Кражи металла
в Южной Африке
Хищения металла приводят к продолжительным
отключениям электроснабжения, нестабильному
функционированию сети и, в ряде случаев, даже
к человеческим жертвам.
Хейн Вослоу (Hein Vosloo),
Eskom (бывший сотрудник),
и
Дьюма Мауль (Duma Mhaule),
eThekwini Municipality Electricity
Х
ищения
подземных
медных
кабелей
и
прово
-
дов
воздушных
линий
,
относящихся
к
энер
-
гетическим
и
телекоммуникационным
компа
-
ниям
,
муниципалитетам
и
железнодорожным
системам
управления
в
Южной
Африке
повлекли
за
собой
перерывы
в
работе
для
них
и
их
потребителей
.
Помимо
этого
,
хищения
обернулись
снижением
при
-
были
и
дополнительными
расходами
,
связанными
с
необходимостью
восстановления
объектов
.
Торгово
-
промышленная
палата
Южной
Африки
(The South Africa Chamber of Commerce and Industry —
SACCI)
за
октябрь
2014
года
оценила
экономические
потери
вследствие
краж
меди
в
1,15
млн
долларов
США
.
Масса
украденной
меди
достигла
173
тонн
в
сентябре
и
160
тонн
в
августе
2014
года
.
В
соот
-
ветствии
с
данными
SACCI
в
денежном
эквиваленте
стоимость
похищенного
металла
составила
1,74
млн
долларов
.
Кроме
того
,
южноафриканский
экспорт
про
-
дуктов
переработки
меди
в
такие
страны
как
Индия
и
Китай
в
августе
2014
года
достиг
отметки
в
40
млн
долларов
.
В
конечном
счете
,
проведенный
анализ
показал
,
что
кражи
меди
имеют
разрушительные
по
-
следствия
для
экономики
Южной
Африки
с
косвен
-
ными
затратами
,
оцениваемыми
в
440
млн
долларов
ежегодно
.
Среднемесячная
цена
меди
на
международном
рынке
выросла
с
6824
долларов
за
тонну
в
июне
2014
года
до
7116
долларов
за
тонну
в
июле
2014
года
.
Это
было
первым
случаем
,
когда
среднемесячная
сто
-
имость
превзошла
психологическую
отметку
в
7
тысяч
долларов
с
февраля
2014
года
,
создав
тем
самым
еще
более
стимулирующие
условия
для
краж
метал
-
ла
.
Такое
повышение
цены
на
медь
стало
по
сути
главным
фактором
,
повлиявшим
на
рост
количества
хищений
.
Воздействие
на
энергетические
компании
В
отчете
энергетической
компании
Transnet,
обслу
-
живающей
железные
дороги
в
Южной
Африке
,
со
-
общается
о
6917
случаях
кражи
медных
кабелей
за
период
с
2008
года
по
настоящее
время
.
Убыток
от
краж
металла
был
оценен
в
8,34
млн
долларов
.
В
до
-
полнение
к
этому
было
потрачено
20,87
млн
долларов
на
ремонтные
работы
и
понесены
затраты
,
свя
-
занные
с
задержкой
и
отменой
поездов
.
В
2014
году
торгово
-
промыш
-
ленная
палата
Кейптауна
объ
-
явила
о
72 533
случаях
краж
медных
кабелей
и
произведении
10 736
арестов
злоумышленни
-
ков
.
Стоимость
ремонтных
и
вос
-
становительных
работ
составила
22
миллиона
южноафриканских
рэнд
(ZAR).
Южно
-
африканская
государ
-
ственная
энергетическая
компа
-
ния
Eskom
оценила
стоимость
хищения
медных
кабелей
в
2010–
2011
годах
в
32,14
млн
долларов
с
косвенным
ущербом
для
эконо
-
мики
страны
около
440
млн
дол
-
ларов
.
Эта
сумма
включает
в
себя
средства
на
замену
оборудова
-
ния
и
обеспечение
безопасности
,
Попытка
преступников
разрезать
провод
воздушной
линии
электропередачи
.
СОХРАННОСТЬ
сетей
31
Январь
–
февраль
2017
www.tdworld.com, www.tdwr.ru
СОХРАННОСТЬ
сетей
ущерб
от
нарушения
работы
предприятий
,
потери
в
прибыли
и
экспорте
,
убытки
от
отключений
элек
-
троснабжения
и
связи
,
сбоев
в
работе
транспортных
систем
,
а
также
потерю
привлекательности
в
глазах
инвесторов
.
Медь
—
не
единственная
цель
преступников
.
Алюминиевые
провода
на
воздушных
линиях
элек
-
тропередачи
и
элементы
опор
также
подвергались
кражам
и
сбыту
торговцам
металлоломом
.
Местные
власти
,
отвечающие
за
распределение
электроэнер
-
гии
в
крупнейших
городах
Южной
Африки
,
сообщают
о
хищениях
медных
кабелей
,
стальных
частей
опор
линий
электропередачи
и
даже
медных
конструкций
из
домохозяйств
потребителей
.
Компания
Eskom
также
отчитывается
о
кражах
медных
кабелей
и
стальных
элементов
опор
воз
-
душных
линий
.
Хищения
кабелей
и
меди
расценива
-
ются
уже
как
обычное
явление
,
при
этом
количество
преступных
действий
,
направленных
на
кражу
ста
-
ли
с
опор
,
возрастает
.
Группа
по
обеспечению
без
-
опасности
компании
Eskom,
работающая
совместно
с
полицией
,
полагает
,
что
последние
случаи
краж
обусловлены
стремительным
повышением
цен
на
сталь
.
В
2011
году
департамент
по
передаче
элек
-
троэнергии
Eskom
понес
убытки
в
размере
2,24
млн
долларов
от
хищения
проводов
и
440
млн
долларов
от
краж
стальных
элементов
опор
линий
электро
-
передачи
.
При
хищениях
отдельных
деталей
нижних
частей
опор
линий
электропередачи
какие
-
либо
мгновенные
последствия
почти
от
-
сутствуют
,
однако
впоследствии
под
влиянием
нагрузки
от
проводов
могут
произойти
разрушения
.
На
фотографиях
демонстрируются
отчаянные
попытки
злоумышленников
срезать
конструкции
,
которые
не
удалось
раз
-
винтить
.
Предотвращение
краж
Работы
по
предотвращению
хищения
металла
со
стальных
опор
линий
электропередачи
были
начаты
в
2008
году
,
когда
двухцепная
опора
132
кВ
,
соединяю
-
щая
две
крупные
подстанции
132/11
кВ
,
была
разруше
-
на
в
результате
действий
преступников
.
Причиной
раз
-
рушения
стало
выкручивание
болтов
,
соединяющих
элементы
опоры
.
Этот
случай
привел
к
полному
на
-
рушению
функционирования
энергетической
системы
в
течение
0,08
секунд
и
потере
110
МВт
мощности
,
обе
-
спечивающей
нужды
15-
ти
потребителей
,
включающих
главное
производственное
предприятие
Toyota
и
меж
-
дународный
аэропорт
.
Оценочный
уровень
недополу
-
ченной
прибыли
составил
приблизительно
80
тысяч
долларов
.
Для
тех
же
промышленных
потребителей
,
что
оставались
без
питания
на
протяжении
48
часов
,
ущерб
был
еще
больше
.
Энергетическая
компания
eThekwini Municipality
Electricity (EME)
в
Дурбане
,
относящаяся
к
провинции
Квазулу
-
Натал
в
Южной
Африке
,
является
одним
из
крупнейших
поставщиков
электроэнергии
компании
Eskom. EME
обслуживает
520
тысяч
промышленных
,
коммерческих
и
коммунально
-
бытовых
потребите
-
лей
,
расположенных
на
территории
1600
км
2
,
и
рас
-
полагает
сетью
воздушных
линий
электропереда
-
чи
275
кВ
протяженностью
145
км
и
линиями
132
кВ
суммарной
длиной
478
км
.
В
своем
большинстве
эти
линии
являются
двухцепными
на
стальных
опорах
.
32
Январь
–
февраль
2017
www.tdworld.com, www.tdwr.ru
Так
же
,
как
Eskom
и
другие
крупные
южно
-
африканские
энергетические
компании
,
EME
несла
убытки
от
кражи
стальных
ча
-
стей
опор
с
2009
по
2013
год
.
В
результате
замена
элементов
опор
стала
ежеднев
-
ным
упражнением
линейщиков
,
принес
-
шим
компании
дополнительные
затраты
в
размере
125 000
долларов
в
год
.
Еще
167
тысяч
долларов
было
потра
-
чено
на
выставления
защитных
патрулей
в
зонах
особого
риска
.
Введение
патрули
-
рования
сократило
количество
краж
метал
-
ла
.
Однако
,
некоторые
опоры
,
отдельные
элементы
которых
отсутствовали
вслед
-
ствие
хищений
,
все
равно
подвергались
опасности
разрушения
даже
в
условиях
умеренных
ветровых
нагрузок
.
В
других
энергетических
компаниях
Южной
Африки
,
включая
Eskom,
по
при
-
чине
кражи
металла
несколько
опор
было
разрушено
.
В
2014
году
в
различных
энер
-
гетических
компаниях
страны
произошло
более
пяти
случаев
таких
разрушений
,
что
повлекло
за
собой
продолжительные
от
-
ключения
электроснабжения
.
Решение
проблемы
Для
решения
государственной
проблемы
кражи
кабелей
был
сформирован
Комитет
по
борьбе
с
преступлениями
,
связанными
с
цветными
металлами
(Non-Ferrous Crime
Combating Committee — NFCCC),
а
также
совместно
с
региональными
органами
власти
разра
-
ботана
стратегия
для
снижения
количества
хищений
.
Стратегия
NFCCC
для
решения
проблемы
краж
ме
-
талла
предполагает
поиск
содействия
заинтересован
-
ных
сторон
,
таких
как
Департамент
промышленности
и
торговли
,
налоговая
служба
Южно
-
Африканской
Рес
-
публики
,
компании
Eskom, Telkom, Metrorail, Business
Against Crime,
полиция
Южной
Африки
и
администра
-
ция
по
международной
торговле
.
По
оценкам
торгово
-
промышленной
палаты
SACCI
финансовые
потери
от
хищений
снизились
с
1,3
млн
долларов
в
мае
до
1
млн
в
июне
2014
года
.
Еще
слиш
-
ком
рано
для
того
,
чтобы
точно
сказать
,
является
ли
это
снижение
ущерба
временным
в
рамках
общего
восходящего
тренда
или
,
наоборот
,
представляет
со
-
бой
часть
нисходящего
тренда
.
Меры
,
принятые
для
предотвращения
краж
,
имели
переменный
успех
.
В
не
-
которых
случаях
кражи
были
связаны
с
наркобизне
-
сом
,
и
люди
боялись
сообщать
о
них
из
страха
мести
со
стороны
наркоторговцев
и
руководствуясь
желани
-
ем
защитить
своих
друзей
и
близких
.
Маркировка
частей
опор
Для
предотвращения
краж
металла
со
стальных
опор
были
внедрены
два
новых
способа
борьбы
с
хищени
-
ями
.
Один
из
них
заключался
в
замене
стандартных
стальных
болтов
на
специальные
болты
,
установлен
-
ные
с
помощью
гидравлического
оборудования
,
кото
-
рые
могли
быть
откручены
только
гидравлическим
ин
-
струментом
,
а
не
обычным
гаечным
ключом
.
Другой
способ
в
настоящее
время
еще
находится
на
стадии
исследования
.
Он
предполагает
маркировку
всех
стальных
частей
опоры
наименованием
энергети
-
ческой
компании
с
помощью
дыропробивного
устрой
-
ства
,
работающего
на
батарейках
.
Еще
один
подход
—
это
покраска
стальных
частей
у
основания
опоры
битумной
краской
с
дополнительным
нанесением
це
-
мента
.
Такой
подход
позволяет
снизить
ценность
стали
для
воров
,
так
как
ее
становится
сложнее
распилить
ножовкой
и
тяжело
отмыть
,
что
значительно
снижает
доход
от
ее
сбыта
.
Установка
сигнальных
систем
Несколько
организаций
,
включая
EME,
занимались
изу
-
чением
систем
оповещения
и
наблюдения
.
В
результате
пяти
лет
интенсивных
исследований
и
совместных
раз
-
работок
было
принято
решение
о
создании
электронной
системы
мониторинга
краж
.
В
2013
году
EME
сделала
полное
техническое
описание
будущей
системы
и
об
-
ратилась
к
заинтересованным
компаниям
с
предложе
-
ниям
назначить
свою
цену
ее
производства
,
поставки
и
установки
.
Контракт
на
производство
,
поставку
и
установ
-
ку
первых
250
систем
,
оцениваемый
приблизительно
в
292
тысяч
долларов
,
был
заключен
с
южно
-
африкан
-
ской
компанией
Phoenix Instruments.
Это
был
по
сути
пилотный
проект
,
призванный
оценить
эффективность
систем
мониторинга
краж
.
В
итоге
было
установлено
278
систем
,
продемонстрировавших
успешность
реа
-
лизации
пилотного
проекта
.
Установка
дополнитель
-
ных
500
систем
находится
в
процессе
осуществления
.
Все
электронные
системы
по
предотвращению
краж
питаются
от
встроенной
батареи
и
вспомогательной
солнечной
панели
.
Они
установлены
на
опорах
в
зо
-
нах
высокого
риска
.
Системы
реагируют
на
вибрации
,
обусловленные
такими
действиями
как
отвинчивание
болтов
со
стальных
опор
или
разрез
стальных
кон
-
струкций
ножовкой
.
В
настоящее
время
системы
даже

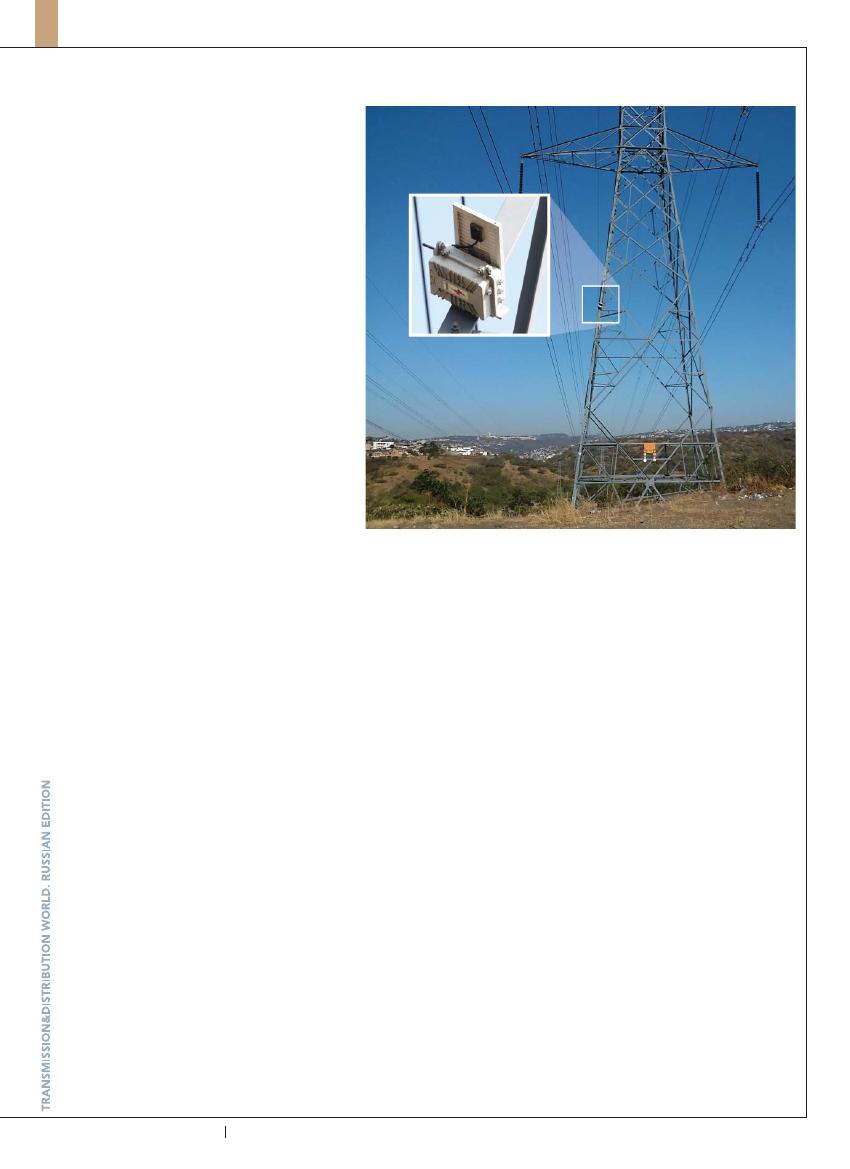

Устройство
мониторинга
краж
металла
установлено
на
двухцепной
опоре
275
кВ
.
СОХРАННОСТЬ
сетей
33
Январь
–
февраль
2017
www.tdworld.com, www.tdwr.ru
Больше
информации
на
:
eThekwini Municipality Electricity
www.durban.gov.za/City_Services/electricity
SACCI | www.sacci.org.za
могут
при
дневном
свете
реагировать
на
пламя
факела
ацетиленовой
горелки
1
.
Тревожный
сигнал
передается
посредством
мобильной
связи
(GSM)
персоналу
,
от
-
вечающему
за
безопасность
,
в
центр
управления
дан
-
ными
.
Затем
служба
безопасности
направляется
для
расследования
инцидента
.
В
составе
системы
мони
-
торинга
имеется
программное
обеспечение
,
позволя
-
ющее
использовать
обработку
изображений
для
опре
-
деления
любого
возможного
движения
вблизи
опоры
линии
электропередачи
.
Система
мониторинга
краж
обладает
еще
одним
интересным
и
неожиданным
преимуществом
:
она
по
-
зволяет
фиксировать
перемещение
птиц
вблизи
опор
.
В
настоящее
время
в
системе
уже
предусмотрена
функция
отслеживания
потенциальных
столкновений
птиц
с
воздушными
линиями
.
Об
успешном
примене
-
нии
этой
функции
будет
сообщено
в
ближайшее
время
.
Несмотря
на
то
,
что
система
мониторинга
краж
еще
находится
на
раннем
этапе
внедрения
,
она
уже
смогла
показать
ряд
своих
достоинств
.
Первое
из
них
заключается
в
том
,
что
службу
безопасности
необхо
-
димо
теперь
направлять
только
в
те
места
,
где
зафик
-
сирована
и
подтверждена
подозрительная
активность
вблизи
опор
линий
электропередачи
.
Это
значитель
-
но
выгоднее
,
чем
затратное
непрерывное
патрули
-
рование
,
используемое
ранее
.
Вторым
достоинством
системы
мониторинга
является
снижение
количе
-
ства
краж
в
среднем
с
30
краж
в
год
в
период
между
2009
и
2013
годами
до
13
случаев
в
2014
году
.
Тре
-
тьим
и
главным
достоинством
системы
можно
назвать
уменьшение
риска
разрушения
опор
линий
электропе
-
редачи
,
так
как
сейчас
большинство
случаев
хищения
стальных
частей
опор
выявляются
достаточно
быстро
,
чтобы
произвести
ремонтные
работы
,
а
следователь
-
но
,
и
предотвратить
катастрофические
последствия
полного
разрушения
опор
.
На
первом
этапе
внедрения
системы
появилась
проблема
.
Сигнальное
оборудование
устанавливалось
на
высоте
около
6
метров
относительно
земли
и
в
ре
-
зультате
было
в
зоне
видимости
людей
,
находящихся
поблизости
.
Из
-
за
этого
появились
сообщения
о
хище
-
ниях
солнечных
панелей
,
являвшихся
частью
системы
мониторинга
.
Для
предотвращения
подобных
ситуаций
новое
оборудование
начали
устанавливать
в
непо
-
средственной
близости
от
проводов
под
напряжением
на
высоте
15
метров
относительно
земли
.
В
то
же
вре
-
мя
системы
,
установленные
ранее
,
были
перенесены
на
большую
высоту
.
В
2015
году
компания
EME
приступила
к
внедрению
новых
систем
мониторинга
краж
с
улучшенными
техни
-
ческими
характеристиками
.
Эти
системы
были
разра
-
ботаны
специально
для
массового
распространения
.
Прогресс
на
пути
к
решению
проблемы
Проблема
хищения
цветных
металлов
и
стали
остается
актуальной
для
Южной
Африки
.
Ситуация
усугубляется
социальными
условиями
,
отчаянным
положением
лю
-
дей
и
преступной
торговлей
металлами
.
Экономические
последствия
как
для
энергетической
отрасли
,
так
и
для
общества
просто
обескураживающие
.
Все
энергетические
компании
Южной
Африки
пострадали
от
краж
подземных
кабелей
и
частей
стальных
опор
воздушных
линий
.
Результатом
этих
преступлений
стали
продолжительные
отключения
электроснабжения
и
конструкционная
ненадежность
опор
,
ведущая
в
ряде
случаев
к
их
разрушению
и
от
-
ключениям
нагрузки
.
Кроме
того
,
несколько
раз
попыт
-
ки
хищения
проводов
под
напряжением
закончились
смертью
преступников
.
Разработка
и
установка
компанией
EME
электрон
-
ных
систем
предупреждения
краж
для
опор
линий
электропередачи
показала
,
что
на
сегодняшний
день
такие
системы
являются
эффективным
инструментом
сдерживания
краж
металла
.
Хейн
Вослоу
(hein.vosloo@mweb.co.za)
до
августа
2016
года
работал
в
компании
Eskom,
где
был
членом
группы
,
отвечающей
за
передачу
электроэнергии
,
и
занимался
вопросами
стратегического
управления
воздействием
трасс
линий
электропередачи
на
рас
-
тения
и
животных
.
Является
сертифицированным
землемером
,
имеет
степень
магистра
географии
.
Работал
в
области
управления
рисками
пожаров
на
линиях
электропередачи
,
был
активным
членом
ра
-
бочих
групп
CIGRE
с
2000
года
.
Является
руководи
-
телем
специальной
бригады
рабочей
группы
CIGRE
B2-45,
изучающей
вопросы
воздействия
пожаров
на
линии
электропередачи
.
Дьюма
Мауль
(mhauled@elec.durban.gov.za)
имеет
степень
бакалавра
электротехники
университета
Ква
-
зулу
-
Натал
.
Является
специалистом
по
высоковольт
-
ным
линиям
электропередачи
компании
eThekwini
Munici pality Electricity.
Мауль
имеет
шестилетний
опыт
работы
и
отвечает
за
проектирование
,
строительство
и
техническое
обслуживание
объектов
,
а
также
руко
-
водство
крупными
ремонтными
проектами
.
Является
сертифицированным
профессиональным
инженером
Инженерного
совета
Южной
Африки
и
членом
Южно
-
африканского
института
электротехников
.
1
