Работу современной электроустановки невозможно представить без автоматических выключателей. Воздушные выключатели производятся и применяются давно, а технологии их производства отработаны годами. Однако компания АКЭЛ продолжает расширять привычные горизонты, не останавливаясь в совершенствовании своей продукции и добиваясь постоянного улучшения рабочих характеристик устройств. Наиболее совершенным и востребованным аппаратам из линейки воздушных автоматических выключателей АКЭЛ посвящена данная статья.
Начать стоит с того, что все выключатели серии ВАВ (воздушные автоматические выключатели) собираются высококвалифицированными специалистами из лучших зарубежных и отечественных компонентов. Сборка проходит в точном соответствии с технологическими инструкциями, а качество готовых изделий строго контролируется специальным отделом. Каждый выключатель после сборки подвергается ряду проверок: визуальный контроль, механическая проверка работоспособности и проверка рабочих характеристик, которая осуществляется в аккредитованной лаборатории, оснащенной самым современным оборудованием.
Только после всех этих многочисленных проверок продукция поступает на рынок под говорящим и совершенно заслуженным названием — ВАВ-Premium (ВАВ-Р).

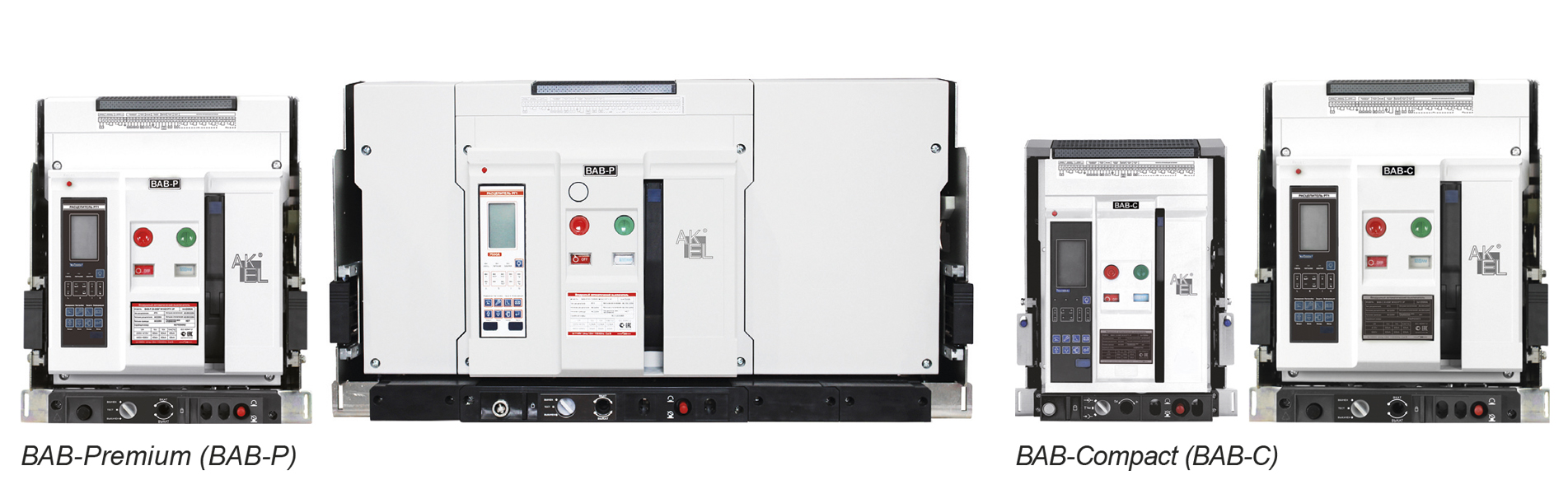

Аппараты серии ВАВ-Premium специально разработаны для применения на тех электроустановках низкого напряжения, где к выключателям предъявляются наиболее высокие требования как по функционалу, так и по надежности. Серию отличают высокая предельная коммутационная способность (до 160 кА), широкий диапазон номинальных токов (630–7500 А), 5 габаритных типоразмеров (2000AF, 3200AF, 4000AF, 6300AF и 7500AF), впечатляющий функциональный набор защит, реализованных на базе микропроцессорных расцепителей трех типов (РТ, РМ и РГ), и огромный набор аксессуаров. Краткие ТКХ выключателей ВАВ-Premium в различных габаритах представлены в таблице 1.
Для сложных условий, когда требуется не только высокая надежность, но и компактность, в компании АКЭЛ разработано решение ВАВ-Compact (ВАВ-С). Эти компактные выключатели обладают техническими характеристиками, близкими к ВАВ-Р. Однако ВАВ-С значительно компактнее (в среднем — более чем на 30%).

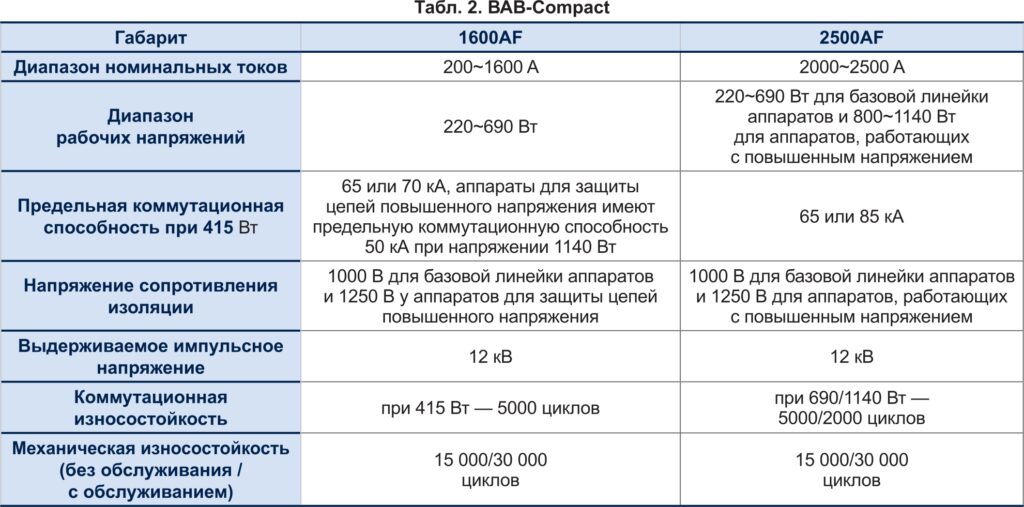

Автоматические выключатели серии ВАВ-Compact используются для защиты распределительной сети частотой 50/60 Гц, номинальным током 200~2500 A, номинальным напряжением изоляции 1000 В, номинальным рабочим напряжением до 690 В переменного тока. Выключатели поставляются в 2 габаритных типоразмерах: 1600AF и 2500AF. Краткие ТКХ выключателей ВАВ-Compact представлены в таблице 2.
Особого упоминания заслуживают расцепители, которыми комплектуются аппараты ВАВ-Premium и ВАВ-Compact.
Тип РТ — полнофунцкиональный расцепитель с возможностью измерения тока и передачей данных по протоколу Modbus, набор защит LSIG, питание как от защищаемой сети, так и от оперативного тока. Функции защит: защита от перегрузки, защита от повторного включения на КЗ, 2 ступени селективной токовой отсечки, мгновенная токовая отсечка, защита от замыкания на землю, защита от небаланса по току, защита нейтрали (для четырехполюсных аппаратов). Функции измерения: измерение фазных токов, измерение токового небаланса, измерение перегрузки в процентах. Прочие функции: журнал аварий, журнал событий, журнал отказов, электронный счетчик циклов, контроль износа контактной группы, встроенная функция самодиагностики и проверки работоспособности защит, встроенный режим работы в сетях с инверсным питанием.
Тип РМ — включает весь функционал расцепителя РТ и дополнительно дает возможность измерения фазных и линейных напряжений, небаланса по напряжению и частоты защищаемой сети. К функции защит добавляются: защита от повышенного или пониженного напряжения, защита от небаланса по напряжению, защита от повышенной или пониженной частоты, защита от неправильного чередования фаз.
Тип РГ — самый функциональный расцепитель в линейке. Его функционал включает в себя все возможности расцепителя РМ и дополнительно дает возможность измерения энергии, мощности и гармоник до 31-го порядка. К функции защит добавляется функция защиты от обратной мощности.
При этом диапазон регулировки защит расцепителей ВАВ-Р гораздо шире, чем у большинства аппаратов, предлагаемых сегодня на электротехническом рынке.
В завершение добавим, что все автоматические воздушные выключатели АКЭЛ производятся как в стационарном, так и в выкатном исполнениях. Большая вариативность возможного расположения силовых выводов позволяет без труда интегрировать аппараты в любую электроустановку. В компании работает и сервисная служба, в состав которой входят высококвалифицированные ИТР, готовые всегда помочь с подбором оборудования, дать консультацию относительно технических характеристик продукта, произвести в случае необходимости ремонт и наладку.
