Работы под напряжением:

сделано в Татарстане

Обеспечение



надежного



электроснабжения



является



основной



целью



сетевых



предприятий

для



достижения



которой



внедряются



различные



технические



ре

шения

позволяющие



снизить



аварийность



в



электрических



сетях

АО

 «

Сетевая



компания

» (

Республика



Татарстан

уделяет



особое



внимание



этому



и



при



прове

дении



плановых



работ



в



электрических



сетях



напряжением

 0,4–10

кВ



и

 500

кВ

В

недрение  метода  работ  под  напря-
жением  АО  «Сетевая  компания»  на-
чала в 2009 году. Постепенно расши-
рялся перечень выполняемых работ,

увеличивалось  количество  обученных  бри-
гад.  Совместно  с  руководством  Республики
Татарстан  в  г.  Заинске  был  создан  ЧОУ  ДПО
«Центр  работ  под  напряжением»  для  обуче-
ния  персонала  методам  производства  работ
под напряжением (ПРПН). Параллельно была
проведена  работа  с  производителями  по  из-
готовлению  оснастки  и  средств  защиты  для
проведения работ без снятия напряжения, за-
куплена спецтехника с изолирующим звеном.
В  г.  Зеленодольске  (Республика  Татарстан)
организовано  производство  изолированно-
го  инструмента,  оснастки  и  средств  защиты
(ООО «Эрвольт»).

Отметим, что инновационная для российско-

го электросетевого комплекса технология повы-
шает уровень квалификации персонала и куль-
туру  производства  работ,  потому  что  для
ее реализации применяются современные
орудия  труда,  разработанные  на  основе
научных,  конструкторских  и  технологиче-
ских  исследований и разработок.

Интенсивное  развитие  и  масштабное

внедрение  тормозилось  несовершен-
ством законодательной базы в части про-
ведения  работ  в  электроустановках  без
отключения.  Для  решения  данной  про-
блемы в 2020 году при совместной работе
Министерства труда и социальной защи-
ты Российской Федерации, Министерства
энергетики  Российской  Федерации,  ПАО
«Россети», АО «Сетевая компания», ЧОУ
ДПО  «Центр  работ  под  напряжением»
и  других  организаций  были  разработаны
новые правила по охране труда при экс-
плуатации  электроустановок,  которые
вступили в действие с 1 января 2021 года.

В  2020  году  выполнено  56  186  работ

методом  производства  работ  под  напря-
жением,  что  позволило  улучшить  пока-
затели плановых SAIDI и SAIFI за год на
24% и 19% соответственно. Общее коли-
чество работ под напряжением в электро-
установках 0,4–10 кВ и 500 кВ составляет
более 200 000.

В  2020  году  в  Компании  впервые  органи-

зовано  выполнение  работ  на  вновь  вводимой
электроустановке потребителя методом работ
под напряжением в рамках договора оказания
услуг.  Дальнейшее  развитие  направления  ра-
бот под напряжением связано с применением
разработанной  системы  «Байпас»,  которая
поз воляет  значительно  сократить  время  от-
ключения электроснабжения потребителей при
выполнении  работ  капитального  характера,
и оказанием услуг технического обслуживания
сторонним организациям.

«

РЕЗЕРВНЫЙ



ПУТЬ

»

До  недавнего  времени  установки,  позволяю-
щие выводить участок воздушной линии в ре-
монт  без  прекращения  электроснабжения  по-
требителей  применялись  только  за  рубежом,
в частности в Китае, Корее и Японии.

В Китае такое решение представлено в виде

нескольких  автомобилей,  оснащенных  обо-

работы под напряжением

 5 (68) 2021







Page 2


background image

86

рудованием,  которые  позволяют
вывести  из  сис темы  участок  воз-
душной  линии  протяженностью
500 метров.

Сегодня устройство подобного

типа  появилось  и  в  России.  Как
результат  большой  работы,  про-
деланной в Республике Татарстан
командой  АО  «Сетевая  компа-
ния»,  представлено  техническое
решение,  которое  отличается  от
зарубежных  аналогов  универ-
сальностью  и  независимостью  от
автотранспорта.

Комплексная система «байпас»

(англ.  «резервный  путь»),  разра-
ботанная  в  рамках  опытно-кон-
структорских  работ  АО  «Сетевая
компания»,  представляет  собой
размещенную  в  двух  модульных
зданиях  (основное  и  вспомога-
тельное)  установку  для  осущест-
вления  байпасного  соединения
воздушных линий 10 кВ, применя-
емую  при  аварийных  или  ремонт-
ных  работах  в  электроэнергетике,
при  отключении  части  рабочего
оборудования  протяженностью  до
500 мет ров.

Целью настоящей системы яв-

ляется  подключение  временной
обходной линии электропередачи
на  время  проведения  аварийных
или  ремонтных  работ  в  электро-
установках

воздушной

линии

10 кВ без снятия напряжения и без
отключения  питания  потребите-
лей  с  использованием  специали-
зированных кабельных барабанов
с электроприводом, позволяющих
осуществлять  прокладку  байпас-
ной линии.

В  состав  системы  входят  ва-

куумные  выключатели  нагрузки,
одножильный  кабель  с  мягкой
изоляцией, сечением 50 мм

2

, при-

соединение  к  элегазовым  выклю-
чателям которого происходит при
помощи быстросъемных соедини-
тельных муфт, и вспомогательная
оснастка.

Важной  задачей  для  пилотно-

го экземпляра стало размещение

РАБОТЫ ПОД

НАПРЯЖЕНИЕМ

всех необходимых устройств в за-
данные  габариты  контейнеров,
а также тестирование требующего
безупречности  механизма  смотки
и размотки кабеля.

НА



ВЫСОТЕ



И



ПОД



НАПРЯЖЕНИЕМ

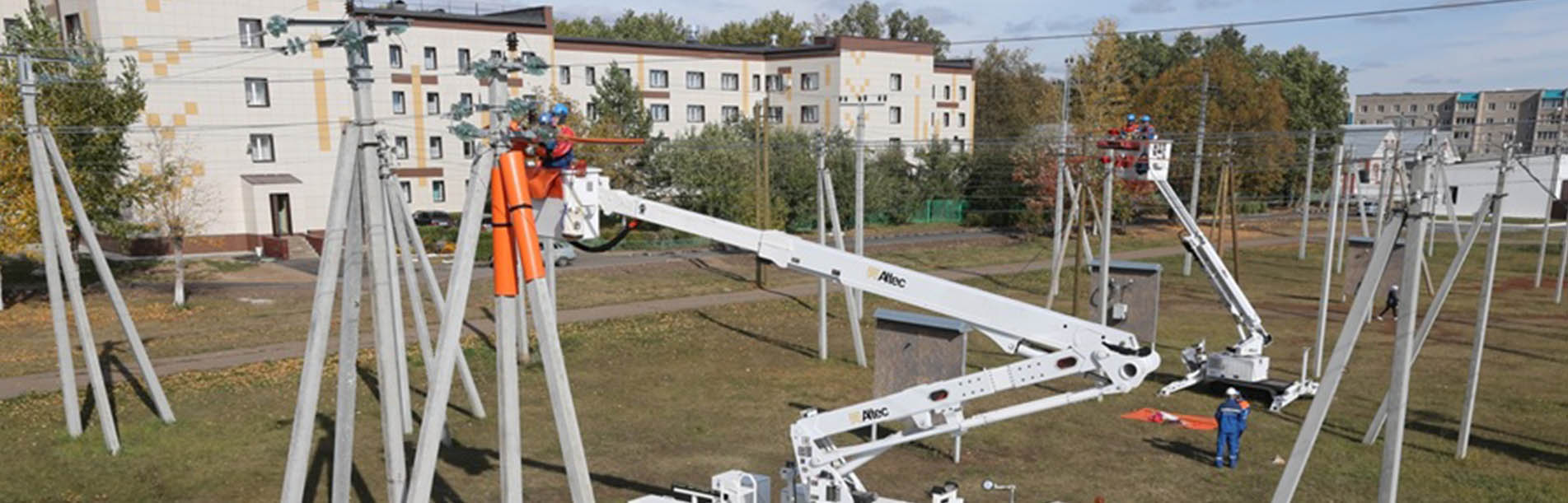

В  2017  году  АО  «Сетевая  компа-
ния»  приобрела  первые  автоги-
дроподъемники  с  изолирующим
звеном  компании ALTEC  для  про-
ведения  работ  под  напряжением
на  электроустановках  среднего
напряжения.  Подъемная  установ-
ка  была  установлена  на  шасси
автомобиля  КАМАЗ  с  повышен-
ной проходимостью. При совмест-
ной  работе  АО  «Сетевая  компа-
ния»,  Altec  и  ООО  «АВТОДОР-
МОТОРС» были разработаны тех-
нические  решения  по  интеграции
установки  с  изолирующим  звеном
и  автомобильного  шасси  отече-
ственного  производства,  а  также
проработаны  вопросы  по  пере-
возке  бригады  электромонтеров,
предусмотрены  места  хранения
и  транспортировки  средств  за-
щит,  инструментов  и  приспособ-
лений,  используемых  при  ПРПН.
В  2020  году  приобретены  8  авто-
гид роподъемников с изолирующим
звеном  на  «малом  шасси»  ISUZU
для работ в стесненных городских

усло виях. В 2021 году планируется
приобретение 9 автогидроподъем-
ников с изолирующим звеном.

В  рамках  опытно-конструктор-

ской  работы  была  реализована
идея — «Мобильная комплектная
трансформаторная

подстанция

(КТП)»,  которая  позволяет  про-
изводить  любые  работы  на  КТП
без  отключения.  Мобильная  КТП
предусматривает:



– индикаторные  измерительные

приборы;



– быстросъемные  разъемы  для

присоединения к действующим
линиям  по  низкой  и  высокой
сторонам;



– дистанционно  оперируемые

выключатели;



– площадку для установки масло-

наполненного  трансформато ра
от 100 до 400 кВА, устойчивую
к транспортировке и позволяю-
щую  быстро  (не  более  30  ми-
нут) заменить трансформатор;



– высокопроходимое шасси.

На  текущем  этапе  развития

производства  работ  под  напря-
жением  в  АО  «Сетевая  компа-
ния»  доступно  локальное  про-
изводство  практически  любого
вида  работ  под  напряжением
на  электроустановках  0,4–10  кВ
и 500 кВ. В планах АО «Сетевая
компания» — не останавливать-
ся на достигнутом и продолжать
движение  в  приоритетном  на-
правлении  производства  работ
под напряжением.

ПРЕИМУЩЕСТВА



РПН



– повышение качества и надежности оказания услуг населению



– повышение производительности труда



– снижение количества травматизма персонала



– улучшение показателей SAIDI и SAIFI



– отсутствие жалоб и штрафов



– увеличение полезного отпуска электроэнергии



– экономия ресурсов и времени

Смотрите видео:

Комплексная

система «байпас»



Оригинал статьи: Работы под напряжением: сделано в Татарстане

Читать онлайн

Обеспечение надежного электроснабжения является основной целью сетевых предприятий, для достижения которой внедряются различные технические решения, позволяющие снизить аварийность в электрических сетях. АО «Сетевая компания» (Республика Татарстан) уделяет особое внимание этому и при проведении плановых работ в электрических сетях напряжением 0,4–10 кВ и 500 кВ.

Внедрение метода работ под напряжением АО «Сетевая компания» начала в 2009 году. Постепенно расширялся перечень выполняемых работ, увеличивалось количество обученных бригад. Совместно с руководством Республики Татарстан в г. Заинске был создан ЧОУ ДПО «Центр работ под напряжением» для обучения персонала методам производства работ под напряжением (ПРПН). Параллельно была проведена работа с производителями по изготовлению оснастки и средств защиты для проведения работ без снятия напряжения, закуплена спецтехника с изолирующим звеном. В г. Зеленодольске (Республика Татарстан) организовано производство изолированного инструмента, оснастки и средств защиты (ООО «Эрвольт»).

Отметим, что инновационная для российского электросетевого комплекса технология повышает уровень квалификации персонала и культуру производства работ, потому что для ее реализации применяются современные орудия труда, разработанные на основе научных, конструкторских и технологических исследований и разработок.

Интенсивное развитие и масштабное внедрение тормозилось несовершенством законодательной базы в части проведения работ в электроустановках без отключения. Для решения данной проблемы в 2020 году при совместной работе Министерства труда и социальной защиты Российской Федерации, Министерства энергетики Российской Федерации, ПАО «Россети», АО «Сетевая компания», ЧОУ ДПО «Центр работ под напряжением» и других организаций были разработаны новые правила по охране труда при эксплуатации электроустановок, которые вступили в действие с 1 января 2021 года.

В 2020 году выполнено 56 186 работ методом производства работ под напряжением, что позволило улучшить показатели плановых SAIDI и SAIFI за год на 24% и 19% соответственно. Общее количество работ под напряжением в электроустановках 0,4–10 кВ и 500 кВ составляет более 200 000.

В 2020 году в Компании впервые организовано выполнение работ на вновь вводимой электроустановке потребителя методом работ под напряжением в рамках договора оказания услуг. Дальнейшее развитие направления работ под напряжением связано с применением разработанной системы «Байпас», которая
позволяет значительно сократить время отключения электроснабжения потребителей при выполнении работ капитального характера, и оказанием услуг технического обслуживания сторонним организациям.

«РЕЗЕРВНЫЙ ПУТЬ»

До недавнего времени установки, позволяющие выводить участок воздушной линии в ремонт без прекращения электроснабжения потребителей применялись только за рубежом, в частности в Китае, Корее и Японии.

В Китае такое решение представлено в виде нескольких автомобилей, оснащенных оборудованием, которые позволяют вывести из системы участок воздушной линии протяженностью 500 метров.

Сегодня устройство подобного типа появилось и в России. Как результат большой работы, проделанной в Республике Татарстан командой АО «Сетевая компания», представлено техническое решение, которое отличается от зарубежных аналогов универсальностью и независимостью от автотранспорта.

Комплексная система «байпас» (англ. «резервный путь»), разработанная в рамках опытно-конструкторских работ АО «Сетевая компания», представляет собой размещенную в двух модульных зданиях (основное и вспомогательное) установку для осуществления байпасного соединения воздушных линий 10 кВ, применяемую при аварийных или ремонтных работах в электроэнергетике, при отключении части рабочего оборудования протяженностью до 500 метров.

Целью настоящей системы является подключение временной обходной линии электропередачи на время проведения аварийных или ремонтных работ в электроустановках воздушной линии 10 кВ без снятия напряжения и без отключения питания потребителей с использованием специализированных кабельных барабанов с электроприводом, позволяющих осуществлять прокладку байпасной линии.

В состав системы входят вакуумные выключатели нагрузки, одножильный кабель с мягкой изоляцией, сечением 50 мм2, присоединение к элегазовым выключателям которого происходит при помощи быстросъемных соединительных муфт, и вспомогательная оснастка.

Важной задачей для пилотного экземпляра стало размещение всех необходимых устройств в заданные габариты контейнеров, а также тестирование требующего
безупречности механизма смотки и размотки кабеля.

НА ВЫСОТЕ И ПОД НАПРЯЖЕНИЕМ

В 2017 году АО «Сетевая компания» приобрела первые автогидроподъемники с изолирующим звеном компании ALTEC для проведения работ под напряжением на электроустановках среднего напряжения. Подъемная установка была установлена на шасси автомобиля КАМАЗ с повышенной проходимостью. При совместной работе АО «Сетевая компания», Altec и ООО «АВТОДОР-МОТОРС» были разработаны технические решения по интеграции установки с изолирующим звеном и автомобильного шасси отечественного производства, а также проработаны вопросы по перевозке бригады электромонтеров, предусмотрены места хранения и транспортировки средств защит, инструментов и приспособлений, используемых при ПРПН. В 2020 году приобретены 8 автогидроподъемников с изолирующим звеном на «малом шасси» ISUZU для работ в стесненных городских условиях. В 2021 году планируется приобретение 9 автогидроподъемников с изолирующим звеном.

В рамках опытно-конструкторской работы была реализована идея — «Мобильная комплектная трансформаторная подстанция (КТП)», которая позволяет производить любые работы на КТП без отключения. Мобильная КТП предусматривает:

  • индикаторные измерительные приборы;
  • быстросъемные разъемы для присоединения к действующим линиям по низкой и высокой сторонам;
  • дистанционно оперируемые выключатели;
  • площадку для установки маслонаполненного трансформатора от 100 до 400 кВА, устойчивую к транспортировке и позволяющую быстро (не более 30 минут) заменить трансформатор;
  • высокопроходимое шасси.

На текущем этапе развития производства работ под напряжением в АО «Сетевая компания» доступно локальное производство практически любого вида работ под напряжением на электроустановках 0,4–10 кВ и 500 кВ. В планах АО «Сетевая компания» — не останавливаться на достигнутом и продолжать движение в приоритетном направлении производства работ под напряжением.

ПРЕИМУЩЕСТВА РПН
– повышение качества и надежности оказания услуг населению
– повышение производительности труда
– снижение количества травматизма персонала
– улучшение показателей SAIDI и SAIFI
– отсутствие жалоб и штрафов
– увеличение полезного отпуска электроэнергии
– экономия ресурсов и времени
