Двухслойные спиральные трубы — трубы нового поколения для снижения стоимости строительства КЛ

Прокладка кабелей в трубах — неотъемлемая часть современных проектов по строительству силовых, низковольтных и волоконно-оптических кабельных линий. Особенно актуальным такой подход становится в условиях плотной городской застройки, где прокладка кабелей без использования трубопроводных систем невозможна из-за множества пересекающихся коммуникаций и сложных условий монтажа. Кроме того, трубы позволяют создавать непрерывные каналы на всем протяжении кабельных линий, обеспечивая возможность замены и перекладки кабеля без проведения земляных работ, что значительно снижает временные и финансовые затраты. В поисках оптимальных решений, которые могут сочетать в себе гибкость, прочность и экономическую эффективность, были разработаны двухслойные спиральные трубы повышенной прочности ПротекторЛайн^®.

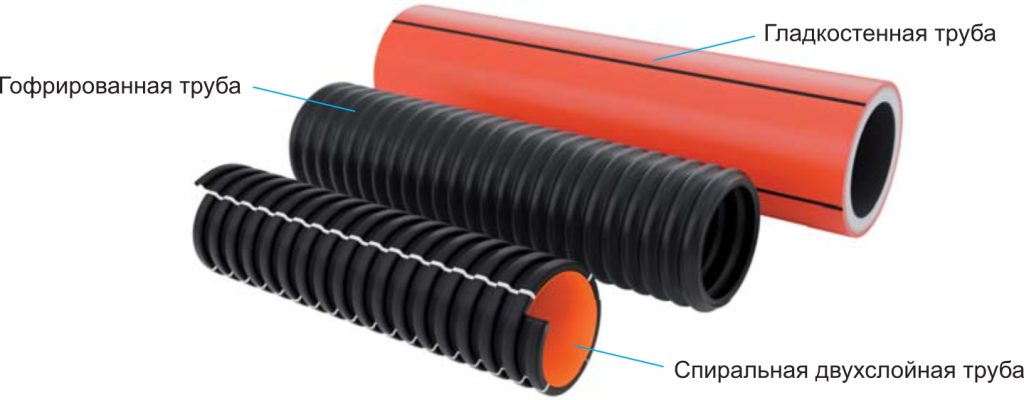

На сегодняшний день получили широкое распространение гладкостенные полимерные трубы, это хороший и надежный способ защиты кабеля, который зарекомендовал себя в высоковольтных кабельных линиях (рисунок 1). Однако в кабельных линиях низкого напряжения и волоконно-оптических сетях, где особенно остро стоит вопрос снижения капитальных затрат на строительство, гладкостенные трубы не всегда могут быть применены. Кроме того, жесткая конструкция данных труб не позволяет применить их на трассах сложной конфигурации с большим количеством поворотов и пересечений сторонних коммуникаций, где необходимо обеспечить возможность поворота кабеля с минимальными радиусами изгиба.

При этом классические гофрированные трубы не способны в данных условиях заменить собой гладкостенные трубы, поскольку не могут обеспечить необходимой кольцевой жесткости. Зачастую при прокладке кабелей в трубах, исходя из глубины залегания КЛ, типа засыпки и наличия транспортной нагрузки, применяют трубы с кольцевой жесткостью SN24–SN48 (24–48 кН/м2), в то время как гофрированные трубы имеют предел по кольцевой жесткости до SN16. Более того, при кольцевой жесткости от SN8 и выше гофрированные трубы теряют свою гибкость ввиду ограничений их конструкции. Кроме того, гофрированные трубы требуют обязательной песчаной засыпки для равномерного распределения нагрузки и предотвращения продавливания при монтаже.

ГИБКИЕ ДВУХСЛОЙНЫЕ ТРУБЫ ПОВЫШЕННОЙ ПРОЧНОСТИ ПРОТЕКТОРЛАЙН^®

Двухслойные спиральные трубы ПротекторЛайн^® являются примером решения, которое сочетает в себе высокие параметры прочности и гибкости. Благодаря двухслойной конструкции и спиральной форме ребра трубы ПротекторЛайн^® обладают максимальной кольцевой жесткостью SN 48 кН/м², что соответствует кольцевой жесткости гладкостенных труб и значительно превышает показатели гофрированных труб. Высокая кольцевая жесткость обеспечивается за счет уникальной конструкции, представленной в виде непрерывных ребер жесткости, закрученных в спираль, за счет чего радиально приложенная нагрузка распределяется не только в поперечном, но и продольном направлении. При этом спиральные трубы значительно легче гладкостенных при сопоставимой кольцевой жесткости, благодаря чему достигается значительная экономия исходного сырья и повышается скорость производства и, как следствие, снижается стоимость готовой продукции.

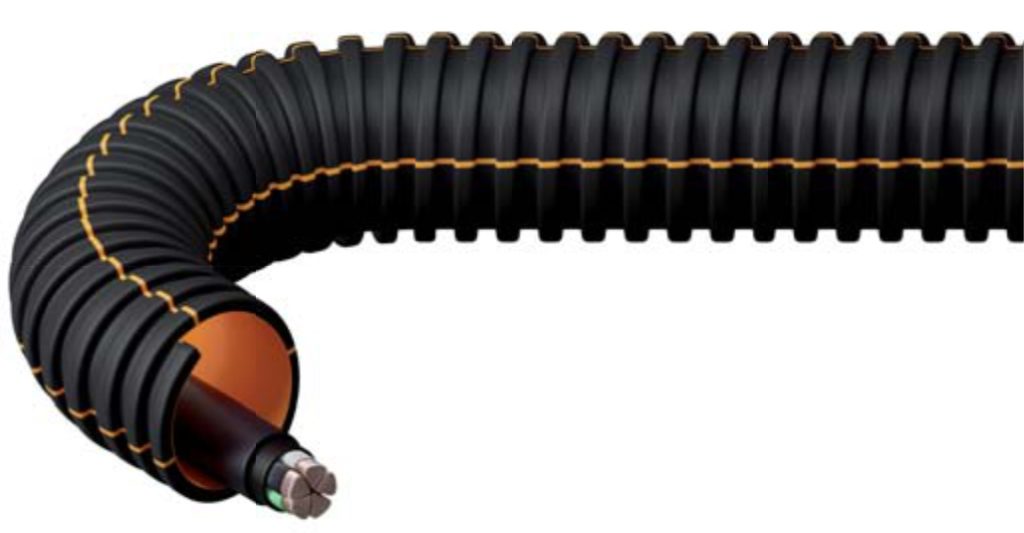

Следует отметить, что повышенная кольцевая жесткость спиральных труб достигается без потери их гибкости (рисунок 2). Двухслойные спиральные трубы ПротекторЛайн^® имеют радиус изгиба 6D (где D — наружный диаметр трубы), позволяющий осуществлять намотку труб в бухты длиной от 50 м до 100 м, что позволяет укладывать трубу методом раскатки и существенно сокращать количество соединений по длине кабельной канализации. Таким образом, отсутствует необходимость сваривать встык или устанавливать соединительные муфты каждые 6 или 12 м, как этого требуют гладкостенные и жесткие гофрированные трубы, что существенно облегчает процесс монтажа и ускоряет строительномонтажные работы. Кроме того, низкая масса спиральных труб ПротекторЛайн^® и формат поставки в бухтах позволяет значительно сократить расходы на организацию доставки до места строительства.

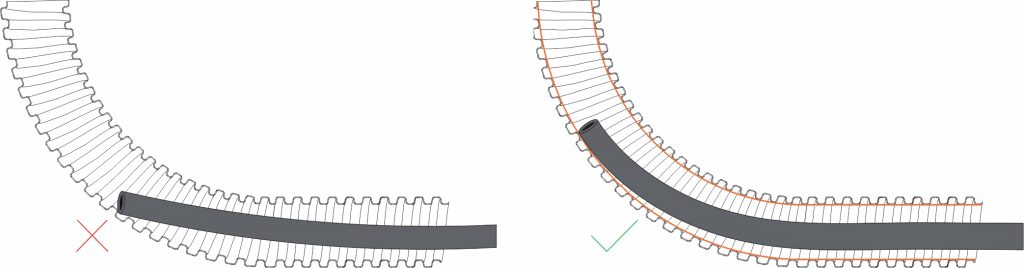

Одной из ключевых особенностей конструкции труб ПротекторЛайн^® является гладкий внутренний слой, который не только усиливает конструкцию трубы, но и значительно упрощает процесс протяжки кабелей. Внутренний гладкий слой предотвращает застревание кабелей в трубах при поворотах и изгибах кабельной трассы, а также при вводе в электроустановки, поднятии на опоры, как это происходит у однослойных гофрированных или однослойных спиральных труб (рисунок 3). Наличие гладкого слоя особенно важно в условиях прокладки городских сетей, где план КЛ имеет сложную форму ввиду необходимости частого обхода различных препятствий.

Повышенная кольцевая жесткость спиральных труб ПротекторЛайн^® позволяет укладывать их в зонах с транспортной нагрузкой и на глубине более 1,5 м. Это особенно актуально при организации строительства в городской и промышленной средах, которые насыщены автодорогами и коммуникациями, требующих прокладки кабельных линий на большой глубине. Прокладка блочной канализации также требует более высокой кольцевой жесткости, поскольку глубина залегания нижних труб может составлять и более 2 м от поверхности.

Как правило, перед укладкой кабеля или трубы дно траншеи заполняется песчано-гравийной смесью толщиной не менее 10 см для обеспечения ровной поверхности без посторонних включений, способных повредить кабель или низкопрочную гофрированную трубу. Уложенный кабель и трубы засыпаются песком полностью и сверху не менее чем на 10 см с последующим уплотнением для снижения общей нагрузки на кабель и трубу с целью исключения дальнейших просадок грунта, которые могут привести к замятию трубы. После этого на утрамбованный песок укладываются средства защиты в виде кирпича или железобетонных плит. Спиральные трубы ПротекторЛайн^® благодаря высокой кольцевой жесткости не требуют выполнения данных процедур и могут быть уложены в траншею, засыпанную обратным грунтом с минимальным уплотнением и без применения дополнительных средств защиты, что дополнительно снижает объем, сроки и стоимость строительно-монтажных работ.

Нередко при аварийных ситуациях в силовых кабелях происходит короткое замыкание, сопровождающееся выделением большого объема тепловой энергии в результате горения электрической дуги, которая может воспламенить кабель и трубу, что влечет за собой частичное или полное выгорание кабельной линии или кабельной канализации. В связи с этим в трубах для высоковольтных кабелей требованиями актуальных нормативных документов предусмотрено использование внутреннего слоя ПВ-0, стойкого к воздействию открытого пламени. Двухслойные трубы ПротекторЛайн^® также могут быть опционально изготовлены с внутренним слоем ПВ-0, что позволит обеспечить пожарную безопасность, а также повысить надежность и безопасность эксплуатации кабельной линии.

СИСТЕМА ПРОТЕКТОРЛАЙН^®

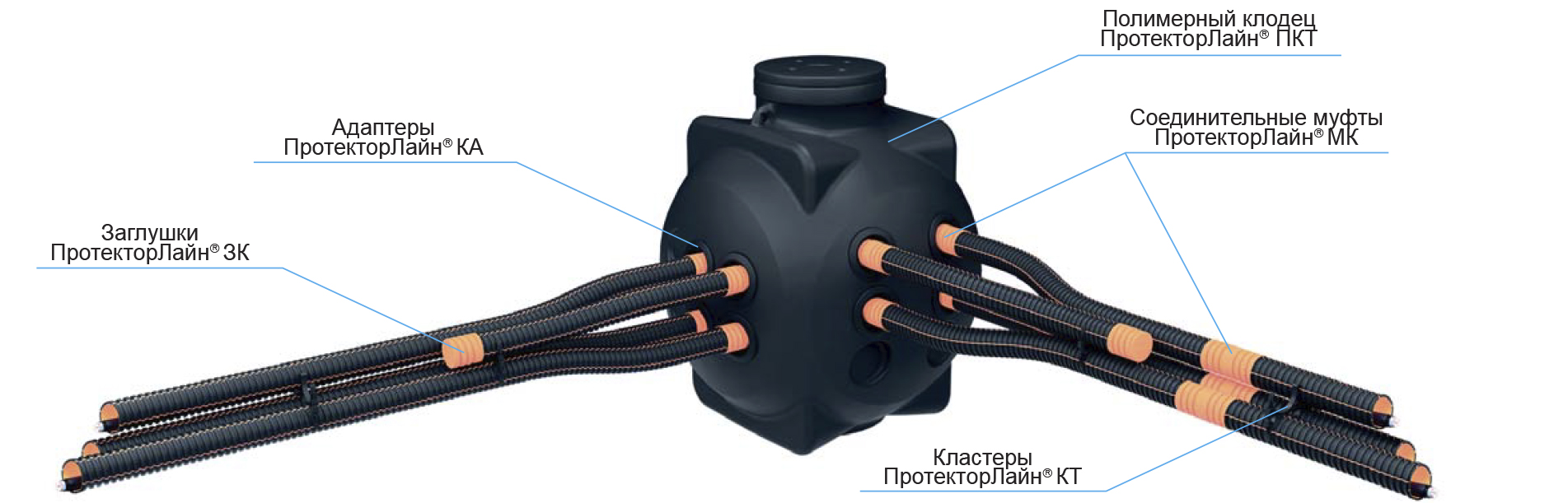

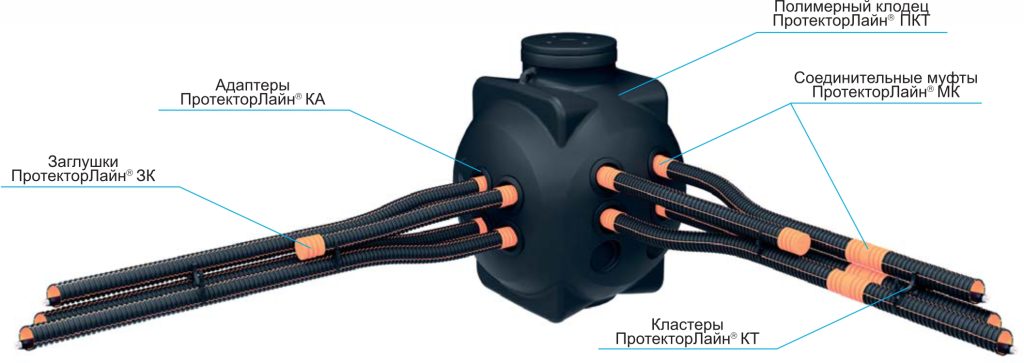

Компания Энерготэк предлагает комплексную систему для прокладки, защиты и обслуживания силовых, слаботочных и волоконно-оптических кабельных линий (рисунок 4), состоящую из:

• двухслойных гибких спиральных труб повышенной прочности ПротекторЛайн^® КС и ПротекторЛайн^® КН;
• полимерных кабельных колодцев серии ПротекторЛайн^® ПКТ для организации соединения и поворотов кабельной канализации;
• соединительных муфт ПротекторЛайн^® МК для соединения спиральных труб;
• заглушек ПротекторЛайн^® ЗК для герметизации резервных спиральных труб;
• адаптеров ПротекторЛайн^® КА для ввода спиральной трубы в колодцы ПКТ;
• кластеров ПротекторЛайн^® КТ для организации труб в блоки.

Комплексный подход позволяет заказчикам применять современные решения с наименьшими затратами, а также без необходимости кардинальной переработки и изменения текущих налаженных сис тем. Предоставление готового решения исключает необходимость проектировщикам и строителям искать недостающие узлы и комплектующие у сторонних компаний, что упрощает процесс проектирования и монтажа кабельных линий.

ЗАКЛЮЧЕНИЕ

Активное развитие городских и магистральных электрических сетей требует современных решений для кабельной канализации — в первую очередь, надежных и экономичных. Двухслойные спиральные трубы ПротекторЛайн^® отвечают этим требованиям — они объединяют в себе высокую прочность и гибкость, позволяя прокладывать кабели в траншеях без сложной подготовки и с минимальными земляными работами. Данные трубы, в отличие от традиционных гофрированных, обеспечивают более высокую кольцевую жесткость и повышенную стойкость к нагрузкам, а по сравнению с гладкостенными трубами имеют меньший вес и стоимость при сопоставимой прочности.

В результате двухслойные спиральные трубы в составе системы ПротекторЛайн^® являются оптимальным решением для прокладки и защиты кабельных линий в различных условиях эксплуатации.
