В рамках Дня охраны труда в филиале «Россети Центр» — «Тверьэнерго» была проведена учебная тренировка по отработке действий линейного персонала по отысканию места повреждения на воздушной линии (ВЛ) 10 кВ с замыканием «на землю» с использованием прибора «Квант».
В сетях 6–35 кВ замыкание «на землю», получившее название «земля в сети», является наиболее частым видом повреждения и составляет до 75% всех случаев технологических нарушений. Причинами его возникновения могут быть электрические или механические повреждения, загрязнение или увлажнение изоляции, обрыв проводов или тросов, падение посторонних предметов на токоведущие части. Работа электрической сети с замыканием «на землю» допускается в течение определенного времени, но является крайне нежелательной. В этом режиме повышается напряжение двух неповрежденных фаз, что увеличивает вероятность перекрытия их изоляции и отключения воздушной линии. Эксплуатационный персонал обязан отыскать и устранить повреждение в кратчайший срок.

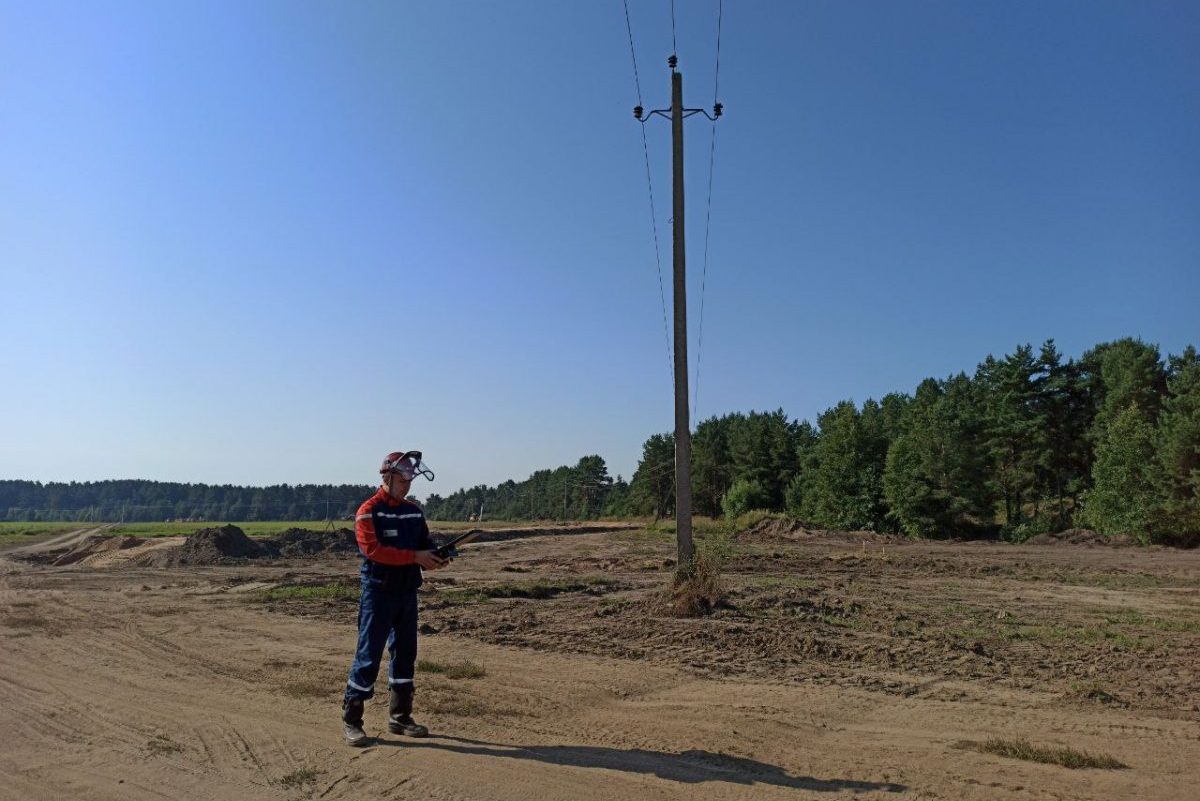

В рамках учебной тренировки специалистами Тверьэнерго было создано искусственное однофазное замыкание «на землю» на ВЛ 10 кВ в Кашинском районе электрических сетей. После этого работники оперативно-ремонтной бригады выполнили обход линии, осуществляя последовательное измерение уровня магнитного поля токов переносным прибором «Квант», и на практике проверяя, как реагирует датчик по мере приближения к месту замыкания и удаления от него.
Прибор «Квант» работает на магнитоэлектрическом принципе и предназначен для определения места однофазного замыкания «на землю» в сетях 6–35 кВ, он также может использоваться для поиска обрывов, повреждения изоляции опор и дистанционного контроля тока нагрузки и напряжения в сетях 0,4 кВ. Применение прибора также дает возможность отыскания места дефекта в электрических сетях без поочередного отключения линии и, следовательно, без перерыва энергоснабжения потребителей.
Переход через точку повреждения определяется по резкому снижению показаний прибора. При нахождении замыкания они уменьшатся в 5–10 раз, а при отсутствии напряжения, в случае отключения ВЛ, будут близки к нулю.
Стоит отметить, что в месте замыкания «на землю» появляется опасность поражения людей и животных шаговым напряжением. В рамках Дня охраны труда участниками учебной тренировки также были отработаны соответствующие действия по обеспечению безопасности сторонних лиц: установлены предупреждающие знаки и плакаты, информация была передана диспетчеру РЭС, на территории повреждения была организована охрана.
«Использование прибора «Квант» дает возможность значительно оптимизировать трудозатраты персонала и сократить время отыскания места повреждения в электрических сетях, — рассказывает заместитель генерального директора — директор филиала ПАО «Россети Центр» — «Тверьэнерго» Максим Шитиков. — А отработка действий работников в рамках учебной тренировки в преддверии предстоящего осенне-зимнего периода позволит повысить эффективность выполнения аналогичных работ в реальных условиях, тем самым уменьшив сроки восстановления электроснабжения потребителей в случае возникновения нештатных ситуаций при воздействии сверхнормативных погодных нагрузок на энергосистему».
Источник: Отдел по связям с общественностью филиала ПАО «Россети Центр» — «Тверьэнерго»
