Журнал «ЭЛЕКТРОЭНЕРГИЯ. Передача и распределение» продолжает внимательно наблюдать за развитием новых технологий, а также тенденциями совершенствования ранее разработанных решений. С распространением во всем мире возобновляемых источников энергии и повышением требований к скорости строительства новых электросетевых объектов для передачи и распределения энергии от этих источников, новый импульс развития и совершенствования получили модульные подстанции.
Одним из ключевых преимуществ таких подстанций является их компактная и сборная конструкция. Они полностью собираются и тестируются на заводе-изготовителе, что обеспечивает высокий уровень готовности к монтажу на месте установки. Это не только сокращает сроки строительства, но и минимизирует объем земляных работ и необходимость в выделении большой площадки под объект. Такая модульность становится особенно ценной при реализации крупных проектов, связанных с солнечными электростанциями или ветровыми парками, где важно быстрое развертывание инфраструктуры.

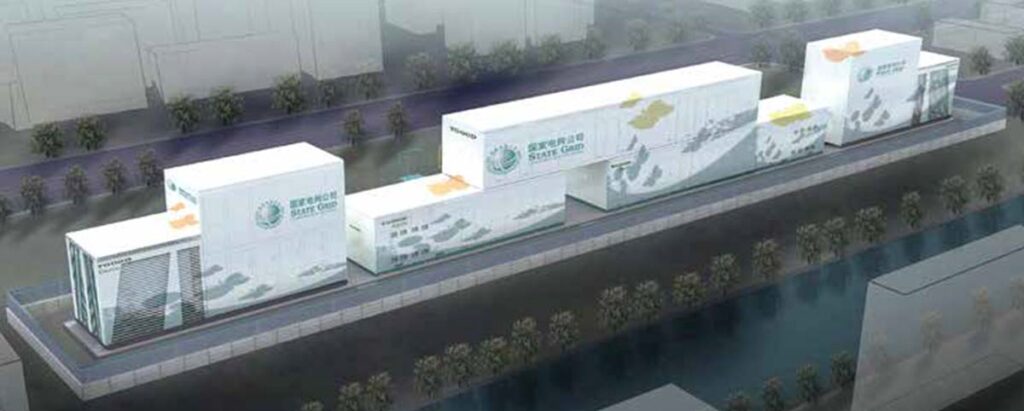

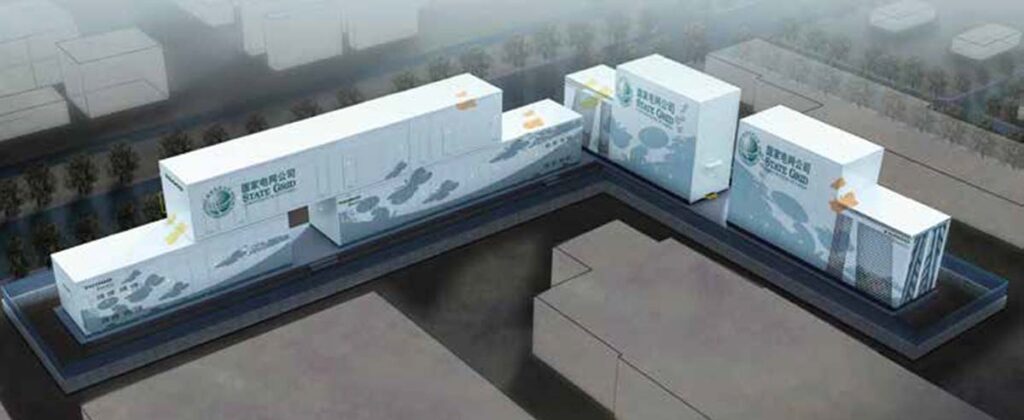

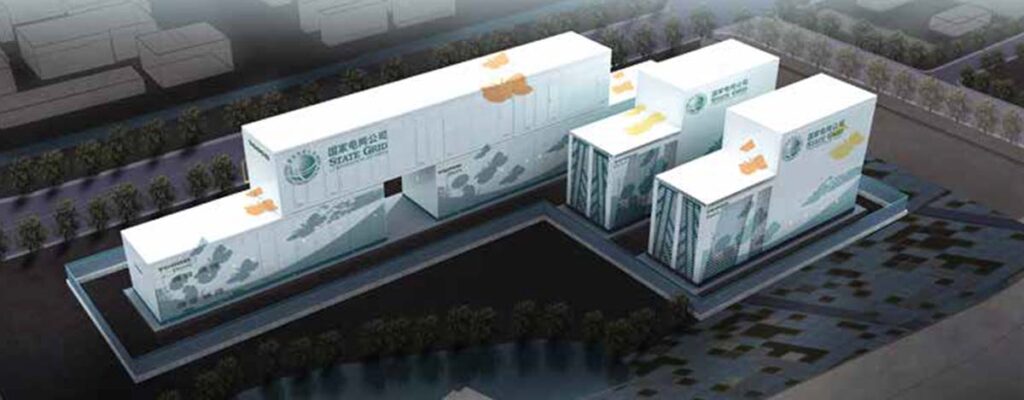

Например, компактная распределительная подстанция с элегазовой изоляцией (GIS) напряжением 145 кВ одного из китайских производителей сокращает сроки строительства до 3–6 месяцев и занимает всего 20% площади, необходимой для традиционной подстанции (420 м2 вместо 3300 м2). При этом взаимное расположение модулей подстанции может быть различным, в зависимости от конфигурации земельного участка и смежной застройки. Разработаны подстанции напряжением 145/252 кВ, с номинальными рабочими токами 3150/4000 А и токами КЗ 40/50 кА.
Кроме того, современные модульные подстанции все чаще оснащаются системами интеллектуального мониторинга и управления. Благодаря внедрению цифровых технологий, они позволяют отслеживать параметры работы в режиме реального времени, осуществлять дистанционное управление и предупредительное техническое обслуживание. Это значительно повышает надежность электроснабжения, снижает риск аварийных ситуаций и делает всю энергосистему более устойчивой и эффективной.

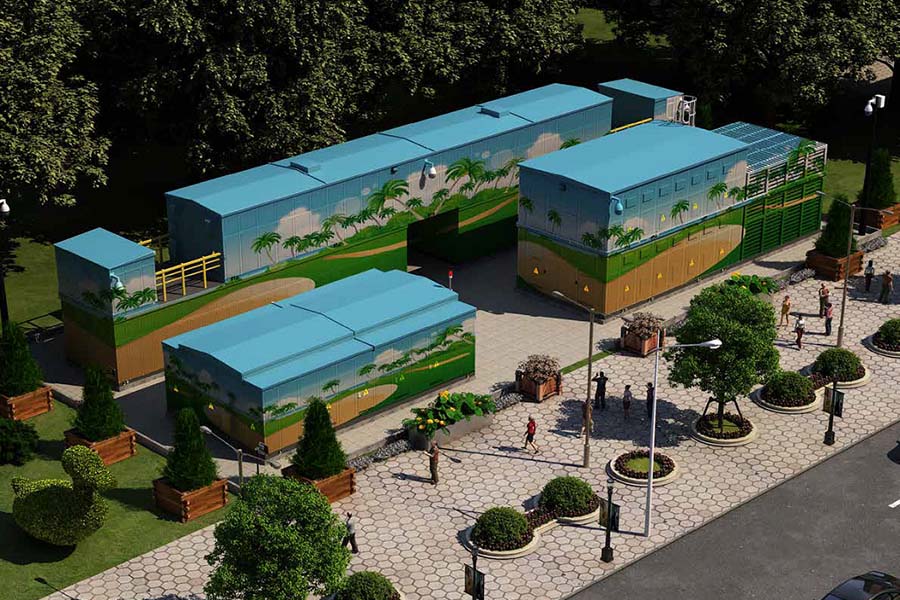

Экологические аспекты также играют важную роль. Современные проекты подстанций создаются с учетом принципов устойчивого развития: минимизация шума (менее 40 дБ), рациональное использование пространства и снижение общего воздействия на окружающую среду. Это позволяет вписывать такие объекты даже в плотно застроенные городские районы или природоохранные зоны без значительного ущерба для экосистем.
Еще одной тенденцией стала интеграция систем накопления энергии прямо в конструкцию подстанции. Это открывает новые возможности для балансировки нагрузок, хранения «излишков» электроэнергии, полученной от возобновляемых источников, и обеспечивает гибкость сети в условиях переменного спроса и предложения. Таким образом, подстанции превращаются не просто в узлы распределения, а в активные элементы «умной сети».

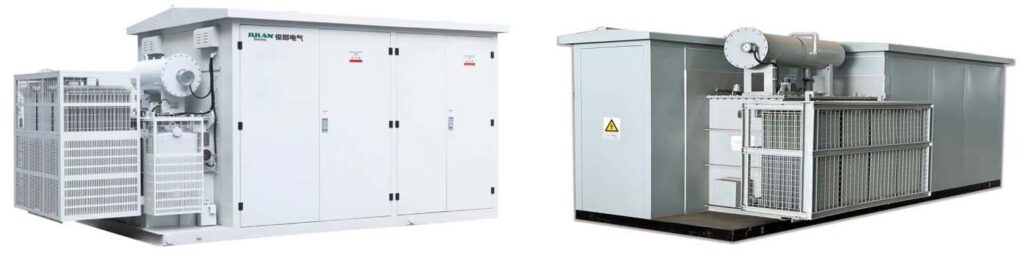

Модульные подстанции среднего напряжения также претерпевают изменения. Мощность силовых трансформаторов, устанавливаемых в них увеличена до 5000 кВА. При этом разработчики оптимизируют компактные конструкции, что значительно снижает занимаемую площадь при одновременном повышении эффективности отвода тепла, обеспечивая стабильную работу трансформатора при высоких нагрузках. Что касается интеллектуального управления, то в подстанции интегрируются передовые системы мониторинга и защиты, позволяющие отслеживать состояние оборудования в режиме реального времени, своевременно предупреждать о потенциальных неисправностях, а также загружать данные и осуществлять дистанционное управление с помощью удаленных коммуникационных интерфейсов. Кроме того, изделия обладают высокой степенью защиты, обеспечивая устойчивость к дождю, снегу, пыли и коррозии, что делает их пригодными для различных суровых условий эксплуатации.
Рынок таких решений стремительно развивается. По оценкам, объем мирового рынка модульных подстанций в 2024 году составил около 17,8 млрд долларов США, а к 2030 году он превысит 27 млрд долларов, демонстрируя среднегодовой рост почти на 7,2%. Драйверами этого роста являются увеличение числа проектов в области ветро- и солнечной энергетики, государственная поддержка перехода на «зеленую» энергетику, модернизация устаревших электросетей и растущий спрос на надежные, компактные и интеллектуальные решения.
Таким образом, подстанции модульного типа становятся символом нового этапа в развитии энергетической инфраструктуры — этапа, где на первый план выходят скорость, эффективность, автоматизация и надежность.
Новейшие разработки модульных подстанций зарубежных производителей будут представлены на Международной выставке электроэнергетического оборудования и технологий (EP Shanghai-2025), которая пройдет в 18–20 ноября 2025 года в КНР.
Разработки отечественных производителей, а также опыт их эксплуатации будут обсуждаться на X Международной научно-технической конференции «Развитие и повышение надежности распределительных электрических сетей» и Технической выставке «ЭЛЕКТРОЭНЕРГИЯ. Передача и распределение» (ЭЭПиР), которые состоятся 1–3 июля 2025 года в Москве, ЦМТ.
Подготовлено с использованием материалов TGOOD, Junlang Electric, Tember Power Group, ResearchAndMarkets, European Box-Type Substation Catalog 2025
