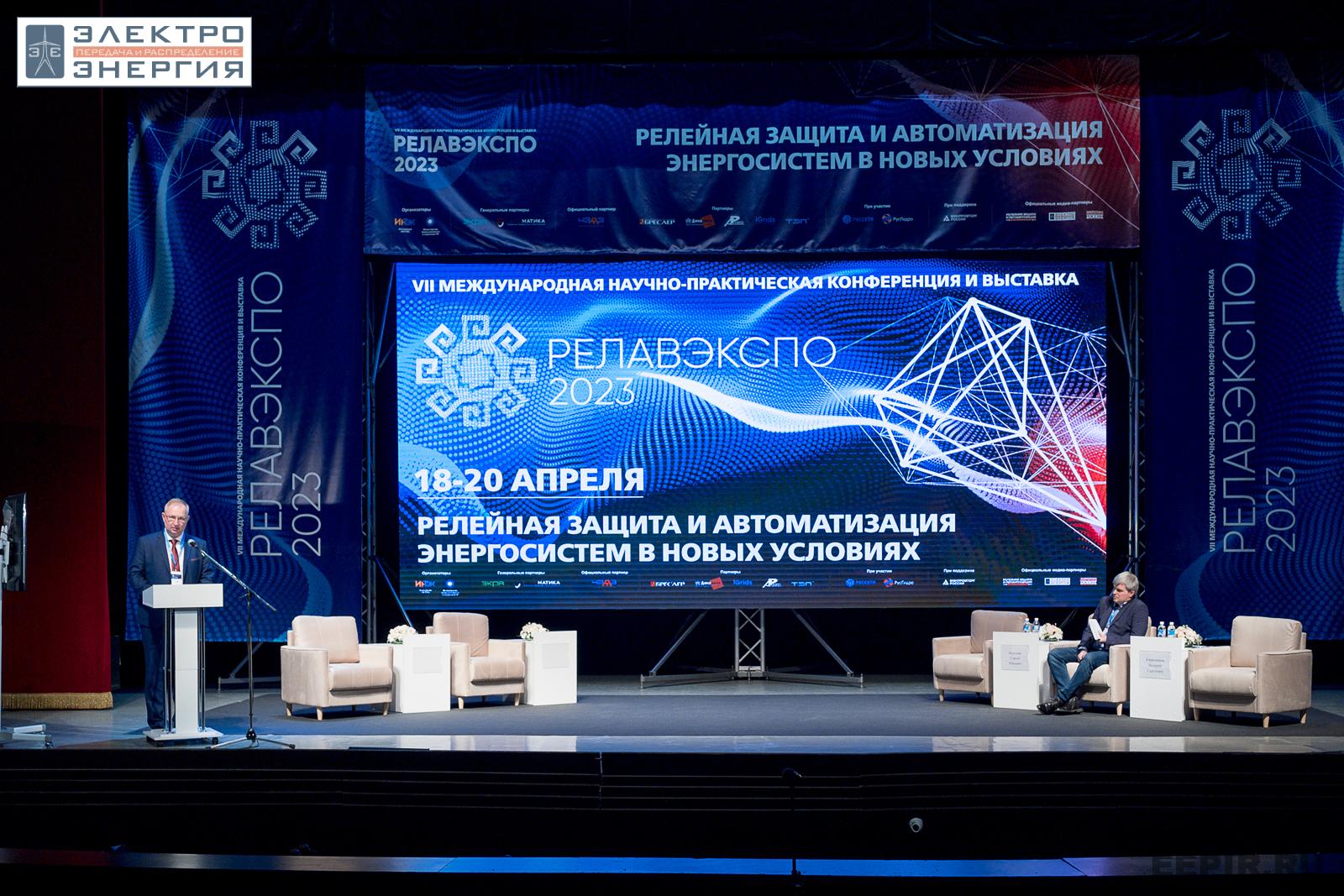

Одним из ключевых мероприятий VII Международной научно-практической конференции «РЕЛАВЭКСПО», прошедшей в Чебоксарах 18-21 апреля, стала секция ПАО «Россети» «Эксплуатация устройств РЗА и АСУ ТП в условиях санкционных ограничений». В ней приняли участие специалисты компаний Группы «Россети» и производители устройств релейной защиты и автоматики. За ходом следили корреспонденты журнала «ЭЛЕКТРОЭНЕРГИЯ. Передача и распределение», выступившего официальным медиа-партнером форума «РЕЛАВЭКСПО-2023». Ключевые моменты — в нашем материале.
Тематика совещания ПАО «Россети» с производителями касалась статистики работы устройств релейной защиты и автоматики (РЗА), планов развития устройств РЗА и автоматизированных систем управления технологическими процессами (АСУ ТП) в Группе «Россети», развития нормотворческой деятельности ПАО «Россети» и взаимоотношений с производителями оборудования. Представлены доклады, посвященные особенностям и проблематике эксплуатации оборудования, анализу значимых случаев неправильной работы устройств, практическому опыту устранения неисправностей.
Единая база как залог развития
Первым по теме выступил главный эксперт Управления развития РЗА и метрологии ПАО «Россети» Валерий Кириленков. Он отметил, что сегодня компании Группы эксплуатируют около 1,8 миллиона терминалов РЗА и АСУ ТП. Подавляющее большинство устройств (почти 1,5 миллиона) — электромеханические, остальные — микроэлектронные и микропроцессорные.
Количество устройств ежегодно растет в основном на фоне ввода в эксплуатацию новых энергообъектов, в большей степени за счет внедрения микропроцессорных устройств. Только за последний год доля микропроцессорных устройств в Группе «Россети», эксплуатируемых более 20 лет, выросла вдвое — с 1,5% до 3%. Вместе с тем наблюдается рост количества устройств РЗА с превышением нормативного срока службы, объем замены устройств РЗА на микропроцессорные отстает от требуемых значений.
Средний показатель правильной работы устройств РЗА и реализованных в их составе функций РЗА на электросетевых объектах компании составляет 99,6%.
«Следует в ближайшее время привести всю систему сбора и обработки статистической информации об устройствах РЗА и АСУ ТП к единым правилам и требованиям. Необходимо актуализировать правила количественного и технического учета и анализа функционирования РЗА, что позволит принимать взвешенные управленческие решения», — считает Валерий Кириленков.
Одним из основных вызовов, стоящих перед отраслью, по словам спикера, является вопрос кадрового обеспечения, привлечения в отрасль молодых специалистов, повышения престижа профессии.
Основные векторы развития РЗА и АСУ ТП — типовые проектные решения, единые технические требования к устройствам РЗА, внедрение автоматизированных программно-технических комплексов (ПТК) сопровождения жизненного цикла устройств. В частности, в Группе «Россети» продолжается работа по совершенствованию ПТК:
- системы автоматизированного проектирования (САПР) «ЭК РЗА и АСУТП»);
- ПТК «Эксплуатация» — ПТК сопровождения жизненного цикла устройств РЗА, АСУ ТП и СИ;
- ПТК «Приемка» — ПТК для технического облуживания устройств РЗА и АСУ ТП.
Кроме того, предстоит большая работа в части разработки и корректировки стандартов организации (СТО), нормативно-технической документации норм и требований, применяемых в Группе «Россети». Как отметил Валерий Кириленков, это связано с массовым внедрением передового оборудования, которое произойдет уже к 2026 году.
Для их эффективной эксплуатации и повышения надежности работы энергообъектов также предстоит пересмотреть и доработать некоторые корпоративные стандарты в области внедрения автоматизированной системы мониторинга устройств релейной защиты. Так, например, был пересмотрен стандарт по АСМ РЗА, предстоит работа по развитию стандарта «Сети и системы связи на подстанциях» и т.д.
В 2030 году «Россети» планируют внедрять АСУ ТП второго поколения. «Это большой и тяжелый проект, связанный с трансформацией системы управления подстанцией с точки зрения повышения эффективности и минимизации затрат», — сказал начальник Управления развития РЗА и метрологии Департамента релейной защиты и автоматики, метрологии и автоматизированных систем управления технологическими процессами ПАО «Россети» Андрей Шеметов.
По его словам, с учетом развития технологий и появления новых решений необходимо пересматривать подход к АСУ ТП и переосмысливать концепцию ее построения. Основными задачами на данный момент Андрей Шеметов назвал возможность замены отдельных компонентов системы АСУ ТП, достижение независимости от вендоров, снижение объемов серверного оборудования на подстанциях, расширение функционала, виртуализацию и переход на веб-интерфейс и передачу всей информации в ЦУС с минимальным временем хранения информации на ПС.
Для эффективной эксплуатации современных решений и передовых технологий Департамент релейной защиты и автоматики, мониторинга и автоматизированных систем управления технологическими процессами принимает активное участие в совершенствовании действующих нормативно-правовых актов, выпуске новых и корректировке существующих СТО. О новых правилах рассказал заместитель начальника Управления эксплуатации РЗА Департамента релейной защиты и автоматики, метрологии и автоматизированных систем управления технологическими процессами ПАО «Россети» Дмитрий Добрыдень.

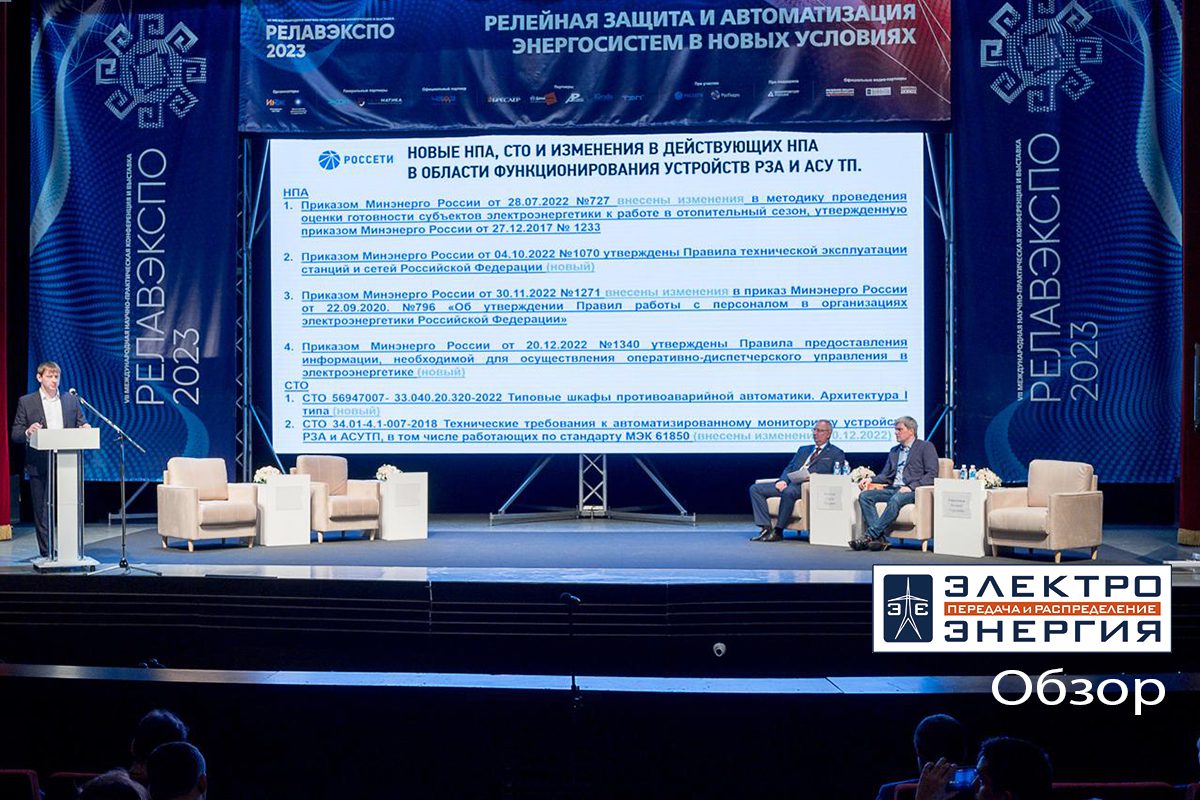

В 2022 году были внесены изменения в «Правила работы с персоналом в организациях электроэнергетики Российской Федерации», в методику проведения оценки готовности субъектов электроэнергетики к работе в отопительный сезон. Приняты новые «Правила технической эксплуатации электрических станций и сетей Российской Федерации».
В ПАО «Россети» вышел новый стандарт «Типовые шкафы противоаварийной автоматики архитектуры I типа», внесены изменения в стандарты организации «Технические требования к автоматизированному мониторингу устройств РЗА и АСУ ТП», в которых появились требования к мониторингу самой АСУ ТП, уточнились требования по сбору данных с объектов и их анализу. Также произошли изменения в части правил работы с персоналом и методики оценки готовности к отопительному сезону.
Практический опыт и пути решения
Отдельный блок семинара был посвящен анализу практического опыта компаний Группы «Россети» в части выявления, устранения и предотвращения неправильной работы устройств РЗА и АСУ ТП. Представили филиалов и дочерних обществ ПАО «Россети» на основе опыта эксплуатации терминалов защит рассказали об особенностях их эксплуатации, поделились опытом проведения ремонтных и профилактических работ, взаимодействия с заводами-изготовителями. Последнему вопросу было уделено особое внимание.
Заказчик и производитель
Валерий Кириленков рассказал о развитии взаимоотношений между заказчиком и производителями, которые будут базироваться на сервисных соглашениях с изготовителями оборудования. Эта работа позволит формализовать отношения между поставщиками и компаниями Группы «Россети» в части обслуживания как новых устройств, так и уже находящихся в эксплуатации. Соответствующие требования прописаны в нормативных правовых актах, в стандартах организации и в нормативно-технической документации, подчеркнул спикер.
Планируется, что договор будет трех видов: «Генеральное соглашение» с исполнительным аппаратом, сервисное соглашение с дочерними обществами и договор на аварийно-восстановительные работы. Разработан рекомендуемый алгоритм действий при восстановительных работах для устройств РЗА и АСУ ТП, рассказал Валерий Кириленков.
Начальник ЦСРЗА филиала ПАО «Россети Волга» — «Ульяновские РС» Алексей Кожаев обозначил составляющие технической поддержки:
- наличие технической документации и информации;
- возможность обучения персонала РЗА;
- постоянную работу специалистов технической поддержки («горячей линии») и повышение их квалификации;
- наличие системы уведомлений от производителя (например, о новинках оборудования);
- организацию ремонта и замены оборудования, а также удобные для эксплуатанта условия работы в постгарантийный период.
Что делать с импортным оборудованием?
Особое внимание участники семинара уделили вопросу эксплуатации импортных терминалов защит.
По мнению представителей компании, замена иностранного оборудования на российское неизбежна, но менять его следует постепенно, должным образом корректируя уставки. Вместе с этим компаниям-производителям необходимо наладить производство и оперативное сервисное обслуживание импортозамещающих отечественных устройств.
Подстанции будущего
Следующий блок докладов был посвящен вопросам технического обслуживания РЗА и АСУ ТП высокоавтоматизированных подстанций (ВАПС).
Начальник СРЗА филиала ПАО «Россети Волга» — «Оренбургэнерго» Николай Захарченко обратил внимание на необходимость обучения персонала до начала проектных работ, использования шеф-наладки производителей всего используемого оборудования, учета требований нормативных документов в части размещения оборудования, использования специализированного испытательного комплекса и программного обеспечения для анализа трафика ВАПС, исключения использования оборудования «недружественных стран» и др.
Инженер 1 категории ООЭ РЗА СРЗА и АСУ ТП филиала ПАО «Россети» — Ростовское ПМЭС Игорь Лызарь в свою очередь отметил, что в настоящее время одной из первостепенных задач электроэнергетической отрасли является обеспечение надежности функционирования оборудования, осуществление которой зависит от своевременного и качественного технического обслуживания.
Строительство новых объектов электроэнергетики, отсутствие типовых решений и большое разнообразие производителей оборудования ставит перед эксплуатирующими организациями задачу повышения эффективности работ по обслуживанию и ремонту. Одним из путей решения данных проблем может стать повсеместное использование программно-технического комплекса «Эксплуатация», позволяющего осуществлять непрерывный, ситуационный и периодический мониторинг оборудования.
По словам спикера, ПТК «Эксплуатация» позволит перейти от бумажной фиксации информации о действиях персонала к электронному формату, осуществить типизацию оборудования, перейти к автоматизированной системе планирования технического обслуживания и, как следствие отказаться от системы планового обслуживания оборудования в пользу обслуживания энергообъектов «по состоянию».
В настоящее время ПАО «Россети» и ООО «Теквел» реализуют совместный проект по разработке стандарта по эксплуатации комплексов РЗА и АСУ ТП высокоавтоматизированных подстанций (ВАПС). О ходе этой работы рассказал заместитель генерального директора «Теквел» Александр Головин.
Он отметил, что разрабатываемые сегодня программы и методики приемочных испытаний зачастую не учитывают ряд факторов, что приводит к возникновению нештатных ситуаций после ввода объектов в эксплуатацию. Чтобы этого избежать, нужны четкие инструкции и требования к производителям, а также типизация технического обслуживания объектов.
По мнению Головина, стандарт должен распространяться на все компоненты РЗА и АСУ ТП, включая коммутаторы, сервера времени, сервера телемеханики, сервера SCADA и т.д.
ПТК «Эксплуатация» как основа конструктивного взаимодействия заказчика и производителя
Одной из ключевых тем второй части мероприятия стало взаимодействие сетевых компаний с производителями оборудования, в том числе через программно-технический комплекс (ПТК) «Эксплуатация».
«Раньше мы постоянно требовали, просили и где-то искали информацию о производимых устройствах, сейчас у нас всем производителям дана учетная запись в ПТК «Эксплуатация». На сервер, который расположен в НТЦ ФСК, происходит загрузка данных об устройствах, инструкций по эксплуатации, методических указаний по расчету параметров срабатывания, данных по шкафам, схем и т.д.», — рассказал Андрей Шеметов.
Такой подход позволяет минимизировать запросы от ПАО «Россети» к производителям. Пока схема взаимодействия однонаправленная и предполагает передачу информации от производителей к эксплуатантам, но в дальнейшем планируется развивать обратное направление и предоставить возможность эксплуатирующим организациям загружать в ПТК информацию о технологических нарушениях, осциллограммы неправильной работы РЗА и т.д.
В настоящее время ПТК «Эксплуатация» включает базы данных вторичного и первичного оборудования, а также базу данных нормативно-справочной информации (приказы, СТО, распоряжения и т.д.). «Исходя из этого, мы можем управлять работами по техобслуживанию и реконструкции, заниматься вопросами мониторинга устройств РЗА, создавать расчетно-аналитические модели, выходить на оценку состояния устройств РЗА и на обслуживание «по состоянию», — резюмировал спикер.
Также Андрей Шеметов подробно рассказал о новых требованиях к предоставляемым в ПТК «Эксплуатация» данным. Например, согласно новым СТО о предоставлении программных модулей для ПТК «Эксплуатация», производители предоставляют цифровые модели устройств: для расчета индивидуальных параметров срабатывания, для анализа работы устройств РЗА и для оценки состояния устройства РЗА. Но при этом с производителей снята обязанность расчета обязательных параметров срабатывания устройств РЗА. Методические указания по их расчету делают сами «Россети» и «Системный оператор». Индивидуальные параметры остаются в зоне ответственности производителей: будут требоваться программные модули, которые подключатся к ПТК «Эксплуатация» через Docker-контейнеры.
Еще одна задача ПТК «Эксплуатация» — сократить время, когда устройство РЗА выведено из работы. Это переход от планово-предупредительных ремонтов к эксплуатации «по состоянию». Также система позволяет составить реестр, систематизировать список неисправностей оборудования. Это также в зоне ответственности производителей. Кроме того, благодаря безбумажной передаче данных из ПТК «Эксплуатация» в программы наладки производителей, снизится количество ошибок и повысится надежность работы РЗА.
Для перехода на обслуживание по состоянию, производитель должен создать математическую модель устройства для ПТК «Эксплуатация» для расчета технического состояния устройств. В ходе анализа конкретных случаев спикер особо подчеркнул необходимость тесного, регламентированного, предметного и профессионального взаимодействия производителя с эксплуатирующей организацией. Планируется, что в ПТК «Эксплуатация» будут отображаться случаи неправильной работы оборудования, производитель будет иметь доступ к ним и сможет своевременно на них реагировать.
Также в заключительной части сессии рассказали о дальнейших планах компании в части использования типовых шкафов. Работа над ними идет с 2015 года, в 2022 году завершена типизация I архитектуры. Представлены доклады о новых СТО, принятых в ПАО «Россети», организации модуля расчета уставок производителей, корпоративном профиле МЭК 61850.
В завершение мероприятия слово было предоставлено производителям оборудования РЗА и АСУ ТП, которые рассказали собравшимся о своей продукции.
