Преобразователи активной мощности от НПО «Горизонт Плюс»

Преобразователи измерительные активной мощности ПИМ (далее – преобразователи) предназначены для преобразования величины активной мощности, потребляемой нагрузкой в цепях постоянного и переменного тока частоты 50 Гц и 400 Гц гальванически изолированных от питания и выхода, в пропорциональный сигнал токового интерфейса 0-20 мА или 4-20 мА. Преобразователи предназначены для работы в составе измерительных и управляющих систем в цепях, гальванически изолированных от питания и выхода и относятся к классу масштабных измерительных преобразователей электрических величин.

Преобразователи серии ПИМ производят аналого-цифровое преобразование (АЦП) мгновенных значений тока и напряжения, поданных на соответствующие входы, перемножение соответствующих цифровых кодов и выдачу результата на цифро-аналоговый преобразователь. Гальваническая изоляция от входных цепей осуществляется применением оптопары при передаче данных внутри преобразователя и использованием изолированного источника питания для входных каскадов.

Конструктивно преобразователи выполнены в изолированном корпусе из ударопрочной пластмассы, на котором расположены разъемы для подключения питания и входы для напряжения и силы тока. Конструкция преобразователей ПИМ-***-Т-Б30 или ПИМ-***-У-Б40 предусматривает механическое крепление на месте установки, а преобразователи ПИМ-***-Т-Д или ПИМ-***-ТБ14 крепятся с помощью din-рейки.

Основные технические характеристики преобразователей мощности ПИМ.

Устройства	Выходной сигнал датчика, мА	Габаритные размеры, мм	Диаметр отверстия под токовую шину, мм	Диапазон измеряемых мощностей, кВт	Диапазон измеряемых мощностей, Вт
ПИМ-…-У-Б30	4-20	115х95х102	30	0,75 … 400	–
ПИМ-…-У-Б40		120х110х106	40	0,75 … 400
ПИМ-…-П-Б30		105х95х102	30	5 … 1500 (только для постоянного тока и напряжения)
ПИМ-…-П-Б40		120х110х107	40	5 … 1500 (только для постоянного тока и напряжения)

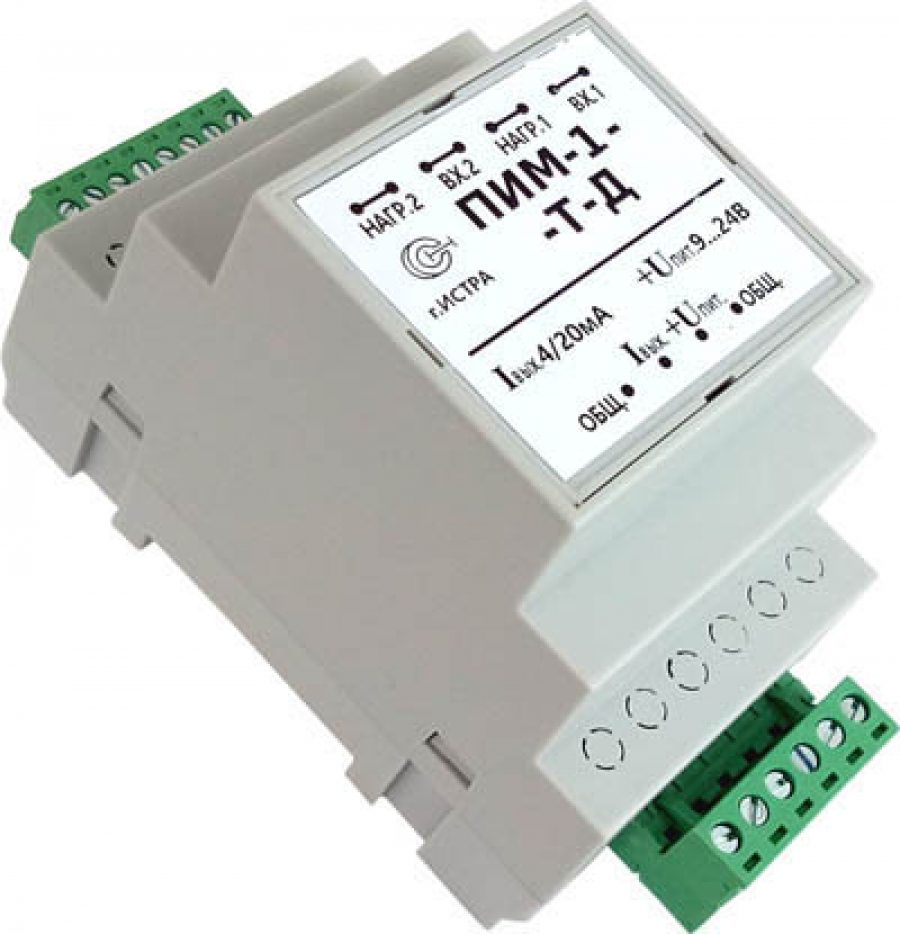

ПИМ-…-Т-Д		95х54х66	–	–	0,15 … 2000 (только 50 Гц)
ПИМ-…-Т-Б14 (в разработке)		70х55х34	14	0,075 … 75 (только 50 Гц)	–
ПИМ-…-Т-Б30		100х95х102	30	0,75 … 400 (только 50 Гц)
ПИМ-…-Т-Б40		120х110х107	40	0,75 … 400 (только 50 Гц)
ПИМ-…-ТА-Б30		105х95х102	30	0,75 … 200 (только 400 Гц)
ПИМ-…-ТА-Б40		120х110х107	40	0,75 … 200 (только 400 Гц)
