Для одноцепной кабельно-воздушной линии 220 кВ «Яблоновская — Новая» в Краснодарском крае разработана и реализована новая модель комплектного переходного пункта для класса напряжения 220 кВ с горизонтальным расположением фазных проводов воздушной линии и постоянным размещением готовой к подключению резервной фазы подземного кабеля.
Одноцепная КВЛ 220 кВ «Яблоновская — Новая» в Краснодарском крае проходит в труднодоступной местности по рисовым полям. Кабельный участок ЛЭП 220 кВ организован для захода на ПС и преодоления природных и инфраструктурных преград. Инновационное решение было разработано АО «НПО «Стример».
Требования и ограничения проекта
Необходимо было реализовать 2 важных технических решения:
- площадку с ограждением, предназначенную для размещения и обслуживания концевых кабельных муфт и ОПН;
- размещение на переходном пункте постоянной четвертой резервной фазы силового кабеля с установкой четвертого резервного комплекта концевой муфты и ОПН.
Дополнительно требовалось учесть, что:
- резервная фаза должна быть одинаково легко доступной для переподключения к ней посредством шлейфа любой из трех фаз воздушного пролета;
- все четыре кабеля при прохождении через конструкции площадки должны пройти внутри одного общего замкнутого магнитного контура для предотвращения наведения вихревых токов Фуко в конструкциях площадки.
Специалистам АО «НПО «Стример» удалось разработать и реализовать решение, отвечающее всем требованиям.

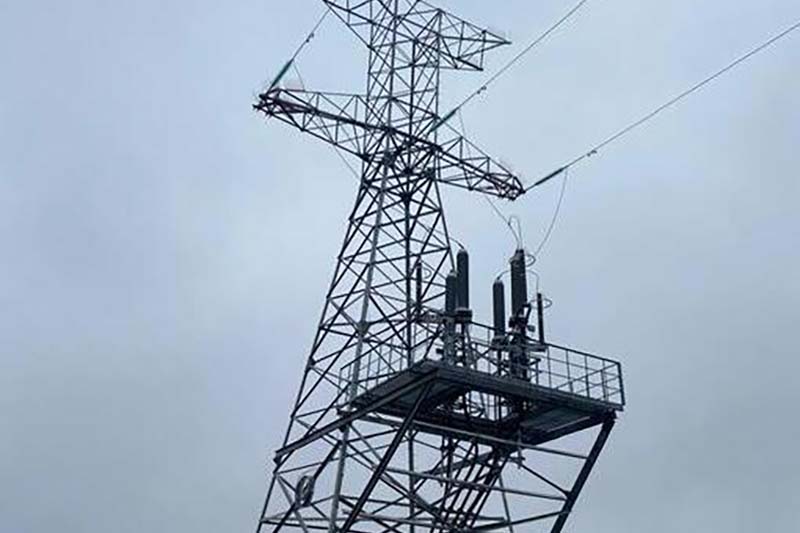

Концевые муфты были размещены на площадке АКЭП фактически по окружности относительно специального проема для пропуска силовых кабелей, организованного в центре этой площадки. Каждая из трех рабочих муфт расположилась под проводом своей фазы, а четвертая резервная была размещена в задней части площадки непосредственно под средним фазным проводом и симметрично равноудаленно от двух крайних фазных проводов.
Для компактизации размещения находящегося под напряжением эксплуатационного оборудования и соблюдения изоляционных расстояний до заземленных частей опоры опорные рамы с комплектами из муфт и ОПНов были расположены не перпендикулярно к продольным и поперечным осям площадки АКЭП, а по диагонали.
Читайте больше о реализации проекта в статье по ссылке.
Источник: НПО «Стример»
