Воздушные автоматические выключатели CHINT в России

Оригинал статьи: Воздушные автоматические выключатели CHINT в России

Читать онлайн

Автоматические выключатели являются самыми распространенными аппаратами в сетях электроснабжения. Самыми большими в этом классе аппаратов являются воздушные автоматические выключатели. Такое название эти аппараты получили, так как электрическая дуга, возникающая при каждом включении и отключении выключателя, гасится в воздухе при атмосферном давлении. Чаще всего такие выключатели выполняют функцию вводных и секционных аппаратов, применяются в главных распределительных щитах и вводно-распределительных устройствах.

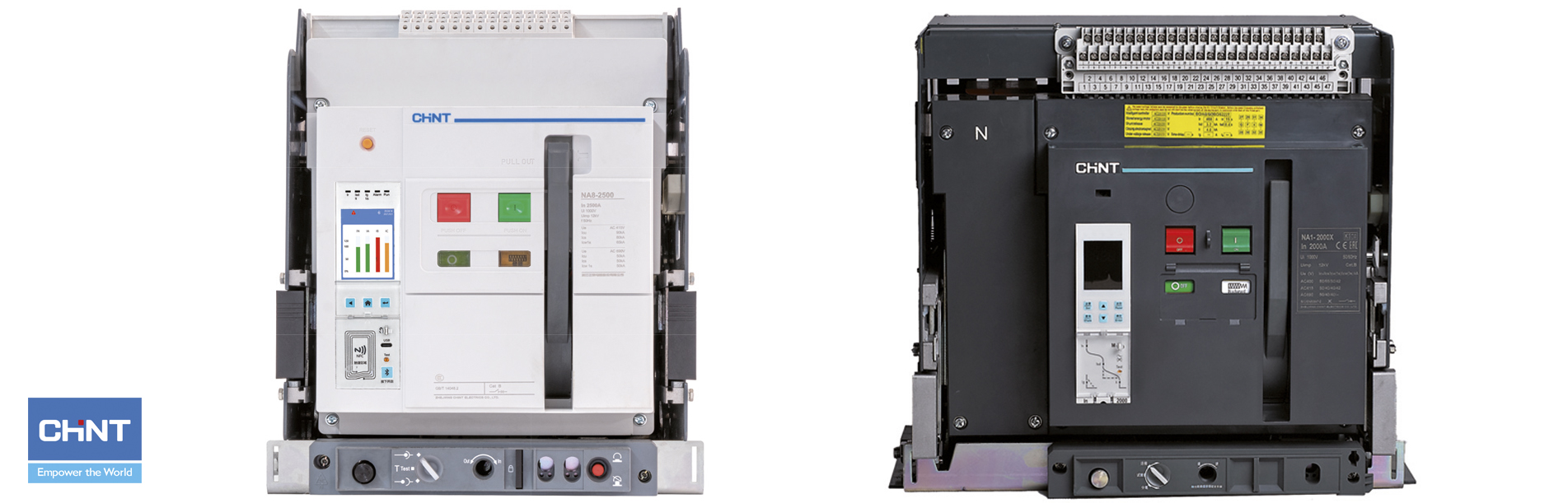

CHINT в России предлагает две серии воздушных автоматических выключателей — NA1 и NA8.

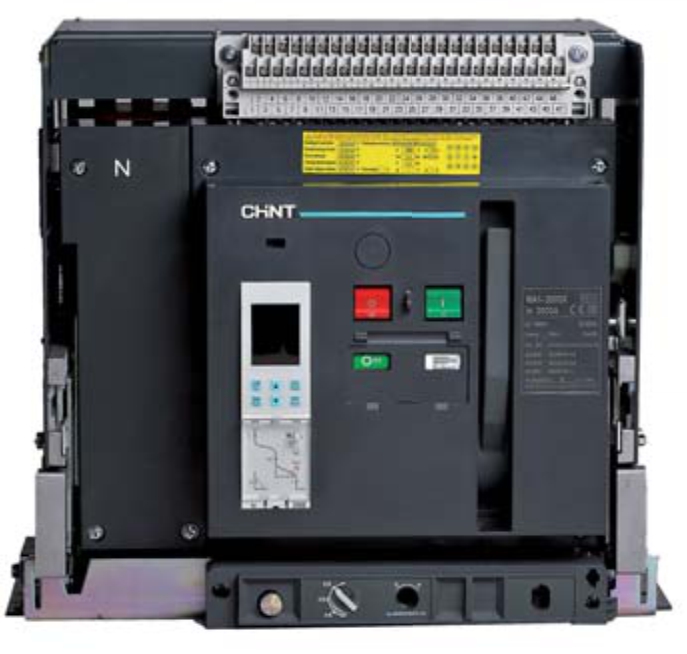

Вoздушный выключатель NA1

Обе серии доступны в стационарном и выкатном исполнении. Наличие выкатного исполнения особенно важно для вводного выключателя в распределительном щите, поскольку такое исполнение не только облегчает установку и обслуживание, но и реализует видимый разрыв.

В зависимости от требований объекта воздушные автоматические выключатели CHINT в России могут оснащаться базовым расцепителем M или цифровым H, с возможностью подключения в сеть передачи данных по протоколу Modbus RTU. Электронные расцепители обеспечивают точные настройки защит, измеряют параметры сети и визуализируют их на экране.

В 2025 году компания выводит на рынок новое решение — воздушные автоматические выключатели NA8 с интеллектуальным расцепителем типа S. Они имеют русскоязычный интерфейс, а высокая точность измеряемых параметров позволяет осуществлять технический учет электроэнергии. Кроме того, реализована поддержка системы объединенных компьютерных сетей и подключенных промышленных (производственных) объектов со встроенными датчиками и ПО для сбора и обмена данными (Industrial Internet of Things, IIoT).

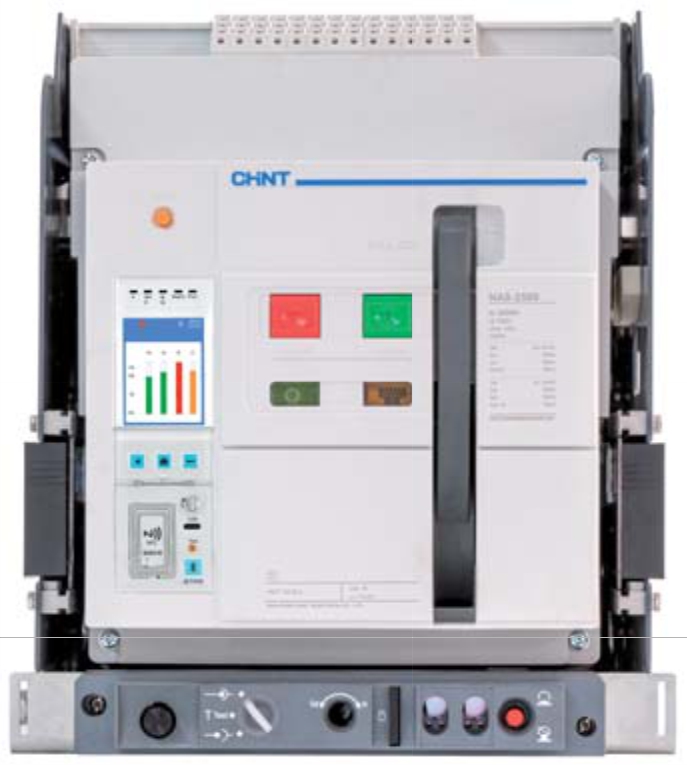

Воздушный автоматический выключатель NA8 с интеллектуальным расцепителем типа S

Воздушные автоматические выключатели серии NA8 предназначены для применения в сетях переменного тока частотой 50/60 Гц, напряжением до 690 В, номинальных токах от 200 А до 7500 А. Исполнения аппаратов NA8 HU предназначены для сетей переменного тока до 1150 В и могут применяться в нефтегазовой, химической, пищевой и металлургической отраслях. NA1 предназначены для сетей напряжением до 690 В и токами 200–6300 А.

В базовую комплектацию всех воздушных автоматических выключателей CHINT в России входят вспомогательные и аварийные контакты, независимый расцепитель, электромагнит включения, моторный привод и рамка. Дополнительно доступны к заказу механическая взаимоблокировка, блокировки врезными или навесными замками и др.

Также в номенклатуре CHINT в России представлены выключатели-разъединители NH1, предназначенные для обеспечения гарантированного отсоединения от источника питания, а также включений и отключений при номинальных нагрузках от 200 А до 4000 А в распределительных сетях переменного тока частотой 50/60 Гц напряжением до 690 В.

Воздушные выключатели-разъединители CHINT в России, как и автоматические выключатели, поставляются в стационарном и выкатном исполнениях, с ручным или электрическим управлением.

Сервисный отдел CHINT в России предлагает ретрофит-решения по замене устаревших отечественных и зарубежных аппаратов на новые воздушные автоматические выключатели. Каталоги и техническая документация доступны на chint.ru.
