Важная функция в новой камере для УФ-контроля

Оригинал статьи: Важная функция в новой камере для УФ-контроля

Читать онлайн

Метод дистанционного неразрушающего контроля — ультрафиолетовой (УФ) дефектоскопии — давно зарекомендовал себя в среде специалистов. Коронный разряд, открытый Николой Теслой в конце XIX века, представляет собой свечение ионов воздуха в электрическом поле высокого напряжения. Интенсивность УФ-излучения коронного разряда пропорциональна напряжению и не зависит от тока в сети. Со временем разряды вызывают повреждение высоковольтных (особенно некерамических) изоляторов, что в конечном итоге приводит к сбоям в работе электросети. Коронный разряд является активным разрушительным фактором, который следует устранить, и одновременно индикатором неисправности. Для обнаружения разрядов используют специализированные УФ-камеры.

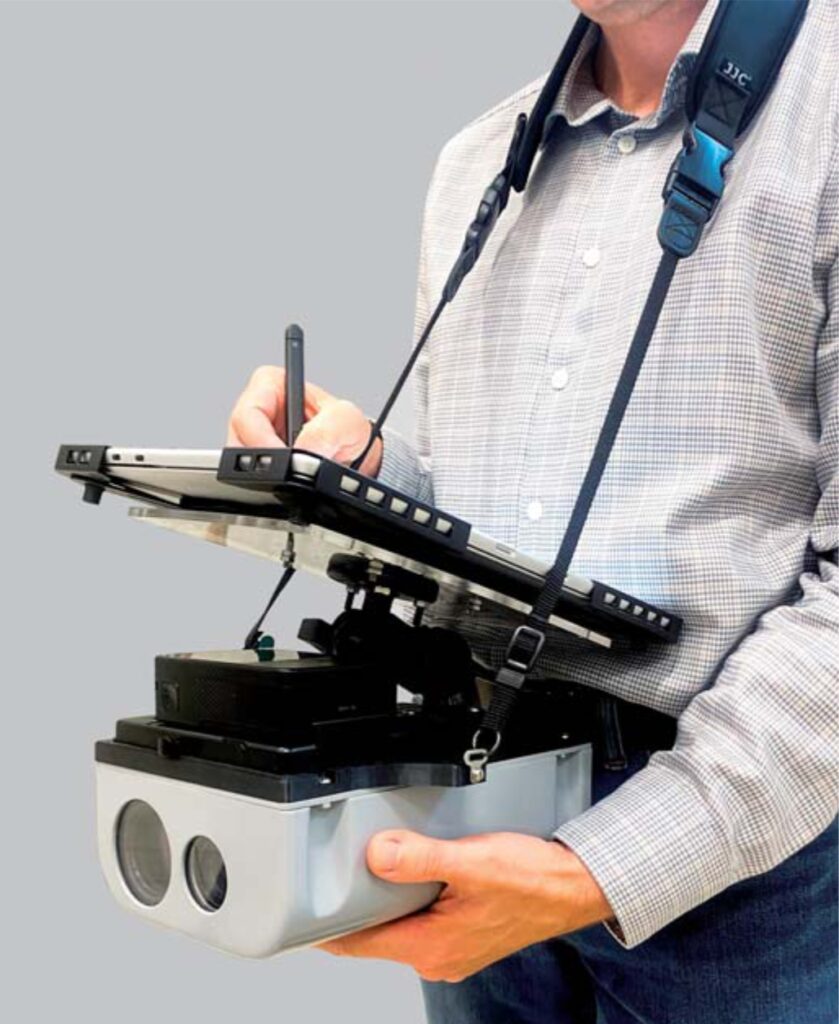

Камера «УФ-пеленгатор С2» для обнаружения дефектов на ЛЭП

Одним из производителей УФ-камер является компания АО «КТ-Беспилотные Системы». Превосходные характеристики и качество продукции поддерживается благодаря научно-технологической кооперации с ведущими оптическими предприятиями страны, уникальному программному обеспечению и эффективному контролю на всех этапах производства.

Малая масса и возможность дистанционного управления — этот функционал есть, пожалуй, у всех современных УФ-камер для БПЛА. Отечественные объективы, разработанные на заказ, ничем не уступают объективам иностранных конкурентов. Наличие фильтров, полностью блокирующих солнечное оптическое излучение для возможности работать в дневное время, уже давно стало минимальным требованием к такому классу приборов.

Но в нашей новой камере для УФ-контроля появилась функция, о которой стоит сказать отдельно — это высокая частота кадров съемки. Это чрезвычайно важная функция. Благодаря ей можно определять место дефекта, двигаясь на скорости до 100 км/ч.

Такое не под силу инфракрасным (ИК) термографам. Термография обнаруживает изменения температуры дефекта, которая пропорциональна квадрату потребляемого тока, а значит результат зависит от времени пиковой нагрузки. Ошибки вносят также нагрев элементов конструкции и ослепление солнцем (иногда последствия такого ослепления необратимы).

Такое не под силу и ультразвуковым (УЗ) датчикам. Кто-нибудь видел их в форм-факторе, позволяющем закрепить их на БПЛА? Они выпускаются в ручном исполнении с требованием стоять неподвижно во время проверки и склонны к ложным срабатываниям из-за окружающего и отраженного шума.

Беспилотные технологии имеют большой потенциал изменить множество аспектов нашей жизни. Как контролировать невидимые угрозы на ЛЭП в самых труднодоступных местах нашей необъятной страны? Мы активно проводим эксперименты с БПЛА типа «летающее крыло». В промозглую питерскую погоду приезжаем на полигон, располагаемся в теплом уютном помещении. Загружаем полетное задание — и полетели… Крыло пролетает туда-обратно вблизи линии электропередачи, производя съемку с двух разных ракурсов. Благодаря высокой частоте кадров изображение не размыто, а в некоторых местах по УФ-сигналу можно определить промышленную частоту сети. Дефекты обнаружены, приоритет обслуживания определен. Вот они, технологии будущего, которые возможны уже сегодня!
