В России хорошо отрегулировано применение воздушных кабельных линий, а с прокладкой кабелей в земле до 2024 года проектировщики сталкивались с трудностями при проектировании, а именно с выбором труб для полимерной кабельной канализации.
Пересадько А.Е., главный специалист Управления приоритетных продуктов ООО «Группа ПОЛИПЛАСТИК»
Было до 2024 года отрегулировано применение труб для защиты кабелей только с напряжением до 1 кВ (ГОСТ Р МЭК 61386.1 и ГОСТ Р МЭК 61386.24), при этом для защитных труб с кабельными линиями напряжением выше 1 кВ государственных стандартов не было, были только технические требования электросетевых организаций, например СТО 34.01-2.3.3-038-2021 ПАО «Россети». Основные требования к используемой продукции аттестованных производителей:
- годовые ресурсные испытания в соответствии с требованиями ПАО «Россети» (в условиях, приближенных к реальным условиям прокладки и эксплуатации термостойких полимерных труб);
- термостабильность (способность полимеров сохранять строение и свойства при высоких температурах, например при перегреве кабеля);
- стойкость к воздействию открытого пламени (испытание проводится на образце огнестойкого материала, при котором суммарное время горения материала не должно превысить предусмотренное нормативом).
С 1 мая 2024 года вступил в действие ГОСТ Р 70751-2023, регламентирующий применение термостойких полимерных труб для прокладки кабелей диаметрами от 50 мм до 630 мм, напряжением от 1 кВ до 500 кВ с длительно допустимой температурой нагрева токопроводящих жил от 90°С до 105°С для использования в качестве механической защиты и защиты от воздействия окружающей среды, предназначенные для подводной, подземной и надземной (наземной) прокладки (в том числе для прокладки по конструкциям автомобильных или железнодорожных мостов, по эстакадам).

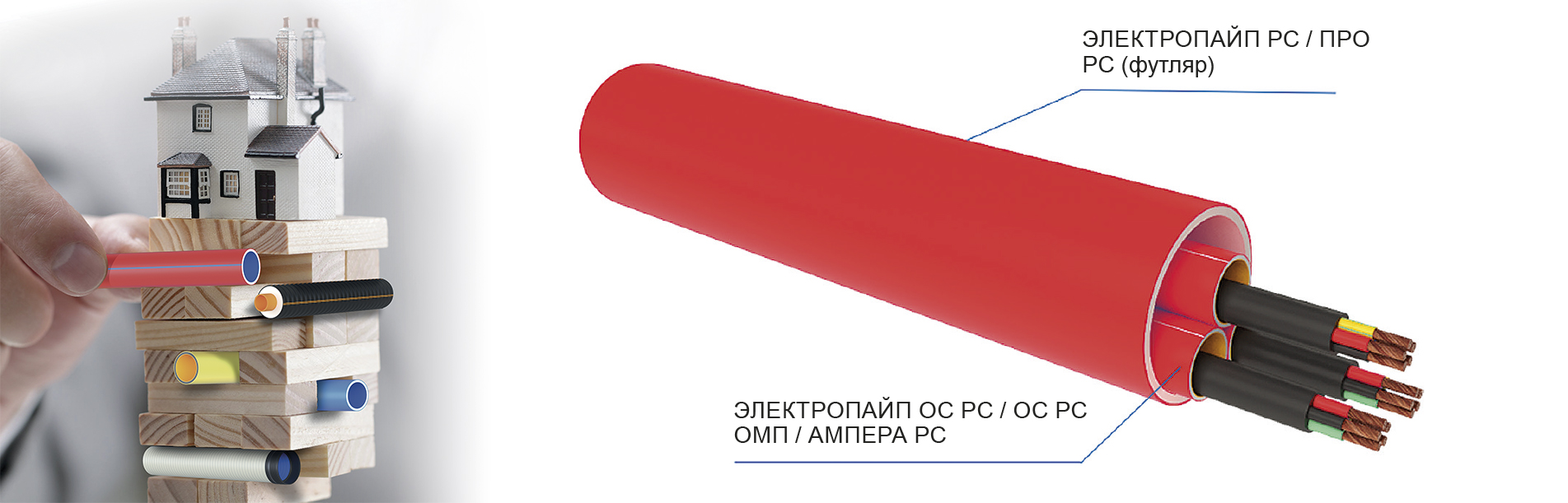

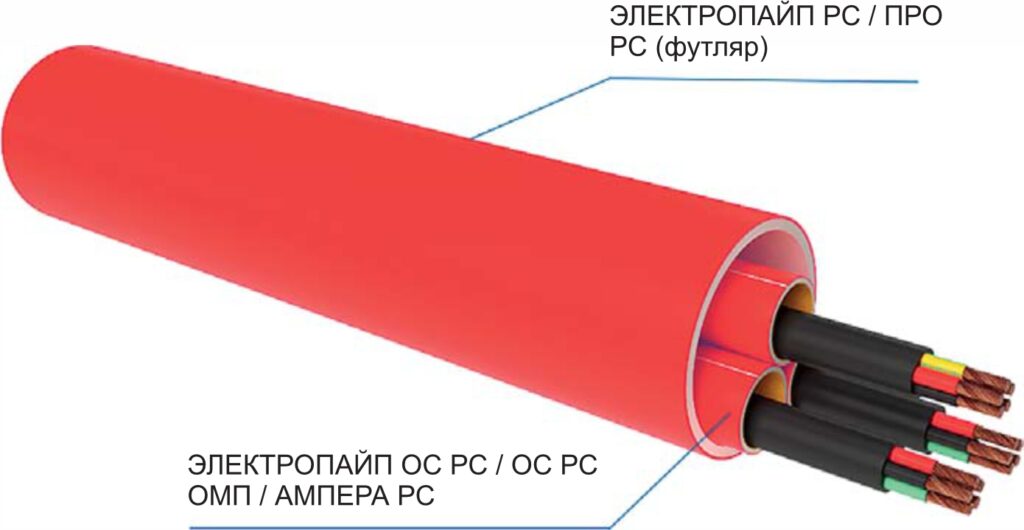

Документ предусматривает прокладку кабелей только в трубах с огнестойким внутренним слоем. Дополнительно в ГОСТ Р 70751 прописана возможность применения защитных футляров без негорючих слоев по принципу «труба-в-трубе» при пересечении автомагистралей и ЖД-путей (рисунок 1).

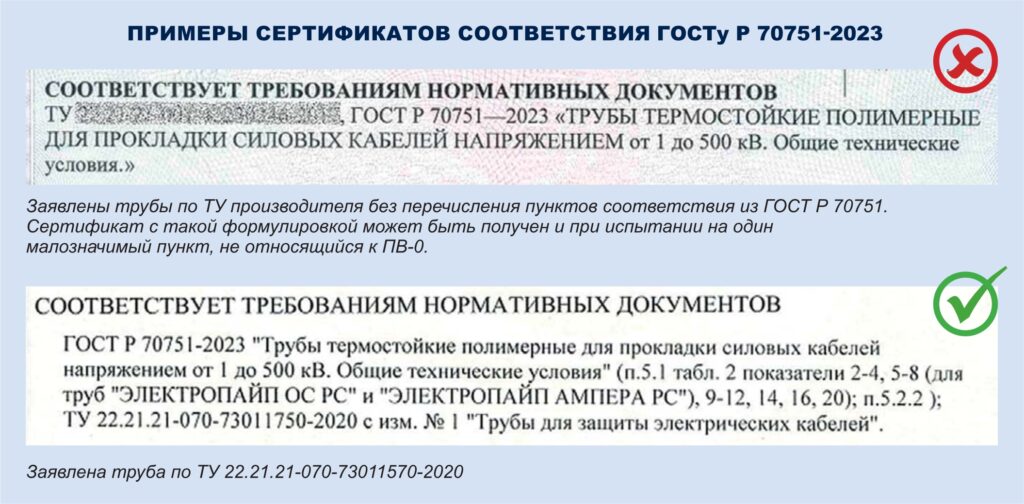

Ряд производителей уже получили добровольные сертификаты соответствия своей продукции без перечисления конкретных показателей из ГОСТ Р 70751, что вводит покупателей в заблуждение — непонятно, трубы сертифицированы как футляры или как стойкие к распространению горения, категория ПВ-0 (это обязательное требование для труб защиты кабелей). Сертификат соответствия выдается на основании протоколов испытаний, но их нет в свободном доступе, и разбираться в закрытии всех технических характеристик труб (их согласно таблице 2 ГОСТ Р 70751 — двадцать) сотрудник подрядной организации не может и не должен. Значит, эксплуатирующая организация должна продолжать контроль качества на применяемые оборудование и материалы. А органы сертификации должны выработать интуитивно понятную систему — является ли сертификат соответствия подтверждением одного или нескольких пунктов указанного документа или подтверждает полное соответствие всем заявленным требованиям.
Целью введения ГОСТ Р 70751 «Трубы термостойкие полимерные для прокладки силовых кабелей напряжением от 1 кВ до 500 кВ. Общие технические условия» является унификация технических требований эксплуатирующих организаций для создания долговечных кабельных трубных систем: обеспечение надежного электроснабжения потребителей, снижение аварийности силовых кабельных линий, минимизация затрат на строительные и электромонтажные работы в ходе эксплуатации КЛ.
Поэтому проектирование подземных кабельных линий и выбор защитных труб должен осуществляться на основании:
- ГОСТ Р МЭК 61386.1 и ГОСТ Р МЭК 61386.24 (для сетей до 1 кВ);
- ГОСТ Р 70751, СТО 34.012.3.3-038-2021 ПАО «Россети» и реестра аккредитованных поставщиков ПАО «Россети» (для сетей от 1 кВ до 500 кВ);
- наличия технических решений, обеспечивающих возможность определения места повреждения проложенных внутри труб кабелей и точной локализации места как на этапе приемо-сдаточных, так и во время периодических испытаний кабельной линии или колодцев.
Производитель кабеля при отработке ТЗ на поставку дает свои рекомендации по установке коробок транспозиции экранов кабелей в зависимости от его типа и условий эксплуатации. Проектом следует предусмотреть их присутствие в смете.
