«КАБЕЛЬ-news», № 10, 2010

22

Тема номера

ÑÂÅÐÕÏÐÎÂÎÄßÙÈÅ ÊÀÁÅËÈ

Ñâåðõïðîâîäÿùèå
êàáåëè äëÿ ëèíèé
ýëåêòðîïåðåäà÷è

«…Наши научно-исследовательские и производственные организа-

ции будут нацелены на внедрение инновационных технологий, таких,
как разработки с применением эффекта сверхпроводимости, особо ак-
туального для наших протяженных территорий. Мы продолжаем терять
гигантские объемы энергии при передаче ее по территории страны, ги-
гантские объемы. В будущем именно технология сверхпроводимости
кардинально изменит всю сферу производства, передачи и использо-
вания электроэнергии…»

Из послания Президента России Дмитрия Медведева

Федеральному Собранию Российской Федерации

12 ноября 2009 года

В

ажнейшей задачей, стоящей
перед энергетикой, является

создание эффективных и энер-
госберегающих систем переда-
чи энергии. Такое значительное
увеличение в 3—8 раз мощности
распределительных сетей (без из-
менения напряжения) может быть
достигнуто путем замены тради-
ционных силовых кабелей сверх-
проводящими.

Появление на рынке высоко-

температурных сверхпроводящих
(ВТСП) материалов с высокими
токонесущими характеристиками
создало принципиально новые
возможности для практического
использования этого явления.

ВЫСОЦКИЙ Виталий
Сергеевич, директор научного
направления, заведующий
отделением сверхпроводящих
проводов и кабелей
ОАО «ВНИИКП», д.т.н.

Основные преимущества си-

ловых ВТСП кабелей следующие:
высокая токовая нагрузка, малые
потери в сверхпроводнике, эко-
логическая чистота (отсутствие
масел, минимальное электромаг-
нитное и тепловое воздействие
на окружающую среду), высо-
кий уровень пожарной безопас-
ности.

В настоящее время НИОКР по

созданию силовых ВТСП кабель-
ных линий ведутся во многих про-
мышленно развитых и ряде раз-
вивающихся стран мира. Крупные
проекты есть в Японии, США,
Корее и Китае. В июле и августе
2006 года запущены в опытную
эксплуатацию ВТСП кабельные
линии длиной 350 и 200 м в США,
в 2008-м — кабельная линия дли-
ной 600 м (см. рис.).

Таким образом, работа по соз-

данию силовых ВТСП кабельных
линий признана актуальной во

всем мире, поскольку она позво-
ляет решить коренные проблемы
передачи больших потоков элек-
троэнергии и энергосбережения.

Между тем до 2007 г. в России

отсутствовало производство си-
ловых ВТСП кабельных линий и
ее основных компонентов.

ЯВЛЕНИЕ

СВЕРХПРОВОДИМОСТИ

И ЕГО ИССЛЕДОВАНИЕ

Сверхпроводимость — уни-

кальное явление природы, ко-
торое было открыто в 1911 году
голландским ученым Каммерлинг-
Оннесом. Некоторые металлы и
сплавы при сверхнизких темпера-
турах полностью теряют сопротив-
ление. В результате электрический
ток по проводам может протекать
без потерь. Это сулило неисчерпа-
емые возможности для примене-
ния сверхпроводимости во многих
областях науки и техники.


Page 3
background image

«КАБЕЛЬ-news», № 10, 2010

23

Тема номера

ÑÂÅÐÕÏÐÎÂÎÄßÙÈÅ ÊÀÁÅËÈ

Работы по сверхпроводимости

или связанные с ней были удосто-
ены нескольких нобелевских пре-
мий. В том числе были отмечены
ученые из СССР и России.

Х. Камерлинг-Оннес — за

открытие  сверхпроводимости
в 1913 году, Дж. Г. Беднорц и
К.А. Мюллер (Швейцария) в 1987
году — за открытие ВТСП, Л.Д.
Ландау (СССР) в 1962 году — за
пионерские исследования в фи-
зике твердого тела, П.Л. Капица
(СССР) в 1978 г. — за исследова-
ния в области низких температур,
В.Л. Гинзбург и А.А. Абрикосов в
2003 году — за теории сверхпро-
водимости и сверхтекучести.

Сверхпроводимость сущест-

вует только при очень низких
температурах, поэтому ее ис-
пользование требует охлаждения
сверхпроводящих устройств до
сверхнизких (криогенных) темпе-
ратур.

Обычные или низкотемпера-

турные сверхпроводники (НТСП)
могли работать только при очень
низких температурах, примерно
4—5

о

К или минус 269—268

о

С. Та-

кое охлаждение очень сложно и
дорого.

С открытием в 1986 году вы-

сокотемпературных сверхпро-

Рисунок. Наиболее крупные проекты сверхпроводящих

кабелей в мире

•  резкое снижение затрат на

охлаждение;

•  высокое значение критических

параметров;

• повышение

стабильности.

ПРЕДЫДУЩИЕ РАБОТЫ

ПО СВЕРХПРОВОДЯЩИМ

КАБЕЛЯМ

В СССР в 70-х годах начались

работы по кабелям на низкотем-
пературных сверхпроводниках.
Было создано несколько кабелей,
причем на одном из них был полу-
чен рекордный ток в 12,6 тыс. А.
Однако из-за сложности с охлаж-
дением эти проекты не были вне-
дрены. Подобные работы велись
также и в США.

После открытия ВТСП работы

по сверхпроводящим силовым
кабелям возобновились во всем
мире. Было создано несколь-
ко прототипов длиной от 5 до
30—100 м и затем три кабеля, по-
казанных на рисунке.

С 2005 года по инициативе

РАО ЕЭС были начаты работы по
разработке и внедрению сверх-
проводящих силовых кабелей на
высокотемпературных сверхпро-
водниках в России, в том числе
и представляемый проект по ка-

водников (ВТСП), способных ра-
ботать при температуре жидкого
азота (77

о

К или -196

о

С), появи-

лась возможность получения
преимуществ при использовании
сверхпроводящих устройств, по-
скольку резко упрощалось и уде-
шевлялось криогенное обеспече-
ние.

Преимущества высокотемпе-

ратурных сверхпроводников:


Page 4
background image

«КАБЕЛЬ-news», № 10, 2010

24

бельной линии длиной 200 м мощ-
ностью 50 МВА.

РОССИЙСКИЙ ПРОЕКТ

СОЗДАНИЯ ВТСП КАБЕЛЬНОЙ

ЛИНИИ

Создание базовых технологий

сверхпроводящих кабелей и сило-
вой электрической линии длиной
200 м на основе высокотемпера-
турных сверхпроводников.

Цель:

•  увеличение мощности (в 3—8

раз) распределительных сетей
мегаполисов путем замены
обычных силовых кабелей на
кабельные линии с использо-
ванием высокотемпературной
сверхпроводимости (ВТСП)
при существующем номиналь-
ном напряжении распредели-
тельных сетей.

Актуальность:

•  при передаче большой мощ-

ности на относительно низком
10—20 кВ (генераторном) на-
пряжении не требуется проме-
жуточных подстанций;

•  работы по созданию силовых

ВТСП кабельных линий при-
знаны актуальными во всем
мире, поскольку они позво-
ляют решить коренные про-
блемы передачи больших

потоков электроэнергии и
энергосбережения.
В результате реализации про-

екта были разработаны и созданы:
•  базовая технология производ-

ства силовых ВТСП кабельных
линий для распределительных
сетей;

• опытный образец силовой

ВТСП кабельной линии дли-
ной 200 м на напряжение
20 кВ и мощностью 50/70 МВА,
запланированный в дальней-
шем для установки и опытно-
промышленной эксплуатации в
энергосети г. Москвы;

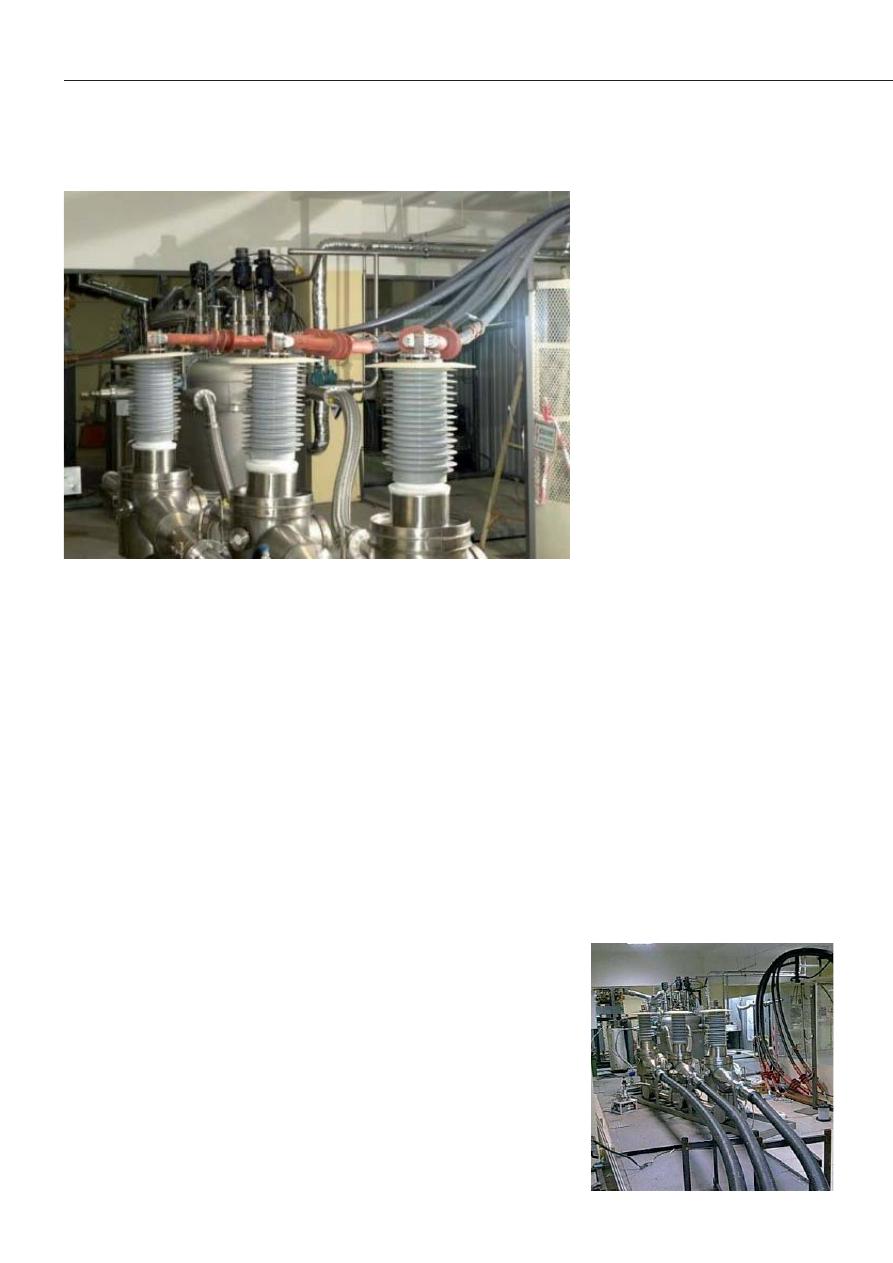

• высокоэффективные токовые

вводы с малыми потерями —
связь между энергосистемой,
системой криогенного обеспе-
чения и собственно сверхпро-
водящим кабелем;

• опытный образец автоном-

ной модульной системы крио-
обеспечения ВТСП кабельных
линий на жидком азоте с ис-
пользованием турбомашин на
неоне холодопроизводительно-
стью до 8 кВт;

•  уникальный полигон для ис-

пытаний сверхпроводящего
оборудования любого типа под
нагрузкой при напряжениях до
110 кВ.

Тема номера

ÑÂÅÐÕÏÐÎÂÎÄßÙÈÅ ÊÀÁÅËÈ

Сверхпроводящая кабельная

линия успешно прошла приемоч-
ные испытания. Полученные пара-
метры:
•  время захолаживания (готов-

ности к работе) — 30 часов;

•  рабочие температуры в канале

(криостате) кабеля — 66—77

о

К

(-196—207

о

С);

•  критический ток (ток потери

сверхпроводимости) — не ме-
нее 5200 А;

•  передаваемая мощность при

номинальном токе — 50 МВА
(1500 А — 20000 В — три
фазы);

•  ток короткого замыкания с ам-

плитудой 44 кА — 0,4 с — без
повреждений.
После дополнительных испы-

таний на полигоне, к концу 2010
года, сверхпроводящая кабель-
ная линия должна быть установ-
лена в энергосистему г. Москвы
на подстанции 110 кВ «Динамо»
на Ходынском поле. Созданный
опытный образец силовой ВТСП
кабельной линии является по
своим параметрам (длина и пере-
даваемая мощность) крупней-
шим силовым сверхпроводящим
кабелем в Европе и третьим-
четвертым в мире.

Сегодня уже разработана рос-

сийская технология создания
энергосберегающих, эффектив-
ных и экологически чистых сверх-
проводящих кабельных линий.

Наши компании готовы к их

промышленному производству и
внедрению.
