Для подключения кабелей к оборудованию с проходными изоляторами типа С в значительном числе проектов требуется применение экранированных адаптеров. Эта потребность обычно обусловлена классом напряжения 35 кВ или (для уровней напряжения 6–20 кВ) сечением кабеля, превышающим 300 мм2, малыми габаритами кабельного отсека и прочими конструктивными особенностями подключаемого оборудования (например, в случае расщепленной фазы или при необходимости подключения нескольких кабелей).

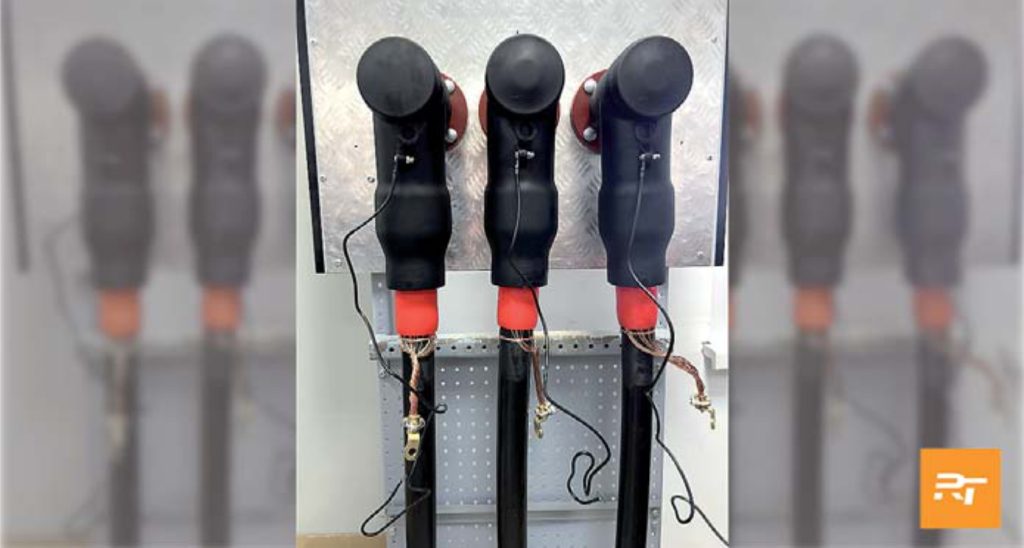

Компания Райтек возобновила серийное производство экранированных адаптеров RSTI-RU (рисунок 1) на все классы напряжения до 42 кВ для подключения кабелей с пластмассовой изоляцией (СПЭ, ЭПР) к компактным распределительным устройствам с бушингами типа С. Номенклатурный перечень включает адаптеры для фронтального (RSTI-RU) и параллельного (RSTI-CC-RU) подключения кабелей, а также ОПН (RSTI-CC-68SA-RU).
Диапазоны применения адаптеров разработаны для подключения кабелей сечением 35–800 мм2 с диаметром изоляции 12,7–59,0 мм. Особенности экранированных адаптеров RT Raytech:
- широкий диапазон применения;
- универсальная герметичная конструкция;
- интегрированная вставка, позволяющая проверить отсутствие напряжения;
- простой монтаж без специального инструмента.

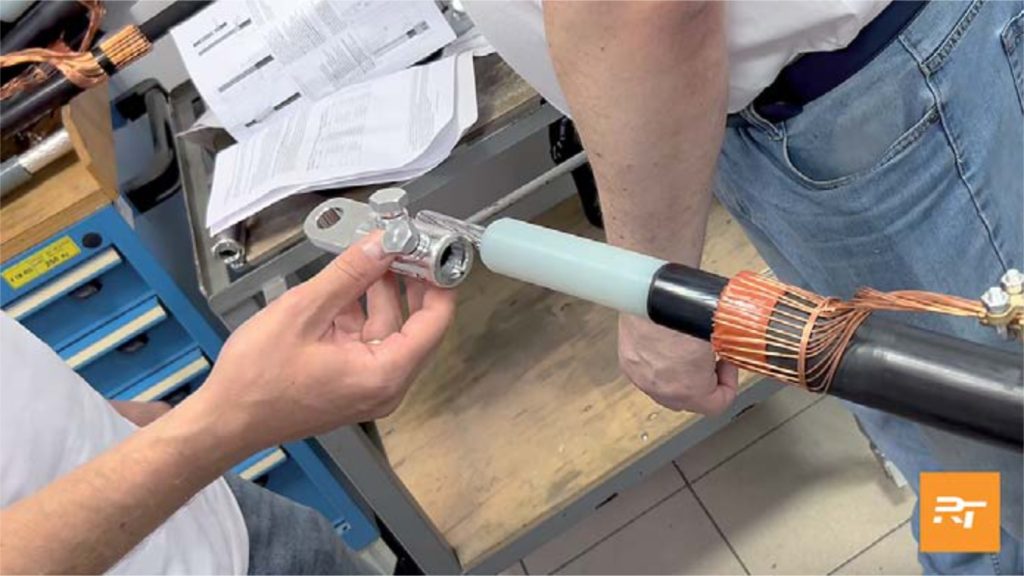

Конструкция экранированных адаптеров основана на механических болтовых наконечниках типа BLMC-RU (рисунок 2), гарантирующих надежность электрического контакта в диапазоне сечений жил кабеля от 35 до 800 мм2 с учетом девиации их диаметра из-за разной степени уплотнения.
Cиликоновый каучук (LSR) в качестве исходного сырья для производства конуса выравнивания напряженности электрического поля обеспечивает его эластичность и широкий диапазон применения. Это гарантирует стабильные характеристики выравнивания напряженности электрического поля в месте среза полупроводящего экрана кабеля с учетом вариативности его диаметра по изоляции из-за разницы ее толщины и степени уплотнения жилы.

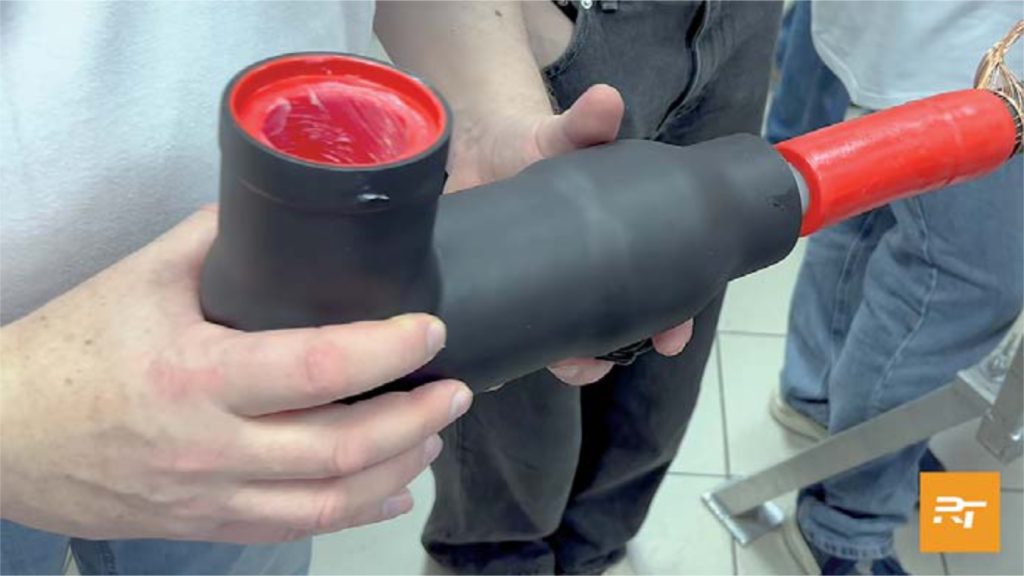

Конструкция стресс-конуса разработана для установки на одножильные кабели с медным проволочным экраном и гарантирует корректное позиционирование управляющего электрода относительно места среза полупроводящего экрана кабеля, а также его надежную герметизацию (рисунок 3). При применении адаптеров для кабелей других конструкций используются дополнительные наборы. Например, для трехжильных кабелей с медным проволочным экраном — набор RSTI-TRF-RU.
Наружный экранированный слой производится формовым методом, что позволяет обеспечить необходимую толщину, повысить прочность и целостность конструкции адаптера, а также гарантирует безопасность эксплуатации на протяжении всего срока службы.

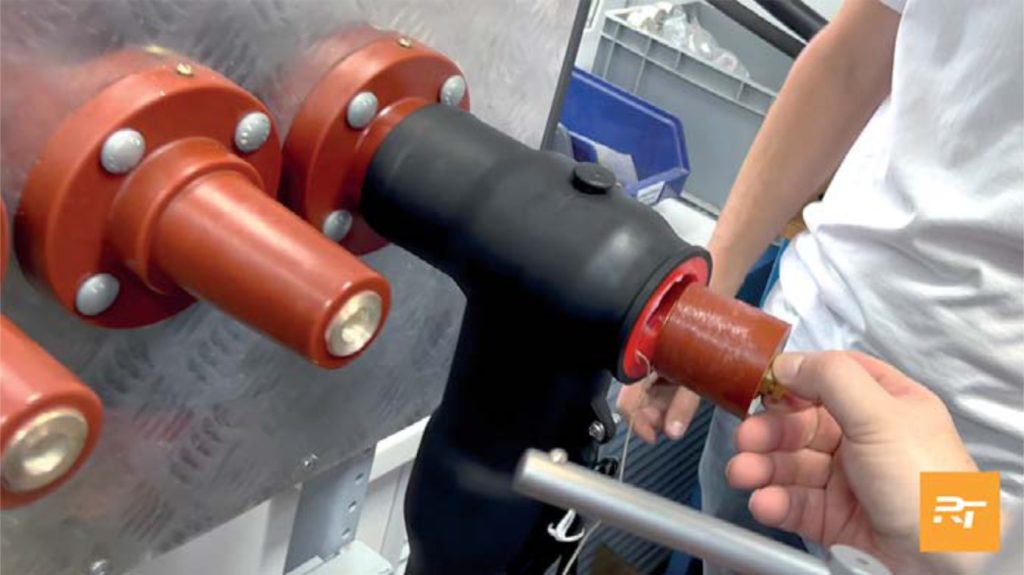

Эпоксидная изолирующая заглушка снабжена измерительной емкостной вставкой, что позволяет безопасно произвести проверку отсутствия напряжения без отключения адаптера (рисунок 4).
Экранированная эластичная крышка адаптера устанавливается с применением технологии двойной фиксации: измерительной вставкой эпоксидной заглушки и контуром герметизации тела адаптера. Это конструктивное решение позволяет обеспечить надежную герметизацию, плотное прилегание крышки и целостность конструкции адаптера в различных условиях.
Система экранированных адаптеров RSTI-RU торговой марки RT Raytech разработана для кабелей и оборудования, применяемых в электросетевом хозяйстве предприятий России и стран СНГ, учитывает особенности конструкции, режимы работы сети и условия эксплуатации.
За дополнительной информацией вы можете обратиться к ближайшему региональному представителю ООО «Райтек».
