25
Сергей
КОНДРАШОВ
,
главный
инженер
16
РЭР
управления
кабельных
сетей
Южного
округа
филиала
«
Россети
Московский
регион
» — «
Московские
кабельные
сети
»
«
Россети
Московский
регион
»
внедрили
метод
резистивного
заземления
нейтрали
в
сети
6–10
кВ
в
Москве
«
Россети
Московский
регион
»
применили
метод
низкоомно
-
го
резистивного
заземления
нейтрали
в
сети
6–10
кВ
,
внедре
-
ние
которого
значительно
повысит
надежность
и
беспере
-
бойность
электроснабжения
потребителей
.
При
разработке
проектного
решения
был
использован
передовой
отече
-
ственный
и
зарубежный
опыт
строительства
и
эксплуата
-
ции
аналогичных
сетевых
объектов
.
М
одернизация
оборудования
проведена
на
подстанции
110/10/6
кВ
«
Бирюлево
»,
находя
-
щейся
на
балансе
и
в
эксплуатации
филиала
ПАО
«
Россети
Московский
регион
» — «
Мос
-
ковские
высоковольтные
сети
» (
МВС
).
Расположена
подстанция
в
районе
«
Бирюлево
Западное
»
Южного
ад
-
министративного
округа
Москвы
и
предназначена
для
электроснабжения
производственных
и
бытовых
потре
-
бителей
.
Также
модернизация
проведена
в
распределительной
сети
6
кВ
16
и
24
ремонтно
-
эксплуатационных
районов
(
РЭР
)
Управления
кабельных
сетей
Южного
округа
фи
-
лиала
ПАО
«
Россети
Московский
регион
» — «
Московские
кабельные
сети
» (
МКС
).
Строительно
-
монтажные
и
пусконаладочные
работы
на
подстанции
«
Бирюлево
»
были
выполнены
в
22
ячейках
распределительного
устройства
6
кВ
,
в
двух
ТДГР
6
кВ
,
установлены
два
РЗН
6
кВ
,
а
также
в
7
распределитель
-
ных
пунктах
и
в
10
трансформаторных
подстанциях
на
территории
16
РЭР
и
24
РЭР
.
Испытания
работы
низкоомного
резистивного
за
-
земления
нейтрали
в
сети
6
кВ
были
проведены
в
два
этапа
.
На
первом
этапе
во
время
установки
переносно
-
го
защитного
заземления
95
мм
2
на
фазу
«
К
»
линейного
разъединителя
в
РП
5618 (16
РЭР
)
в
сторону
подстанции
«
Бирюлево
»
для
имитации
ОЗЗ
и
последующего
включе
-
ния
масляного
выключателя
на
подстанции
«
Бирюлево
»
фидера
РП
5618
защита
отработала
в
штатном
режиме
.
На
втором
этапе
испытания
проведены
путем
установки
переносного
защитного
заземления
95
мм
2
на
одну
фазу
ТП
5719-
Б
(16
РЭР
)
для
имитации
ОЗЗ
и
последующей
подачей
напряжения
из
РП
5618
в
сторону
ТП
5719-
Б
.
Испытания
прошли
успешно
,
метод
низкоомного
рези
-
стивного
заземления
нейтрали
в
сети
6
кВ
показал
свою
эффективность
.
Суть
метода
заключается
в
снижении
нагрузки
на
сеть
при
однофазных
замыканиях
на
землю
путем
отключения
ОЗЗ
в
течение
минимально
возможного
времени
и
с
за
-
данной
селективностью
релейной
защиты
и
автоматики
.
Быстродействие
релейной
защиты
при
низкоомном
резистивном
заземлении
нейтрали
способствует
умень
-
шению
повреждаемости
кабельных
линий
электропе
-
редачи
6–10
кВ
и
оборудования
в
трансформаторных
и
распределительных
подстанциях
,
существенно
снижа
-
26
Ежеквартальный
спецвыпуск
№
1(32),
март
2024
Методы
и
средства
контроля
ет
феррорезонансные
процессы
.
Кроме
того
,
метод
является
эффек
-
тивным
средством
для
быстрого
отыскания
участка
электрической
сети
с
однофазным
замыканием
на
землю
и
последующего
восстанов
-
ления
электроснабжения
.
Правилами
устройства
электро
-
установок
(
ПУЭ
)
установлен
режим
эксплуатации
электрических
сетей
напряжением
6
кВ
с
изолированной
нейтралью
,
с
нейтралью
,
зазем
-
ленной
через
дугогасящий
реак
-
тор
,
или
с
нейтралью
,
заземленной
через
резистор
.
С
момента
строи
-
тельства
на
подстанции
«
Бирюле
-
во
»
кабельные
сети
напряжением
6–10
кВ
работают
с
изолированной
(
компенсированной
через
дугогася
-
щий
реактор
)
нейтралью
.
Релейная
защита
от
однофазных
замыканий
на
землю
в
таких
сетях
не
способна
селективно
обнаружить
и
(
или
)
от
-
ключить
аварийное
присоединение
и
выполняется
с
дей
-
ствием
на
сигнал
.
В
рамках
пилотного
проекта
была
проведена
модер
-
низация
автоматизированной
системы
управления
тех
-
нологическими
процессами
на
подстанции
«
Бирюлево
»,
осуществлен
перевод
кабельной
сети
6
кВ
на
низкоомное
резистивное
заземление
нейтрали
,
заменены
трансфор
-
маторы
тока
6
кВ
и
трансформаторы
тока
нулевой
после
-
довательности
в
существующих
ячейках
комплектных
распредустройств
,
а
также
заменен
кабель
6
кВ
от
яче
-
ек
6
кВ
до
устройств
резистивного
заземления
нейтрали
с
применением
силового
кабеля
с
алюминиевой
жилой
и
изоляцией
из
сшитого
полиэтилена
.
Все
оборудова
-
ние
—
отечественного
производства
.
В
частности
,
к
установке
было
принято
устройство
за
-
земления
нейтрали
сети
6
кВ
типа
ВРК
-346-6
с
резисто
-
ром
номинальным
сопротивлением
10
Ом
и
ФПН
(
филь
-
тром
нулевой
последовательности
)
мощностью
1200
кВА
,
входящими
в
состав
устройства
.
ФПН
представляет
собой
трехфазный
трансформатор
со
схемой
соединения
обмо
-
ток
Z-0,
не
имеющий
низковольтной
вторичной
обмотки
.
Резистор
включается
между
нулевой
точкой
обмотки
вы
-
сокого
напряжения
ФПН
и
контуром
заземления
.
Для
целей
релейной
защиты
и
автоматики
на
подстан
-
ции
«
Бирюлево
»
были
применены
микропроцессорные
устройства
,
позволяющие
осуществлять
их
дистанцион
-
ную
настройку
и
мониторинг
состояния
.
Реконструкция
коснулась
следующих
ячеек
6
кВ
:
ввода
,
секционного
вы
-
ключателя
,
отходящих
линий
,
заземляющего
резистора
и
ТН
.
Были
установлены
новые
модули
релейной
защиты
конкретно
для
защиты
от
однофазных
замыканий
на
зем
-
лю
.
Существующая
защита
МТЗ
(
максимально
токовая
защита
)
не
менялась
,
она
работает
параллельно
с
новой
защитой
от
однофазных
замыканий
.
Также
специалисты
провели
модернизацию
АСУЭ
подстанции
«
Бирюлево
»,
которая
представляет
собой
многофункциональную
,
двухуровневую
систему
,
состоя
-
щую
из
информационно
-
измерительных
каналов
(
ИИК
),
измерительно
-
вычислительного
комплекса
электроуста
-
новки
(
ИВКЭ
),
выполняющего
функции
информацион
-
но
-
вычислительного
комплекса
(
ИВК
),
и
системы
обеспе
-
чения
единого
времени
(
СОЕВ
).
1
уровень
—
ИИК
,
включающие
измерительные
транс
-
форматоры
тока
(
ТТ
)
класса
точности
0,2S,
измеритель
-
ные
трансформаторы
напряжения
(
ТН
)
класса
точности
0,2
и
счетчики
электрической
энергии
многофункциональ
-
ные
типа
СЭТ
-4
ТМ
класса
точности
0,2S/0,5;
вторичные
электрические
цепи
;
технические
средства
каналов
пере
-
дачи
данных
.
2
уровень
—
ИВКЭ
,
включает
в
себя
УСПД
типа
RTU
325L
и
средства
передачи
данных
.
В
частности
,
проведена
модернизация
информацион
-
но
-
измерительных
каналов
6
кВ
,
осуществлена
замена
измерительных
трансформаторов
тока
присоединений
6
кВ
и
замена
приборов
учета
,
так
как
срок
их
эксплуата
-
ции
превысил
половину
межповерочного
интервала
.
Проведена
адаптация
существующих
систем
релей
-
ной
защиты
к
новым
условиям
работы
в
распределитель
-
ной
сети
6
кВ
.
На
подстанциях
,
релейная
защита
которых
построена
на
электромеханических
реле
,
кроме
дополни
-

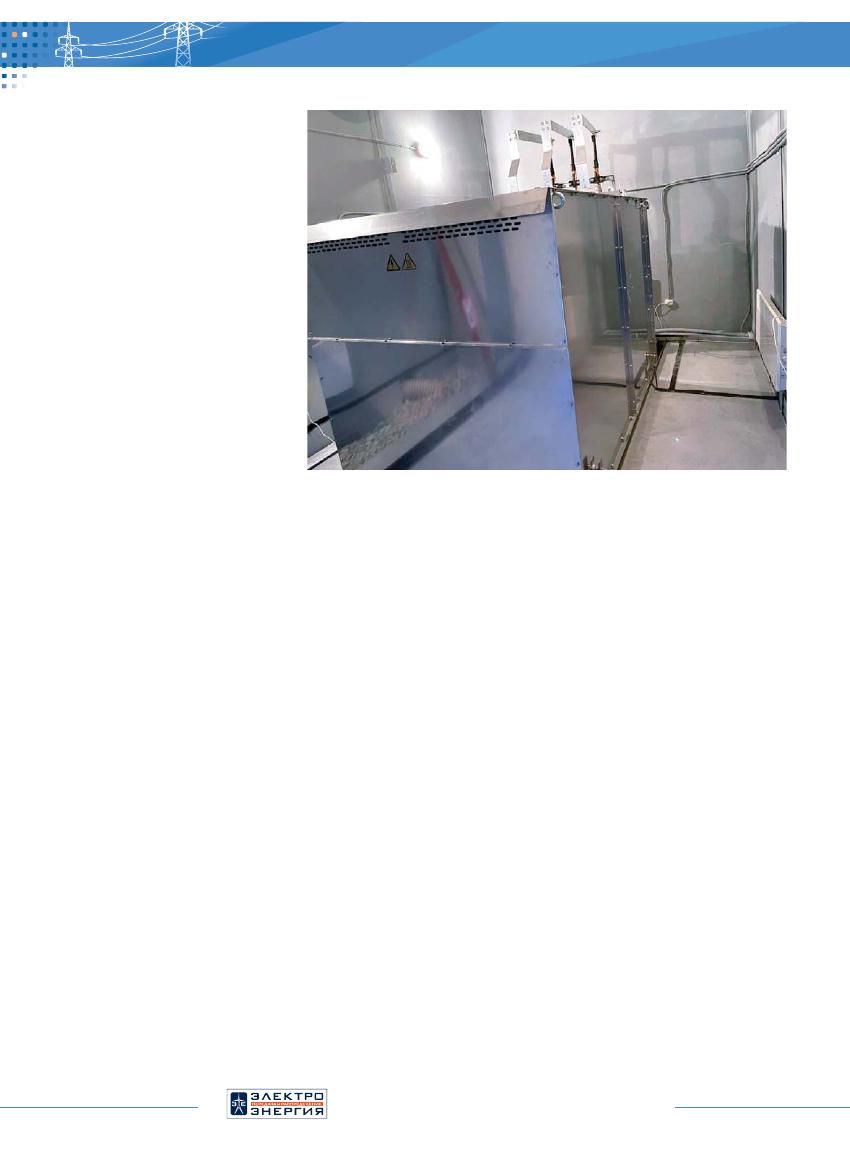

Камера
резистора
6
кВ
типа
ВРК
-346-6
на
подстанции
«
Бирюлево
»
компании
«
Россети
Московский
регион
» — «
Московские
высоковольтные
сети
»
27
тельного
трансформатора
тока
нулевой
последователь
-
ности
(
ТТНП
)
добавлены
трансформаторы
напряжения
с
функцией
измерения
напряжения
нулевой
последова
-
тельности
(
для
РП
с
направленными
защитами
)
и
проло
-
жены
соответствующие
цепи
питания
и
управления
.
На
пружинные
приводы
выключателей
ПП
-61
и
ПП
-67
установлены
дополнительные
реле
прямого
действия
и
со
-
леноиды
отключения
выключателя
.
Установка
РТВ
или
РТМ
в
привод
с
прямым
действием
на
отклю
-
чение
от
вторичного
тока
ТТНП
не
пред
-
ставляется
возможной
,
так
как
допустимая
нагрузка
ТТНП
при
классе
точности
10
Р
составляет
единицы
ВА
,
а
потребляемая
мощность
реле
(
например
,
РТВ
)
составляет
40–110
ВА
.
Таким
образом
,
срабатывание
реле
и
выключателя
в
данном
случае
не
гарантируется
.
Отключение
привода
защи
-
тами
непрямого
действия
осуществляется
с
использованием
электромагнита
отклю
-
чения
дистанционного
управления
.
Питание
цепей
электромагнита
отключения
и
реле
осуществляется
от
щита
питания
собствен
-
ных
нужд
РП
,
оснащенного
автоматическим
вводом
резерва
(
АВР
).
Для
обеспечения
действия
направлен
-
ной
релейной
защиты
от
однофазных
за
-
мыканий
на
землю
необходимо
измерять
ток
нулевой
последовательности
и
на
-
пряжение
нулевой
последовательности
,
поэтому
на
РП
должен
быть
установлен
трансформатор
напряжения
с
функцией
измерения
напряжения
нулевой
последо
-
вательности
(
имеющий
вторичную
обмот
-
ку
,
соединенную
по
схеме
разомкнутого
тре
угольника
).
Введение
релейных
защит
,
действу
-
ющих
на
отключение
ОЗЗ
,
предполагает
сохранение
действующей
системы
сигна
-
лизации
при
ОЗЗ
,
поэтому
были
дополни
-
тельно
установлены
ТТНП
на
все
кабель
-
ные
линии
,
отходящие
от
РП
,
а
также
на
кабели
вводных
ячеек
РП
.
Низкоомное
резистивное
заземление
нейтрали
с
отключением
поврежденных
участков
сети
действием
релейной
защи
-
ты
и
автоматики
целесообразно
приме
-
нять
в
сетях
,
где
обеспечена
необходимая
степень
резервирования
и
автоматизации
распределительных
сетей
.
Так
как
при
таком
методе
заземления
нейтрали
теря
-
ется
преимущество
сети
с
изолированной
нейтралью
—
потребитель
отключается
по
всем
трем
фазам
поврежденной
линии
.

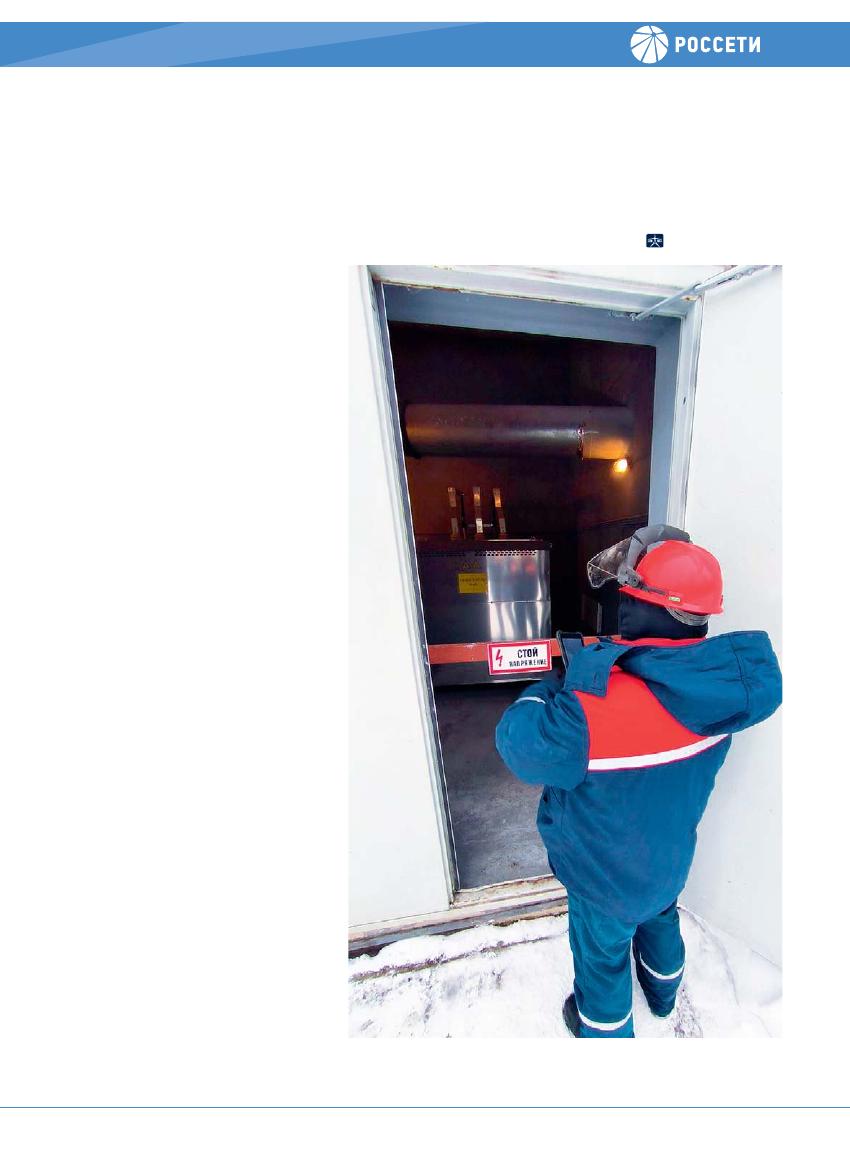

Персонал
«
Россети
Московский
регион
»
проводит
осмотр
камеры
резистора
Резистивное
заземление
нейтрали
также
необходимо
там
,
где
при
ОЗЗ
может
возникнуть
опасность
для
людей
и
животных
при
попадании
под
шаговое
напряжение
или
напряжение
прикосновения
.
Результат
пилотного
проекта
превзошел
ожидания
и
стал
настоящим
технологическим
прорывом
.
В
2024
году
данный
метод
планируется
к
широкому
применению
на
территории
Московского
региона
.
Оригинал статьи: «Россети Московский регион» внедрили метод резистивного заземления нейтрали в сети 6–10 кВ в Москве
«Россети Московский регион» применили метод низкоомного резистивного заземления нейтрали в сети 6–10 кВ, внедрение которого значительно повысит надежность и бесперебойность электроснабжения потребителей. При разработке проектного решения был использован передовой отечественный и зарубежный опыт строительства и эксплуатации аналогичных сетевых объектов.
