Решения EKF для распределительных устройств 6(10) кВ

Развитие современных городов и рост экономики требуют увеличения энергетических мощностей. Ежегодно в эксплуатацию вводятся новые энергообъекты. Реализация одного крупного проекта — длительный процесс, требующий значительных трудозатрат. После создания проекта и выбора поставщика самый долгий этап — подбор и поставка комплектующих, особенно если закупка ведется у разных производителей.

EKF уже много лет известен на рынке оборудования для низкого напряжения, продукты бренда используются для сборки низковольтных комплектных устройств (НКУ). Среди ассортимента для низкого напряжения: воздушные выключатели, выключатели в литом корпусе, рубильники, модульное оборудование. Для решения задач по производству готовых трансформаторных подстанций 10/0,4 кВ EKF расширяет предложение оборудования в классе напряжения 6(10) кВ. Это вакуумные выключатели, выключатели нагрузки, измерительные трансформаторы тока и напряжения, терминалы релейной защиты, разъединители, ограничители перенапряжений. От надежной работы оборудования подстанций зависит бесперебойное и качественное электроснабжение потребителей. Наличие широкого ассортимента оборудования EKF для напряжения 10/0,4 кВ упрощает подбор и поставку комплектующих от одного производителя при строительстве и ретрофите энергообъектов.

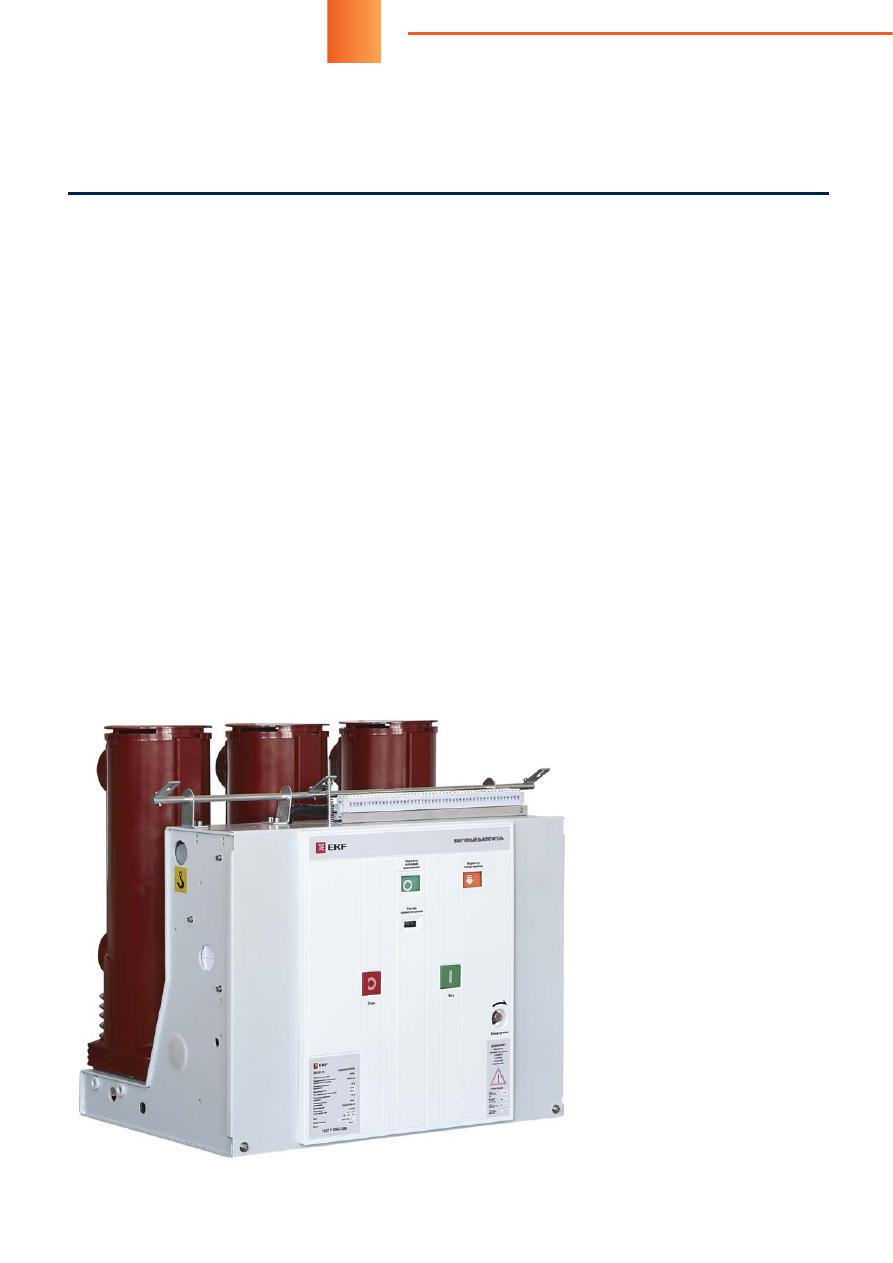

ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ EKF STINGRAY

Один из наиболее важных и дорогостоящих элементов ячеек 6(10) кВ — вакуумный выключатель. Вакуумные выключатели серии EKF Stingray предназначены для работы в распределительных устройствах, таких как КСО и КРУ, в сетях трехфазного переменного тока частотой 50 Гц, номинальным напряжением 10 кВ с изолированной нейтралью. Основная задача выключателя — защита оборудования потребителей среднего напряжения 6(10) кВ при возникновении аварийных ситуаций.

Выключатели EKF Stingray могут использоваться при замене (ретрофите) старых масляных выключателей в существующих распределительных устройствах. По оценкам экспертов, потребность рынка в выключателях 6(10) кВ — 7000 штук в год. Общее количество выключателей, установленных в России, — около 700 000 штук. Примерно половина из них — масляные, которые можно заменить на вакуумные для повышения надежности и упрощения эксплуатации.

Использование вакуума в качестве дугогасящей среды снижает риск возникновения пожара и не требует постоянного технического обслуживания по сравнению с масляными аналогами. Кроме того, при аварийной ситуации с масляным выключателем существует большой риск утечки масла и загрязнения окружающей среды, особенно это актуально для объектов, расположенных вблизи водоемов. По сравнению с элегазовыми выключателями у вакуумных также есть несколько преимуществ: они компактнее, а вакуум безопаснее элегаза SF₆.

Вакуумный выключатель должен в короткое время произвести надежное отключение токов короткого замыкания, достигающих значения в несколько десятков тысяч ампер. Это помогает предотвратить преждевременное старение изоляции кабельной линии и не допустить ее разрушения, защитить используемое высоковольтное оборудование. Ремонт или замена высоковольтного электродвигателя может стоить предприятию существенной части годового бюджета на ремонт, а также может привести к незапланированному простою технологического процесса. Для предотвращения подобных ситуаций вакуумные выключатели должны обеспечивать максимальную надежность работы оборудования и простоту эксплуатации.

Одна из особенностей современных вакуумных выключателей EKF Stingray — низкий ток среза при коммутации выключателя до 2 А. Это достигается за счет применения накладок из сплава CuCr и особой формы главных контактов. В момент срабатывания выключателя электрическая дуга между контактами вращается и разбивается на множество отдельных разрядов за счет образующегося аксиального магнитного поля. Это позволяет отключать ток КЗ до 40 000 А, повысить ресурс контактов выключателя и исключить их техническое обслуживание в течение всего срока эксплуатации.

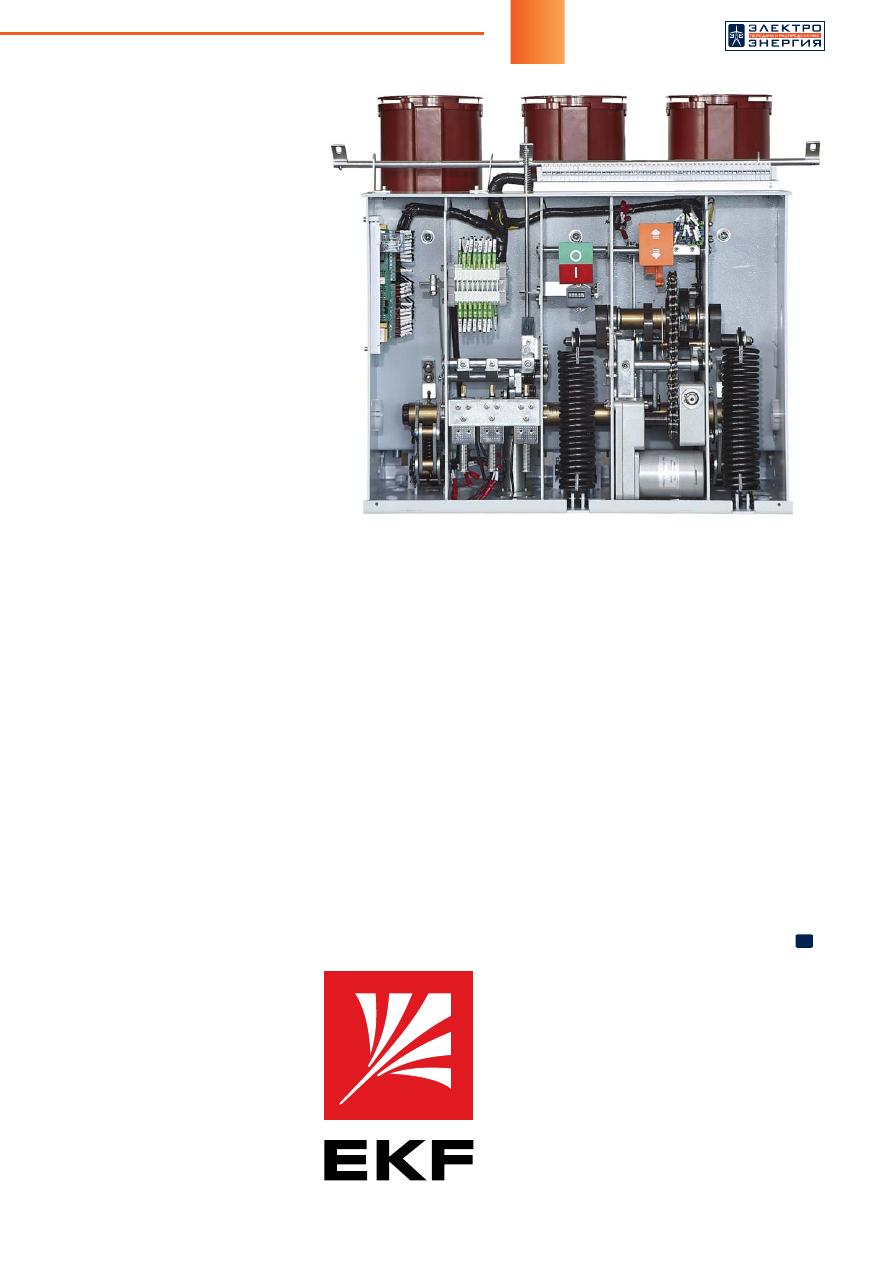

Вакуумные выключатели EKF Stingray оснащены проверенным временем пружинно-моторным приводом, который обеспечивает удобное ручное включение при отсутствии оперативного питания. Для сравнения, в вакуумных выключателях с электромагнитным приводом для этого требуется отдельное устройство — ручной генератор, который должен находиться у оперативного персонала или на объекте. Такие устройства могут быть утеряны, что делает невозможным ручное включение при необходимости. В результате увеличивается время включения вводных выключателей на подстанции, что может привести к убыткам из-за простоя технологического оборудования.

Вакуумный выключатель EKF Stingray имеет встроенные дополнительные катушки отключения, обеспечивающие отключение выключателя по токовым цепям в схемах на негарантированном оперативном питании при близком коротком замыкании.

Цикл АПВ реализуется с помощью устройства релейной защиты EKF Relite52 в соответствии с нормативной документацией. Благодаря быстродействию вакуумного выключателя отключение производится менее чем за 0,06 с, а повторное включение происходит с задержкой в 0,3 с, позволяя вернуть электроснабжение и избежать убытков и неудобств. Второе включение, если вакуумный выключатель срабатывает в первый раз, происходит через три минуты после первого. Если и в этот раз проблема не решена, то дальнейшее взведение выключателя блокируется.

Выключатель EKF Stingray производится в стационарном (для КСО) и выкатном исполнении (для КРУ), имеет разное исполнение по межполюсному расстоянию 150 мм, 210 мм и 275 мм, что позволяет применять его в проектах нового строительства шкафов КРУ и ячеек КСО.

Комплексное предложение EKF широкой линейки силового оборудования в классах напряжения 10 кВ и 0,4 кВ позволяет производителям трансформаторных подстанций получать надежные комплектующие в короткие сроки, а потребителям — экспертную поддержку от производителя.
