Повышение надежности грозозащиты линий электропередачи

Page 1
background image

Page 2
background image

70

Повышение надежности
грозозащиты линий
электропередачи

ВОЗДУШНЫЕ

ЛИНИИ

Н

а



сегодняшний



день



около

 95 %

ЛЭП

 110

кВ



и



выше



защищены



от



атмосферных



перена

-

пряжений



канатами



типа



ТК



и



С



в



качестве



грозозащиты

Согласно



выводам

сделанным



на



основе



сбора



статистических



данных

про

-

веденных



ПАО

  «

Россети

»,

видно

что



основной



причиной



поврежде

-

ний



грозозащитных



тросов



являют

-

ся



износ



и



старение

, —

около

 40 %.

Повреждения

связанные



с



атмос

-

ферными



перенапряжениями

со

-

ставляют

 21 %,

с



посторонними



вмешательствами

 — 10,6 %.

Та

-

ким



образом

мы



можем



говорить



о



практической



непригодности



гру

-

зовых



канатов



марок



ТК



и



С



к



при

-

менению



в



качестве



грозозащит

-

ных



тросов

Для



решения



данной



проблемы



предприятие



ООО

 «

ЭМ

-

КАБЕЛЬ

»,

входящее



в



ГК

 «

ОПТИК

-

ЭНЕРГО

»,

разработало



коррози

-

онностойкий



грозозащитный



трос



марки



ГТК

Конструктивно



он



ана

-

логичен



канатам



ТК

 —

также



име

-

ет



несколько



разнонаправленных



повивов



из



стальных



проволок

Главным



отличием



ГТК



является



алюминиевое



антикоррозионное



покрытие

наложенное



на



сталь



методом



плакирования

.

Плакирование

 —

метод



на

-

несения



тонкого



защитного



слоя



металла



на



поверхность



другого



металла

в



данном



случае



алю

-

миния



на



стальную



проволоку

при



котором



происходит



холодная



сварка



металлов



за



счет



большой



сдавливающей



силы

Главной



особенностью



этого



метода



явля

-

ется



взаимная



диффузия



молекул



металлов



без



нагрева



на



глубину



до

 5

мкм

Диффузия



происходит



под



высоким



давлением



внутри



камеры

в



которую



экструдирова

-

нием



подается



пластичный



алю

-

миний

нагретый



до



температуры



400 °

С

В



дальнейшем



получен

-

ный



продукт



может



быть



подвер

-

гнут



калибровке



или



волочению



с



суммарным



обжатием



до

 95 %,

при



этом



хорошая



адгезия



за



счет



диффузии



гарантирует



пропорци

-

ональное



уменьшение



диаметра



стальной



проволоки



и



алюмини

-

евого



покрытия



без



отслоений



и



сдиров

Сравним



коррозионную



стой

-

кость



оцинкованной



и



плакиро

-

ванной



алюминием



проволок

.

При



погружении



стальной



про

-

волоки



в



раствор



электролита



происходит



образование



ионов



на



поверхности



проволоки



и

как



следствие

ее



коррозия

Алюми

-

ний



аналогично



подвергается



кор

-

розии



в



электролите

Снижение



массы



стали

погруженной



в



рас

-

твор



независимо



от



алюминия

составляет

 0,2

мг

/

день

что



при

-

мерно



в

 20

раз



выше



скорости



коррозии



алюминия

Однако



при



погружении



соединенных



вме

-

сте



стали



и



алюминия



в



раствор



электролита

скорость



коррозии



резко



изменяется

В



этом



слу

-

чае



алюминий



выступает



в



роли



катода

а



сталь

 —

в



роли



анода

в



соответствии



с



их



потенциа

-

лами



ионизации

Как



следствие

алюминий



расходуется



намного



быстрее

а



сталь



не



коррозирует



и



ее



масса



не



изменяется



даже



в



коррозионно

-

активной



среде



(3 %

хлорида



натрия

).

Что



каса

-

ется



оцинкованной



проволоки

то



защитное



действие



цинкового



слоя



в



той



же



среде



продлилось



недолго



и



в



течение



пятилетнего



периода



началось



разрушение

Проволока



стальная

плакиро

-

ванная



алюминием

напротив

не



потеряла



своей



первоначальной



прочности



в



течение

 5

лет

и



будет



еще



служить



в



течение



длитель

-

ного



времени

Нельзя



не



отметить



еще



один



существенный



недостаток



оцин

-

Зотов



Д

.

Р

.,

руководитель

службы



по



продажам



грозотросов

и



термостойких



проводов

ООО

 «

ЭМ

-

КАБЕЛЬ

»

в

о

з

д

у

ш

н

ы

е

 л

и

н

и

и

воздушные линии


Page 3
background image

71

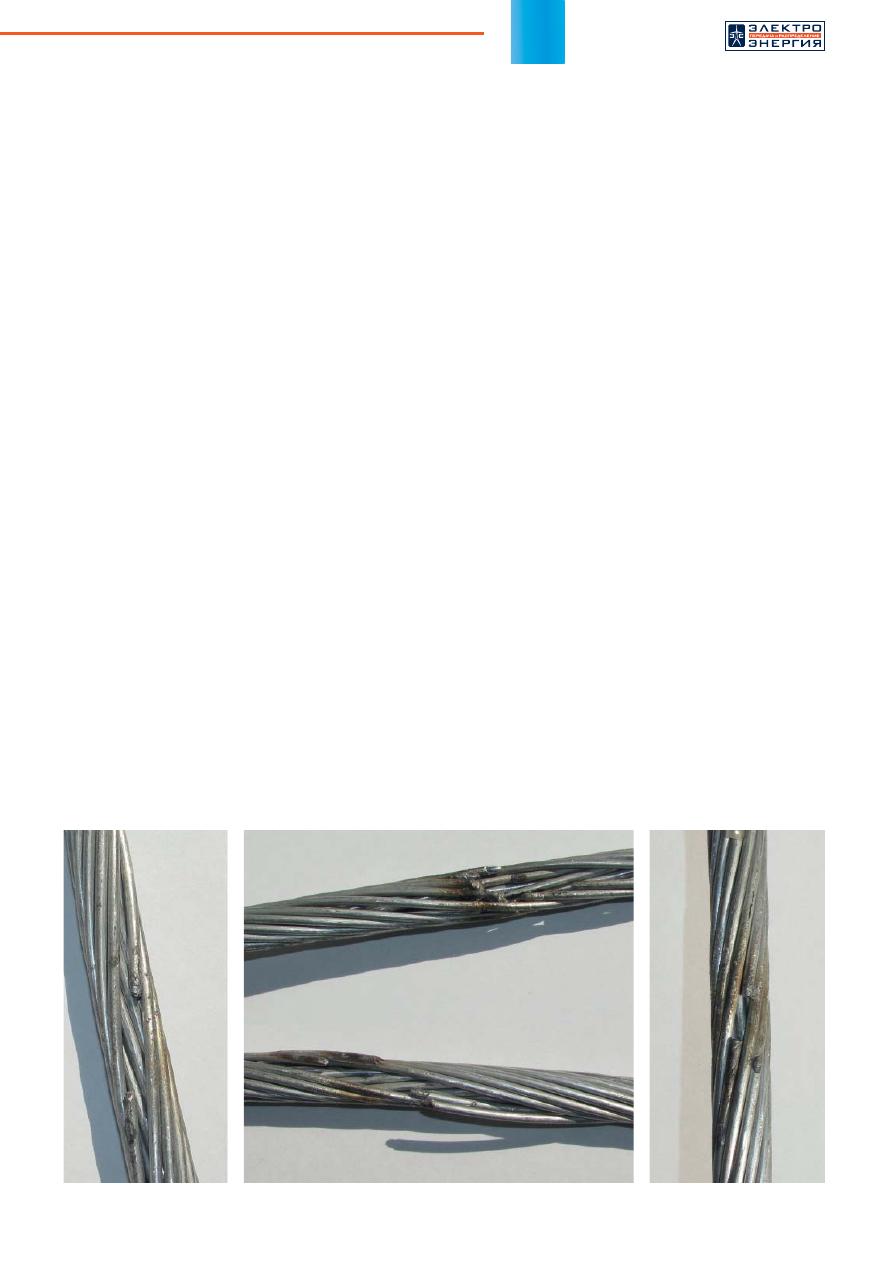

Рис

. 1.

Участки



троса



после



воздействия



молнии



с



переносимым



разрядом

 40

Кл



и

 100

Кл

кованной



стали

а



именно



низкую



стойкость



к



высоким



темпера

-

турам

Перегрев



оцинкованного



каната



свыше

 100 °

С



неизбежно



приводит



к



отслоению



цинка

Пе

-

регрев



может



произойти



как



при



разрядах



молний

так



и



при



проте

-

кании



токов



короткого



замыкания



или



плавке



гололеда

В



результа

-

те



трос



остается



без



антикорро

-

зионного



покрытия

что



приводит



к



его



обрыву



и



возникновению



аварийной



ситуации

.

Посмотрим

как



ведет



себя



трос



ГТК



после



воздействия



тока



молнии

.

На



фотографиях



рисунка

 1

мы



видим



участки



троса



после



воз

-

действия



молнии



с



переносимым



разрядом

 40

Кл



и

 100

Кл

подвер

-

женные



воздействию



коррозион

-

но

-

активной



среды

 (3 %

хлорида



натрия

).

Здесь



отчетливо



видно



отсут

-

ствие



коррозии



как



на



соседних



с



поврежденными



проволоках

так



и



на



внутреннем



повиве

До

-

полнительно



отметим

что



по

-

врежденные



проволоки



не



рас

-

плетаются

а



благодаря



особой



преформации



остаются



в



повиве

что



является



еще



одним



преиму

-

ществом

.

Молниестойкость



троса



ГТК



исследовалась



в



московском



энергетическом



институте

Обра

-

зец



растягивался



на



специальном



натяжном



устройстве



с



помощью



натяжных



зажимов



НКК

-2-1

с



уси

-

лием

равным



среднеэксплуа

-

тационной



нагрузке

 4380

кг

На



расстоянии

 10

мм



от



троса



рас

-

полагался



высоковольтный



элек

-

трод

Обратные



токопроводы



крепились



симметрично



на



рас

-

стоянии

 0,5–0,75

м



от



электро

-

да

На



высоковольтный



электрод



с



помощью



генератора



тока



фор

-

мировался



импульс



тока



молнии

:



составляющая



А

 (

импульс



тока



первого



обратного



разряда

ам

-

плитудой

 35±10 %

кА



и



вре

-

менем



воздействия



не



более



500

мкс

;



составляющая



В

  (

промежу

-

точ



ный



ток

со



средней



ам

 -

плитудой

 2±10 %

кА

длитель

-

ностью



до

 5

мкс



и



с



переноси

-

мым



зарядом



до

 200±10 %

Кл

;



составляющая



С

  (

постоянный

ток

амплитудой

 200

А

дли

-

тельностью



до

 1

с



и



с



переноси

-

мым



зарядом



до

 200±10 %

Кл

.

По



результатам



исследований



было



сделано



заключение

грозо

-

защитный



трос



ГТК



является



стой

-

ким



к



воздействию



тока



молнии



с



переносимым



зарядом

 100

Кл

суммарная



вероятность



появле

-

ния



которого



в



отрицательной



и



положительной



молнии



состав

-

ляет

 4,45 %.

Потеря



прочности



образца



грозозащитного



троса



после



воздействия



тока



молнии



с



переносимым



зарядом

 100

Кл



составляет

 10,5 %

при



допусти

-

мой



потере

 25 %.

Согласно



положения



о



Еди

-

ной



технической



политике



ПАО



«

Россети

»

минимальные



требо

-

вания



к



стойкости



к



грозовому



разряду



составляют



не



менее



100

Кл

при



этом



не



должно



про

-

исходить



снижения



механиче

-

ской



прочности

Хотя



данные



требования



можно



считать



завы

-

шенными

  (

средний



разряд



мол

-

нии



составляет



лишь

 20

Кл

),

все

-

таки



они



существуют

Известно

что



данным



требованиям



удов

-

летворяет



канат



марки



МЗ



произ

-

водства



Волгоградского



завода



«

Северсталь

».

Сравнительные



испытания



показали

что



дей

-

ствительно



МЗ



с



более



тонкими



проволоками



в



наружном



повиве



выдерживает



разряд

 100–130

Кл

тогда



как



на



ГТК

обладающем



лучшей



рассеивающей



способ

-

ностью



за



счет



выигрыша



в



элек

-

трическом



сопротивлении

на

-

блюдается



пережог



проволок

На



первый



взгляд



это



противоречит



всем



законам



физики

но



все



же



у



этого



явления



есть



объясне

-

ние

Дело



в



том

что



установки

на



которых



производились



ис

-

пытания

имеют



ограничения



по



мощности

из

-

за



чего



приходится



располагать



разрядник



макси

-

мально



близко



к



тросу

 (

не



более



10

мм

),

иначе



образовавшая

-

ся



за



счет



плавкой



проволочки



дуга



попросту



погаснет

не



успев



передать



нужное



количество



ку

-

лонов

Маленький



диаметр



про

-

волок



наружного



повива



каната



МЗ



позволяет



перепрыгивать



ка

-

налу



молнии



с



одной



проволоки



на



другую



даже



при



близком



рас

-

 3 (42) 2017


Page 4
background image

72

положении



электрода

В



резуль

-

тате



мы



отчетливо



наблюдаем



более



пяти



оплавленных



рако

-

вин



на



поверхности



каната

При



воздействии



на



ГТК



с



большим



диаметром



проволок



разряд



на

-

ходит



кратчайшее



расстояние



до



ближайшей



проволоки



и



плавит



трос



в



одной



точке

После



испы

-

тания



это



также



отчетливо



на

-

блюдается



в



виде



одной



оплав

-

ленной



раковины

К



сожалению

постройка



более



мощной



уста

-

новки



требует



огромных



средств

которых



аккредитованные



в



ПАО



«

Россети

»

лаборатории



не



име

-

ют

Единственная



установка

мощности



которой



достаточно



для



передачи



кулонов



при



воз

-

душном



зазоре

 60

и



более



мил

-

лиметров



имеется



у



Министер

-

ства



обороны



РФ



в



лаборатории



по



изучению



воздействия



мол

-

нии



на



самолеты

Проведенные



на



данной



установке



исследо

-

вания



полностью



подтвержда

-

ют



наше



предположение

На



ка

-

драх

снятых



высокоскоростной



камерой

  (

рисунок

 2),

отчетливо



видно



смещение



канала



разряда



под



действием



электромагнит

-

ных



сил

В



результате



стойкость



троса



ГТК



к



грозовому



разряду



возросла



до

 250

Кл

при



этом



аналогично



с



МЗ



наблюдалось



образование

 5-

ти



и



более



очагов



оплавления

Данные



исследова

-

ния



абсолютно



не



противоречат



природе



молнии

так



как



соглас

-

Табл

. 1.

Сравнительные



характеристики



применяющихся



на



сегодняшний



день



тросов

ТК

-11

мар

-

кировочная



группа

1370

Н

/

мм

ТК

-11

мар

-

кировочная



группа

1470

Н

/

мм

ТК

-11

мар

-

кировочная



группа

1570

Н

/

мм

ГТК

20

0/70-

11,1/87

ГТК

30

0/70-

11,1/57

ГТК

40

0/70-

11,1/44

ГТК

14

0/70-

11,1/87

11,0

МЗ



СТО



71915393-

ТУ

 062-2008

(1770)

Производитель

ГОСТ



3063-80

ГОСТ



3063-80

ГОСТ



3063-80

ЭМ

-

КАБЕЛЬ

ЭМ

-

КАБЕЛЬ

ЭМ

-

КАБЕЛЬ

ЭМ

-

КАБЕЛЬ

Северсталь

-

метиз

Сечение



провода

общее

м

2

72,95

72,95

72,95

72,58

72,58

72,58

72,58

83,59

Внешний



диаметр

м

11

11

11

11,1

11,1

11,1

11,1

11

Масса



провода

г

/

м

0,627

0,627

0,627

0,493

0,420

0,347

0,526

0,695

Суммарное



расчетное



разрывное



усилие



всех



проволок

не



менее

89 950

96 100

102 000

87 593

57 418

44 537

103 790

147 000

Электрическое



сопро

-

тивление



постоянному



току



при

 20 °

С

2,056

2,056

2,056

1,2038

0,8158

0,6118

1,721

1,7945

Термическое



воздей

-

ствие



тока



короткого



замыкания

24

24

24

48,0

66,6

80,3

28,6

31,0

но



опубликованным



наблюдени

-

ям



молния



никогда



не



стоит



на



одном



месте

а



всегда



движется



под



действием



электродинамики



по



поверхности



объ



екта

В



зависимости



от



толщины



алюминия



трос



ГТК



может



иметь



несколько



модификаций



ГТК

14

с



толщиной



алюминия



не



менее

 5 %

от



диаметра

;



ГТК

20

с



толщиной



алюминия



не



менее

 10 %

от



диаметра

;



ГТК

30

с



толщиной



алюминия



не



менее

 15 %

от



диаметра

;



ГТК

40

с



толщиной



алюминия



не



менее

 25 %

от



диаметра

Сравнительные



характеристи

-

ки



применяющихся



на



сегодняш

-

ний



день



тросов



приведены



в



таб

-

ли



це

 1.

ВОЗДУШНЫЕ

ЛИНИИ

Рис

. 2.

Смещение



канала



разряда



под



действием



электромагнитных



сил


Page 5
background image

73

Табл

. 2.

Сравнительные



характеристики



стрел



провеса



и



тяжений



грозозащитных



тросов



марки



ГТК



и



ТК

.

Расчетный



режим

Т

 = 0°,

С

Н

 = 0

мм

, Q

Н

 = 0,00

кгс

/

м

2

Длина



пролетов



в



метрах



троса



ТК

-70

Длина



пролетов



в



метрах



троса



ГТК

-20-0/70-11.1/87

100,0 150,0 200,0 250,0 300,0 350,0 400,0 100,0

150,0

200,0

250,0

300,0

350,0

400,0

Район



по



ветру

 — 3.

Район



по



гололеду

 — 2

Напряжение

кгс

/

мм

2

29,13 29,53 30,03 28,65 25,57 23,11 21,31 29,13

29,53

30,03

28,65

25,57

23,11

21,31

Стрела



провеса

м

0,37

0,82

1,43

2,35

3,78

5,70

8,07

0,29

0,65

1,13

1,85

2,98

4,50

6,38

Район



по



ветру

 — 3.

Район



по



гололеду

 — 3

Напряжение

кгс

/

мм

2

26,72 26,06 20,02 15,95 13,83 12,71 12,06 26,72

26,06

20,02

15,95

13,83

12,71

12,06

Стрела



провеса

м

0,40

0,93

2,15

4,21

7,00 10,36 14,26

0,32

0,73

1,70

3,33

5,54

8,19

11,26

Район



по



ветру

 — 4.

Район



по



гололеду

 — 3

Напряжение

кгс

/

мм

2

26,67 24,66 18,33 4,55 12,73 11,78 11,22 26,67

24,66

18,33

14,55

12,73

12,73

11,22

Стрела



провеса

м

0,40

0,98

2,35

4,62

7,60

11,18 15,33

0,32

0,78

1,86

3,65

6,01

8,85

12,12

Район



по



ветру

 — 4.

Район



по



гололеду

 — 4

Напряжение

кгс

/

мм

2

26,33 17,01 11,58

9,70

8,90

8,48

8,23

26,33

17,01

11,58

9,70

8,90

8,48

8,23

Стрела



провеса

м

0,41

1,42

3,71

6,93 10,87 15,53 20,90

0,32

1,12

2,94

5,45

8,58

12,25

16,53

Район



по



ветру

 — 5.

Район



по



гололеду

 — 5

Напряжение

кгс

/

мм

2

26,00 15,98 10,91 9,23

8,52

8,14

7,92

26,00

15,98

10,9

9 23

8,52

8,14

7,92

Стрела



провеса

м

0,41

1,51

3,94

7,28

11,36 16,18 21,72

0,33

1,20

3,11

5,77

8,94

12,76

7,11

430006,

Республика



Мордовия

,

г

Саранск

,

ул

. 2-

я



Про



мышленная

д

. 10

А



Тел

.: +7 (8342) 33-31-36, 33-30-61

Факс

: +7 (8342) 38-02-07

[email protected]

www.emcable.ru

Из



сравнения



видно

что



трос



ГТК

14

оптимально



подходит



для



замены



канатов



ТК

 1470, 1570

маркировочных



групп



по



проч

-

ностным



характеристикам

При



этом



мы



получаем



преимущество



в



долговечности



и



надежности

Улучшения



таких



характеристик



как



термическая



стойкость



к



то

-

кам



к

.

з

и



максимально



допусти

-

мого



тока



мы



при



этом



не



полу

-

чим

но

учитывая

что



стоимость



троса



ГТК

14

не



превышает



стои

-

мости



ТК

можно



говорить



о



ши

-

роком



применении



этого



изделия



на



ВЛ



не



имеющих



более



высо

-

ких



требований



относительно



ка

-

натов



ТК

В



тех



случаях

когда



по



тросам



протекают



достаточно



большие



токи

рекомендуется



применять



ГТК

20.

Это



изделие



обладает



зна

-

чительно



лучшими



характеристи

-

ками



по



термической



стойкости



к



токам



к

.

з

и



максимально



допу

-

стимому



току

Отдельно



отметим

что



за



счет



меньшего



веса

ГТК

20

может



подвешиваться



с



теми



же



тяжениями

что



и



канат



ТК



и



иметь



более



высокую



стрелу



провеса



или



подвешиваться



с



меньшим



тяжением



и



иметь



ту



же



стрелу



провеса

.

В



приближении



к



подстанциям



или



на



линиях



с



очень



большими



токами



на



тросах



применяются



ГТК

30

и



ГТК

40.

При



необходи

-

мости



завод



производитель



мо

-

жет



изготовить



любой



другой



по



конструкции



и



сечению



трос



по



механическим



и



электрическим



параметрам

запрошенным



за

-

казчиком

Таким



образом



мы



готовы



произвести



трос



под



лю

-

бые



требования

Так

например

в

 2016

году

по



проекту



ВЛ

 110

кВ



«

Магистральный



нефтепровод



Куюмба

Тайшет

Внешнее



элек

-

троснабжение



ГНПС



 1,

НПС



 2,

НПС



 3.

Спецпереход



че

-

рез



реку



Ангару

»,

был



произведен



трос



сечение

 521

мм

2

использу

-

емый



в



качестве



и



грозотроса

и



фазного



провода

Особенно

-

стью



перехода



стало



большое



(

более

 2

км

расстояние



между



опорами

требовавшее



большой



механической



прочности



троса



и



необходимости



передачи



в



ава

-

рийном



режиме



мощности



с



двух



ВЛ

 110

кВ



по



одной



цепи



пере

-

хода

Оптимальным



решением



стало



применение



троса



из



стали



плакированной



алюминием



мар

-

ки

 20 SA,

позволившей



обеспе

-

чить



и



механическую



прочность

и



передачу



мощ



ности

.

Р

 3 (42) 2017


Оригинал статьи: Повышение надежности грозозащиты линий электропередачи

Читать онлайн

На сегодняшний день около 95 % ЛЭП 110 кВ и выше защищены от атмосферных перенапряжений канатами типа ТК и С в качестве грозозащиты. Согласно выводам, сделанным на основе сбора статистических данных, проведенных ПАО «Россети», видно, что основной причиной повреждений грозозащитных тросов являются износ и старение, — около 40 %. Повреждения, связанные с атмосферными перенапряжениями, составляют 21 %, с посторонними вмешательствами — 10,6 %. Таким образом, мы можем говорить о практической непригодности грузовых канатов марок ТК и С к применению в качестве грозозащитных тросов. Для решения данной проблемы предприятие ООО «ЭМ-КАБЕЛЬ», входящее в ГК «ОПТИКЭНЕРГО», разработало коррозионностойкий грозозащитный трос марки ГТК.

Поделиться:

«ЭЛЕКТРОЭНЕРГИЯ. Передача и распределение» № 1(82), январь-февраль 2024

Особенности технологии защитного заземления при работах на ВЛ, находящихся под наведенным напряжением

Воздушные линии Работа под напряжением Охрана труда / Производственный травматизм
Платонова Е.Г. Мюльбаер А.А. Целебровский Ю.В.
«ЭЛЕКТРОЭНЕРГИЯ. Передача и распределение»
