78

КАБЕЛЬНЫЕ

ЛИНИИ

Полимерные трубы для защиты
кабелей. Вызовы времени

Рынок



полимерных



труб



для



защиты



кабелей



продолжает



свое



развитие

чему



способ

-

ствуют

широкое



применение



метода



горизонтально



направленного



бурения

перенос



воздушных



ЛЭП



под



землю

а



также



дальнейшая



урбанизация

требующая



разветвлен

-

ной



многоканальной



городской



кабельной



канализации

.

И

нтенсивное  развитие  ка-

бельной  канализации  го-

родов  и  курс  Правитель-

ства  РФ  на  цифровиза-

цию  экономики  диктует  произво-

дителям  полимерных  труб  новые

требования. В рамках Националь-

ной  программы  «Цифровая  эко-

номика»  предусмотрено  создание

платформы  для  инвентаризации,

учета  и  контроля  состояния  всех

видов  энергоресурсов  имуще-

ственных комплексов, а также вне-

дрение  единой  картографической

основы.  Подпрограмма  «Цифро-

вое  строительство»  предусма-

тривает  глубокую  модернизацию

строительной  отрасли  и  повыше-

ние качества строительства (Пору-

чение  Президента  РФ  от  19.07.18

№ Пр-1235). Одновременное вне-

дрение  технологии  информаци-

онного  моделирования,  или  BIM,

предполагает сбор и комплексную

обработку  в  процессе  проекти-

рования  всей  конструкторской,

технологической,  экономической

и иной информации о сооружении,

рассматривая сооружение как еди-

ный объект.

Поставленные Правительством

цели  требуют  внедрения

труб,  способных  не  только

работать в сложных услови-

ях  эксплуатации,  но  и  «со-

общать»:



– о местоположении под

землей — для создания

электронного плана

и профиля подземной

линии электропередачи,

поиска точного положе-

ния канала, резервных

линий;



– об аварийных участках

кабельной сети;



– информацию о себе

(номер партии трубы,

производителя, технические

характеристики);



– данные мониторинга основных

своих параметров (степень

деформации, температуру).

Применение  таких  труб  при

строительстве кабельной канали-

зации позволит:



– быстро находить аварийные

участки;



– прогнозировать аварийные си-

туации;



– строить ресурсные модели

кабельной канализации;



– планировать ремонтные

работы;



– вести единый учет и контроль

сетей;



– исключить возможность поста-

вок на объекты контрафакта

и фальсификата.

Некоторые  новые  технологии

уже успешно применяются.

В 2019 году Группа ПОЛИПЛАС-

ТИК  совместно  с  Ассоциацией

производителей  трубопроводных

систем  выпустила  первую  пар-

тию  «антиконтрафактных»  пла-

стиковых  труб.  На  каждом  отрез-

ке  нанесено  четыре  уникальных

этикетки  с  QR-кодом  (рисунок  1).

Рис

. 1.

Внешний



вид



трубы



с



этикеткой



и

 QR-

кодом

Отсканировав их, можно выяснить,

внесена  ли  эта  продукция  в  еди-

ный реестр пластиковых труб и не

подделка ли это.

Группа  ПОЛИПЛАСТИК  пер-

вой  в  России  начала  работу  по

внедрению  в  цикл  производства

своих  труб  системы  маркировки

на базе блокчейн-платформы. Ин-

формация  о  произведенных  тру-

бах  заносится  в  распределенный

реестр, а паспорт качества поме-

чается  специальным  QR-кодом,

соответствующим  идентификаци-

онному номеру готового продукта.

Подделать  данные  невозможно

благодаря  блокчейн-технологии.

Маркировка  и  распределенный

реестр — это решение по борьбе

с  фальсификатом  и  контрафак-

том  пластиковых  труб  и  других

строительных материалов.

Применение  QR-кодов  позво-

ляет:



– применять  качественную  про-

дукцию;



– снизить риск аварий  и выяв-

лять недобросовестных

производителей, виновных

в авариях;



– следить за оборотом товаров

и бороться с незаконным

оборотом.

Технология  QR-кодов

как никогда актуальна, ведь

несмотря  на  большую  ра-

боту, проведенную эксплуа-

тирующими организациями

по борьбе с поставками не-

качественных  материалов,

на объектах строительства

по-прежнему можно встре-

тить технические трубы, не

отвечающие  требованиям

к  термостойкости  и  огне-

стойкости (рисунок 2).

Одним  из  современных

направлений  развития  по-

Гусев



Д

.

А

.,

руководитель направления Группы ПОЛИПЛАСТИК

Волков



И

.

В

.,

к.т.н., эксперт № РОСС.RU.0001.3102260


Page 3
background image

79

•  ряд  других  технических

решений, который позволит

сетевым компаниям строить

современные  и  надежные

сети  кабельной  канализа-

ции,  отвечающие  вызовам

современности.

Безусловно,  отрасль  нуж-

дается  и  в  современных  нор-

мативных  документах  на

трубы  для  защиты  кабелей

свыше  1  кВ.  Существующий

сейчас стандарт ГОСТ Р МЭК

61386.24 ограничивается 1 кВ

и сильно устарел, однако име-

ются  наработки  как  специ-

алистов  ПАО  «Россети»,  так

и  ведущих  производителей,

которые  могут  быть  объеди-

нены в новом документе все-

российского уровня.

Окончательное  решение

по  применению  описанных

в статье новаций для кабель-

ной  канализации  может  быть

разработано  только  в  непо-

средственном диалоге со спе-

циалистами  ПАО  «Россети»,

при  этом  повышенное  вни-

мание  по-прежнему  должно

уделяться входному контролю

кабельной  и  трубной  продук-

ции и надзору за монтажными

работами.

Р

Рис

. 2.

Труба



из



вторичных



материалов



на



объекте



строительства

Тел.: +7 (495) 745-68-57

Факс: +7 (495) 745-68-58

info@polyplastic.ru

www.polyplastic.ru

лимерных  труб  является  разра-

ботка конструкции труб серии ДЕ-

ТЕКТ, где под защитное покрытие

ПРОТЕКТ  интегрирована  специ-

альная  токопроводящая  лента.

Группой  ПОЛИПЛАСТИК  уже  от-

работана  технология  производ-

ства,  разработаны  технические

решения для труб серии ДЕТЕКТ,

предназначенных для систем газо-

распределения и напорного водо-

снабжения.  Простая  и  надежная

технология  применения  труб  ДЕ-

ТЕКТ обеспечивает:



– быстрое  определение  плано-

во-высотного  положения  тру-

бопроводов;



– проверку  соответствия  факти-

ческого  местонахождения  по-

лимерного  трубопровода  про-

ектному;



– возможность  точного  опреде-

ления местоположения искомо-

го  полимерного  трубопровода

в  условиях  перегруженного

коммуникациями  подземного

пространства больших городов.

На  сегодняшний  день  трубы

c  локационной  токопроводящей

лентой  активно  применяются  за-

рубежными  коллегами,  например

в  странах  Балтики,  на  объектах

водо- и газоснабжения.

Развитие технологии примене-

ния полимерных труб для защиты

кабелей в целом позволяет наме-

тить и другие направления:

•  полимерные трубы, позволяю-

щие определять места повреж-

дения в кабеле;

•  трубы,  снабженные  на  ответ-

ственных  участках  распреде-

ленными  датчиками  темпера-

туры и деформации;

•  полимерная  модульная  ка-

бельная канализация;

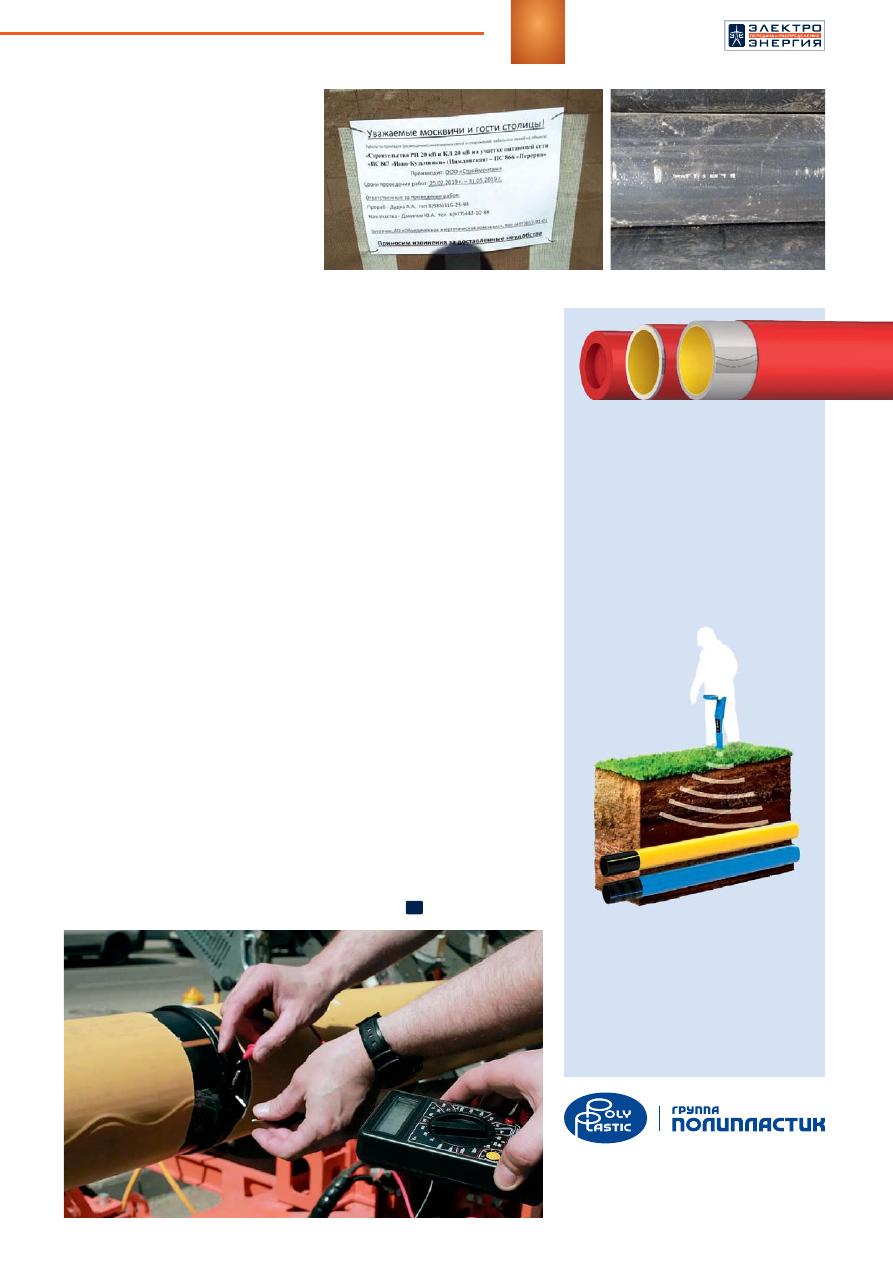

КОНСТРУКЦИЯ



ТРУБ



ДЕТЕКТ

1.

Защитная оболочка ПРОТЕКТ

(обеспечивает  защиту  как  от

УФ-излучения, так и от повреж-

дений поверхности труб).

2.

Токопроводящая  лента

  (по-

зволяет  проводить  идентифи-

кацию  трубопровода  до  500–

800 м  на глубине до 15 м.

3.

Рабочая термостойкая труба.



ПРИНЦИП



ПОИСКА

C  помощью  специального  гене-

ратора  подается  сигнал  с  опре-

деленной  частотой  на  проводник

(локационную  токопроводящую

ленту), далее с помощью локато-

ра определяется местоположение

искомого трубопровода.

 6 (57) 2019
