Поймать волну

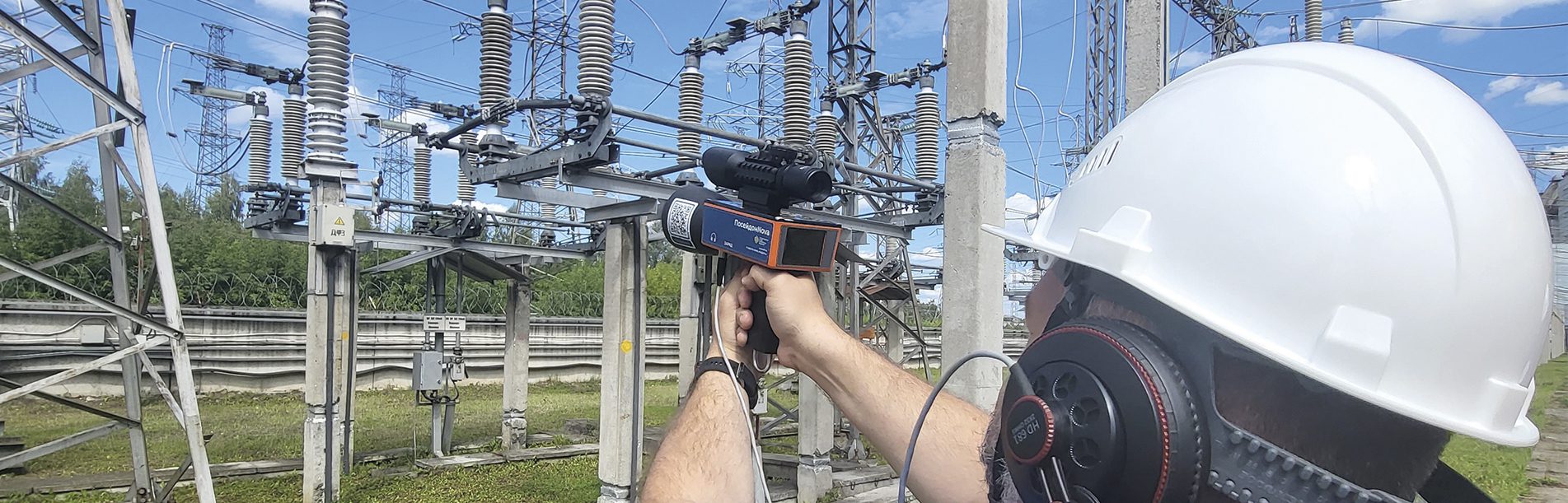

В современном энергетическом комплексе надежность и безопасность высоковольтного оборудования играют ключевую роль в обеспечении бесперебойной работы систем электроснабжения. Об инновационном приборе дистанционного контроля высоковольтного энергетического оборудования «ПосейдонNova», обеспечивающем эффективное решение задачи оперативного мониторинга состояния изоляции и контактных соединений под напряжением, рассказывает технический директор ООО «СФРР» Станислав СИНИЦЫН.

— Каков принцип работы этого прибора?

— Работа прибора основана на принципах ультразвуковой диагностики. В концепции прибора лежит преобразование ультразвуковых волн в видимый и слышимый человеком спектр.

— Какие типы изоляции он способен проверять?

— Наш прибор способен выявлять дефекты всех видов изоляции энергетического оборудования в электрических сетях напряжением от 0,4 кВ до 110 кВ, таких как фарфор, стекло, полимерная изоляция, изоляция кабельных линий и муфт. При этом специализированного обучения персонала не требуется.

— Какова точность измерений прибора?

— Прибор нами позиционируется как указатель дефектов изоляции оборудования и контактных соединений. Результаты проведенных нашей компанией опытов и данные, полученные от компаний, которые уже используют наш прибор, показательны — по сравнению с существующими приборами, работа которых основана на принципах тепловизионной и ультрафиолетовой диагностики, наш прибор имеет более высокую точность результатов.

— Как долго требуется настраивать прибор перед каждым измерением?

— Прибор включается одной кнопкой. Какие-либо специальные меры по настройке прибора не требуются, он всегда готов к использованию, главное — своевременно осуществлять зарядку встроенных аккумуляторов. Хотя это тоже не проблема. Если при проведении работ прибор разрядился, то его всегда можно подзарядить от любого источника питания, включая портативное зарядное устройство.

— Каковы основные преимущества этого прибора?

— Преимущество в самом методе диагностики, напомню, что принцип действия основан на колебаниях акустических волн в ультразвуковом диапазоне. При этом помехи, вызванные воздействием солнечной радиации в инфракрасном либо ультрафиолетовом диапазоне, нашему прибору не страшны. Устройство прибора выполнено так, чтоб его использование было интуитивно понятно персоналу.

— Представлены ли аналогичные приборы на российском рынке?

— Технология диагностирования, применяемая в функционале нашего прибора, уникальна. Аналогичные приборы отечественного производства, сопоставимые по качеству диагностики, на российском рынке отсутствуют.

Существуют зарубежные аналоги, однако стоимость «ПосейдонNova» в разы ниже, чем у импортных приборов, при сопоставимых по качеству результатах.

— Сколько времени обычно требуется на обучение пользователей работе с этим прибором?

— На данный вопрос могу ответить очень просто: специальное обучение пользователей работе с прибором на оборудовании в сетях от 0,4 кВ до 110 кВ не требуется, а работник, занятый в диагностике, должен иметь представление об устройстве и принципах работы оборудования, находящегося под напряжением. При работе в электроустановках большего класса напряжения предварительно требуется прослушать примеры звуков разрядов от коронации, собранные в нашей базе, на основе чего получить интуитивное понимание того, как различать звуки шумов от дефектности.

— Каков срок эксплуатации прибора? Есть ли какие-либо рекомендации по его обслуживанию?

— Срок службы прибора составляет не менее 5 лет. Гарантийные обязательства — 2 года. Также на нашем предприятии организована система проведения технического обслуживания, при осуществлении которого гарантийный период эксплуатации на приборы будет увеличиваться.

— Какой вид электропитания требуется для работы?

— Основная зарядка осуществляется с помощью поставляемого в комплекте сетевого зарядного устройства. Прибор использует универсальный USB-разъем type С. В комплекте поставляется зарядное устройство. При необходимости комплектность поставки может включать дополнительные портативные аккумуляторы.

— Какие дополнительные опции имеет этот прибор, помимо диагностики изоляции?

— В процессе лабораторных тестов, а также при эксплуатации подтверждена возможность выявления дефектов любых контактных соединений. Если брать дополнительные опции прибора, то это, несомненно, оптика. Под нужды заказчика мы комплектуем наши приборы оптическими прицелами различной кратности. Например, для диагностики концевых кабельных муфт в трансформаторных подстанциях оптические прицелы большой кратности абсолютно не требуются, а, например, при диагностике воздушных линий приборы с большой оптической кратностью очень нужны.

— Есть ли возможность записи результатов измерений и их последующей обработки на компьютере?

— Да, такая возможность имеется и реализована она с помощью поставляемой в комплекте с прибором камеры высокого разрешения, которая позволяет в цифровом качестве делать фотоснимки и снимать видео, а также может иметь голосовое управление. При подключении к компьютеру имеется функция передачи данных и постобработки результатов.

— Каковы размеры и вес прибора? Насколько он портативен?

— Размер прибора не выходит за габарит 30 см, вес прибора минимален и составляет всего 2 кг в рабочем состоянии.

— Какие меры безопасности рекомендуется соблюдать при работе?

— В приборе есть лазерный целеуказатель для обеспечения точности наведения принимающего раструба, есть рекомендация, как и у любого оборудования, использующего лазерные лучи, не направлять его в глаза.

Персонал с помощью данного прибора осуществляет диагностику оборудования, находящегося под напряжением, следовательно, должен иметь соответствующую группу по электробезопасности и соблюдать существующие на предприятии требования техники безопасности.

— Какие исследования или эксперименты легли в основу создания этого прибора?

— В основу создания прибора легли накопленные мировые наработки в теории внешнего распространения различных колебаний волн, в том числе и ультразвуковых, возникающих при различных дефектах изоляции, которые впоследствии сопровождаются появлением электрических разрядов.

— Какой был первоначальный стимул для создания этого прибора? Что именно в индустрии или обществе нуждалось в таком устройстве?

— Большое количество отказов в работе электротехнического оборудования по причине разрушения изоляции и нарушения работы контактных соединений, необходимость совершенствования существующих методов диагностики дефектов изоляции, отсутствие оборудования, позволяющего делать это дистанционно, без вывода из работы, желание облегчить работу нашим коллегам послужили стимулами для создания прибора.

— Какие были основные этапы испытаний прибора перед тем, как он был представлен на рынке?

— Создание и испытание макета, патентование, затем создание предсерийных образцов и передача их в опытную эксплуатацию, далее корректировка по результатам проведенных испытаний, обязательная сертификация прибора и выход на рынок.

— Какой уровень защиты от внешних воздействий имеет прибор?

— Наш прибор имеет уровень защиты от внешних воздействий — IP54, что позволяет работать с ним не только на открытом воздухе, но и в помещениях с повышенной влажностью.

— Где можно увидеть прибор вживую?

— Прибор «ПосейдонNova» будет представлен на Технической выставке «ЭЭПиР» на IX Международной научно-технической конференции «Развитие и повышение надежности распределительных электрических сетей» 3–4 июля 2024 года и на Международном форуме «Электрические сети» 3–5 декабря 2024 года.
