Подведены итоги конкурса перспективных разработок на МФЭС-2025

В начале декабря прошлого года в Москве в выставочном комплексе «Тимирязев Центр» прошел Международный форум «Электрические сети». На выставочных стендах более 350 компаний представили образцы своей продукции: оборудование, конструкции, системы и технологии, в том числе перспективные и инновационные разработки. Форум является важной площадкой для демонстрации последних достижений отраслевой науки и промышленности в области разработки и освоения в серийном производстве современных эффективных и надежных изделий для российской электроэнергетики, поэтому так важно проведение профессиональных конкурсов инновационной продукции. В рамках деловой программы Ассоциация «Электросетьизоляция» при поддержке организаторов форума в пятый раз провела конкурс перспективных разработок для воздушных линий электропередачи.

В Положении о проведении конкурса определены основные задачи конкурса. Конкурс проводится в целях стимулирования деятельности производственных, научных и коммерческих организаций, инженерных, творческих и научных объединений, направленной на разработку новой эффективной, надежной, современной продукции для строительства, реконструкции и ремонта воздушных линий электропередачи: проводов и грозотросов, арматуры ВЛ, высоковольтных изоляторов, защитных устройств, оборудования для обеспечения экологической безопасности ВЛ, средств защиты от атмосферных перенапряжений, а также для стимулирования деятельности по разработке и внедрению новых технологий в производство указанной выше продукции, проектирование, строительство, реконструкцию, ремонт и эксплуатацию ВЛ.

Конкурсная комиссия, в которую вошли представители экспертного совета Ассоциации и ПАО «Россети», после рассмотрения поступивших на конкурс заявок и ознакомления с представленными на стендах изделиями, определила лауреатов конкурса. При подведении итогов предпочтение члены комиссии отдавали инновационным разработкам, которые уже прошли опытно-промышленную эксплуатацию, и таких оказалось большинство. Особо хочется отметить успехи отечественных производителей в области импортозамещения — освоение современных технологий и поиск неординарных конструкторских решений являются важными составляющими инновационной работы.

По результатам рассмотрения представленных на конкурс заявок, а также оценки продукции других производителей, участвовавших в форуме, комиссия отметила работы пятнадцати компаний, ставших лауреатами конкурса с вручением дипломов и памятных медалей.

В номинации «Арматура» I место заняла Группа компаний «Изолятор» за разработку сухой концевой кабельной муфты наружной установки на класс напряжения 110–220 кВ.

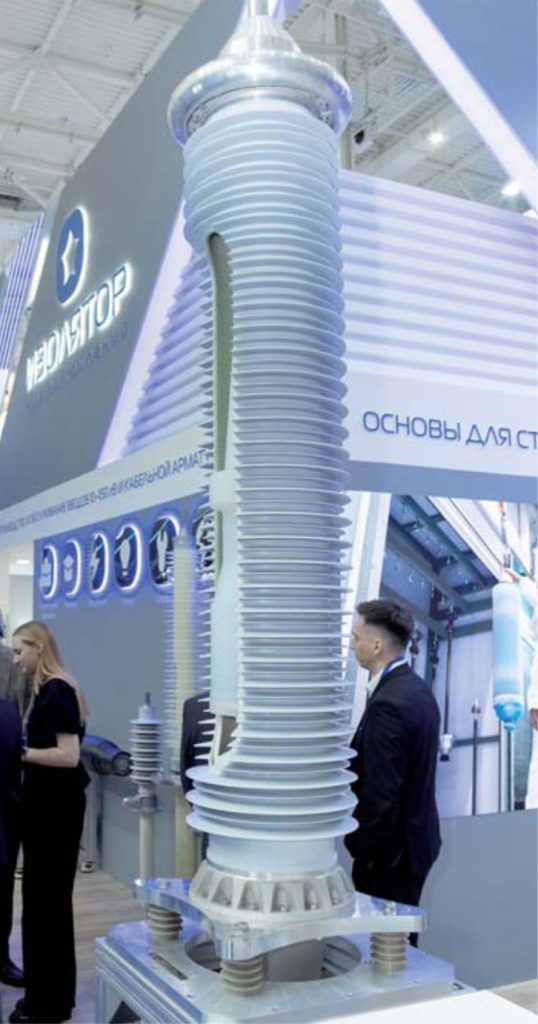

Сухая концевая кабельная муфта наружной установки с композитным изолятором типа ИСКМ — это герметичная самонесущая муфта, предназначенная для осуществления перехода воздушной линии электропередачи в кабельную. Муфты ИСКМ выпускаются на классы напряжения от 110 кВ до 220 кВ и применяются для наружной и внутренней установки под любым углом на кабели сечением токоведущих жил от 185 мм² до 2500 мм² с изоляцией из сшитого полиэтилена.

Самонесущая концевая муфта модульного типа ИСКМ является новейшим решением в области концевых муфт сухого исполнения. Особенностью муфты этого типа стала предварительная сборка на заводе-изготовителе изоляционного модуля, который включает в себя элемент внешней изоляции (покрышку), элемент внутренней изоляции (стрессконус), а также поддерживающие элементы. Таким образом упрощается и ускоряется монтаж. Вместо последовательного монтажа стресс-конуса и покрышки на кабель устанавливается модульная конструкция. Процессы намотки монтажных лент упрощаются, количество вспомогательных материалов сокращается.

Кроме удобства и ускорения монтажа, такая конструкция исключает возможность повреждения стресс-конуса во время монтажа, что увеличивает надежность муфты. Отсутствие в конструкции жидких компонентов защищает муфту от последствий разгерметизации (протекания, увлажнения изоляционной жидкости, ее окисления и деградации). Кроме того, это увеличивает срок эксплуатации стресс-конуса, который не подвергается набуханию в среде изоляционной жидкости. За счет габаритов стресс-конуса и особенностей его расположения внутри полого полимерного изолятора муфты могут использоваться в условиях Крайнего Севера.

II место в этой номинации досталось ООО «НИЛЕД» (ГК «АРМАТЕХ») за разработку и освоение в серийном производстве ответвительных зажимов, не распространяющих горение, для проводов СИП 0,4 кВ. Компанией освоен серийный выпуск прокалывающих ответвительных зажимов с индексом «нг», выполненных из материалов, не распространяющих горение (категория ПВ-1).

Также II место в номинации «Арматура» получило ООО «ТЭМЗ» за освоение в серийном производстве изолирующей подвески с пониженным уровнем радиопомех. Конструкция изолирующей подвески позволяет исключить места концентрации напряженности электрического поля и уменьшить потери на коронирующий разряд и акустические шумы. Предусмотрены защитные экраны от повреждений электрической дугой и для улучшения распределения напряжения вдоль гирлянды. Применены изоляторы со сниженным уровнем радиопомех. Подвеска производства ООО «ТЭМЗ» показала значительное (до 20%) снижение уровня радиопомех, а также повышенную стойкость к разрушающим эффектам от импульсных грозовых перенапряжений, кроме этого, благодаря уменьшению случаев возникновения коронных разрядов, увеличивается срок службы изоляторов.

В номинации «Высоковольтные изоляторы» I место поделили между собой ООО «Фортех» за разработку выключателя нагрузки автогазового ВНА-10 кВ и ООО «ИНСТА» за разработку покрышек полимерных 10–110 кВ на основе HTV-резины.

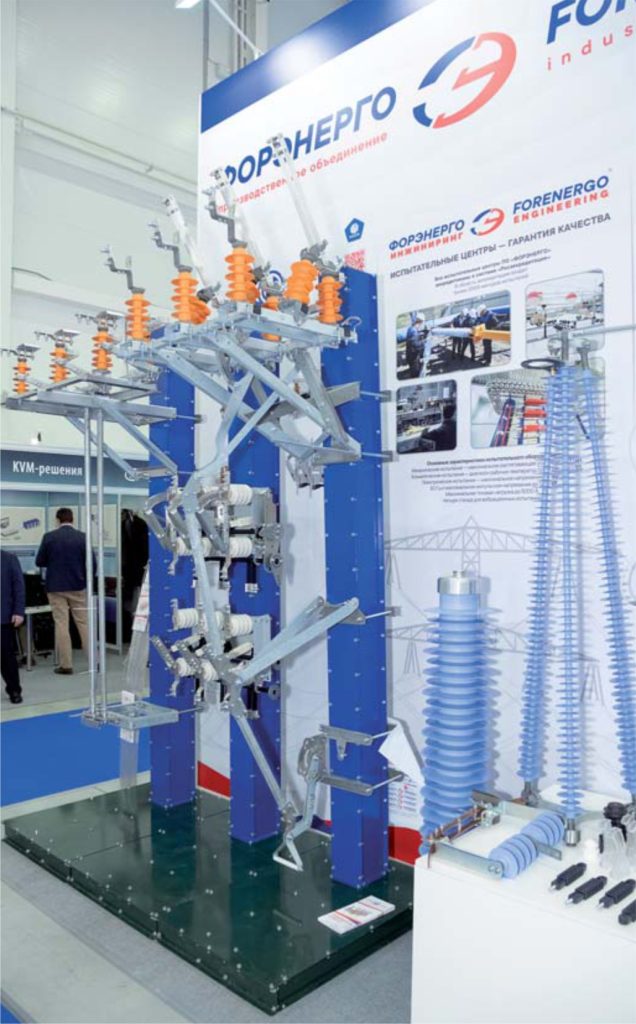

Выключатели нагрузки автогазовые ВНА-10 кВ предназначены для включения и отключения под нагрузкой участков электрической цепи переменного трехфазного тока 400 А и 630 А частотой 50–60 Гц, номинальным напряжением до 10 кВ. Разработана и освоена в производстве новая конструкция дугогасящей камеры. Примененные материалы и технологии позволили увеличить рабочий ресурс в 2 раза, а также исключить риск аварийных ситуаций, вызванных дуговыми разрядами. Переработанная контактная группа с адаптивной регулировкой обеспечивает снижение переходного сопротивления и возможность точной регулировки усилия нажатия. Проведена детальная проработка валов управления, оптимизирована геометрия подвижных элементов и усилено антикоррозийное покрытие, что позволило увеличить срок службы больше чем на 40%. Данная продукция на 100% выполнена из отечественных материалов и комплектующих, что обеспечивает снижение зависимости от импортных технологий.

Основными преимуществами полимерных покрышек на основе HTV-резины являются: высокая гидрофобность, повышенная трекингоэрозионная стойкость, минимальные токи утечки, стойкость к агрессивным средам, взрыво- и пожаробезопасность, высокая вандалостойкость, отсутствие ограничений по величине угла установки ввода к вертикали. Твердая резина HTV значительно дешевле жидкой резины LSR, применяемой ранее для производства покрышек. Снижение себестоимости изделия с одновременным обеспечением высоких эксплуатационных характеристик позволяет расширить область применения высококачественных покрышек и повысить общую надежность электроаппаратов.

II место в этой номинации получило АО «ЮМЭК» за освоение в серийном производстве стеклянных изоляторов постоянного тока. При производстве стеклянных изоляторов для ВЛ постоянного тока используется другой химический состав стекла по сравнению с изготовлением стеклодетали изоляторов для ВЛ переменного тока. С освоением производства изоляторов для ВЛ постоянного тока стало возможным строительство в России ВЛ высокого и сверхвысокого напряжения на постоянном токе, имеющих лучшие технико-экономические показатели относительно ВЛ с переменным током, без критической зависимости от поставок изоляторов зарубежного производства. Продукция имеет очень высокий экспортный потенциал.

III место досталось ООО «МЗВА-ЧЭМЗ» за освоение в серийном производстве однофазных разъединителей типа Cut-Out ВЛ 10 кВ и 35 кВ. Разъединители данного типа ранее не производились в России — устранена зависимость от импортных технологий и комплектующих. Применение разъединителей Cut-Out марки РР-10 IV630 УХЛ 1 и РР-35 IV630 УХЛ 1 представляет собой значительный шаг вперед в области коммутационного оборудования, сочетая инновационные технологии с повышением надежности систем электроснабжения. Основные преимущества: уменьшение сопротивления на контактных группах и снижение потерь, увеличение срока службы и надежности, улучшение работы при низких температурах и гололеде, снижение риска аварийных ситуаций, повышенная ресурсная стойкость, не требуют обслуживания. Потенциал конструкции разъединителей Cut-Out марки РР-10 IV630 УХЛ 1 и РР-35 IV630 УХЛ 1 позволяет в ближайшее время обеспечить более 1000 циклов работы без применения смазочных материалов контактных групп разъединителя.

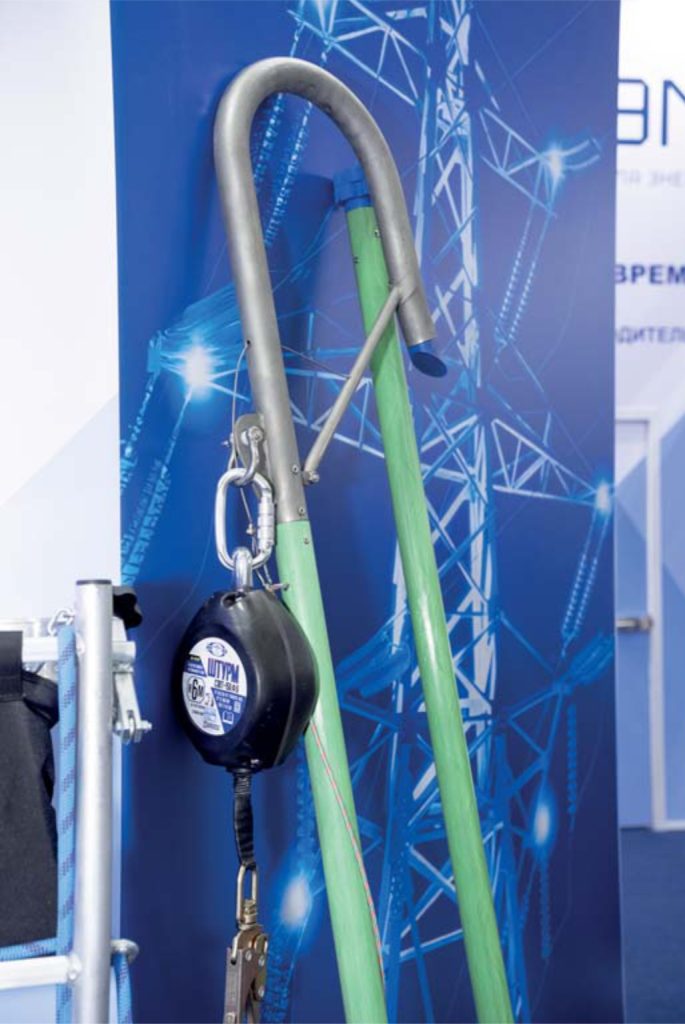

В номинации «Средства индивидуальной защиты» комиссия отметила ООО «ТЭМЗ» за разработку комплекта страховочной подсистемы «Посох» (I место). Создана передвижная анкерная точка. Обеспечен безопасный подъем и спуск одного работника на металлические решетчатые опоры воздушных линий электропередачи и конструкции, не оборудованные встроенными боковыми лестницами с жесткой анкерной линией. Основные детали изделия изготовлены из стеклопластикового материала, что обеспечивает малый вес изделия. Переносное анкерное устройство комплектуется средством защиты втягивающего типа, что обеспечивает параметр «Фактор падения 0». Конструкция исключает возможность выхода анкерного устройства из рабочего положения благодаря наличию запорного элемента. Эффективность применения устройства обусловлена минимальной величиной страховочного участка, что обеспечивает максимальную безопасность пользователя при выполнении работ на высоте.

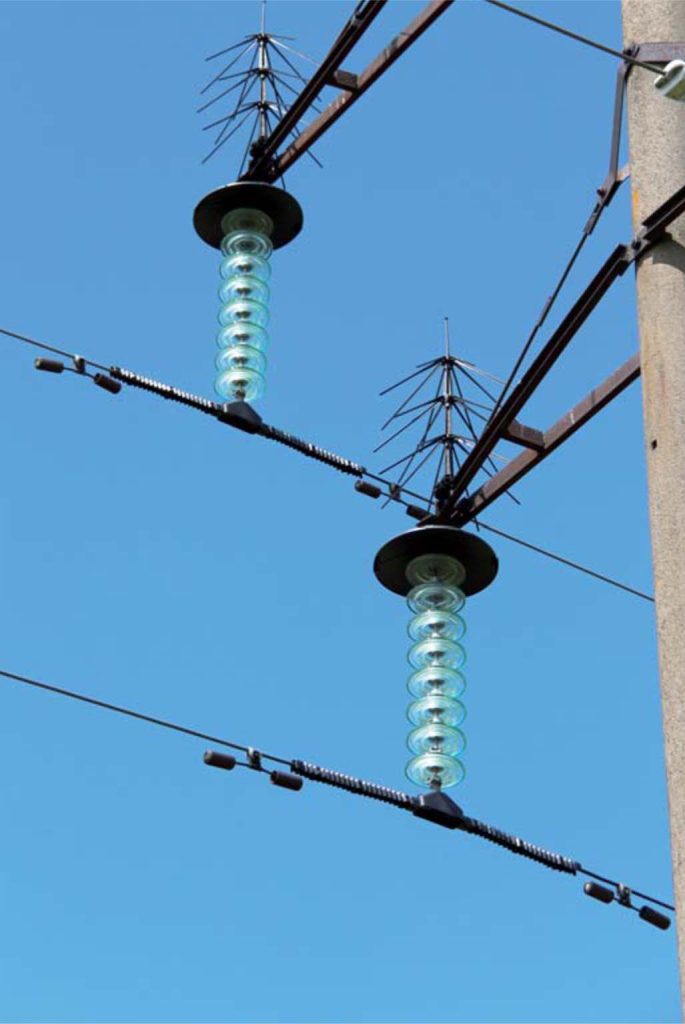

В номинации «Средства экологической безопасности» I место получило ООО «Эко-НИОКР» за разработку комплектов ПЗУ типов «БАРЬЕР-2» и «БАРЬЕР-3» для ВЛ 35–110 кВ. Комплекты ПЗУ «БАРЬЕР-2» и «БАРЬЕР-3» относятся к специальным птицезащитным устройствам. Надежно защищают ВЛ 35–110 кВ от негативного воздействия птиц и обеспечивают безопасность краснокнижных хищников и других крупных птиц.

Впервые разработаны комплексные птицезащитные устройства для ВЛ 35–110 кВ, включающие три вида устройств в каждом комплекте, взаимно дополняющих друг друга (антиприсадочного типа, барьерного типа, рукавно-накладной профиль), что позволяет существенно повысить эффективность защитных функций по сравнению с одиночными птицезащитными устройствами и отдельными ПЗУ комбинированного типа и благодаря этому надежно защищать ВЛ 35–110 кВ от негативного воздействия продуктов жизнедеятельности птиц (птичьего помета и токопроводящих гнездостроительных материалов, приносимых птицами), обеспечивая их безопасность. Данные устройства прошли процедуру опытно-промышленной эксплуатации и были рекомендованы к применению протоколом Комиссии по допуску оборудования ПАО «Россети». По результатам ОПЭ получены положительные отзывы.

В номинации «Новые технологии» I место получили сразу несколько компаний.

ООО «Энергия+21» — за освоение в серийном производстве металлооксидных варисторов для ОПН 0,22–750 кВ. Компанией реализован проект создания в России современного предприятия с использованием последних достижений в области производства варисторов. При изготовлении металлооксидных варисторов на заводе используются особо чистые материалы, а также применяется самая современная технология со строго подобранной рецептурой компонентов. Характеристики отечественных варисторов по своим параметрам не уступают лучшим мировым аналогам — высокие показатели термостабильности, минимальное значение тока утечки (до 15 мкА), отличные разрядные характеристики, высокие показатели удельного заряда пропускной способности на единицу площади поперечного сечения.

АО «ЮАИЗ» — за разработку и внедрение системы мониторинга состояния линейной изоляции на ВЛ 220 кВ. Заводом проведена работа по разработке и организации online-мониторинга состояния линейной изоляции, эксплуатируемой в условиях загрязнений, с целью исключения перекрытия изоляции и организации своевременного обслуживания по «фактическому состоянию». Достигнутые результаты: снижение потока отказов ВЛ по вине изоляции, возможность оценки фактического состояния изоляции ВЛ в зависимости от уровня загрязнений с учетом погодных условий и других внешних факторов, оценка негативных факторов и их воздействия на изоляцию с целью усиления изоляции в районах эксплуатации, опасных по уровню загрязнений, инструментальный метод контроля, позволяющий исключить необоснованные расходы на обслуживание изоляции ВЛ.

Система позволяет организовать сравнительные испытания гирлянд изоляторов различной конструкции с инструментально подтвержденной оценкой эффективности их стойкости при воздействии загрязнений и других негативных внешних факторов. Это позволяет определять конструкции гирлянд изоляторов, наиболее соответствующие тем или иным тяжелым условиям эксплуатации, что ранее выполнялось только в результате получения многолетнего опыта эксплуатации изолирующих конструкций и без инструментального подтверждения уровня эффективности.

ЧОУ ДПО Центр работ под напряжением (Республика Татарстан), АО «Сетевая компания», ООО «Эрвольт» — за разработку композитной изолирующей траверсы ТИ-1 для промежуточных опор ВЛ 6–10 кВ. Траверса выполнена из диэлектрического стеклопластика, устойчивого к воздействию УФ-лучей и по механическим характеристикам не уступающего аналогам, выполненным из металла. Использование диэлектрического материала увеличивает длину пути утечки, снижает риск гибели птиц на опоре ВЛ от поражения электрическим током по схеме «фаза-земля» (провод-траверса). Крепление проводов осуществляется к конструкции траверсы универсальными зажимами, регулируемыми под разное сечение проводов. Применение данной траверсы позволяет повысить диэлектрическую и механическую надежность ВЛ (6)10 кВ за счет исключения элементов (колпачок КП-22, штыревой изолятор, вязка провода, ПЗУ, повторное заземление), наиболее часто подверженных образованию дефектов. Данная конструкция защищена российским патентом.

ООО «ЭНЕРГОПЛАСТ» — за разработку защитного противоосколочного блока для подстанционного оборудования 10–750 кВ. Поскольку наиболее уязвимой в части повреждения от мелких поражающих элементов является фарфоровая изоляция вводов трансформаторов, выключателей и разъединителей, критичным становится повреждение высоковольтных вводов маслонаполненного оборудования (автотрансформаторов, трансформаторов, выключателей). Ремонт и замена данного оборудования носит длительный характер и приводит к большим материальным затратам. Защитный противоосколочный блок для защиты элементов электрических сетей содержит наружные стенки, выполненные из монолитного поликарбоната толщиной не менее 5 миллиметров. Между стенками расположены слои гибкого материала, выполненные из баллистической ткани. Блок легко устанавливается/демонтируется без применения спецтехники, а также имеет небольшие массогабаритные характеристики. В экстремальных климатических условиях монолитный поликарбонат не меняет своей структуры и не деформируется, а потому показывает себя с лучшей стороны как в жарком, так и в холодном климате, что очень важно при использовании на открытом воздухе, особенно в условиях России. Монолитный поликарбонат — трудно воспламеняемый материал из группы самозатухающих полимеров, что позволяет использовать его, в частности, вблизи трансформаторных подстанций. Проверка показала, что конструкция обеспечивает эффективную противоосколочную защиту элементов электрических сетей.

II место в этой номинации поделили ООО НПО «Изолятор» за разработку и внедрение в производство средства для очистки полимерной изоляции CLEANOSIL-10 и ООО МНПП «АНТРАКС» за разработку системы выявления несанкционированного доступа к ВЛ 6–10 кВ. Моющее средство CLEANOSIL-10 предназначено для очистки кремнийорганических (силиконовых) защитных оболочек полимерных изоляторов. CLEANOSIL-10 используется в случае, если загрязнения не удаляются или трудно удаляются водным раствором моющего средства. CLEANOSIL-10 не содержит органических растворителей, является негорючим. По сравнению с органическими растворителями, использование которых носит ограниченный характер, CLEANOSIL-10 не ухудшает гидрофобных свойств силиконовых покрытий при многократном использовании, а создает дополнительную защиту от влаги, поскольку восполняет низкомолекулярную фракцию силикона в поверхностном слое защитного силиконового покрытия, утерянную в процессе миграции из толщи силикона на поверхность, в связи с чем защитная оболочка приобретает свойства нового изолятора.

Система выявления несанкционированных подключений к сетям на основе индикаторов короткого замыкания серии ИКЗ-В3ХЛ, ИКЗ-В6–35 и ПО «КОМОРСАН» ООО МНПП «АНТРАКС» выявляет и контролирует незаконные подключения, очаги потерь и хищение электроэнергии, а также защищает инфраструктуру сети. Система позволяет выявлять наличие: несанкционированных подключений, кратковременных импульсных перегрузок (не фиксируемых счетчиками), неполнофазного режима (обрыв ВЛ, обрыв шлейфа), дополнительных потерь от несимметричной нагрузки, а также факта отключения ВЛ. Применение данного оборудования обеспечивает эффективную борьбу с майнингом и увеличение срока службы ВЛ и ТП за счет раннего выявления перегрузки оборудования. Система выявления несанкционированного доступа успешно реализуется в ПАО «Россети Ленэнерго» и позволяет сократить время выявления несанкционированных подключений до одних суток. Срок окупаемости с учетом эффекта от быстрого выявления места повреждений ВЛ не превышает 1 года.

Благодарим всех лауреатов конкурса перспективных разработок за активное участие и желаем успешного продвижения своей инновационной продукции на российском рынке!
