«КАБЕЛЬ-news», февраль 2010

42

Актуально

В 2009 году один из гигантов ка-

бельной индустрии — пермский за-

вод «Камский кабель» — получил

сертификат соответствия на кабе-

ли 110 кВ (кабели на напряжение

110 кВ сечением 1600 мм

2

 успешно

выдержали типовые испытания, про-

веденные на испытательном стенде

ОАО «ВНИИКП»). Завод получил

возможность не только выполнять

заказы на поставку высоковольтно-

го кабеля и арматуры 110 кВ, но и,

при  необходимости, осуществлять

прокладку кабеля и монтаж муфт

силами подрядных организаций.

О процессе прокладки высоко-

вольтного кабеля с изоляцией из

сшитого полиэтилена мы попроси-

ли рассказать технического дирек-

тора ООО «Камский кабель» Вла-

димира Савченко:

«Прокладку кабеля можно начи-

нать только после окончания всех

строительных работ и приемки

трассы, при наличии проекта про-

изводства работ, согласованного

с предприятием-изготовителем ка-

беля и эксплуатирующей органи-

зацией.

Именно на стадии проектирова-

ния кабельной линии с учетом допу-

стимых токовых нагрузок, а также

всех факторов, влияющих на эко-

номичность и эксплуатационную

надежность кабельной системы,

определяются способ прокладки,

трасса кабельной линии, глубина

заложения кабелей, расстояния

между отдельными линиями и спо-

соб механической защиты.

Прокладка кабеля должна вы-

полняться с учетом инструкции

изготовителя продукции и требо-

ваний нормативных документов.

Естественно, работа должна вы-

полняться только специализиро-

ванной монтажной организацией,

имеющей соответствующее обору-

дование, приспособления, инстру-

менты, материалы и квалифициро-

ванных специалистов, прошедших

обучение.

Кабель желательно проклады-

вать при положительной темпера-

туре окружающей среды. При про-

кладке в условиях отрицательных

температур (от –5 °С до –15 °С) ка-

бель необходимо предварительно

прогревать. Тяжение кабеля осу-

ществляется за токопроводящую

жилу или при помощи проволочно-

го кабельного чулка.

Если говорить непосредствен-

но о самом процессе монтажа, то

барабаны с кабелем, механизмы

и приспособления для прокладки

устанавливаются на трассе в соот-

ветствии с проектом производства

работ. Тяговая лебедка должна

быть оборудована динамометром,

позволяющим контролировать

усилие тяжения кабеля с записью

и последующей распечаткой, и

устройством, автоматически от-

ключающим лебедку, если усилие

тяжения превысит заданную ве-

личину. На сложных трассах при

Особенности прокладки

высоковольтного кабеля

с изоляцией из сшитого полиэтилена

В энергетике существует стабильный спрос на кабели высокого напряжения.

Время маслонаполненного кабеля на напряжение 100-500 кВ ушло в прошлое,
появилась потребность в новой современной продукции — высоковольтном ка-
беле с изоляцией из сшитого полиэтилена.

В.Г. Савченко

ÊÀÌÑÊÈÉ ÊÀÁÅËÜ


Page 3
background image

«КАБЕЛЬ-news», февраль 2010

43

Актуально

усилиях тяжения, превышающих

допустимые, необходимо приме-

нять дополнительные синхронизи-

рованные тяговые устройства.

Оборудование должно позво-

лять плавно регулировать ско-

рость тяжения вплоть до остановки

и измерять метраж проложенного

кабеля. Скорость тяжения выби-

рается руководителем процесса

прокладки в зависимости от слож-

ности трассы, погодных условий,

усилий тяжения, чтобы избежать

повреждений кабеля и наруше-

ния требований техники безопас-

ности.

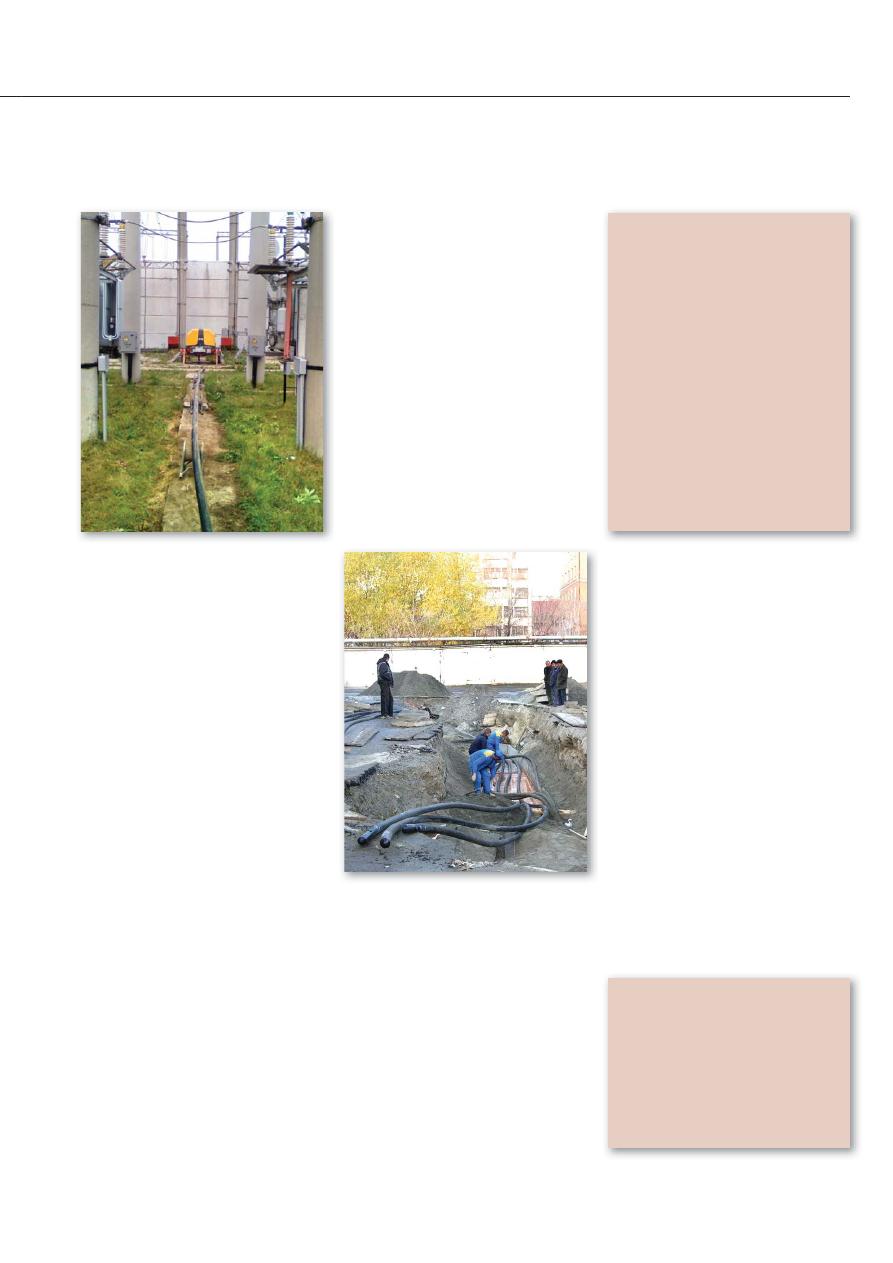

Перед окончанием прокладки

решение о запасе кабеля принима-

ет шеф-инженер с учетом укладки

кабеля по трассе и необходимо-

го запаса для монтажа муфт. По-

сле прокладки трех фаз кабеля в

траншее, нужно произвести креп-

ление кабелей по проекту, при-

сыпку песчано-гравийной смесью

и провести электрические испы-

тания оболочек кабелей. Затем в

траншее укладываются железобе-

тонные плиты, предусмотренные

проектом, и траншея засыпается

грунтом. После прокладки кабе-

ля в кабельных сооружениях, он

крепится на металлоконструкци-

ях. Шаг, тип конструкций и мате-

риал креплений определяются

при проектировании кабельной

линии в зависимости от располо-

жения кабелей, профиля трассы

и технических данных кабельной

линии.

Прокладка кабеля с изоляцией

из сшитого полиэтилена может быть

выполнена силами специализиро-

ванной монтажной организации,

которая имеет соответствующий



опыт и оснащена современным

оборудованием для прокладки ка-

беля и монтажа муфт. «Камский

кабель» сотрудничает с такими ор-

ганизациями, одной из которых яв-

ляется ООО «Техносервис-М».

Шеф-инженеры и электро-

монтеры нашего завода прошли

обучение монтажу муфт в зару-

бежных фирмах, таких как «Tyco

Electronics», «Pfisterer», «CCC

GmbH», «G&W Electric Company», и

имеют сертификаты, дающие пра-

во монтажа муфт. Сразу добавлю,

что наш завод имеет возможность

поставлять комплектно с кабелем

110 кВ полный набор высоковольт-

ной арматуры всех вышеперечис-

ленных фирм.

Если говорить о самом монтаже

муфт, то он производится согласно

требованиям инструкций фирмы-

изготовителя муфты. На месте

монтажа муфты должны быть уста-

новлены палатка или шатер для

размещения деталей муфты, ин-

струмента, приспособлений и ма-

териалов. Место монтажа должно

быть оборудовано электропита-

нием, освещением и теплом, если

монтаж выполняется в холодное

время года. Для установки изоля-

торов концевых муфт понадобится

подъемное приспособление или

кран».

Материал подготовлен совместно

с ООО «Техносервис-М»

Кабель напряжением 110 кВ

производства ООО «Камский ка-

бель» с концевыми и соедини-

тельными муфтами четырех зару-

бежных фирм: «Tyco Electronics»,

«Pfisterer», «CCC GmbH», «G&W

Electric Company» — установлен в

ОАО «ВНИИКП» на дополнитель-

ные ресурсные испытания согласно

рекомендациям ОАО «ФСК ЕЭС».

В ближайшее время планирует-

ся провести переквалификацион-

ные испытания кабельной систе-

мы 220 кВ согласно требованиям

IEC 62067 п.13.

ООО «Камский кабель»

614030, г. Пермь,

ул. Гайвинская, 105

Телефон: (342) 273-86-38, 219-51-11

E-mail: kamkabel@kamkabel.ru

Internet: www.kamkabel.ru

ÊÀÌÑÊÈÉ ÊÀÁÅËÜ
