Р
еновация
объектов
электросетевого
хозяйства
в
условиях
нарастающего
износа
оборудования
имеет
важное
значение
.
Эффективность
производственно
-
хозяй
-
ственной
деятельности
может
существенно
повышаться
за
счет
применения
совре
-
менных
решений
в
области
электроэнергетики
при
проведении
реновации
.
Одним
из
перспективных
решений
при
замене
комплектных
распределительных
устройств
наруж
-
ной
установки
(
КРУН
) 6–10
кВ
на
маломощных
ПС
представляется
организация
ОРУ
6–10
кВ
на
базе
реклоузеров
.
ОПИСАНИЕ
ОБЪЕКТА
ПС
110
кВ
«
Сосновоозерская
»
мощностью
1×10
МВА
,
классом
напряжения
110/35/10
кВ
вве
-
дена
в
эксплуатацию
в
1974
году
.
КРУН
производства
Толбухин
(
Болгария
)
характеризо
-
вался
высоким
износом
и
отсутствием
запасных
частей
(
сняты
с
производства
),
что
могло
негативно
сказаться
на
времени
восстановления
электроснабжения
потребителей
при
воз
-
никновении
технологических
нарушений
,
связанных
с
повреждением
оборудования
КРУН
.
В
конце
2020
года
было
принято
решение
о
строительстве
на
ПС
110
кВ
«
Сосново
озерская
»
ОРУ
10
кВ
на
базе
реклоузеров
взамен
КРУН
.
РАССМОТРЕНИЕ
ВАРИАНТОВ
РЕКОНСТРУКЦИИ
Для
определения
стоимости
и
сроков
реконструкции
запрошены
технико
-
коммерческие
предложения
от
производителей
оборудования
(
таблица
1)
для
замены
11
ячеек
КРУН
.
Виктор
ПЕРЕЛЫГИН
,
заместитель
директора
по
техническим
вопросам
—
главный
инженер
филиала
ПАО
«
Россети
Сибирь
» —
«
Бурятэнерго
»
Опыт
внедрения
и
эксплуатации
ОРУ
10
кВ
на
базе
реклоузеров
В
статье
изложен
опыт
внедрения
и
эксплуатации
открытого
распределительного
устройства
(
ОРУ
) 10
кВ
на
базе
реклоу
-
зеров
на
ПС
110
кВ
«
Сосновоозерская
»
филиала
ПАО
«
Рос
-
сети
Сибирь
» — «
Бурятэнерго
».
Представлены
основные
технические
решения
ОРУ
10
кВ
,
показаны
основные
преиму
-
щества
и
недостатки
решения
,
приведен
опыт
эксплуатации
.
Николай
АЛЕКСАНДРОВ
,
к
.
т
.
н
.,
ведущий
специалист
сектора
технологического
развития
,
инноваций
,
энергосбережения
и
повышения
энергетической
эффективности
филиала
ПАО
«
Россети
Сибирь
» —
«
Бурятэнерго
»
Табл
. 1.
Сравнение
технико
-
коммерческих
предложений
поставщиков
оборудования
№
Наименование
Поставщик
1
Поставщик
2
Поставщик
3
Поставщик
4
1
Тип
ячеек
К
-59*
К
-59*
КРУ
-
ЭЗ
*
ОРУ
на
реклоузерах
2
Сроки
поставки
,
дней
50
90
75
50
3
Стоимость
,
млн
руб
.,
в
том
числе
:
41
33
58
32
3.1
ПИР
,
млн
руб
.
2,7
2
3,8
1,6
3.2
ТМЦ
,
млн
руб
.
32
26
45,6
26
3.3
СМР
,
млн
руб
.
3,7
3
5
2,8
3.4
ПНР
,
млн
руб
.
2,6
2
3,6
1,6
*
предложение
без
дистанционного
управления
коммутационными
аппаратами
26
Ежеквартальный
спецвыпуск
№
2(33),
июнь
2024
Наиболее
подходящим
для
за
-
мены
действующего
КРУН
с
техни
-
ческой
точки
зрения
представлял
-
ся
КРУН
на
базе
ячеек
типа
К
-59.
В
соответствии
с
Положением
ПАО
«
Россети
» «
О
единой
техни
-
ческой
политике
в
электросетевом
комплексе
»
необходима
организа
-
ция
дистанционного
управления
коммутационными
аппаратами
,
что
требует
дополнительных
фи
-
нансовых
средств
.
Поставщиком
4
предложено
организовать
ОРУ
10
кВ
на
базе
реклоузеров
с
дис
-
танционным
управлением
коммута
-
ционными
аппаратами
.
Филиалом
«
Бурятэнерго
»
проведено
деталь
-
ное
рассмотрение
предложения
от
Поставщика
4
со
сравнением
традиционного
КРУН
и
ОРУ
на
ре
-
клоузерах
(
таблица
2).
При
сравнении
предложений
среди
преимуществ
ОРУ
на
ре
-
клоузерах
отмечены
возможность
оперативной
замены
реклоузера
в
случае
его
повреждения
,
про
-
стота
и
доступность
в
расширении
Табл
. 2.
Сравнение
традиционного
КРУН
и
ОРУ
на
реклоузерах
Стадия
Параметр
Традиционный
КРУН
ОРУ
на
реклоузерах
Поставка
Сложность
транспортировки
обору
-
дования
Высокая
Низкая
СМР
и
ПНР
Возможность
параллельного
строи
-
тельства
Нет
Да
Возможность
установки
на
существую
-
щий
фундамент
(
в
случае
замены
КРУН
)
Да
Нет
Степень
готовности
оборудования
(
простота
наладки
)
Низкая
Высокая
Эксплуатация
Компактность
РУ
Да
Нет
Ограничение
по
токовой
нагрузке
Нет
Да
Легкость
в
расширении
РУ
по
принципу
«
лего
»
Нет
Да
Минимальный
объем
повреждений
при
дуговых
замыканиях
в
РУ
Нет
Да
Оперативность
замены
ячейки
Нет
Да
Невосприимчивость
к
половодью
и
наводнениям
Нет
Да
Затраты
на
обогрев
Высокие
Низкие
Селективная
ОЗЗ
«
из
коробки
»
Нет
Да
Резервирование
оперативного
питания
Нет
Да
Простота
осмотра
оборудования
Нет
Да

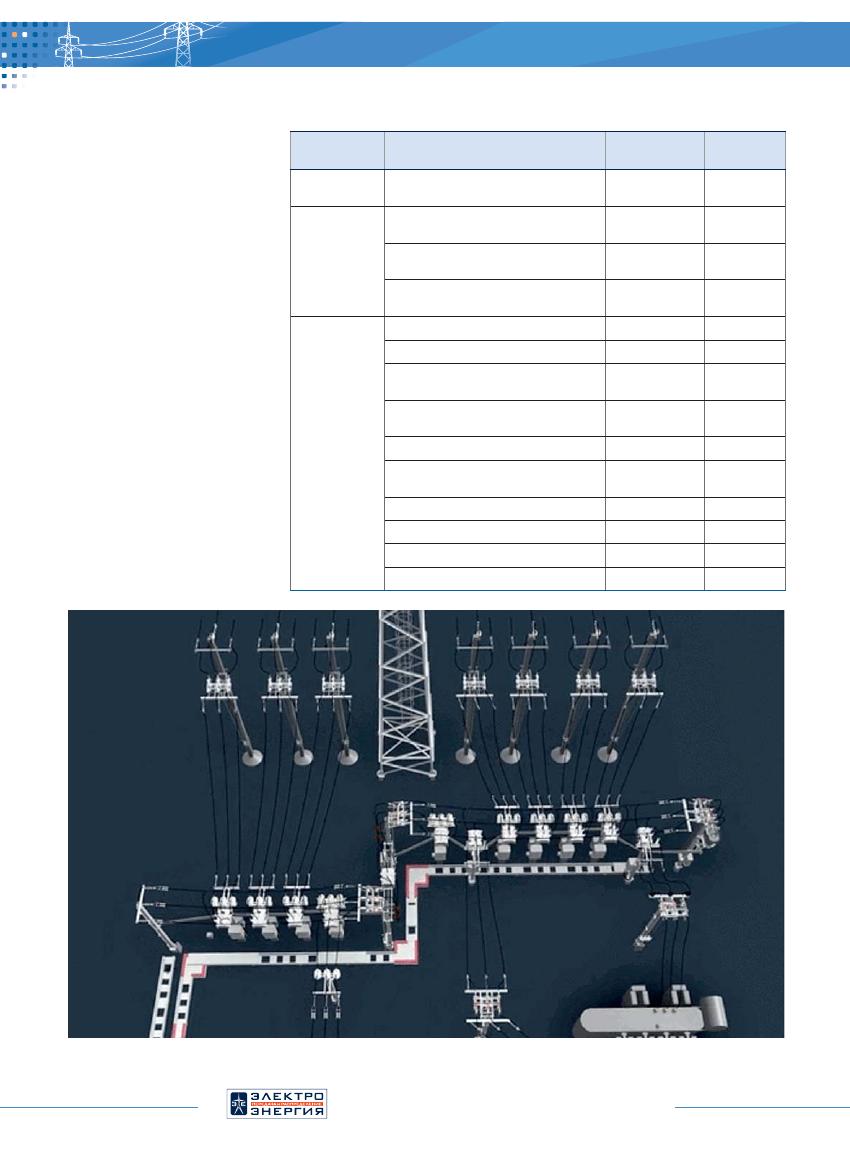

Рис
. 1.
Общий
вид
ОРУ
(3D-
модель
)
Оборудование
подстанций
27
ОРУ
,
организация
телеуправления
.
Среди
недостатков
—
большая
площадь
распределительного
устройства
по
срав
-
нению
с
площадью
,
занимаемой
при
традиционной
компо
-
новке
ПС
на
базе
КРУН
.
В
результате
сопоставления
технико
-
экономических
пара
-
метров
традиционного
КРУН
и
ОРУ
на
реклоузерах
принято
решение
осуществить
реконструкцию
с
заменой
КРУН
на
ОРУ
на
базе
реклоузеров
.
ЭТАП
ПРОЕКТИРОВАНИЯ
И
ОПИСАНИЕ
РЕШЕНИЯ
Для
реализации
решения
заключен
договор
подряда
«
под
ключ
»
с
поставщиком
оборудования
.
Поставщиком
проведе
-
но
предпроектное
обследование
подстанции
,
разработана
3D-
модель
компоновки
ОРУ
(
рисунок
1),
в
результате
чего
определена
возможность
размещения
оборудования
в
пре
-
делах
существующих
границ
подстанции
без
необходимости
дополнительного
землеотвода
.
В
результате
проработки
различных
вариантов
рекон
-
струкции
определены
следующие
основные
технические
решения
.
В
части
конструктивных
решений
:
–
количество
ячеек
— 11
шт
. (1
ввод
+ 1
СВ
+ 9
отходящих
присоединений
);
–
гибкие
шины
с
использованием
СИП
-3 1×240;
–
мощность
ТСН
– 40
кВА
(
установлен
на
стойке
шинного
моста
);
–
свайные
основания
для
установки
оборудования
.
В
части
РЗА
и
АСУ
ТП
:
–
набор
защит
—
ТО
,
МТЗ
,
ЛЗШ
,
АЧР
,
УРОВ
,
ОЗЗ
,
также
на
вводной
выключатель
заведены
сигналы
для
реали
-
зации
ДЗТ
;
–
шкафы
РЗА
и
АСУ
ТП
на
стойках
на
каждом
отходящем
присоединении
.
В
части
АИИС
КУЭ
:
–
установлены
комбинированные
ТТ
и
ТН
на
секциях
шин
для
организации
учета
электроэнергии
;
–
шкафы
учета
на
стойках
,
на
каждом
отходящем
присо
-
единении
.
В
части
организации
связи
:
–
шкафы
учета
,
РЗА
(
АСУ
ТП
)
соединены
по
Ethernet
c
УСПД
,
далее
информация
передается
в
ПТК
посред
-
ством
оптоволоконной
линии
связи
.
ЭТАП
ПОСТАВКИ
ОБОРУДОВАНИЯ
И
МОНТАЖ
ОРУ
Через
90
дней
с
момента
заключения
договора
подряда
«
под
ключ
»
осуществлена
поставка
оборудования
.
Постав
-
щиком
осуществлены
монтаж
и
наладка
ОРУ
за
20
дней
.
ОРУ
введено
в
эксплуатацию
в
июне
2021
года
(
рисунок
2).
ОПЫТ
ЭКСПЛУАТАЦИИ
Эксплуатация
оборудования
ОРУ
в
период
с
июня
2021
года
по
апрель
2024
года
проведена
без
замечаний
в
диапазоне
температур
–50°
С
... +45°
С
.
В
ходе
эксплуатации
отмечены
следующие
положительные
эффекты
:
–
снижение
электропотребления
собственных
нужд
ПС
;
–
удобство
при
оперативном
управлении
оборудованием
(
наличие
телеуправления
);
–
отсутствие
необходимости
периодического
обслужива
-
ния
оборудования
.
Оборудование
соответствует
заявленным
характери
-
стикам
и
рекомендуется
для
дальнейшей
эксплуатации
.
ЗАКЛЮЧЕНИЕ
Применение
ОРУ
6–10
кВ
на
базе
реклоузеров
представля
-
ется
целесообразным
при
проведении
реконструкции
с
за
-
меной
КРУН
на
сельских
ПС
35–110
кВ
,
на
которых
имеются
достаточные
площади
для
строительства
ОРУ
.
Также
реше
-
ние
с
использованием
реклоузеров
представляется
целесо
-
образным
при
проведении
аварийно
-
восстановительных
ра
-
бот
для
устранения
технологических
нарушений
,
связанных
с
повреждением
КРУН
.
В
таких
случаях
реклоузеры
могут
быть
использованы
как
для
создания
временных
схем
,
так
и
постоянных
схем
электроснабжения
.
В
целом
ОРУ
на
реклоузерах
показали
свою
эффек
-
тивность
и
могут
рассматриваться
как
одно
из
эффектив
-
ных
решений
при
замене
КРУН
.

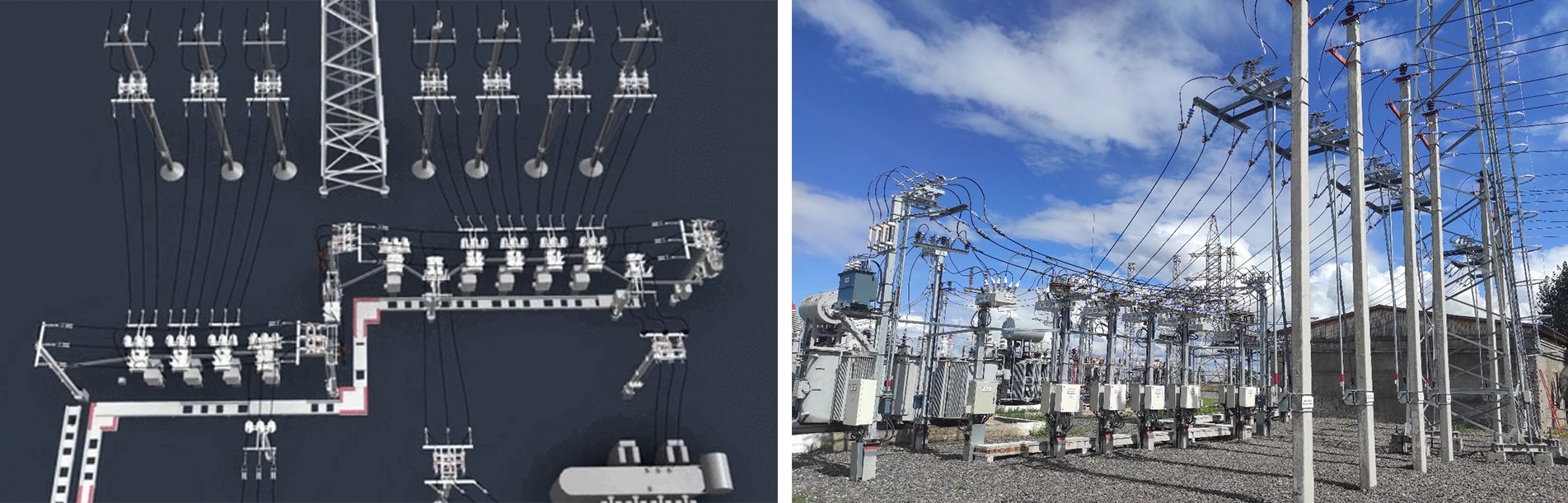

Рис
. 2.
Вид
ОРУ
10
кВ
до
(
а
)
и
после
(
б
)
реконструкции
а
)
б
)
