106

Опыт применения в распределительных
сетях 6–10 кВ областных филиалов
«Россети Московский регион»
передвижных электроустановок
обратной трансформации 0,4/10(6) кВ

ОБОРУДОВАНИЕ

Иванов



Р

.

В

.,

 директор Департамента эксплуатации сетей 0,4–20 кВ «Россети Московский регион»

В

зону  обслуживания  ПАО

«МОЭСК»  (работает  под

брендом  «Россети  Мо-

сковский регион») входят

город  Москва  и  Московская  об-

ласть.  Доля  Общества  на  рынке

услуг  по  передаче  электрической

энергии  (по  объему  полезно-

го  отпуска)  в  Москве  и  Москов-

ской  области  составляет  80,41%

и  69,01%  соответственно.  Пло-

щадь  обслуживания  составляет

46,9  тыс.  км²  с  населением  бо-

лее  20  млн  человек.  Количество

трансформаторных  подстанций

и  распределительных  пунктов

составляет  более  39  800  шт.,

протяженность  кабельных  ли-

ний — 80,6 тыс. км, воздушных

линий — 75,2 тыс. км.

При этом Московский регион

(рисунок  1)  является  наиболее

густонаселенным,

плотность

населения в области составля-

ет  147,4  чел/км²,  а  количество

сельских  населенных  пунктов

насчитывает более 5990.

Правилами  недискримина-

ционного  доступа  к  услугам

по  передаче  электрической

энергии  и  оказания  этих  ус-

луг  (утверждены  Постанов-

лением  Правительства  РФ

от 27.12.2004 г. № 861) и Пра-

вилами  устройства  электро-

установок  (утверждены  При-

казом от 8 июля 2002 г. № 204

Министерства

энергетики

РФ)  определено  допустимое

число  часов  отключений  для

электроприемников  третьей

категории  надежности  элек-

троснабжения не более 72 ча-

сов в год и не более 24 часов

подряд.

Рис

. 1.

Социологические



данные



по



Московской



области

Площадь

 — 45 800

км

2

Население

 — 6 752 677

чел

.

 (2-

е



место



по



РФ

)

Плотность



населения

 — 147,4

чел

./

км

2

 (3-

е



место



по



РФ

)

МОСКОВСКАЯ

МОСКОВСКАЯ

ОБЛАСТЬ

ОБЛАСТЬ

38

муниципальных



образований

36

муниципальных



районов

114

городских



поселений

192

сельских



поселения

С  целью  исполнения  требова-

ний  вышеуказанных  норматив-

ных  актов  в  сетевых  филиалах

Общества  в  настоящее  время

эксплуатируется  121  передвиж-

ная электрическая станция (ПЭС)

мощностью  от  100  до  1000  кВт,

общей  мощностью  34  757  кВт.

При  этом  события  последних

лет,  такие  как  «ледяные  дожди»

в  декабре  2010  года  и  в  ноябре

2016 года, ураган в мае 2017 года,

а  также  анализ  ликвидации  по-

следствий  стихийных  бедствий

в других ДЗО ПАО «Россети» по-

казали,  что  использование  ПЭС

не всегда эффективно в силу раз-

ных причин, таких как:



– проблемы  логистики  (сложная

дорожная  ситуация  на  авто-

дорогах  в  пути  следования,

затрудненный  подъезд  к  обес-

точенным объектам);



– потребность

подключения

большего  количества  обесто-

ченных  ТП,  чем  количество

ПЭС, имеющихся в наличии;



– необходимость  обслуживания

ПЭС,  установленных  в  местах

подключения (дозаправка ГСМ,


Page 3
background image

107

обеспечение сменности обслу-

живающего персонала и т.д.).

С  учетом  данной  проблемати-

ки в «Россети Московский регион»

была  поставлена  задача  повы-

шения  эффективности  использо-

вания  имеющегося  парка  ПЭС.

Проведенный  первичный  анализ

показал, что из общего количества

ПЭС, находящихся на балансе се-

тевых  филиалов  компании,  70%

составляют установки мощностью

240  кВт  и  более.  Таким  образом,

с  помощью  одной  ПЭС,  можно

было  бы  запитать  потребителей

нескольких

трансформаторных

подстанций (ТП), например, в пре-

делах одного населенного пункта.

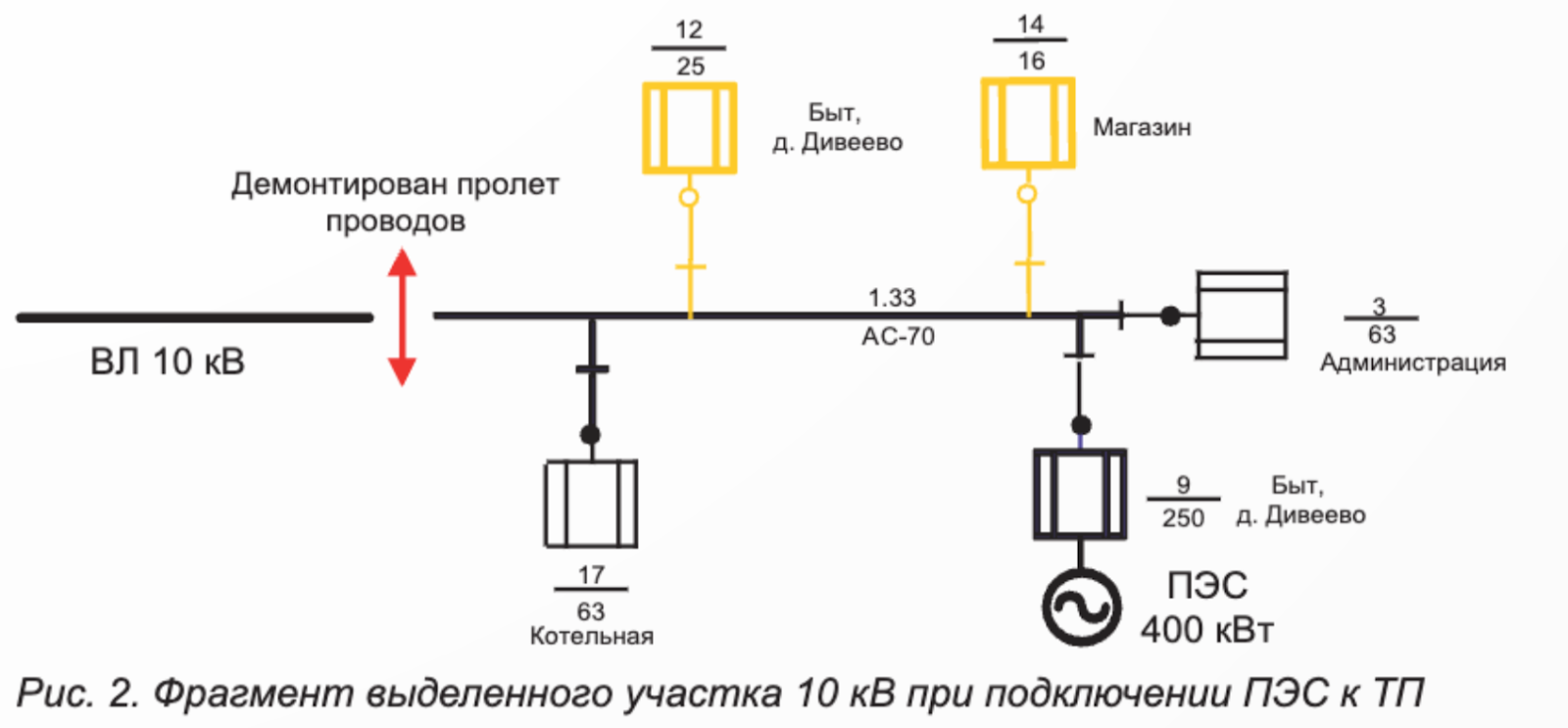

Первоначально

рассматри-

вался  вариант  подачи  напряже-

ния  на  выделенный  участок  сети

6(10)/0,4  кВ  путем  подключения

ПЭС к одной из ТП с наибольшей

установленной  трансформатор-

ной  мощностью  (рисунок  2).  Од-

нако по итогам проведенного ана-

лиза  были  выделены  основные

недостатки такой схемы:



– отсутствие возможности под-

ключения непосредственно

к элементам ВЛ 10(6) кВ (пода-

ча напряжения в сеть 10(6) кВ

возможна только через элек-

трооборудование сущест-

вующей трансформа-

торной подстан-

ции 10(6)/0,4 кВ);



– возможное огра-

ничение выдачи

мощности на

12

25

63

3

63

17

1.33

АС-70

Администрация

Котельная

9

250

Быт,

д. Дивеево

16

14

Магазин

Демонтирован пролет

проводов

Быт,

д. Дивеево

ВЛ 10 кВ

ПЭС

400 кВт

Рис

. 2.

Фрагмент



выделенного



участка

 10

кВ



при



подключении



ПЭС



к



ТП

выделенный участок сети

из-за несоответствия мощ-

ности (в меньшую сторону)

установленного в ТП силового

трансформатора — мощности

ПЭС;



– в  случае  возникновения  одно-

фазного  замыкания  на  землю

(ОЗЗ)  на  выделенном  участке

сети  6(10)  кВ,  невозмож-

ность  его  выявления  в  связи

с  отсутствием  оборудования

с функцией контроля изоляции

и  сигнализации  аварийного

события.

 Последнее из упомянутых об-

стоятельств  является  ключевым.

Оно  не  позволяет  использовать

указанный  вариант  на  практике.

Необходима  передвижная  уста-

новка, включающая в себя распре-

делительное устройство высокого

напряжения 10(6) кВ, трансформа-

торный отсек с трансформатором

и  распределительное  устройство

низкого  напряжения  0,4  кВ  для

подключения  ПЭС,  оборудован-

ной защитой, работающей на сиг-

нал  при  появлении  ОЗЗ  и  вольт-

метром  на  стороне  10(6)  кВ  для

контроля уровня напряжения.

Для  решения  этой  задачи

в 2017 году в филиалах «Россети

Московский регион» — «Западные

электрические  сети»  и  «Восточ-

ные электрические сети» — были

изготовлены первые опытные об-

разцы  передвижных  электроуста-

новок  обратной  трансформации

напряжением 0,4/10 кВ (ПЭОТ).

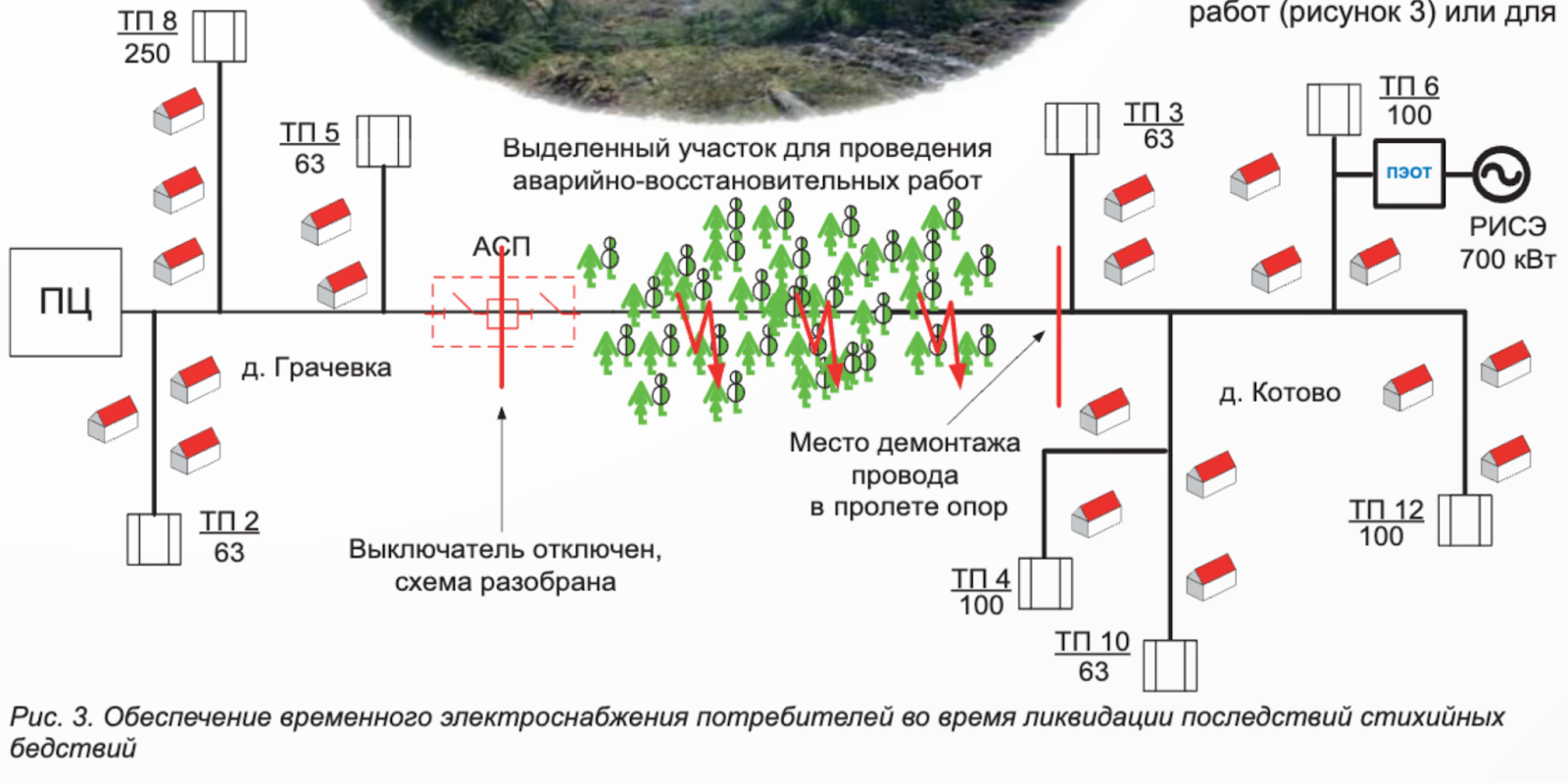

ПЭОТ позволяют обеспечивать

электроснабжение опреде лен-

ного количества ТП на выде-

ленном участке ВЛ 10(6) кВ

на время проведения ава-

рийно-восстановительных

работ (рисунок 3) или для

Рис

. 3.

Обеспечение



временного



электроснабжения



потребителей



во



время



ликвидации



последствий



стихийных



бедствий

ТП 2

63

ТП 3

ТП 4

ТП 5

63

ТП 6

ТП 8

250

ТП 10

ТП 12

ПЦ

АСП

д. Котово

д. Грачевка

100

63

63

100

100

РИСЭ

700 кВт

ПЭОТ

Выделенный участок для проведения

аварийно-восстановительных работ

Выключатель отключен,

схема разобрана

Место демонтажа

провода

в пролете опор

сущест-

ма-

ново

напр

П

э

Т

П 5

В

й

 1 (58) 2020


Page 4
background image

108

ТП 3

ТП 4

ТП 6

ТП 10

ТП 12

ПЦ

д. Глухово

Участок ВЛ, подлежащий капитальному ремонту

(реконструкции)

100

100

160

63

63

Места демонтажа провода

в соседних пролетах

РИСЭ

700 кВт

ПЭОТ

Рис

. 4.

Обеспечение



временного



электроснабжения



потребителей



во



время



ликвидации



последствий



стихийных



бедствий

А

С-2

5

0.35

А-70

130

100

131

63

362

25

63

343

63

132

0.56

А

-35

А-

3

5

0

.2

1.75

А-50

1.33

АС-50

1.75

Дубенки

Новоселки

Каменка

Павлеево

Павлеево

АПВ

557

250

пнт Мечта-2

16

617

Мегафон

АСА-21

в

СНТ Таежный

611

СНТ Таежный

100

КТПП-609

160

СИП
3*70

4.1

СНТ Таежный

КТПП-610

160

1.2

0.9

СИП
3*70

СИП
3*70

Снят

пролет

проводов

Место подключения

УОТ

Рис

. 5.

Фрагмент



ВЛ

 10

кВ



фидер

 «

Глебово

» (

выделенный



участок



сети

)

Рис

. 6.

Место



подключения



ПЭОТ

 0,4/10

кВ



в



ходе



опытно

-

промышленной



эксплуатации

ОБОРУДОВАНИЕ


Page 5
background image

109

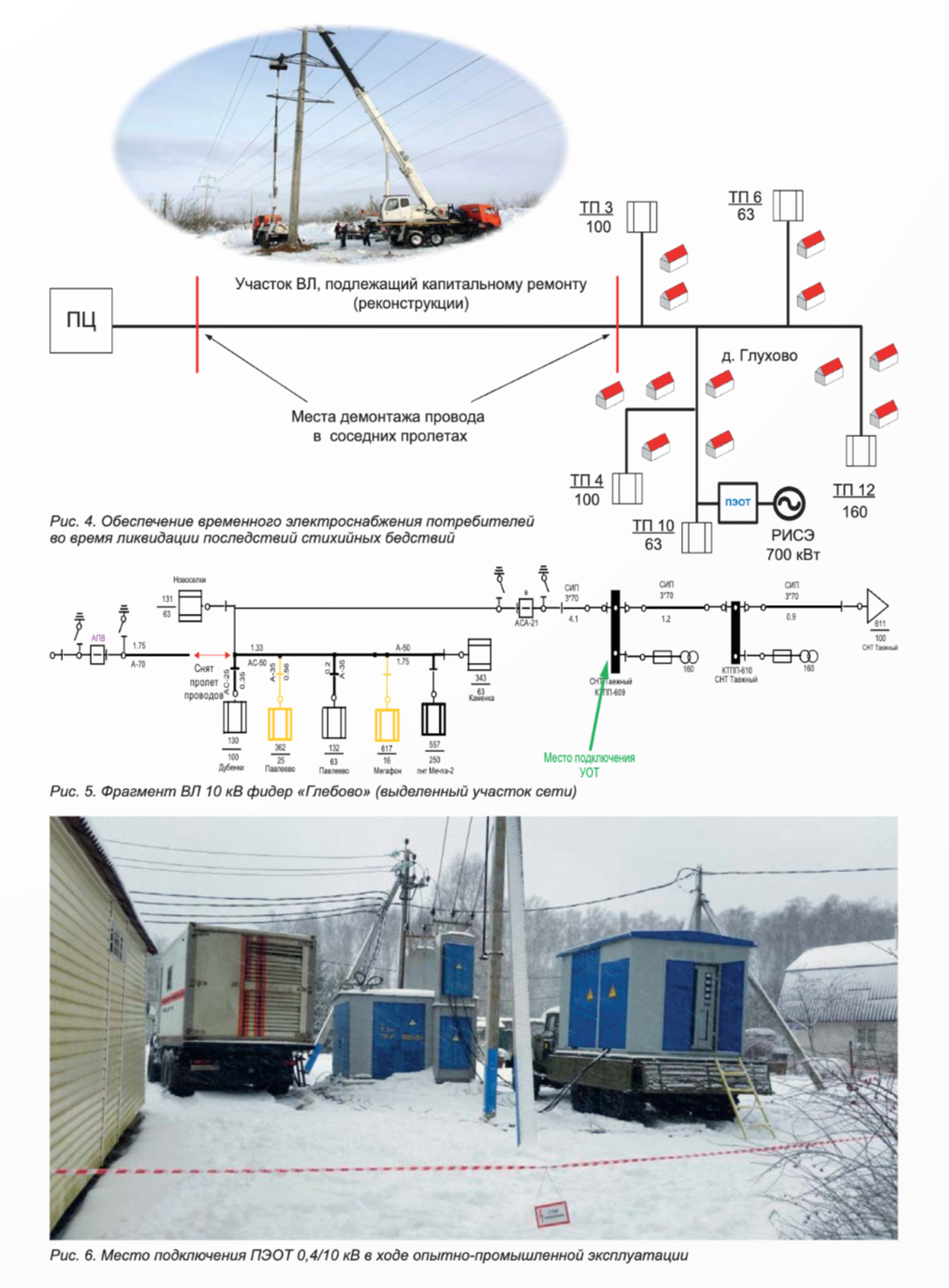

выполнения капитального ремон-

та/реконструкции (рисунок 4) с вы-

делением участка сети 10(6) кВ на

более длительный срок с меньши-

ми  финансовыми  и  временными

затратами.

В  ходе  проведенных  в  ком-

пании  нескольких  этапов  опыт-

ной  эксплуатации  ПЭОТ  проде-

монстрировали  свою  высокую

эффективность.  К  примеру,  при

опытной  эксплуатации  электро-

установки  в  филиале  «Восточ-

ные  электрические  сети»  при

проведении работ по реконструк-

ции сети 10 кВ фидер «Глебово»

был выделен участок ВЛ, потре-

бители  которого  были  запита-

ны от ПЭОТ (рисунки 5 и 6). Это

позволило  в  плановом  режиме

выполнить все необходимые ра-

боты  по  реконструкции,  не  огра-

ничивая  при  этом  электроснаб-

жение  потребителей.  Подобный

социально  ответственный  под-

ход электросетевой организации

получил  высокую  оценку  как  со

стороны  региональных  властей,

так и со стороны населения.

В  марте  2018  года  на  заседа-

нии  секции  «Трансформаторные

подстанции  0,4–20  кВ»  членами

Научно-технического совета «Рос-

сети  Московский  регион»  были

одобрены  результаты  опытной

эксплуатации  ПЭОТ  0,4/10  кВ.

С  учетом  небольших  конструк-

тивных  доработок  было  принято

решение  о  разработке  единых

технических требований «Россети

Московский  регион»  для  их  изго-

товления и тиражирования в дру-

гих филиалах.

В  разработанных  и  утверж-

денных Технических требованиях

были  определены  основные  па-

раметры  и  характеристики  ПЭОТ

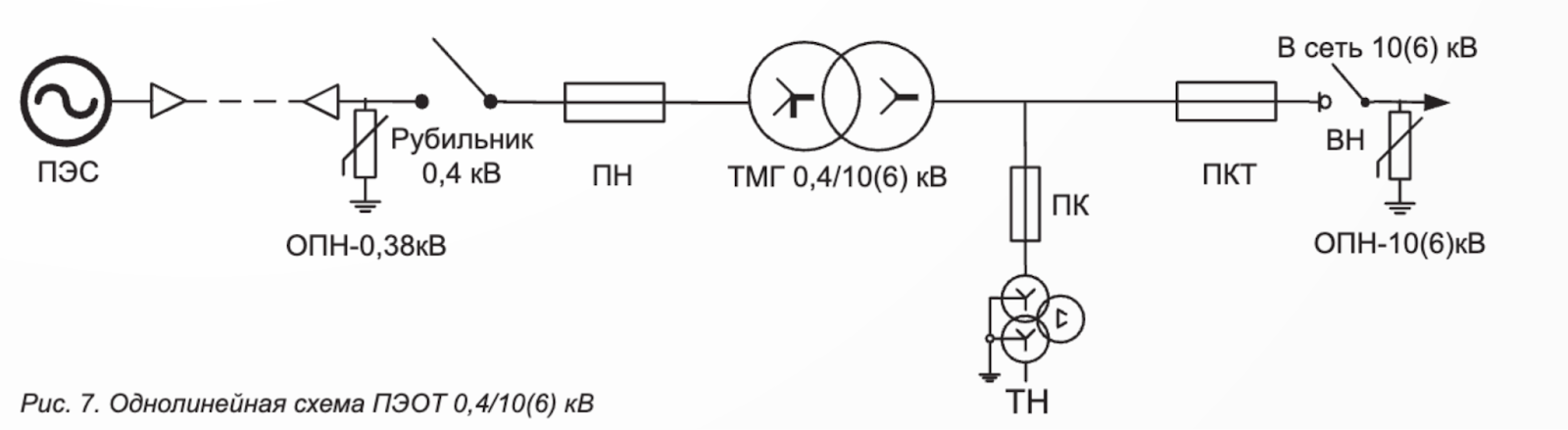

0,4/10(6) кВ. На рисунке 7 приве-

дена  однолинейная  схема  уста-

новки для варианта, когда в каче-

стве  коммутационного  аппарата

в  РУ  ВН  применен  автогазовый

выключатель  нагрузки.  При  этом

в  качестве  коммутационного  ап-

парата  РУ-10(6)  кВ  может  быть

также  применен  вакуумный  вы-

ключатель  с  пружинно-моторным

приводом.

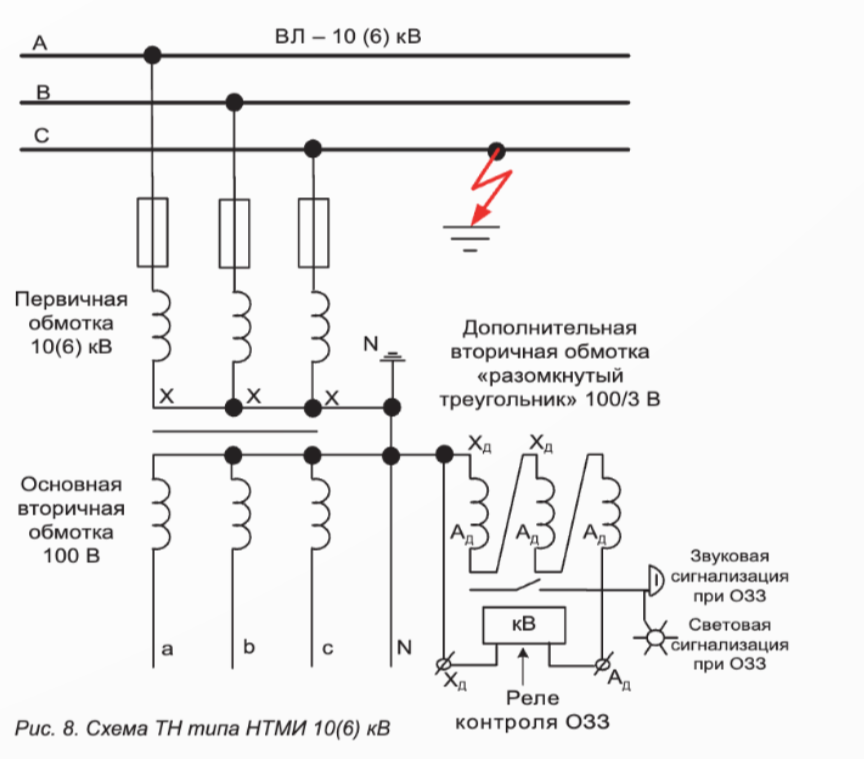

Для  контроля  появления  ОЗЗ

на  выделенном  участке  6–10  кВ

устанавливается  трансформатор

напряжения  типа  НТМИ  с  допол-

нительной  вторичной  обмоткой

«разомкнутый треугольник». К вы-

водам обмотки «разомкнутого тре-

угольника»  подключается  реле

контроля напряжения со звуковой

и световой сигнализациями (рису-

нок 8).

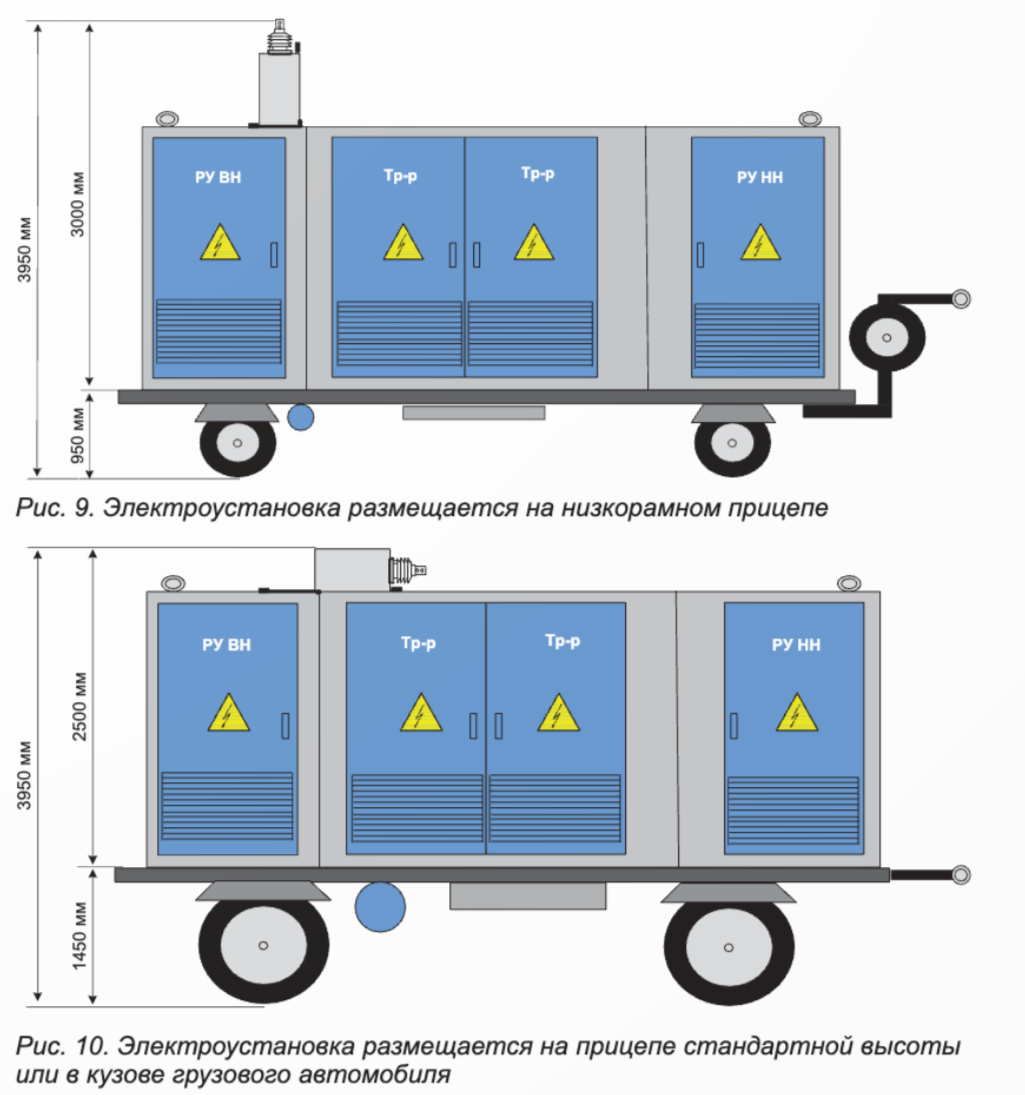

ПЭОТ 0,4/10(6) кВ может быть

изготовлена как с кабельным, так

и  с  воздушным  исполнением  вы-

соковольтных  выводов.  Так  как

электроустановка  является  пере-

движной,  необходимо  учитывать,

что для автодорог ограничение га-

барита по высоте составляет 4 м.

Специалистами «Россети Москов-

ский  регион»  были  разработаны

два варианта для транспортиров-

ки ПЭОТ (рисунки 9 и 10).

В первом случае — шахта вы-

соковольтного  вывода  располо-

жена вертикально (в рабочем по-

ложении) и по прибытии к месту

подключения  ПЭОТ  практически

готова  к  работе,  во  втором  слу-

чае  —  после  транспортировки

шахту  высоковольтного  вывода

необходимо  из  транспортного

привести  в  рабочее  (вертикаль-

ное) положение.

После выбора места установ-

ки  ПЭОТ  до  выполнения  опера-

ций  по  ее  подключению  необхо-

димо:

ТН

ПЭС

Рубильник

0,4 кВ

ПН

ТМГ 0,4/10(6) кВ

ПКТ

ВН

В сеть 10(6) кВ

ОПН-10(6)кВ

ОПН-0,38кВ

ПК

Рис

. 7.

Однолинейная



схема



ПЭОТ

 0,4/10(6)

кВ

ВЛ – 10 (6) кВ

А

В

С

Х

Х

Х

a

b

c

N

N

X

Д

X

Д

X

Д

A

Д

A

Д

A

Д

A

Д

Первичная

обмотка

10(6) кВ

кВ

Основная

вторичная

обмотка

100 В



Дополнительная

вторичная обмотка

«разомкнутый

треугольник» 100/3 В

Реле

контроля ОЗЗ

Звуковая

сигнализация

при ОЗЗ

Световая

сигнализация

при ОЗЗ

Рис

. 8.

Схема



ТН



типа



НТМИ

 10(6)

кВ

 1 (58) 2020


Page 6
background image

110



– заземлить корпус ПЭОТ путем

соединения заземляющим про-

водником  с  заземляющим

устройством ближайшей ТП;



– выполнить  все  необходимые

организационные  и  техниче-

ские  мероприятия  по  выде-

лению  участка  электрической

сети,  на  котором  будут  про-

водиться  аварийно-восстано-

вительные,  ремонтные  или

другие работы.

Процесс  подключения  ПЭОТ

0,4/10(6)  кВ  к  ПЭС  выполняется

аналогично  подключению  ПЭС

к РУ 0,4 кВ ТП, с той лишь разни-

цей, что в КТП, МТП коммутация

осуществляется  через  трехпози-

ционный рубильник (выключатель

нагрузки), а в РУ НН ПЭОТ — не-

посредственно на шинную сборку

0,4 кВ. Единственное, что необхо-

димо учитывать, это соотношение

мощности  генератора  ПЭС  и  си-

лового трансформатора, установ-

ленного в ПЭОТ. В таблице 1 для

примера  приведены  данные  для

дизельных  ПЭС  мощностью  350

и 700 кВА в зависимости от уров-

ня напряжения.

Для  подключения  ПЭОТ  к  вы-

деленному  участку  сети  6–10  кВ

с  воздушным  исполнением  высо-

ковольтного  вывода  необходимо

использовать провод типа СИП 3

сечением 50 (70) мм². Место под-

ключения  необходимо  выбирать,

исходя  из  местных  условий  (про-

вода ВЛ, ВЛЗ и т.д).

В  случае  подключения  ПЭОТ

кабелем,  рекомендуется  исполь-

зовать  универсальный  кабель

FXCEL  3*16/10-10  с  медными

жилами,  используемый  для  орга-

низации  сервисных  (временных)

линий  электропередачи  напряже-

нием 6–10 кВ, допускающий мно-

гократные  циклы  раскручивания-

скручивания.

ОБОРУДОВАНИЕ

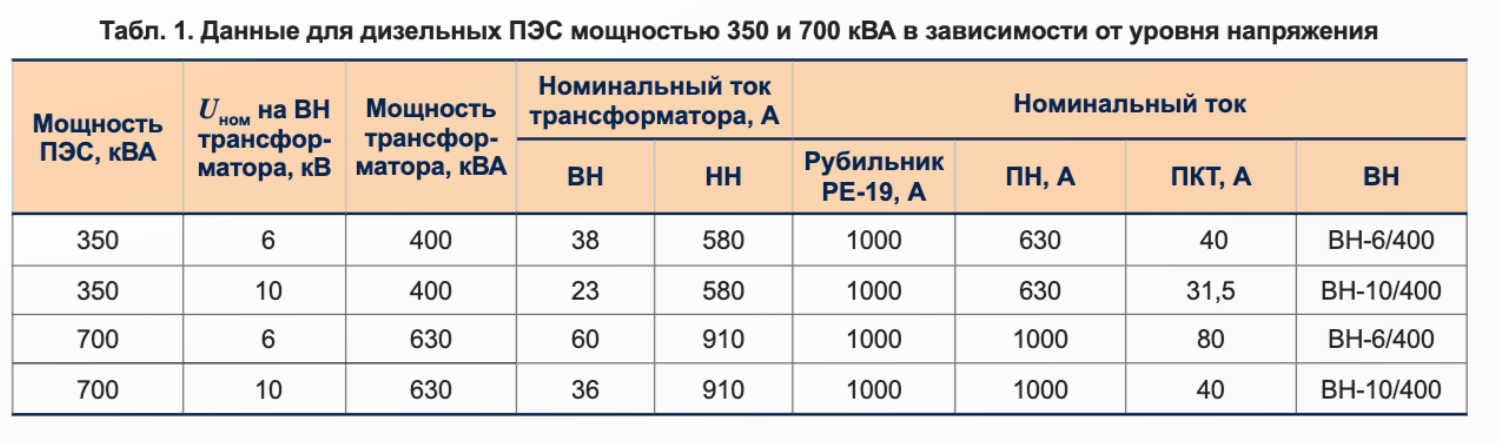

Табл. 1. Данные для дизельных ПЭС мощностью 350 и 700 кВА в зависимости от уровня напряжения

Мощность

ПЭС, кВА

U

ном

 на ВН

трансфор-

матора, кВ

Мощность

трансфор-

матора, кВА

Номинальный ток

трансформатора, А

Номинальный ток

ВН

НН

Рубильник

РЕ-19, А

ПН, А

ПКТ, А

ВН

350

6

400

38

580

1000

630

 40

ВН-6/400

350

10

400

23

580

1000

630

31,5

ВН-10/400

700

6

630

60

910

1000

1000

80

ВН-6/400

700

10

630

36

910

1000

1000

40

ВН-10/400

РУ ВН

РУ НН

Тр-р

Тр-р

РУ ВН

РУ НН

Тр-р

Тр-р

950

м

м

3

000

м

м

3950

мм

2500

мм

1450

мм

3950

мм

Рис

. 9.

Электроустановка



размещается



на



низкорамном



прицепе

Рис

. 10.

Электроустановка



размещается



на



прицепе



стандартной



высоты



или



в



кузове



грузового



автомобиля

Принимая  во  внимание  вы-

шеизложенное,  опыт  примене-

ния  в  распределительных  сетях

6–10  кВ  областных  филиалов

«Россети  Московский  регион»

передвижных

электроустано-

вок  обратной  трансформации

0,4/10(6) кВ позволил обеспечить

достижение  следующих  резуль-

татов:

1)  применение  ПЭС  и  ПЭОТ  по-

зволило  обеспечить  замеще-

ние  работы  нескольких  ди-

зельных ПЭС;

2)  оптимизация размещения ПЭС

привела  к  уменьшению  экс-

плуатационных  финансовых

и  временных  издержек  элек-

тросетевой компании при про-

ведении плановых и аварийно-

восстановительных работ;

3)  достигнут  новый  уровень  мо-

бильности  производственных

сил  и  ресурсов  электросете-

вой компании;

4)  уменьшение  количества  пер-

сонала,  занятого  обслужива-

нием комплекса ПЭС+ПЭОТ;

5)  снижение  времени  перерывов

электроснабжения  потребите-

лей;

6)  существенное

уменьшение

количества  жалоб  от  населе-

ния.


Читать онлайн

Правилами недискриминационного доступа к услугам по передаче электрической
энергии и оказания этих услуг (утверждены Постановлением Правительства РФ
от 27.12.2004 г. № 861) и Правилами устройства электроустановок (утверждены Приказом от 8 июля 2002 г. № 204 Министерства энергетикиРФ) определено допустимое число часов отключений для электроприемников третьей категории надежности электроснабжения не более 72 часов в год и не более 24 часов
подряд. С целью исполнения требований вышеуказанных нормативных актов в сетевых филиалах ПАО «МОЭСК» в настоящее время эксплуатируется 121 передвижная электрическая станция (ПЭС) мощностью от 100 до 1000 кВт, общей мощностью 34 757 кВт. При этом события последних лет, такие как «ледяные дожди» в декабре 2010 года и в ноябре 2016 года, ураган в мае 2017 года, а также анализ ликвидации последствий стихийных бедствий в других ДЗО ПАО «Россети» по казали, что использование ПЭС
не всегда эффективно в силу разных причин.

Поделиться:

«ЭЛЕКТРОЭНЕРГИЯ. Передача и распределение»
