34
СЕТИ
РОССИИ
К
огда
4
июля
2007
года
Сочи
был
выбран
местом
проведения
первой
для
России
зимней
Олимпиа
-
ды
и
вся
страна
ликовала
вместе
с
черноморским
курортом
,
сложно
было
представить
масштабы
за
-
дач
,
которые
предстояло
решить
.
Для
проведения
«
самых
инноваци
-
онных
в
истории
спорта
Игр
»
тре
-
бовалась
,
кроме
всего
прочего
,
развитая
инфраструктура
—
а
она
находилась
в
самом
плачевном
со
-
стоянии
.
Инженерное
и
коммуналь
-
ное
хозяйство
бывшей
курортной
столицы
России
не
обновлялось
с
50—70-
х
годов
прошлого
века
.
В
то
же
время
динамика
ввода
(
под
-
час
несистемного
)
новых
жилых
и
промышленных
объектов
в
горо
-
де
начиная
с
90-
х
годов
неуклонно
возрастала
.
Соответственно
,
росло
потребление
электроэнергии
:
если
в
2007
году
суммарная
нагрузка
на
распределительную
городскую
сеть
не
превышала
300
МВт
,
то
в
2013
она
уже
составила
примерно
550
МВт
.
Очевидно
,
что
устаревшая
инфраструктура
была
не
в
состоя
-
нии
справиться
с
такими
показате
-
лями
.
Электросетевому
комплексу
региона
требовалась
полная
модер
-
низация
,
и
Олимпиада
дала
мощ
-
ный
импульс
,
позволивший
вывести
электроснабжение
Сочи
на
каче
-
ственно
новый
уровень
.
Во
время
подготовки
Сочи
к
проведению
зимних
Олимпийских
и
Паралимпийских
игр
2014
года
Кубаньэнерго
и
«
Федеральная
се
-
тевая
компания
ЕЭС
»,
чьи
филиалы
работают
в
Сочинском
энергорайо
-
не
над
реконструкцией
и
разви
-
тием
энергетического
комплекса
,
вошли
в
состав
крупнейшей
в
мире
электросетевой
группы
компаний
«
Россети
».
Их
суммарные
инвести
-
ции
в
олимпийское
строительство
и
ремонт
энергообъектов
составили
свыше
58
млрд
рублей
.
Безусловно
,
это
колоссальные
средства
,
но
они
вложены
с
целью
обеспечения
на
-
дёжного
энергоснабжения
города
и
жителей
на
несколько
десятков
лет
вперёд
за
счёт
применения
самых
передовых
технологий
и
использо
-
вания
инновационного
оборудова
-
ния
.
Сейчас
глобальная
модерниза
-
ция
электросетевого
хозяйства
Со
-
чинского
энергорайона
практически
завершена
.
Соотношение
масшта
-
бов
и
сжатых
сроков
беспреце
-
дентно
:
за
четыре
года
возведены
и
модернизированы
53
различных
энергообъекта
,
включая
подстанции
класса
напряжения
220
и
110
кВ
,
магистральные
линии
электропе
-
редачи
,
распределительную
сеть
.
В
частности
,
построены
«
с
нуля
»
14
подстанций
110
кВ
и
две
под
-
станции
220
кВ
,
две
подстанции
110
кВ
и
две
220
кВ
реконструи
-
рованы
;
проложено
более
450
км
новых
магистральных
линий
110
и
220
кВ
.
Кстати
,
впервые
в
России
кабельные
линии
были
проложены
в
условиях
высокогорья
на
высоте
от
880
до
1100
м
над
уровнем
моря
,
и
впервые
в
истории
Сочи
в
городской
черте
участки
«
стодесяток
»
проложи
-
ли
под
землёй
.
Это
позволило
уйти
от
«Олимпийская»
энергосистема
Сочи
В рамках подготовки Сочи к зимним Олимпийским
играм в городе полностью модернизирована электросе-
тевая инфраструктура
.
О
л
и
м
п
и
а
д
а
2
0
1
4
Олимпиада 2014
35
№
6 (21),
ноябрь
–
декабрь
, 2013
необходимости
устанавливать
опоры
в
густонаселённых
районах
и
умень
-
шить
охранную
зону
ЛЭП
.
В
рамках
реконструкции
распределительной
сети
проложено
более
900
км
новых
ЛЭП
и
установлено
свыше
500
но
-
вых
трансформаторных
подстанций
и
распределительных
пунктов
.
Прак
-
тически
завершена
реконструкция
линий
класса
напряжения
110
кВ
—
сейчас
идёт
их
поэтапная
поста
-
новка
под
напряжение
:
к
приме
-
ру
,
жители
Адлера
и
Хосты
уже
по
-
лучают
электроэнергию
по
новым
трассам
.
«
ДИЗАЙНЕРСКИЕ
»
ЭНЕРГООБЪЕКТЫ
Каждый
из
реализованных
в
Сочи
проектов
по
-
своему
уникален
:
ведь
необходимо
было
учесть
курортную
специфику
и
уникальную
природу
ре
-
гиона
.
Например
,
подстанция
закры
-
того
типа
110
кВ
«
Бочаров
ручей
»,
построенная
Кубаньэнерго
,
счита
-
ется
одним
из
самых
технически
со
-
вершенных
и
экологичных
объектов
.
Красивое
светлое
здание
органично
вписывается
в
архитектуру
курорта
,
силовое
оборудование
скрыто
в
по
-
мещении
.
Это
даёт
дополнительную
защиту
от
природных
явлений
и
в
то
же
время
оберегает
окружающую
среду
от
шумового
и
электромаг
-
нитного
воздействия
.
Подстанция
110
кВ
«
Верещагинская
»
расположе
-
на
в
центре
города
.
Здесь
на
площа
-
ди
в
три
квадратных
километра
стоит
более
сотни
домов
.
Чтобы
не
соз
-
давать
дополнительных
неудобств
жителям
и
не
перекапывать
террито
-
рию
индивидуальных
участков
,
при
реконструкции
заходов
на
подстан
-
цию
Кубаньэнерго
впервые
в
Сочи
применило
метод
бестраншейной
прокладки
кабельных
линий
10
кВ
и
110
кВ
. «
Стодесятка
»
проходит
под
землёй
по
микротоннелю
длиной
800
метров
.
Сверху
над
линией
—
более
шестидесяти
жилых
домов
,
железная
дорога
и
речка
Вереща
-
гинка
.
Подстанция
110
кВ
«
Бытха
»
возведена
на
горном
склоне
,
её
обо
-
рудование
располагается
на
двух
уровнях
—
перепад
высот
достигает
пяти
метров
.
Она
не
только
необыч
-
на
по
техническому
исполнению
,
но
и
эксклюзивна
по
дизайну
.
Подстанции
горного
кластера
,
построенные
«
ФСК
ЕЭС
»,
современ
-
ные
и
,
можно
даже
сказать
,
дизай
-
нерские
.
Использование
необыч
-
ных
проектных
решений
позволило
энергетикам
органично
вписать
их
в
архитектуру
столицы
зимней
Олим
-
пиады
. «
Первой
ласточкой
»
стала
подстанция
«
Лаура
»
напряжением
110
кВ
.
Было
принято
решение
сде
-
лать
энергообъект
уникальным
по
красоте
и
дизайну
.
Чтобы
не
пере
-
гружать
существующий
каркас
до
-
полнительными
архитектурными
элементами
,
соорудили
многослой
-
ный
вентилируемый
фасад
из
ком
-
позитных
материалов
и
витражей
.
Футуристический
дизайн
техностиля
превратил
энергообъект
в
здание
,
похожее
на
космические
сооруже
-
ния
из
фантастических
фильмов
.
Следом
переделали
две
подстан
-
ции
— «
Поселковую
»
напряжением
220
кВ
и
«
Розу
Хутор
»
напряжением
110
кВ
.
Теперь
днём
здания
энер
-
гообъектов
словно
окутаны
белым
кружевом
.
Такой
эффект
создают
специальные
перфорированные
панели
с
уникальным
авторским
изображением
.
А
в
тёмное
время
суток
предусмотрена
декоративная
светодинамическая
подсветка
.
Фа
-
сады
переливаются
буквально
все
-
ми
цветами
радуги
.

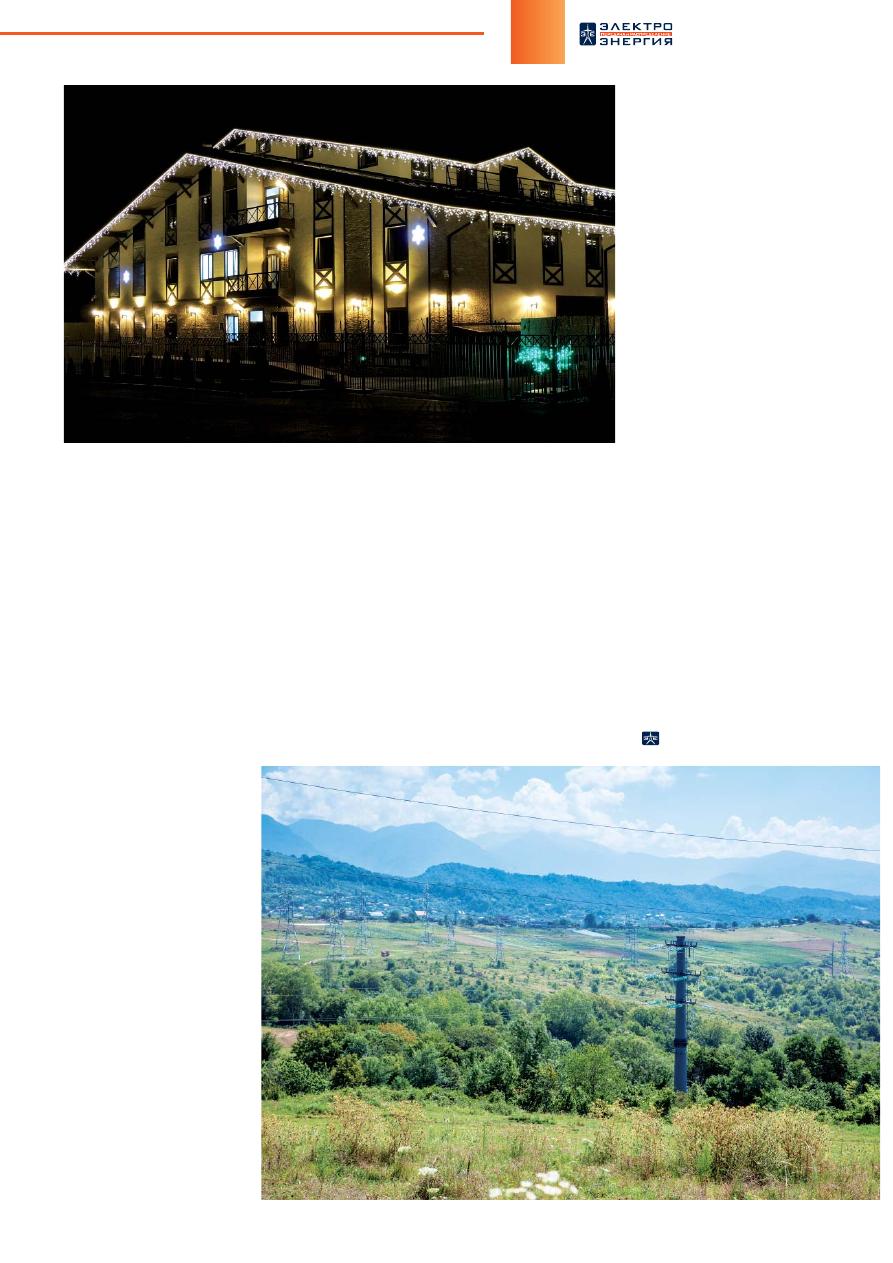

Наконец
,
кульминацией
архитек
-
турных
изысков
стала
построенная
в
альпийском
стиле
на
высоте
800
ме
-
тров
над
уровнем
моря
подстанция
«
Спортивная
».
Она
обеспечивает
ре
-
зерв
для
всех
горных
олимпийских
объектов
.
С
виду
подстанция
ну
точь
-
в
-
точь
альпийское
шале
и
органично
Трансформаторная
подстанция
в
Красной
Поляне
Трансформаторная
подстанция
в
Красной
Поляне
Строящаяся
подстанция
110
кВ
«
Бытха
»
Строящаяся
подстанция
110
кВ
«
Бытха
»
36
СЕТИ РОССИИ
вписывается
в
архитектуру
олимпий
-
ского
курорта
«
Роза
Хутор
».
Специа
-
листы
подстанции
говорят
,
что
даже
бывают
случаи
,
когда
туристы
путают
её
с
частной
гостиницей
в
горах
.
ОЛИМПИЙСКИЕ
ИННОВАЦИИ
Все
«
олимпийские
»
подстанции
оснащаются
передовым
микропро
-
цессорным
оборудованием
релей
-
ной
защиты
и
автоматики
,
устрой
-
ствами
телемеханики
и
связи
—
они
могут
управляться
дистанционно
.
Максимальную
защищённость
объ
-
ектов
обеспечивает
уникальная
система
видеонаблюдения
—
пер
-
вый
в
российской
энергосистеме
интегрированный
комплекс
опера
-
тивного
мониторинга
безопасности
.
Он
позволяет
вести
дистанционное
наблюдение
и
оперативно
реагиро
-
вать
на
сигналы
о
вторжении
посто
-
ронних
лиц
на
объекты
.
По
спутни
-
ковой
связи
в
Центр
оперативного
управления
передаются
сигналы
с
видеорегистраторов
,
установ
-
ленных
по
периметру
подстанций
.
При
необходимости
к
работе
под
-
ключается
и
мобильный
комплекс
ситуационно
-
аналитического
цен
-
тра
—
специальный
автомобиль
,
оборудованный
спутниковой
ан
-
тенной
,
переносными
видеокаме
-
рами
с
инфракрасной
подсветкой
для
работы
ночью
и
датчиками
движения
.
В
целях
резервирования
соб
-
ственных
нужд
подстанций
110
кВ
установлена
инновационная
систе
-
ма
накопления
энергии
(
СНЭ
)
на
основе
аккумуляторных
батарей
большой
мощности
.
Подобно
авто
-
мобильному
аккумулятору
,
в
процес
-
се
нормальной
работы
подстанции
происходит
зарядка
СНЭ
,
а
в
случае
нарушения
питания
собственных
нужд
подстанции
вся
накопленная
энергия
пойдёт
на
поддержание
работы
систем
управления
,
релей
-
ной
защиты
оборудования
и
линий
противоаварийной
автоматики
,
по
-
жаротушения
и
многого
другого
.
Инновации
затронули
и
систе
-
му
диагностики
оборудования
.
Мо
-
ниторинг
технического
состояния
ведётся
непрерывно
с
использо
-
ванием
инновационной
системы
автоматической
диагностики
(
САД
).
Основным
преимуществом
новой
системы
является
непрерывность
процесса
анализа
,
позволяющая
тщательно
контролировать
техни
-
ческое
состояние
оборудования
и
своевременно
выявлять
вновь
образовавшиеся
дефекты
.
Тради
-
ционные
же
методы
диагностики
менее
эффективны
главным
обра
-
зом
из
-
за
периодичности
анализа
,
а
значит
,
есть
вероятность
упустить
из
виду
дефекты
,
которые
могли
об
-
разоваться
сразу
после
очередной
проверки
.
Также
специалисты
группы
ком
-
паний
«
Россети
»
в
Сочи
ввели
в
промышленную
эксплуатацию
не
имеющий
аналогов
в
России
ком
-
плекс
программно
-
технических
средств
управления
электроснабже
-
нием
города
(
ЦУЭ
).
Для
надёжного
электроснабжения
современного
города
сегодня
необходим
круглосуточный
мониторинг
,
постоянный
анализ
работы
энергообъектов
,
координа
-
ция
в
режиме
реального
вре
-
мени
взаимодействия
всех
электросетевых
предприятий
при
наличии
постоянной
свя
-
зи
с
руководителями
разного
уровня
и
техническими
спе
-
циалистами
.
Теперь
в
Сочи
реализованы
решения
,
по
-
зволяющие
с
этой
задачей
успешно
справиться
.
Интегральный
комплекс
программно
-
технических
средств
,
применяемый
в
ЦУЭ
Сочи
,
состоит
из
не
-
скольких
специальных
си
-
стем
,
включая
систему
под
-
готовки
и
принятия
решений
.
Она
не
только
анализирует
поступающие
данные
о
состоянии
оборудования
подстанций
и
линий
электропередачи
,
но
и
отобража
-
ет
информацию
о
передвижении
транспорта
,
оперативно
-
выездных
бригад
,
аварийном
резерве
.
В
ней
же
содержится
база
контактов
,
не
-
обходимых
для
выполнения
плано
-
вых
задач
и
работы
в
нештатных
ситуациях
.
На
базе
Центра
есть
возможность
визуализировать
ин
-
формацию
при
проведении
сове
-
щаний
,
в
том
числе
организовать
видеотрансляции
с
энергообъектов
и
интерактивную
работу
с
мультиме
-
дийными
файлами
.
ЗАПАС
МОЩНОСТИ
В
ходе
реконструкции
как
основ
-
ной
,
так
и
распределительной
сети
применялись
самые
современ
-
ные
технологии
и
материалы
.
На
большинстве
высоковольтных
ВЛ
применяется
современный
про
-
вод
AERO-Z.
Более
плотная
скрутка
проводников
и
гладкая
внешняя
поверхность
даёт
ему
большие
преимущества
по
сравнению
с
обычными
проводами
: AERO-Z
бо
-
лее
устойчив
к
сильному
ветру
,
ме
-
нее
подвержен
налипанию
снега
и
образованию
гололёда
.
На
воз
-
душных
линиях
распределительной
сети
активно
используется
само
-
несущий
изолированный
провод
(
СИП
) —
это
в
разы
снижает
риск
электротравматизма
и
повышает
надёжность
электроснабжения
.
При
прокладке
подземных
трасс
используется
кабель
с
изоляцией
ЛЭП
110
кВ
«
Шепси
—
Дагомыс
»
ЛЭП
110
кВ
«
Шепси
—
Дагомыс
»
37
№
6 (21),
ноябрь
–
декабрь
, 2013
из
сшитого
полиэтилена
.
Все
новые
линии
обладают
гораздо
большей
прочностью
и
пропускной
способ
-
ностью
по
сравнению
со
своими
предшественниками
.
Многогран
-
ные
опоры
обновлённых
ЛЭП
так
-
же
имеют
множество
преимуществ
по
сравнению
с
обычными
решёт
-
чатыми
.
Они
прочнее
и
надёжнее
,
более
эстетичны
,
занимают
мень
-
ше
места
и
в
то
же
время
очень
устойчивы
.
Все
возводимые
и
ре
-
конструируемые
подстанции
и
воз
-
душные
линии
электропередачи
способны
выдержать
подземные
толчки
силой
в
девять
баллов
.
Ввод
в
эксплуатацию
по
-
строенных
энергообъектов
позволил
уже
сейчас
уве
-
личить
трансформаторную
мощность
подстанций
Сочи
с
1633
МВА
в
2009
году
до
нынешних
3511
МВА
,
то
есть
более
чем
в
два
раза
.
Это
означает
,
что
город
обе
-
спечен
достаточными
соб
-
ственными
запасами
мощ
-
ности
и
больше
не
зависит
от
поступления
электро
-
энергии
из
других
районов
Кубанской
энергосистемы
,
как
это
было
раньше
.
Энергоснабжение
всего
Большого
Сочи
становится
более
надёжным
,
а
также
появляется
необходимый
запас
мощности
для
даль
-
нейшего
развития
региона
.
С
вводом
в
эксплуатацию
всех
новых
и
отремонтиро
-
ванных
подстанций
и
линий
электропередачи
Сочи
получает
одну
из
самых
надёжных
энергоси
-
стем
в
России
и
мире
.
ПЕРСПЕКТИВЫ
У
многих
возникает
вопрос
:
бу
-
дет
ли
востребована
построенная
инфраструктура
после
проведе
-
ния
Олимпийских
и
Паралимпий
-
ских
игр
2014
года
?
Однозначно
,
да
.
Сочи
сейчас
один
из
самых
динамично
развивающихся
горо
-
дов
России
.
Речь
идёт
и
о
резком
увеличении
числа
проживающих
в
городе
людей
(
как
следствие
—
значительном
росте
жилищного
фонда
),
и
о
курортных
объектах
.
Естественно
,
всем
нужно
качественное
электроснабжение
.
С
учё
-
том
планов
дальнейшего
развития
региона
и
пер
-
спективных
потребностей
в
качественном
энергос
-
набжении
созданная
при
подготовке
к
Олимпиаде
новейшая
инфраструкту
-
ра
по
окончании
Игр
будет
полностью
использоваться
для
нужд
города
-
курорта
.
Также
не
стоит
забы
-
вать
,
что
после
зимних
Олимпийских
игр
2014
го
-
да
в
Сочи
ожидается
мас
-
совый
наплыв
туристов
:
по
итогам
реализации
го
-
сударственной
програм
-
мы
город
должен
стать
горнокли
-
матическим
курортом
мирового
уровня
.
К
тому
же
он
становится
центром
большой
политики
—
в
Сочи
пройдёт
встреча
политиков
восьми
ведущих
государств
мира
«G-8».
Вслед
за
этим
стартуют
со
-
ревнования
автогонщиков
Форму
-
лы
-1,
пройдут
матчи
Чемпионата
мира
по
футболу
-2018
и
целый
ряд
других
значимых
экономических
,
политических
и
общественных
событий
.
А
раз
так
востребован
регион
,
значит
,
будет
востребо
-
вана
и
его
новая
энергетическая
система
.
ЛЭП
110
кВ
,
Адлерский
район
ЛЭП
110
кВ
,
Адлерский
район
ПС
«
Спортивная
»
ПС
«
Спортивная
»
Оригинал статьи: «Олимпийская» энергосистема Сочи
В рамках подготовки Сочи к зимним Олимпийским играм в городе полностью модернизирована электросетевая инфраструктура.
