124
ОБОРУДОВАНИЕ
Надежность электросетей —
«Систэм Электрик» представляет
современное решение для
городской среды
Активный
рост
электропотребления
сегодня
наблюдается
по
всей
стране
,
что
регулярно
подтверждается
в
сообщениях
Минэнерго
России
и
«
Системного
оператора
ЕЭС
».
В
осо
-
бенности
эта
тенденция
характерна
для
мегаполисов
.
Н
апомним
,
что
системы
электроснабжения
горо
-
дов
включают
в
себя
сети
высокого
(110–220
кВ
),
среднего
(10–20
кВ
)
и
низкого
(0,4
кВ
)
напряжения
.
Последние
являются
наиболее
протяженны
-
ми
—
именно
они
обеспечивают
передачу
электроэнергии
между
блочными
комплектными
транс
-
форматорными
подстанциями
(
БКТП
)
и
жилыми
домами
.
При
формировании
городской
электросети
требуется
учесть
большое
количество
факторов
,
которые
трудно
систематизиро
-
вать
:
особенности
потребителей
,
их
мощность
,
темпы
прироста
на
-
инженерных
коммуникаций
,
при
-
родоохранные
и
экологические
ограни
чения
.
Эти
вызовы
требуют
особых
технических
решений
,
сочетающих
надежность
и
бесперебойность
работы
со
столь
необходимой
в
городе
компактностью
.
Такое
ре
-
шение
представляет
на
выставке
Электрические
сети
(
МФЭС
-2024)
российская
компания
,
разработчик
и
производитель
передовых
про
-
дуктов
в
области
распределения
электроэнергии
,
автоматизации
,
инженерной
инфраструктуры
ЦОД
и
программного
обеспечения
«
Си
-
стэм
Электрик
».
Шкаф
распределительный
низкого
напряжения
(
ШРНН
) —
это
низковольтное
комплектное
устройство
(
НКУ
),
предназначен
-
ное
для
применения
в
городских
кабельных
сетях
напряжением
0,4
кВ
.
НКУ
может
устанавливать
-
ся
в
распределительных
транс
-
форматорных
пунктах
и
на
транс
-
форматорных
подстанциях
,
в
том
числе
типа
БКТП
.
Конструктив
НКУ
представля
-
ет
собой
металлический
каркас
,
собранный
с
помощью
болтовых
соединений
.
При
проектировании
и
создании
этого
типового
реше
-
ния
были
учтены
все
аспекты
,
связанные
с
безопасностью
при
-
менения
и
эксплуатации
,
а
само
устройство
было
протестирова
-
но
и
испытано
в
соответствии
со
стандартом
ГОСТ
IEC 61439-1
«
Устройства
комплектные
низко
-
вольтные
распределения
и
управ
-
ления
».
Внутри
конструктива
НКУ
при
-
меняются
четыре
типа
электриче
-

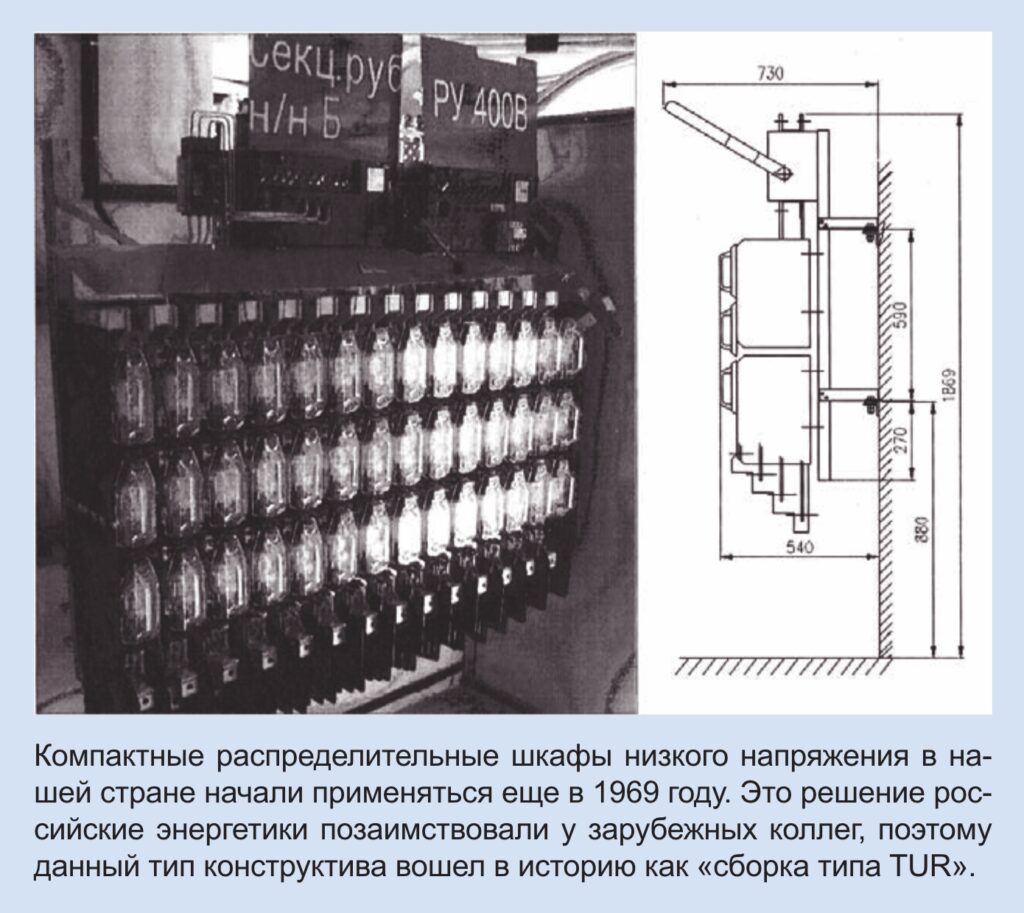

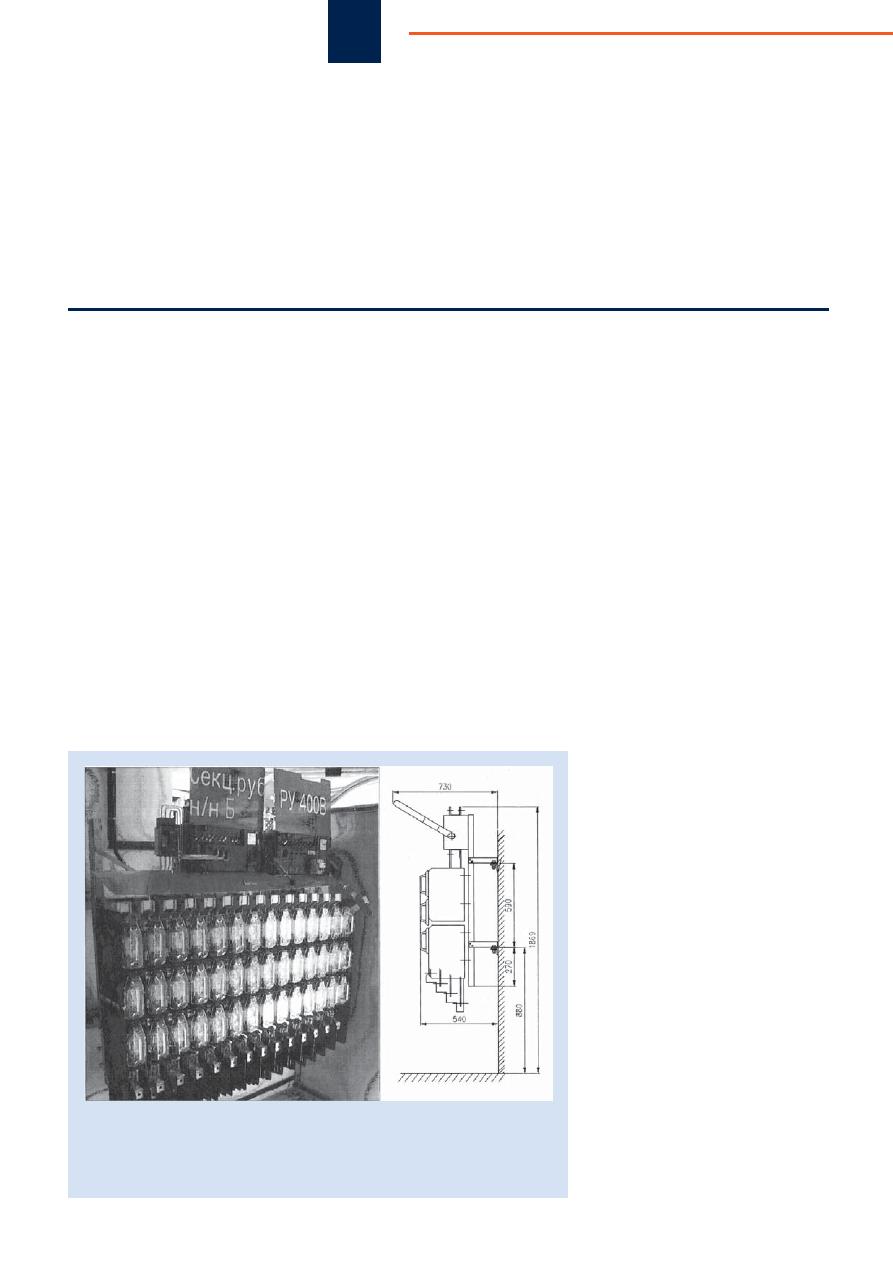

Компактные
распределительные
шкафы
низкого
напряжения
в
на
-
шей
стране
начали
применяться
еще
в
1969
году
.
Это
решение
рос
-
сийские
энергетики
позаимствовали
у
зарубежных
коллег
,
поэтому
данный
тип
конструктива
вошел
в
историю
как
«
сборка
типа
TUR».
грузки
,
методы
и
средства
обеспе
-
чения
надежности
электроснаб
-
жения
,
технико
-
экономические
ха
-
рактеристики
используемого
обо
-
рудования
,
вопросы
отчуждения
земельных
участков
и
т
.
д
.
При
этом
особенность
созда
-
ния
систем
электроснабжения
ме
-
гаполисов
заключается
в
том
,
что
к
традиционным
требованиям
(
на
-
дежность
,
экономичность
,
удоб
-
ство
эксплуатации
,
техническая
гибкость
,
экологическая
чистота
,
компактность
,
унифицированность
сетей
)
добавляются
специфиче
-
ские
параметры
,
продиктованные
городскими
усло
виями
.
Среди
них
—
тесная
застройка
,
обилие
125
№
6 (87) 2024
ских
аппаратов
низкого
напряже
-
ния
:
–
воздушный
автоматический
выключатель
;
–
предохранитель
-
выключатель
-
разъединитель
;
–
автоматический
выключатель
в
литом
корпусе
;
–
автоматический
выключатель
защиты
двигателя
.
Во
всем
конструктиве
ШРНН
применяются
аппараты
бренда
Dekraft.
В
качестве
вводного
ап
-
парата
используется
воздушный
автоматический
выключатель
се
-
рии
ВА
-750,
который
в
случае
ава
-
рийного
события
обеспечивает
от
-
ключение
и
защиту
от
перегрузки
и
короткого
замыкания
.
Автоматические
выключатели
ВА
-750
рассчитаны
на
ряд
номи
-
нальных
токов
от
400
А
до
4000
А
,
отличаются
компактностью
и
(
за
счет
применения
в
конструкции
легких
сплавов
)
малым
весом
.
Например
,
аппарат
на
ток
400
А
в
стационарном
исполнении
ве
-
сит
всего
14
кг
,
а
масса
аппарата
на
4000
А
в
выкатанном
исполне
-
нии
составляет
всего
114
кг
(
для
сравнения
—
обычно
аппараты
на
такой
ток
весят
170
кг
и
более
).
Еще
одна
особенность
выклю
-
чателей
Dekraft
серии
ВА
-750 —
это
возможность
изменения
ори
-
ентации
полюсов
,
которые
можно
расположить
как
горизонтально
(
стандартно
для
всех
воздушных
автоматических
выключателей
),
так
и
вертикально
,
что
позволя
-
ет
снизить
эксплуатационные
из
-
держки
.
При
горизонтальной
ориента
-
ции
уменьшается
эффективность
использования
сечения
проводни
-
ка
.
А
при
вертикальной
ориентации
происходит
более
полный
охват
сечения
проводника
переменным
электрическим
током
,
потери
на
тепло
заметно
сокращаются
.
Еще
одно
устройство
бренда
Dekraft,
применяемое
в
конструк
-
тиве
НКУ
, —
это
предохрани
-

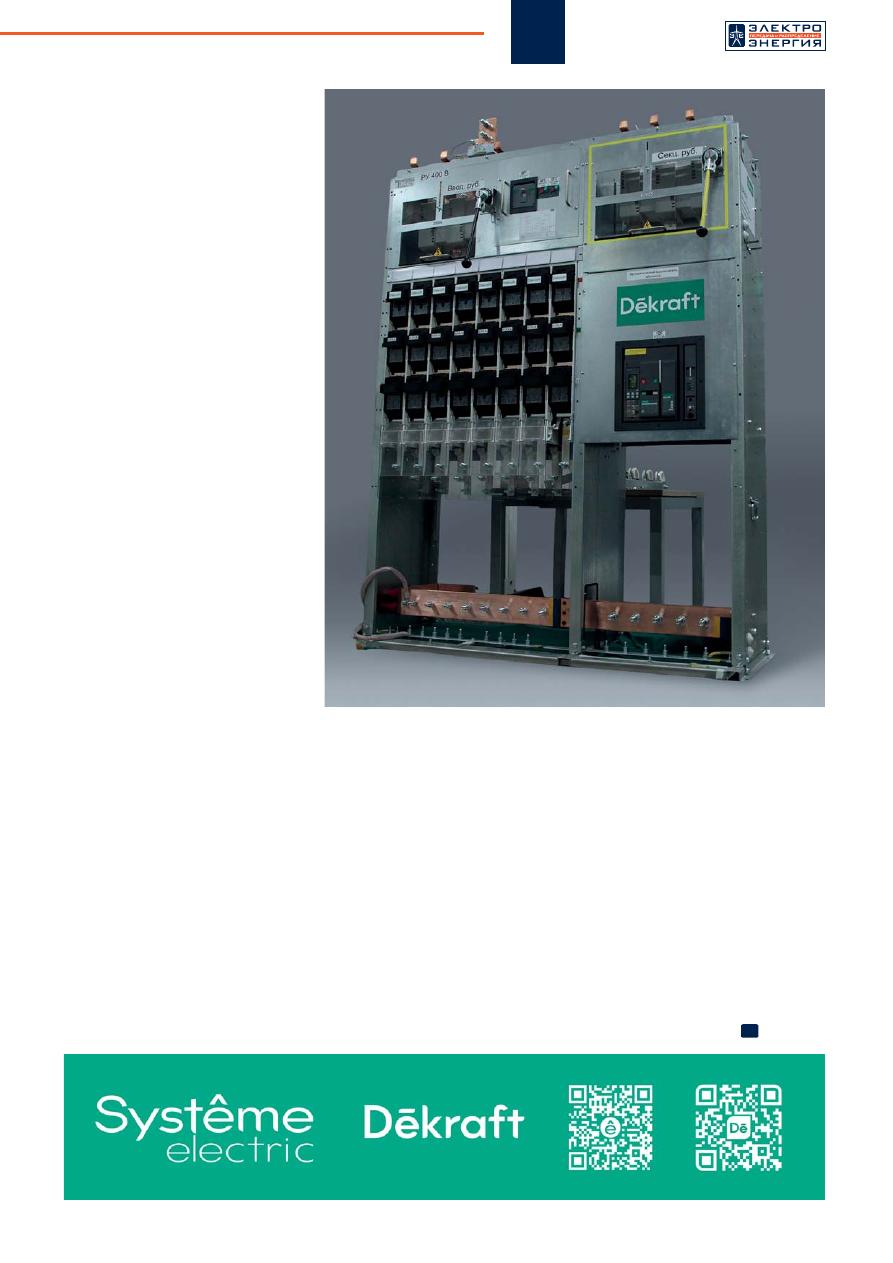

Шкаф
распределительный
низкого
напряжения
тель
-
выключатель
-
разъединитель
серии
ПВР
-101.
По
техниче
-
ским
характеристикам
и
обслу
-
живанию
устройство
полностью
идентично
ранее
применявшимся
аппаратам
,
имеет
аналогичный
коммутационный
узел
и
такие
же
габаритные
и
присоединительные
размеры
.
Все
аппараты
Dekraft,
пред
-
ставленные
в
конструктиве
ре
-
шения
ШРНН
для
блочных
ком
-
плектных
трансформаторных
подстанций
,
соответствуют
основ
-
ному
международному
стандарту
на
низковольтную
аппаратуру
—
ГОСТ
IEC 60947.
Это
значит
,
что
все
аппараты
прошли
полный
цикл
предписанных
испытаний
,
который
разрабатывается
Между
-
народной
электротехнической
ко
-
миссией
(
МЭК
).
Более
того
,
применение
аппа
-
ратов
в
типовом
решении
одобре
-
но
филиалом
компании
«
Россети
Московский
регион
» — «
Москов
-
ские
кабельные
сети
».
Соглаше
-
ние
о
сотрудничестве
с
«
Россе
-
ти
Московский
регион
» «
Систэм
Электрик
»
подписала
на
XXVII
Пе
-
тербургском
международном
эко
-
номическом
форуме
.
Р
Оригинал статьи: Надежность электросетей — «Систэм Электрик» представляет современное решение для городской среды
Активный рост электропотребления сегодня наблюдается по всей стране, что регулярно подтверждается в сообщениях Минэнерго России и «Системного оператора ЕЭС». В особенности эта тенденция характерна для мегаполисов.
Напомним, что системы электроснабжения городов включают в себя сети высокого (110–220 кВ), среднего (10–20 кВ) и низкого (0,4 кВ) напряжения. Последние являются наиболее протяженными — именно они обеспечивают передачу электроэнергии между блочными комплектными трансформаторными подстанциями (БКТП) и жилыми домами.
При формировании городской электросети требуется учесть большое количество факторов, которые трудно систематизировать: особенности потребителей, их мощность, темпы прироста нагрузки, методы и средства обеспечения надежности электроснабжения, технико-экономические характеристики используемого оборудования, вопросы отчуждения земельных участков и т.д.
При этом особенность создания систем электроснабжения мегаполисов заключается в том, что к традиционным требованиям (надежность, экономичность, удобство эксплуатации, техническая гибкость, экологическая чистота, компактность, унифицированность сетей) добавляются специфические параметры, продиктованные городскими условиями. Среди них — тесная застройка, обилие инженерных коммуникаций, природоохранные и экологические ограничения.
Эти вызовы требуют особых технических решений, сочетающих надежность и бесперебойность работы со столь необходимой в городе компактностью. Такое решение представляет на выставке Электрические сети (МФЭС-2024) российская компания, разработчик и производитель передовых продуктов в области распределения электроэнергии, автоматизации, инженерной инфраструктуры ЦОД и программного обеспечения «Систэм Электрик».

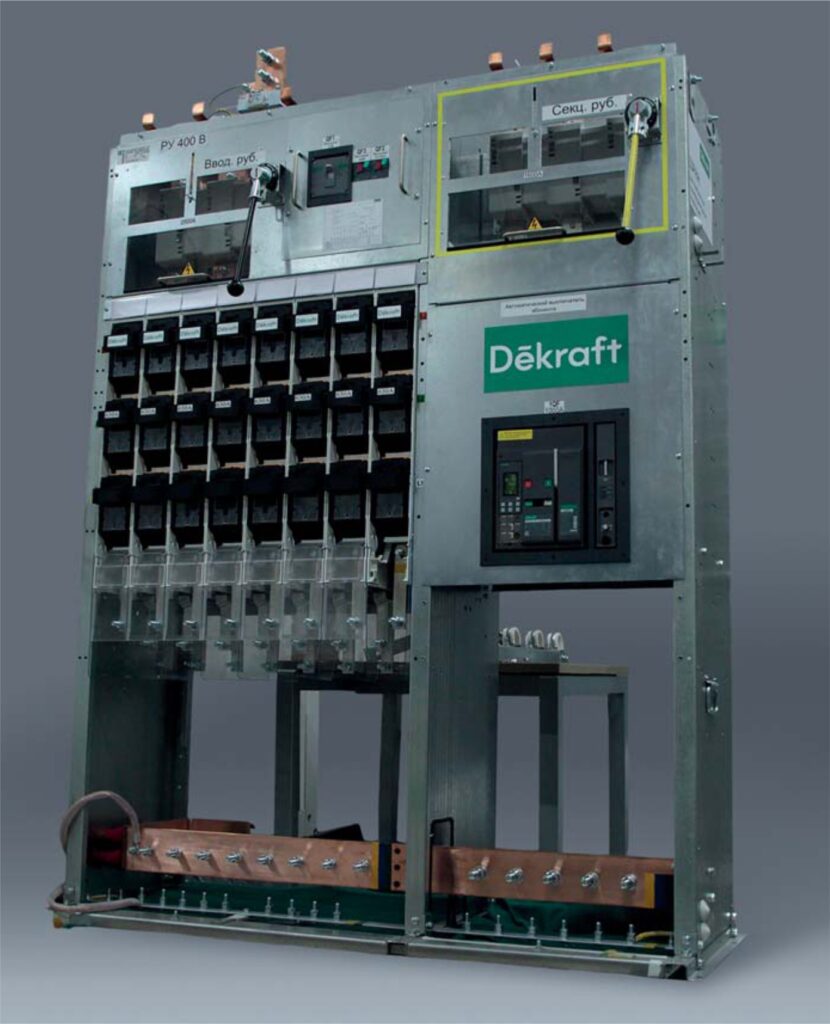

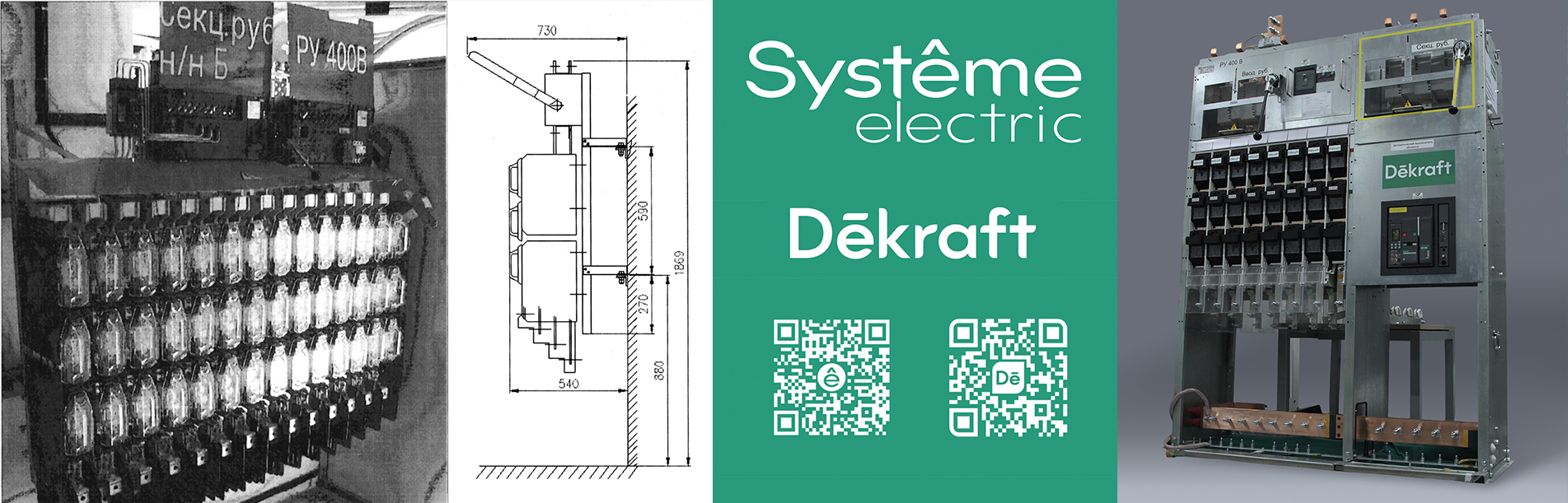

Шкаф распределительный низкого напряжения (ШРНН) — это низковольтное комплектное устройство (НКУ), предназначенное для применения в городских кабельных сетях напряжением 0,4 кВ. НКУ может устанавливаться в распределительных трансформаторных пунктах и на трансформаторных подстанциях, в том числе типа БКТП.
Конструктив НКУ представляет собой металлический каркас, собранный с помощью болтовых соединений. При проектировании и создании этого типового решения были учтены все аспекты, связанные с безопасностью применения и эксплуатации, а само устройство было протестировано и испытано в соответствии со стандартом ГОСТ IEC 61439–1 «Устройства комплектные низковольтные распределения и управления».
Внутри конструктива НКУ применяются четыре типа электрических аппаратов низкого напряжения:
- воздушный автоматический выключатель;
- предохранитель-выключатель-разъединитель;
- автоматический выключатель в литом корпусе;
- автоматический выключатель защиты двигателя.
Во всем конструктиве ШРНН применяются аппараты бренда Dekraft. В качестве вводного аппарата используется воздушный автоматический выключатель серии ВА-750, который в случае аварийного события обеспечивает отключение и защиту от перегрузки и короткого замыкания.
Автоматические выключатели ВА-750 рассчитаны на ряд номинальных токов от 400 А до 4000 А, отличаются компактностью и (за счет применения в конструкции легких сплавов) малым весом. Например, аппарат на ток 400 А в стационарном исполнении весит всего 14 кг, а масса аппарата на 4000 А в выкатанном исполнении составляет всего 114 кг (для сравнения — обычно аппараты на такой ток весят 170 кг и более).
Еще одна особенность выключателей Dekraft серии ВА-750 — это возможность изменения ориентации полюсов, которые можно расположить как горизонтально (стандартно для всех воздушных автоматических выключателей), так и вертикально, что позволяет снизить эксплуатационные издержки.
При горизонтальной ориентации уменьшается эффективность использования сечения проводника. А при вертикальной ориентации происходит более полный охват сечения проводника переменным электрическим током, потери на тепло заметно сокращаются.
Еще одно устройство бренда Dekraft, применяемое в конструктиве НКУ, — это предохранитель-выключатель-разъединитель серии ПВР-101. По техническим характеристикам и обслуживанию устройство полностью идентично ранее применявшимся аппаратам, имеет аналогичный коммутационный узел и такие же габаритные и присоединительные размеры.
Все аппараты Dekraft, представленные в конструктиве решения ШРНН для блочных комплектных трансформаторных подстанций, соответствуют основному международному стандарту на низковольтную аппаратуру — ГОСТ IEC 60947. Это значит, что все аппараты прошли полный цикл предписанных испытаний, который разрабатывается Международной электротехнической комиссией (МЭК).
Более того, применение аппаратов в типовом решении одобрено филиалом компании «Россети Московский регион» — «Московские кабельные сети». Соглашение о сотрудничестве с «Россети Московский регион» «Систэм Электрик» подписала на XXVII Петербургском международном экономическом форуме.
