94
ОБОРУДОВАНИЕ
Миниатюрный аппарат
для решения больших задач
Местом
применения
модульных
автоматических
выключателей
,
как
правило
,
считают
конечный
распределительный
щит
,
устанавливаемый
непосредственно
возле
потребите
-
ля
.
В
действительности
модульные
автоматические
выключатели
применяются
на
всех
уровнях
электроустановки
низкого
напряжения
,
начиная
от
главного
распределитель
-
ного
щита
или
вводно
-
распределительного
устройства
и
заканчивая
щитами
конечного
распределения
и
освещения
или
управления
отоплением
,
вентиляцией
и
кондициониро
-
ванием
воздуха
(
ОВИК
).
В
современной
электроуста
-
новке
существует
много
мест
,
где
при
малых
но
-
минальных
токах
могут
возникать
большие
токи
коротко
-
го
замыкания
.
Например
,
когда
ответственные
потребители
не
-
большой
мощности
установле
-
ны
недалеко
от
трансформатора
или
другого
источника
электро
-
снабжения
.
Вследствие
близости
к
источнику
питания
сопротивле
-
ние
линии
мало
,
и
следовательно
ожидаемый
ток
короткого
замы
-
кания
в
конце
защищаемой
линии
будет
большой
.
Автоматический
выключатель
должен
быть
вы
-
бран
с
тем
условием
,
чтобы
его
предельная
отключающая
спо
-
собность
была
больше
,
чем
рас
-
четное
значение
тока
короткого
замыкания
в
месте
его
установки
(
I
cu
>
I
(3)
sc
).
Примером
такой
ситуации
мо
-
гут
быть
запитанные
напрямую
от
силовых
трансформаторов
ящики
собственных
нужд
,
щиты
управле
-
ния
двигателями
(
МСС
),
цепи
опе
-
ративного
питания
оборудования
АВР
в
ГРЩ
,
вольтметры
и
другие
измерительные
приборы
,
устанав
-
ливаемые
в
распределительных
щитах
.
Такие
же
вопросы
по
защи
-
те
оперативных
и
силовых
цепей
с
большими
ожидаемыми
токами
КЗ
возникают
в
щитах
управления
запорной
арматурой
(
РТЗО
),
па
-
нелях
питания
электрооборудова
-
ния
систем
противопожарной
за
-
щиты
(
ПЭСПЗ
),
шкафах
питания
собственных
нужд
(
ШПСН
)
и
про
-
чих
подобных
НКУ
.
Ранее
для
обеспечения
защи
-
ты
таких
цепей
применяли
предо
-
хранители
(
плавкие
вставки
),
но
для
оперативного
обслуживания
и
эксплуатации
этих
электроуста
-
новок
нужно
было
иметь
большой
запас
плавких
вставок
,
что
требо
-
вало
расширения
номенклатуры
и
увеличения
объемов
складских
запасов
на
предприятиях
,
а
по
-
рой
приводило
и
к
нарушению
нормальных
схем
цепей
защи
-
ты
путем
применения
«
жучков
».
Несрабатывание
такого
«
жучка
»
вызывает
аварийную
ситуацию
,
которая
влечет
остановку
про
-
изводственного
процесса
и
по
-
терю
выпускаемой
продукции
на
промышленных
предприятиях
,
в
цепях
питания
ЦОДов
—
по
-
терю
данных
,
хранящихся
на
серверах
,
в
жилом
или
офисном
секторе
—
отключение
электро
-
приборов
(
отопление
,
кондицио
-
нирование
и
т
.
п
.),
обеспечива
-
ющих
необходимый
уровень
комфорта
.
Еще
одним
местом
приме
-
нения
модульных
выключате
-
лей
с
высокой
отключающей
способностью
являются
блоки
отбора
мощности
(
отводные
блоки
),
устанавливаемые
на
низ
-

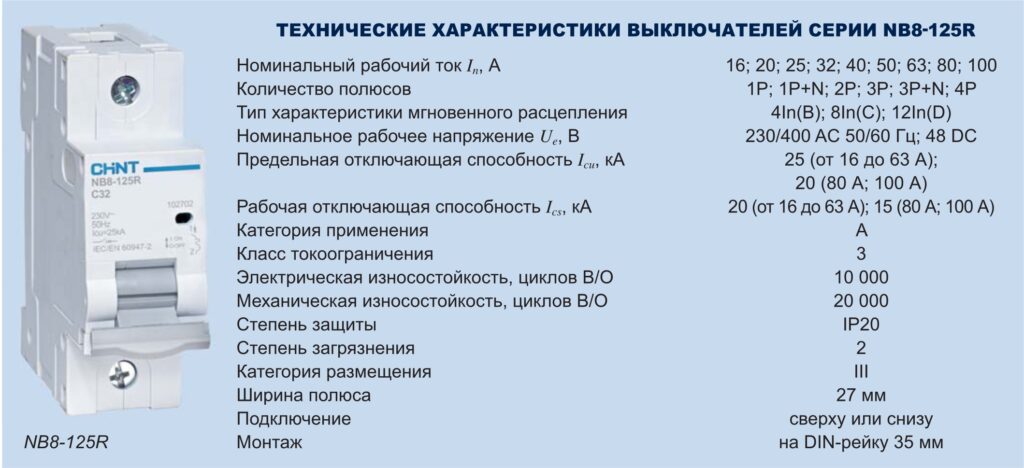

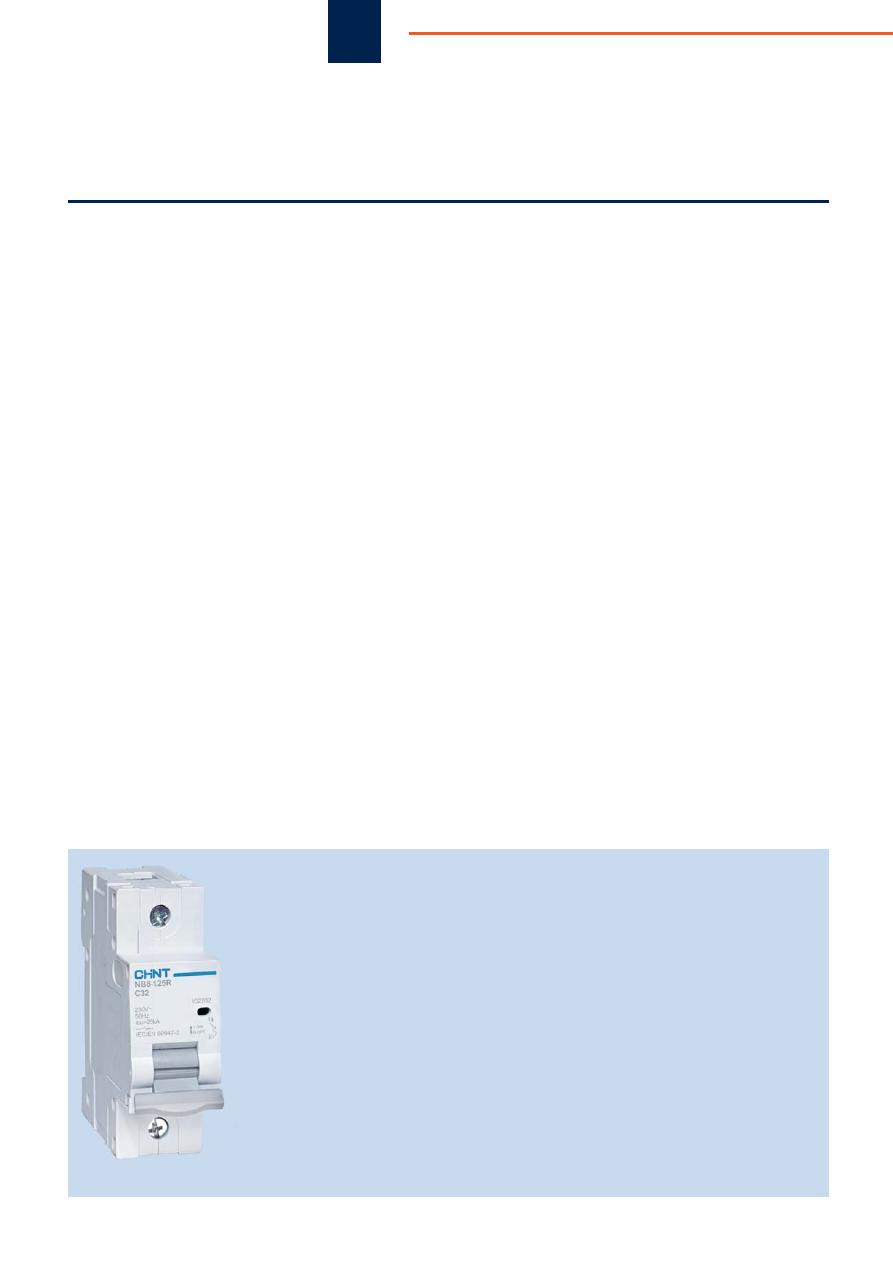

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
ВЫКЛЮЧАТЕЛЕЙ
СЕРИИ
NB8-125R
Номинальный
рабочий
ток
I
n
,
А
16; 20; 25; 32; 40; 50; 63; 80; 100
Количество
полюсов
1P; 1P+N; 2P; 3P; 3P+N; 4P
Тип
характеристики
мгновенного
расцепления
4In(B); 8In(C); 12In(D)
Номинальное
рабочее
напряжение
U
e
,
В
230/400
AC
50/60
Гц
; 48 DC
Предельная
отключающая
способность
I
cu
,
кА
25
(
от
16
до
63
А
);
20
(80
А
; 100
А
)
Рабочая
отключающая
способность
I
cs
,
кА
20 (
от
16
до
63
А
); 15 (80
А
; 100
А
)
Категория
применения
A
Класс
токоограничения
3
Электрическая
износостойкость
,
циклов
В
/
О
10 000
Механическая
износостойкость
,
циклов
В
/
О
20 000
Степень
защиты
IP20
Степень
загрязнения
2
Категория
размещения
III
Ширина
полюса
27
мм
Подключение
сверху
или
снизу
Монтаж
на
DIN-
рейку
35
мм
NB8-125R

95
ковольтные
распределительные
шинопроводы
.
За
последние
десятилетия
ши
-
нопроводы
стали
применяться
не
только
на
промышленных
объек
-
тах
для
передачи
мощности
и
ее
распределения
между
потреби
-
телями
,
но
и
в
высотном
коммер
-
ческом
жилищном
строительстве
.
Объектом
частой
реализации
электрических
сетей
с
децентра
-
лизованным
распределением
,
реа
-
лизуемых
на
шинопроводах
разно
-
го
исполнения
,
стали
центры
обра
-
ботки
данных
(
ЦОДы
).
Во
всех
этих
применениях
близость
к
мощным
источникам
питания
(
понижающие
трансформаторы
СН
/
НН
мощ
-
ностью
1600–6300
кВА
)
и
одно
-
временно
низкое
сопротивление
шинопровода
обуславливают
не
-
обходимость
применения
в
блоках
отбора
мощности
(
или
отводных
блоках
)
автоматических
выключа
-
телей
с
отключающей
способно
-
стью
более
15
кА
.
Необходимость
применения
именно
модульных
автоматических
выключателей
обусловлена
еще
и
тем
,
что
от
-
водные
блоки
имеют
небольшие
размеры
.
Иногда
для
снижения
их
массы
и
упрощения
монтажа
они
выпускаются
из
пластика
,
это
де
-
лает
экономически
невыгодным
,
а
порой
и
технически
невозмож
-
ным
установку
в
этих
блоках
вы
-
ключателей
в
литом
корпусе
.
Для
решения
вышеуказанных
проблем
CHINT
в
России
вы
-
ООО
«
Чинт
Электрик
»
г
.
Москва
Тел
.: 8-800-222-61-41
info@chint.ru
www.chint.ru
пустил
на
рынок
новую
серию
модульных
автоматических
вы
-
ключателей
NB8-125R,
главной
задачей
которых
является
имен
-
но
отключение
больших
ожидае
-
мых
токов
короткого
замыкания
,
которые
могут
возникнуть
при
аварийной
ситуации
.
Значение
предельной
отключающей
спо
-
собности
составляет
25
кА
для
аппаратов
с
номинальным
то
-
ком
от
16
до
63
А
и
20
кА
— 80
А
и
100
А
).
В
аппаратах
серии
NB8-125R
реализованы
конструктивные
ре
-
шения
,
обеспечивающие
безопас
-
ную
эксплуатацию
аппаратов
:
–
монолитная
лицевая
панель
;
–
индикация
состояния
главных
контактов
выключателя
;
–
клеммы
,
исключающие
не
-
правильное
подключения
про
-
водников
(
попадание
кабеля
в
заклеммное
пространство
);
–
боковые
каналы
охлаждения
,
обеспечивающие
теплоотвод
от
аппаратов
,
работающих
в
продолжительном
режиме
;
–
защелка
с
двумя
положениями
для
упрощения
монтажа
и
де
-
монтажа
выключателя
с
DIN-
рейки
.
Для
обеспечения
дополнитель
-
ных
функций
автоматические
вы
-
ключатели
серии
NB8-125R
мо
-
гут
оснащаться
дополнительными
устройствами
:
–
вспомогательный
контакт
состо
-
яния
выключателя
(
ВКЛ
/
ОТКЛ
);
–
сигнальный
контакт
аварийно
-
го
срабатывания
выключателя
по
перегрузке
или
вследствие
короткого
замыкания
;
–
независимый
расцепитель
для
дистанционного
отключения
;
–
расцепитель
минимального
на
-
пряжения
для
автоматического
отключения
выключателя
при
снижении
напряжения
питания
ниже
0,7
от
номинального
зна
-
чения
.
Дополнительную
техническую
информацию
,
а
также
ответы
на
интересующие
вопросы
можно
запросить
в
службе
технической
поддержки
CHINT
в
России
по
email: techsupport@ensmas.com
или
телефону
+7 (495) 540-61-41
(
с
понедельника
по
пятницу
,
с
09:00
до
18:00
МСК
).
Р
Модульное
оборудование
серии
NB8-125R CHINT
в
России
NT
в России
№
1 (88) 2025
Оригинал статьи: Миниатюрный аппарат для решения больших задач
Местом применения модульных автоматических выключателей, как правило, считают конечный распределительный щит, устанавливаемый непосредственно возле потребителя. В действительности модульные автоматические выключатели применяются на всех уровнях электроустановки низкого напряжения, начиная от главного распределительного щита или вводно-распределительного устройства и заканчивая щитами конечного распределения и освещения или управления отоплением, вентиляцией и кондиционированием воздуха (ОВИК).
В современной электроустановке существует много мест, где при малых номинальных токах могут возникать большие токи короткого замыкания. Например, когда ответственные потребители небольшой мощности установлены недалеко от трансформатора или другого источника электроснабжения. Вследствие близости к источнику питания сопротивление линии мало, и следовательно ожидаемый ток короткого замыкания в конце защищаемой линии будет большой. Автоматический выключатель должен быть выбран с тем условием, чтобы его предельная отключающая способность была больше, чем расчетное значение тока короткого замыкания в месте его установки (Icu > I(3)sc).
Примером такой ситуации могут быть запитанные напрямую от силовых трансформаторов ящики собственных нужд, щиты управления двигателями (МСС), цепи оперативного питания оборудования АВР в ГРЩ, вольтметры и другие измерительные приборы, устанавливаемые в распределительных щитах. Такие же вопросы по защите оперативных и силовых цепей с большими ожидаемыми токами КЗ возникают в щитах управления запорной арматурой (РТЗО), панелях питания электрооборудования систем противопожарной защиты (ПЭСПЗ), шкафах питания собственных нужд (ШПСН) и прочих подобных НКУ.

Ранее для обеспечения защиты таких цепей применяли предохранители (плавкие вставки), но для оперативного обслуживания и эксплуатации этих электроустановок нужно было иметь большой запас плавких вставок, что требовало расширения номенклатуры и увеличения объемов складских запасов на предприятиях, а порой приводило и к нарушению нормальных схем цепей защиты путем применения «жучков». Несрабатывание такого «жучка» вызывает аварийную ситуацию, которая влечет остановку производственного процесса и потерю выпускаемой продукции на промышленных предприятиях, в цепях питания ЦОДов — потерю данных, хранящихся на серверах, в жилом или офисном секторе — отключение электроприборов (отопление, кондиционирование и т.п.), обеспечивающих необходимый уровень комфорта.
Еще одним местом применения модульных выключателей с высокой отключающей способностью являются блоки отбора мощности (отводные блоки), устанавливаемые на низковольтные распределительные шинопроводы.
За последние десятилетия шинопроводы стали применяться не только на промышленных объектах для передачи мощности и ее распределения между потребителями, но и в высотном коммерческом жилищном строительстве. Объектом частой реализации электрических сетей с децентрализованным распределением, реализуемых на шинопроводах разного исполнения, стали центры обработки данных (ЦОДы). Во всех этих применениях близость к мощным источникам питания (понижающие трансформаторы СН/НН мощностью 1600–6300 кВА) и одновременно низкое сопротивление шинопровода обуславливают необходимость применения в блоках отбора мощности (или отводных блоках) автоматических выключателей с отключающей способностью более 15 кА. Необходимость применения именно модульных автоматических выключателей обусловлена еще и тем, что отводные блоки имеют небольшие размеры. Иногда для снижения их массы и упрощения монтажа они выпускаются из пластика, это делает экономически невыгодным, а порой и технически невозможным установку в этих блоках выключателей в литом корпусе.

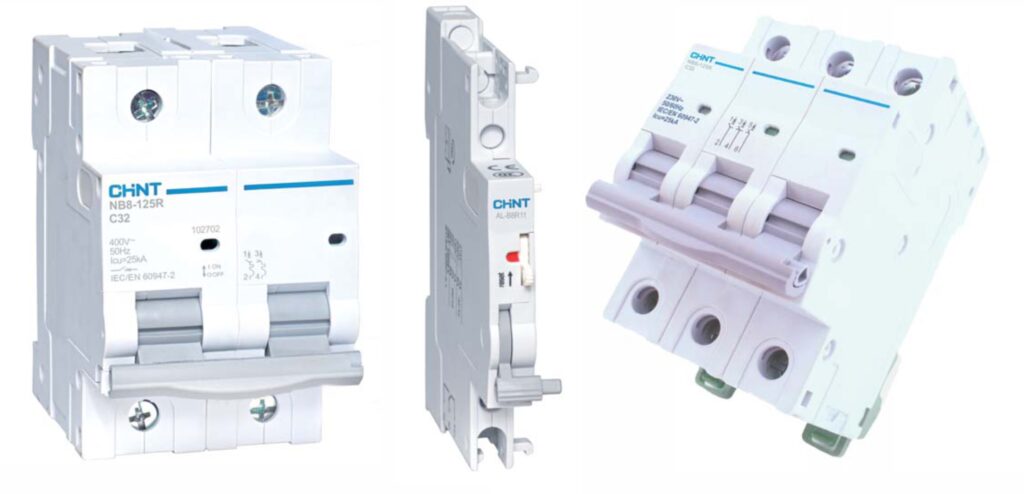

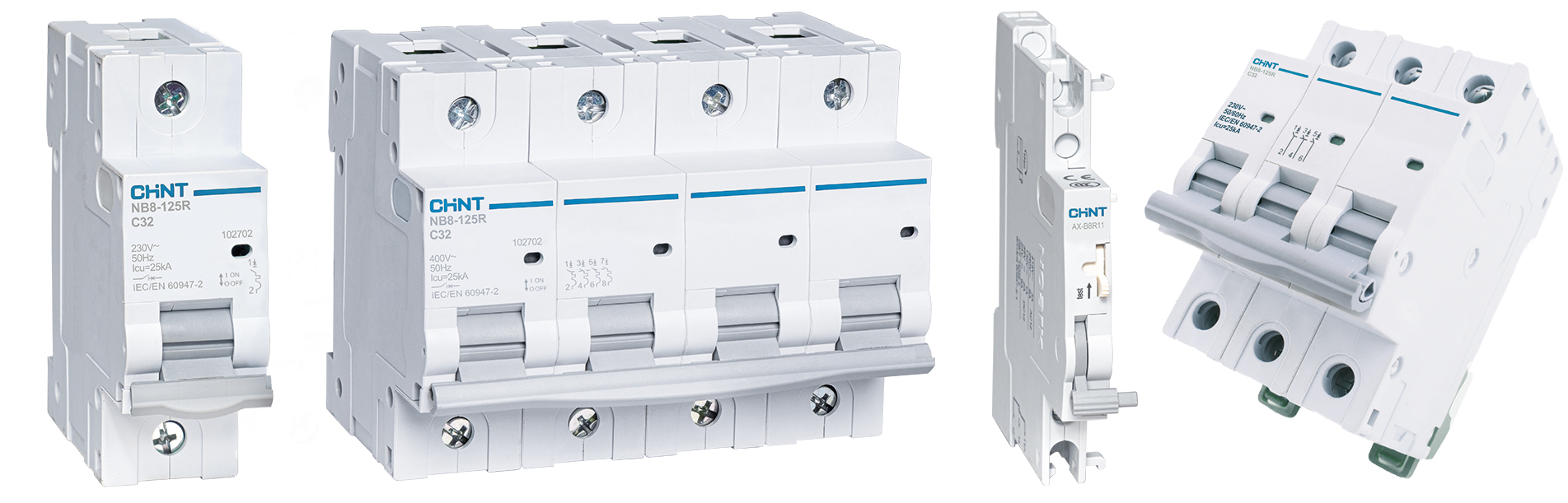

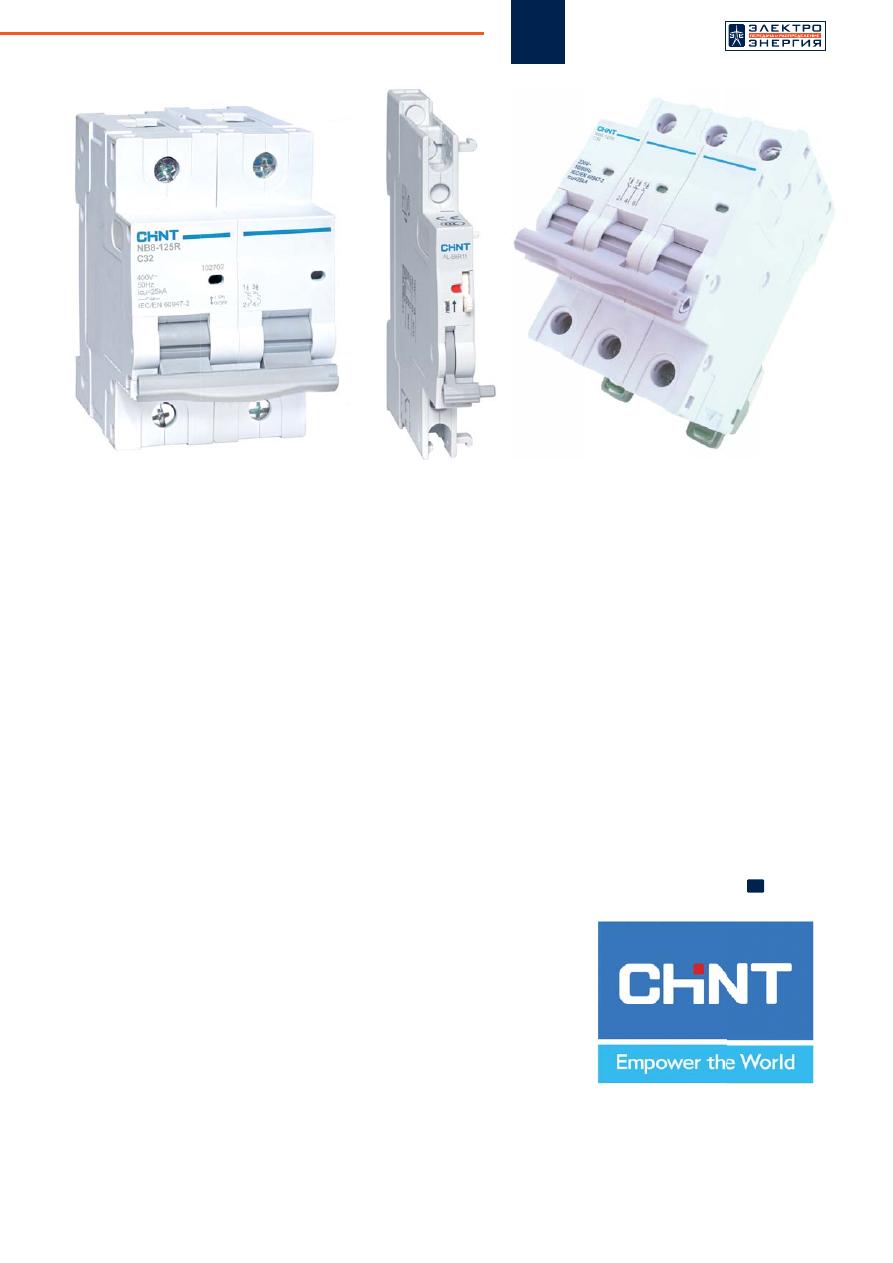

Для решения вышеуказанных проблем CHINT в России выпустил на рынок новую серию модульных автоматических выключателей NB8-125R, главной задачей которых является именно отключение больших ожидаемых токов короткого замыкания, которые могут возникнуть при аварийной ситуации. Значение предельной отключающей способности составляет 25 кА для аппаратов с номинальным током от 16 до 63 А и 20 кА — 80 А и 100 А).
В аппаратах серии NB8-125R реализованы конструктивные решения, обеспечивающие безопасную эксплуатацию аппаратов:
- монолитная лицевая панель;
- индикация состояния главных контактов выключателя;
- клеммы, исключающие неправильное подключения проводников (попадание кабеля в заклеммное пространство);
- боковые каналы охлаждения, обеспечивающие теплоотвод от аппаратов, работающих в продолжительном режиме;
- защелка с двумя положениями для упрощения монтажа и демонтажа выключателя с DINрейки.
Для обеспечения дополнительных функций автоматические выключатели серии NB8-125R могут оснащаться дополнительными устройствами:
- вспомогательный контакт состояния выключателя (ВКЛ/ОТКЛ);
- сигнальный контакт аварийного срабатывания выключателя по перегрузке или вследствие короткого замыкания;
- независимый расцепитель для дистанционного отключения;
- расцепитель минимального напряжения для автоматического отключения выключателя при снижении напряжения питания ниже 0,7 от номинального значения.
Дополнительную техническую информацию, а также ответы на интересующие вопросы можно запросить в службе технической поддержки CHINT в России по e-mail: techsupport@ensmas.com или телефону +7 (495) 540-61-41 (с понедельника по пятницу, с 09:00 до 18:00 МСК).
