Металлические конструкции ООО «Энсто Рус» для воздушных линий электропередачи напряжением до 35 кВ




Page 1


background image







Page 2


background image

92

ВОЗДУШНЫЕ

ЛИНИИ

Металлические конструкции

ООО «Энсто Рус» для воздушных линий

электропередачи напряжением до 35 кВ

П

о  результатам  эксперт-
ных

данных,

сегод-

ня  в  России  порядка
1500  тысяч  километров

линий  электропередачи  (ВЛ)  на-
пряжением 0,4–20 кВ нуждаются
в  техническом  перевооружении
и  реконструкции.  Устойчивость
к  механическим  воздействиям
ВЛ всегда была приоритетной за-
дачей при проведении указанных
выше  работ.

Слагаемыми  надежной  рабо-

ты ВЛ на протяжении срока служ-
бы  являются  грамотное  проект-
ное решение, применение в нем
современных изделий и матери-
алов, в том числе вспомогатель-
ной  арматуры  и  металлических
конструкций, а также качествен-
ная реализация проекта. Попыт-
ка  опровержения  этой  аксиомы
может  привести  в  лучшем  слу-
чае  к  предотказному  состоянию
или даже к опасному состоянию
технического  объекта  в  начале
его эксплуатации (рисунок 1).

С 2018 года ООО «Энсто Рус»

(далее  —  Энсто)  реализует  про-
ект по организации производства
вспомогательной арматуры и ме-
таллических  конструкций  (да-
лее  —  металлические  конструк-
ции) в Российской Федерации.

Рис

. 1.

Применение



на



ВЛ



металли

ческих



конструкций

не



соответ

ствующих



назначению

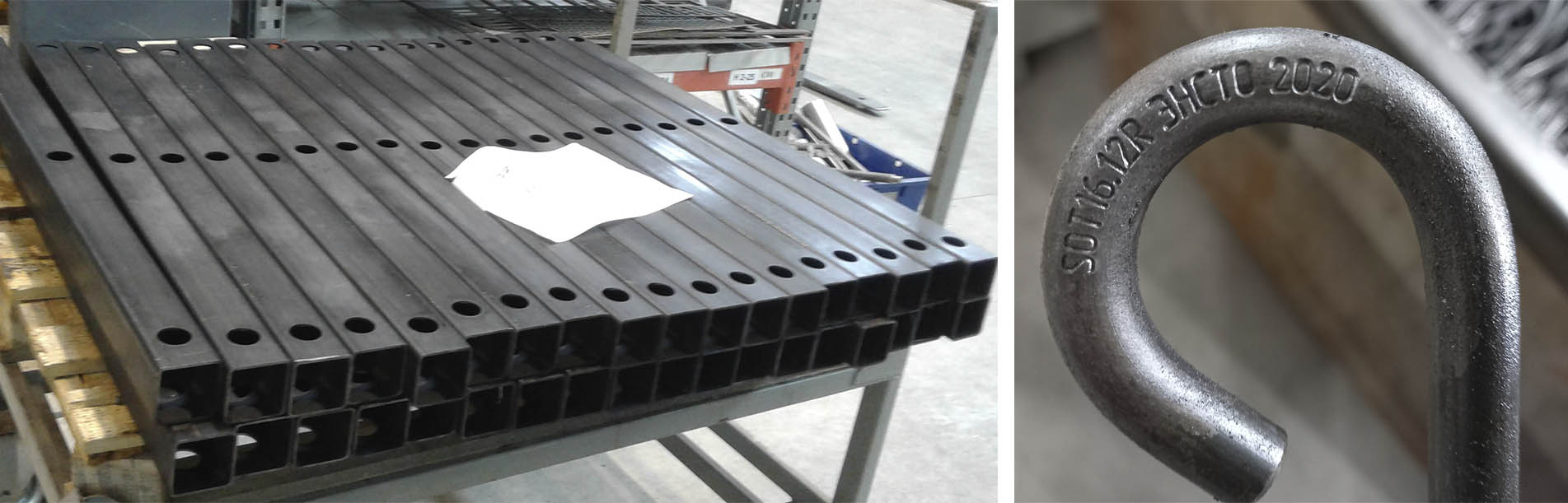

Рис

. 2.

Труба



траверсы



промежуточной



типа

 SH151.0R

и



плита



базовая



крюка



универсального



типа

 SOT76R,

произ

веденные



на



оборудовании

 TRUMPF

В  связи  с  высокими  требо-

ваниями  потребителей  к  виду
климатического  исполнения  из-
делий  УХЛ1  (рабочее  значение
температуры  воздуха  при  экс-
плуатации от плюс 40°С до минус
60°С) для успешной реализации
проекта требуется высокая ком-
петентность в области разработ-
ки  их  конструктивных  решений
и  постановки  на  производство.
Все  изделия,  производимые
Энсто, проходят в обязательном
порядке  стадию  «Разработка»,
вид  работ  «ОКР  по  разработке
продукции»  и  стадию  «Произ-
водство»,  вид  работ  «Постанов-

ка  на  производство»  по  ГОСТ  Р
15.301.

Все  металлические  конструк-

ции,  поставленные  на  производ-
ство,  производятся  из  проката
повышенной  прочности  с  преде-
лом текучести 345 Н/мм² и катего-
рии 15 по ГОСТ 19281. Указанные
свойства  проката  обеспечива-
ют  работоспособность  изделий
при  температуре  до  минус  60°С.
Точность раскроя деталей, гибки
и  сборки  изделий  обеспечива-
ется  высокоточным  оборудова-
нием  типа  TruLaser  серии  5000
и  TruBend  серии  5000  TRUMPF
(рисунок 2).

Особое  внимание  уделяет-

ся  качеству  сварных  соедине-
ний. При проведении сварочных
работ  на  большинстве  изде-
лий  используются  роботы-ма-
нипуляторы  компании  FANUC
и  сварочные  аппараты  компа-
нии  FRONIUS  (рисунок  3).  Швам
сварных соединений назначают-
ся категории I и II, которые опре-
деляют  допустимые  дефекты
сварных  соединений  по  уровню
качества как высокий и средний
по ГОСТ 23118.

Для  защиты  изделий  от  кор-

розии и достижения срока служ-
бы не менее 40 лет на металли-







Page 3


background image

93

ческие  конструкции  наносится
защитное  покрытие  только  ме-
тодом  горячего  цинкования  по
ГОСТ  9.307  толщиной  от  70  до
160  мкм  (рисунок  4).  Защита  от
коррозии  крепежных  изделий
с метрической резьбой осущест-
вляется  нанесением  защитного
металлического  покрытия  спо-
собом  горячего  цинкования  по
ГОСТ  ISO  10684  с  их  центрифу-
гированием.  Средняя  толщина
покрытия  крепежных  изделий
составляет  не  менее  50  мкм.
В  целях  гарантированного  со-
пряжения  горячеоцинкованных
изделий  с  метрической  резьбой
их  наружная  резьба  выполняет-
ся  заниженной  с  полем  допуска
6az  по  ISO  965-4  до  нанесения
покрытия,  внутренняя  резьба
имеет  основное  отклонение  Н
после нанесения покрытия.

Изделия Энсто используются

в  электросетевых  компаниях  на
территории всей страны, а также
ближнего и дальнего зарубежья.
Важно, чтобы при доставке изде-
лий  обеспечивалась  их  сохран-
ность, идентификация и просле-
живаемость (рисунок 5). Поэтому

ООО «Энсто Рус»

101000, Москва,

Подсосенский пер., д. 20, стр. 1

Тел.: +7 (495) 970-70-05

198205, Санкт-Петербург,

Таллинское шоссе, д. 206

Тел.: +7 (812) 325-93-40

Энсто всегда в поиске только лучшего, Энсто всегда рядом с Вами.

практически  до  30  процентов
времени  разработки  конструк-
тивного решения изделий компа-
ния  уделяет  их  упаковке  и  мар-
кировке. Маркировка на изделия
наносится  непосредственно  ме-
тодом давления с обязательным
указанием  его  условного  обо-
значения,  наименования  пред-
приятия-изготовителя  и  года
изготовления.  Потребительская
и  транспортная  маркировка  на-
носится  на  полипропиленовые
или  металлизированные  этикет-
ки  методом  термотрансферной
печати,  стойкой  к  агрессивным
средам и веществам.

Указанные  выше  требования

к  металлическим  конструкци-
ям  отражены  в  конструкторской
и  технологической  документа-

Рис

. 3.

Робот

манипулятор



и



стапели



для



сборки



крюков



бандажных



типа

 SOT29.10R

Рис

. 4.

Изделия



с



защитным



покрытием

нанесенным



методом



горячего



цинкования

Рис

. 5.

Маркировка



и



упаковка



изделий

ции  и  системно  контролируются
ОТК.  При  производстве  каждой
партии изделий проводятся при-
емо-сдаточные  испытания,  по
результатам которых принимает-
ся решение о приемке продукции
и отгрузке потребителю.

Продуктовая  линейка  ком-

пании  ежегодно  расширяется.
Сегодня  Энсто  предлагает  по-
рядка  ста  типов  металлических
конструкций,  в  том  числе  уни-
кальных,  производимых  на  тер-
ритории  Российской  Федерации,
для  строительства  воздушных
линий  электропередачи  напря-
жением  0,4–35  кВ,  удовлетворя-
ющих  самым  высоким  требова-
ниям  потребителей,  в  том  числе
к  виду  климатического  исполне-
ния изделий УХЛ1.

Р

 6 (69) 2021
