КРУ от CHINT в России — современное решение для цифровой подстанции

Комплектные распределительные устройства с выкатным элементом серии KYN28A-12(Z) производства CHINT хорошо известны профессионалам отрасли и успели зарекомендовать себя наилучшим образом в части надежности, а также удобства обслуживания и эксплуатации. Сегодня компания предлагает усовершенствование данного решения, созданное с учетом современного тренда на цифровую трансформацию.

КРУ серии KYN28A-12(Z) производства CHINT применяются в электрических сетях напряжением до 35 кВ. Они отличаются высоким качеством и технологичностью, предназначены для распределения электроэнергии, управления, защиты и контроля фидеров, а также для защиты генераторов.

КРУ серии KYN28A-12(Z) комплектуются микропроцессорными устройствами защиты и измерения, а по дополнительному запросу — блоками термомониторинга в реальном времени, оптическими устройствами дуговой защиты и прочими средствами интеллектуального контроля и учета.

Кроме базовой модели KYN28A12(Z), серия KYN включает в себя KYN28A-12(Z)(NB) — компактную ячейку для объектов с ограниченным свободным пространством.

Ячейки серии KYN оснащаются полным набором средств для удобной и безопасной эксплуатации — комплектами блокировок (механическими и электромагнитными) и компонентами удаленного управления. КРУ серии KYN совместимы с различными типами выключателей и соответствуют стандарту IEC 62271–200.

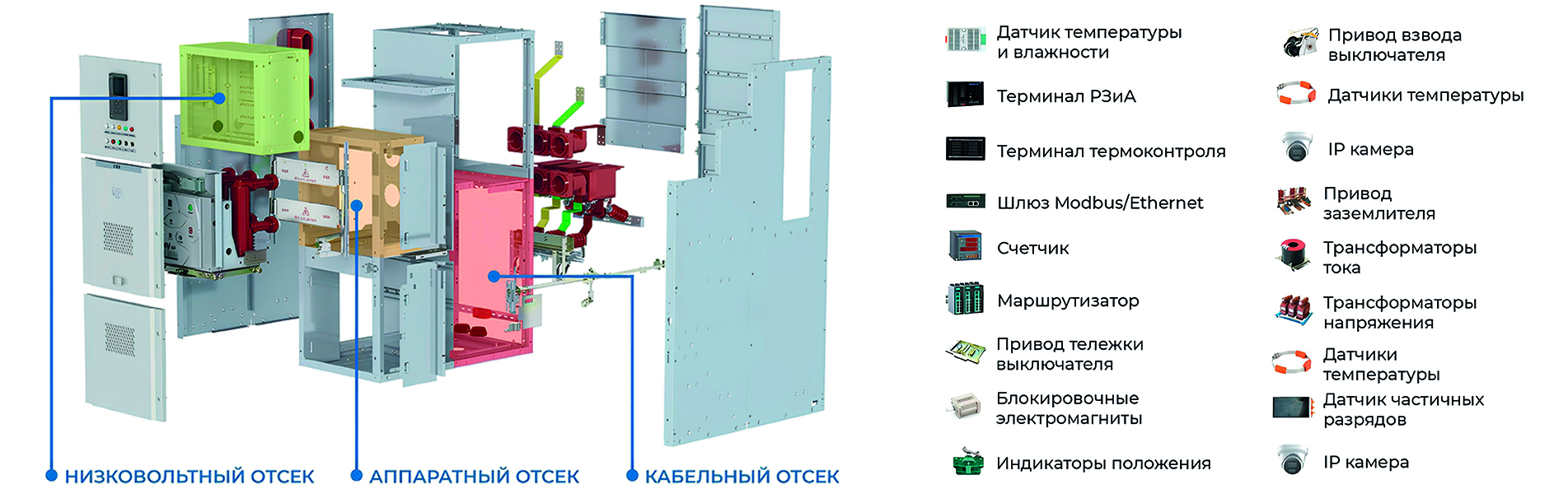

Корпус KYN28A-12(Z) разделен на отсеки (рисунок 1) металлическими перегородками и соответствует классу разделения PM. Наличие отсеков позволяет относить этот КРУ к самой безопасной категории потери непрерывности эксплуатации (Loss of Service Continuity Category) — LSC2B.

Класс IAC (Internal Arc Classifi cation) стойкости к воздействию дуги при внутреннем КЗ — AFLR. Этот класс определяет, с каких сторон и при каких условиях КРУ будет безопасным для персонала. КРУ KYN28A-12(Z) имеет маркировку IAC AFLR 50 кА 1 сек, следовательно, ячейка является безопасной со всех четырех сторон при возникновении внутренней дуги до 50 кА и горении этой дуги в течение одной секунды.

Также CHINT в России в рамках расширения предложения по цифровизации для этой серии КРУ разработал систему цифрового мониторинга и диагностики, которая имеет возможность интеграции в существующую цифровую подстанцию и адаптирована для российского рынка.

Ячейки серии KYN предназначены для одностороннего обслуживания, что позволяет устанавливать их вплотную к стене или в конфигурации «спина-к-спине». Подобный подход гарантирует гибкость, удобство и позволяет сократить размеры помещения ТП и связанные с ними строительные затраты.
