Описанная в данной статье жертвенная конструкция КОЗ-У-П рассчитана на эффективную защиту при воздействии экстремальных нагрузок. Ее принципиальным преимуществом является отсутствие необходимости глубокой интеграции в инфраструктуру объекта — установка не требует фундаментальных изменений, переустройства архитектуры или заглубления фундаментов. Это делает решение универсальным и применимым в условиях ограниченного времени и ресурса.
Группа компаний Amast Power Lines — это современная инжиниринговая компания в сфере электроэнергетики и металлоконструкций. В настоящий момент одним из крупных направлений нашей деятельности является защита объектов ТЭК, нефтебаз и прочих крупных предприятий от внешнего воздействия.
Современные угрозы требуют переосмысления принципов защиты. В условиях, когда применяемые решения не дают 100% гарантии, на первый план выходит концепция жертвенной конструкции — элемента архитектуры, спроектированного не для защиты «в лоб», а для того, чтобы принять на себя удар и сохранить жизнеспособность защищаемой системы.
Концепция жертвенных конструкций (англ. sacrifi cial structures) давно используется в различных отраслях. В кораблестроении — это слабые участки обшивки, которые призваны разрушаться при столкновении, сохраняя герметичность корпуса. В трубопроводах — это магниевые или цинковые вставки, корродирующие вместо металла трубы. В строительстве — это элементы, принимающие на себя сейсмическую или ударную нагрузку.
Суть подхода — в локализации разрушения и перенаправлении энергии удара. Это дешевый, надежный и восполняемый барьер. Именно на этих инженерных принципах построена серия конструкций КОЗ-У, в частности, модель КОЗ-У-П, предназначенная для защиты объектов электроэнергетики.
ИНЖЕНЕРНЫЕ РЕШЕНИЯ

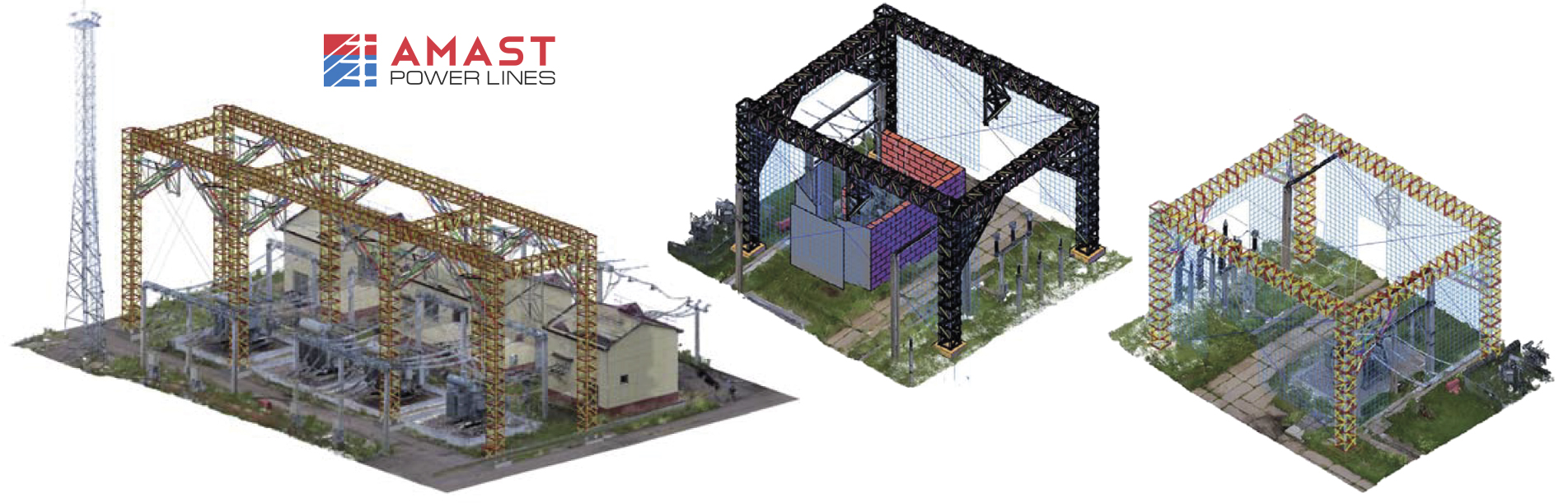

Конструкция КОЗ-У-П разработана в соответствии с СП 542.1325800 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования». Это крупная портальная конструкция, размещаемая над объектом. Размер одного пролета в базовом исполнении 25×25 м и высота от 10 м до 25 м (возможно и больше). Задача КОЗ-У-П — принять на себя кинетическую энергию БПЛА и не позволить последнему достичь цели.
Конструкция состоит из прочных стальных элементов, обработанных методом горячего цинкования (по ГОСТ 9.307–89), что обеспечивает антикоррозийную стойкость. Срок службы — от 5 лет с пролонгацией. Все инженерные решения выполнены с соблюдением требований Правил устройства электроустановок (ПУЭ), особенно при защите оборудования 6–220 кВ и выше: соблюдаются необходимые воздушные и изоляционные расстояния, исключается создание паразитных контуров, выполняется заземление и молниезащита по нормативам.
Важно, что установка подобной конструкции не требует дополнительного согласования с различными инстанциями, что существенно ускоряет ее ввод в эксплуатацию.
На объектах с ограниченным временем на разработку технического решения применяется подход типового проектирования и ускоренной поставки. Возможно параллельное производство и монтаж. Отдельно стоит отметить, что компания-разработчик предлагает опцию 3D-сканирования объектов, что позволяет исключить ошибки в привязке и минимизировать время на согласование с заказчиком.
ПРЕИМУЩЕСТВА
КОЗ-У-П не требует энергоснабжения, не нуждается в обслуживании, не имеет подвижных частей. Это физический барьер, работающий в пассивном режиме.
Стоимость внедрения конструкции на один объект — в разы ниже стоимости специализированных систем активной защиты. Кроме того, ее можно ввести в эксплуатацию в течение менее чем одного месяца. При этом монтаж осуществляется типовой техникой (краны) и силами обычных монтажниковвысотников.
Заказчики особо отмечают, что КОЗ-У-П помогает «закрыть вопрос» комплексно — особенно на объектах, где другие меры либо неэффективны, либо невозможны. Например, в районах с повышенным уровнем электромагнитных помех или в узлах, критичных к перебоям связи.
ЭФФЕКТИВНОСТЬ, ДОКАЗАННАЯ НА ПРАКТИКЕ
КОЗ-У-П производства ООО «ИнжВЛпроект» прошла опытно-промышленную эксплуатацию. На сегодняшний день подобные конструкции установлены на множестве подстанций энергетических компаний, трансформаторных узлах и резервуарах хранения. Заказчики — ведущие предприятия ТЭК, генерации и транспорта электроэнергии. Универсальность, эстетика, быстрота внедрения и простота эксплуатации — именно за это КОЗ-У-П получает высокие оценки.
Таким образом, КОЗ-У-П сегодня — это не точечный продукт, а часть системы. Это зрелое, проверенное и технологически выверенное решение, которое отвечает не только инженерной логике, но и здравому смыслу. Для энергетиков это возможность не просто защитить объект, а гарантировать непрерывность энергоснабжения в самых сложных условиях.
