104

кабельные линии

Н

абор  элементов  для

сборки  муфты  состоит

из  большого  количества

материалов,  каждый  из

которых  выполняет  свою  функ-

цию: создание контактных соеди-

нений,  восстановление  изоляции

и  выравнивание  напряженности

электрического  поля,  заполнение

пустот  и  герметизации,  масло-

стойкость  и  водоблокирование.

Материалы,  их  свойства,  соот-

ветствие друг другу и качество их

изготовления — все это влияет на

работу  и  срок  службы  кабельной

муфты.

Таким  образом,  надежность

работы  кабельной  муфты  значи-

тельно  зависит  от  ее  конструк-

ции,  комплектующих  элементов

и свойств материалов, к которым

должны предъявляться специаль-

ные требования.

ТРЕКИНГО

-

ЭРОЗИОННАЯ



СТОЙКОСТЬ

Например,  для  формирования

изоляционной  поверхности  кон-

цевых муфт должны применяться

трекинго-эрозионностойкие  мате-

риалы,  так  как  под  воздействием

напряжения  образуются  разряды

на поверхности и токи утечки. Эти

токи  способствуют  образованию

проводящих  дорожек,  разруша-

ющих  изоляционный  материал

поверхности  муфты  посредством

явлений трекинга и эрозии.

Если  производитель  не  учи-

тывает эти аспекты на этапе раз-

работки  муфты,  то  применение

материалов,  не  соответствующих

поставленной задаче, скажется на

надежности и сроке безаварийной

работы.

На рисунке 1 представлены об-

разцы  муфт  после  испытаний  на

Конструкция и свойства
материалов — как факторы
надежности кабельных муфт

В



предыдущей



статье

мы



рассмотрели



один



из



основополагающих



факторов

влияющий



на



надежность



работы



кабельной



арматуры

, —

качество



проектной



документации

Но



как

имея



качественную



проектную



документацию

выбрать



надежную



кабельную



муфту

рассчитанную



на



работу



в



течение

 30

и



более



лет

В



этой



статье



мы



постараемся



помочь



расставить



приоритеты



при



выборе



пред

-

ставленной



на



рынке



кабельной



арматуры



и



решить

каким



производителям



от

-

дать



предпочтение

а



также



ответить



на



вопрос

как



свойства



материалов



могут



повлиять



на



надежность



работы



кабельной



муфты

.

Рис

. 1.

Пример



повреждения



концевой



муфты



из

-

за



отсутствия



трекинго

-

эрозионной



стойкости



мате

-

риалов

Статья

 «

Качество



формирования



про

-

ектной



документации

»

опубликована



в



 6(63)

2020

г

журнала

 «

ЭЛЕК

-

ТРОЭНЕРГИЯ

Передача



и



распределение

».

Гуж



Ю

.

Ю

.,

региональный пред-

ставитель отделения

Энергетики ООО «Тай ко

Электроникс Рус»


Page 3
background image

105

трекинго-эрозионную  стойкость

в камере с соляным туманом. Не-

вооруженным  глазом  видны  по-

вреждения  изоляционного  мате-

риала одной из муфт, и очевидно,

что  производитель  не  позаботил-

ся о решении данного вопроса, не

смог подобрать материал с требу-

емыми свойствами либо восполь-

зовался  услугами  субпоставщи-

ков при комплектации набора для

сборки муфты.

Для  формирования  требуемых

свойств  изоляционных  матери-

алов  концевых  муфт  инженеры

Райхем  разработали  уникальную

методику  испытаний  (TERT-тест),

позволяющую  проверить  и  под-

твердить их трекинго- и эрозионно-

стойкие  свойства.  Таким  образом

можно разрабатывать материалы,

способные надежно работать в ус-

ловиях  повышенного  загрязнения

под воздействием напряжения.

После  успешного  выбора  тре-

кинго-эрозионностойкого

мате-

риала  конструкция  муфты  также

проходит весь необходимый пере-

чень испытаний для подтвержде-

ния надежности работы в течение

всего срока службы.

СТОЙКОСТЬ



К



УЛЬТРАФИОЛЕТУ

Не  каждая  муфта  способна  на-

дежно работать под воздействием

солнечного ультрафиолета, к это-

му  ее  конструкция  и  материалы

должны  быть  готовы.  Если  стой-

кость  к  ультрафиолету  не  учтена

при разработке конструкции муф-

ты, ее элементы, а значит и сама

муфта,  могут  разрушиться,  что

приведет к разгерметизации и по-

следующему выходу из строя (ри-

сунок 2).

Для  подтверждения  стойкости

применяемых  материалов  к  воз-

действию  ультрафиолета  солнца

инженерами  Райхем  проводят-

ся  специальные  тесты  на  стен-

дах  естественного  и  ускоренного

старения  согласно  ISO  4892  (ри-

сунок  3).  Только  успешное  про-

хождение  материалом  подобных

испытаний  может  гарантировать

его  свойства  и,  следовательно,

надежную  работу  на  протяжении

30 и более лет.

МАСЛОСТОЙКОСТЬ

В  нашей  стране  широкое  при-

менение  получили  кабели  с  бу-

мажно-пропитанной

масляной

изоляцией  (БПИ),  которые  все

чаще приходится соединять с со-

временными  экранированными

кабелями с полимерной изоляци-

ей  (сшитый  полиэтилен  —  СПЭ,

этилен-пропиленовая  резина  —

ЭПР). Кабельное масло является

агрессивной средой для полимер-

ных  материалов,  оно  постепенно

меняет  их  свойства,  разрушая

структуру.  Поэтому  крайне  важ-

но,  чтобы  в  конструкции  муфт

для  кабелей  с  БПИ-изоляцией,

а также в переходных муфтах для

соединения  с  кабелями  с  СПЭ/

ЭПР-изоляцией применялись мас-

лостойкие материалы.

Применение  в  конструкции

муфт  материалов,  не  рассчитан-

ных  на  продолжительную  работу

без изменения своих свойств под

воздействием  кабельного  масла,

может привести к аварийному вы-

ходу муфты из строя.

В современных стандартах нет

соответствующих требований для

контроля  маслостойкости,  поэто-

му инженерами Райхем была раз-

работана методика и перечень ис-

пытаний,  успешное  прохождение

которых  подтверждает  возмож-

ность  полимерного  материала

к долговременному контакту с ка-

бельным  маслом  без  изменения

своих свойств.

Маслостойкость  материалов

Райхем  подтверждается  испы-

таниями  (рисунок  4),  во  время

которых  масло  нагревается  до

температуры  100°С  и  находит-

ся  в  таком  состоянии  в  течение

10 000 часов. На время испыта-

ний  на  внешнюю  поверхность

маслостойких  трубок  устанав-

ливаются  образцы  проводящих

полимеров. Если сопротивление

проводящих  полимерных  ма-

териалов  не  изменилось  после

завершения всего цикла испыта-

ний,  то  маслостойкий  материал

Рис

. 2.

Пример



разрушения



оболочки



со

-

единительной



муфты



из

-

за



отсутствия



стойкости



к



ультрафиолету

Рис

. 3.

Стенды



для



проведения



испытаний



в



условиях



искусственного



и



естественного



старения



материалов



от



воздействия



ультра

-

фиолета

Рис

. 4.

Принцип



и



результаты



испытаний



полимерных



материалов



на



масло



стойкость

Испытания в условиях интенсивного старения

Проводящий полимер (100°C, воздух)
Проводящий полимер + маслостойкая трубка

(100°C, изоляционное масло Eppa 16)
Проводящий полимер + маслостойкая трубка

(100°C, изоляционное масло k240)

Проводящий полимер

Маслостойкий материал

Кабельное

масло

Относит

ельное изменение



сопро

тив

ления

R

/

R

0

10

1

0,1

1

10

100

1000

 1 (64) 2021


Page 4
background image

106

признается успешно прошедшим

испытания.

Только маслостойкие материа-

лы могут применяться в конструк-

циях  муфт  для  гарантированной

надежной  работы  на  протяжении

30 и более лет.

ГЕРМЕТИЗАЦИЯ

Одним  из  возможных  путей  для

проникновения влаги в муфту яв-

ляется  место  прилегания  ее  на-

ружного  кожуха  к  оболочке  кабе-

ля.  В  качестве  наружного  кожуха

соединительных  муфт  обычно

используются термоусаживаемые

трубки  с  клеем  на  внутренней

поверхности,  однако  не  все  про-

изводители  идут  по  этому  пути,

ограничиваясь  (в  силу  снижения

себестоимости  применяя  трубки

без клея) лишь герметизирующей

мастикой.

В  случае  применения  трубок

с  термоплавким  клеем  подходы

к  формированию  данного  конту-

ра герметизации также могут раз-

ниться: клей может быть нанесен

только по краям трубок, либо по

всей внутренней поверхности.

Методы  и  площади  нанесения

клея также отличаются, от просто-

го нанесения методом смазывания

или впрыска (рисунок 5), до совре-

менной  технологии  соэкструзии,

формирующей  сплошной  равно-

мерный клеевой слой на всей вну-

тренней поверхности термоусажи-

ваемой трубки (рисунок 6).

От  состава  и  свойств  термо-

плавкого клея, площади и метода

его нанесения существенно зави-

сит  качество  герметизации  гото-

вого изделия. Сэкономив на клее

или  площади  и  методе  его  нане-

сения,  производитель  кабельной

арматуры  может  существенно

снизить  надежность  и  ресурс  ра-

боты кабельной муфты.

Для  предотвращения  воз-

можности  проникновения  вла-

ги  в  конструкциях  муфт  Райхем

применяются  специально  раз-

работанные материалы для гер-

метизации:  прежде  всего,  тер-

моплавкий клей, нанесенный на

всю  внутреннюю  поверхность

трубок  сплошным  равномерным

слоем методом соэкструзии; гер-

метизирующие  мастики,  в  том

числе  трекинго-эрозионностой-

кие;  алюмополимерные  ленты,

интегрированные в термоусажи-

ваемые  манжеты  для  попереч-

ной  блокировки  от  проникно-

вения  влаги.  Все  эти  элементы

испытаны  и  способны  гаранти-

ровать надежную работу муфты

в  самых  суровых  условиях  экс-

плуатации.

Но  целостность  оболочки  мо-

жет  быть  нарушена  и  механиче-

ски,  из-за  подвижек  грунта  или

иных  внешних  воздействий,  по-

этому  отдельное  внимание  стоит

обратить как на конструкцию муф-

ты в целом, на ее эргономичность,

так и на толщину и прочность на-

ружного кожуха.

Из-за  отсутствия  специальных

требований в технических задани-

ях  компаний-заказчиков,  а  также

в  целях  снижения  себестоимости

продукции  многие  производители

подходят  к  этому  вопросу  фор-

мально,  что  наглядно  продемон-

стрировано  на  фотографиях  на-

ружных  кожухов  соединительных

муфт  разных  производителей,

установленных на одном и том же

кабеле (рисунок 7).

Как и толщина трубок, конструк-

ция муфты также не нормируется

стандартами,  поэтому  успешное

преодоление  муфтой  испытаний

на  герметизацию  под  водой  (ри-

сунок  8),  то  есть  отсутствие  про-

никновения  влаги  в  конструкцию

КАБЕЛЬНЫЕ

ЛИНИИ

Рис

. 5.

Пример



нанесения



клея



ме

-

тодом



впрыска

Рис

. 6.

Пример



сплошного



равно

-

мерного



клеевого



слоя

нанесенного



методом



соэкструзии

Рис

. 7.

Пример



разницы



в



толщине



наружного



кожуха



соединительных



муфт



разных



производителей

установлен

-

ных



на



одном



и



том



же



кабеле


Page 5
background image

107

муфты  во  время  испытаний  под

циклической  нагрузкой,  не  гаран-

тирует  надежную  работу  в  реаль-

ных условиях на сто процентов.

Дело  в  том,  что  в  реальной

жизни  к  муфте  могут  приклады-

ваться  внешние  механические

воздействия как на этапе строи-

тельства  при  засыпке  песчано-

гравийной смесью, так и во время

эксплуатации, особенно при под-

вижках  грунта.  Ряд  конструкций

муфт  даже  при  успешном  про-

хождении всех испытаний в лабо-

раторных  условиях  не  способен

обеспечить  надежную  работу

при  реальной  эксплуатации,  так

как  их  конструкцию  невозможно

назвать  эргономичной  и  надеж-

ной  из-за  формального  подхода

производителя  к  задаче  по  со-

единению  проволочного  экрана

(рисунок 9).

Инженерами компании Райхем

разработана и успешно испытана

система  непаянного  соединения

экранов на основе роликовых пру-

жин,  что  позволяет  обеспечить

надежный  электрический  контакт

даже  при  воздействии  токов  ко-

роткого  замыкания.  Данная  сис-

тема  успешно  применяется  во

многих  конструкциях  муфт  Рай-

хем, что позволяет сохранить эр-

гономичность конструкции и обес-

печить  надежную  эксплуатацию

в реальных условиях (рисунок 10).

ОГНЕСТОЙКОСТЬ



И



НИЗКОЕ



ДЫМОВЫДЕЛЕНИЕ

Есть  ряд  областей,  где  предъ-

являются  особые  требования

пожарной  безопас-

ности  к  кабельной

арматуре. Например,

нефтегазовые  ком-

плексы,  подземные

сооружнения  и  тон-

нели,  инфраструк-

турные  объекты  (ри-

сунок 11).

Для  соответствия

этим  требованиям

применяется  специ-

альная  кабельная

арматура,  комплек-

тующие  материалы

которой  не  распро-

страняют  горение,

а  конструкции  муфт

способны  противо-

стоять  воздействию

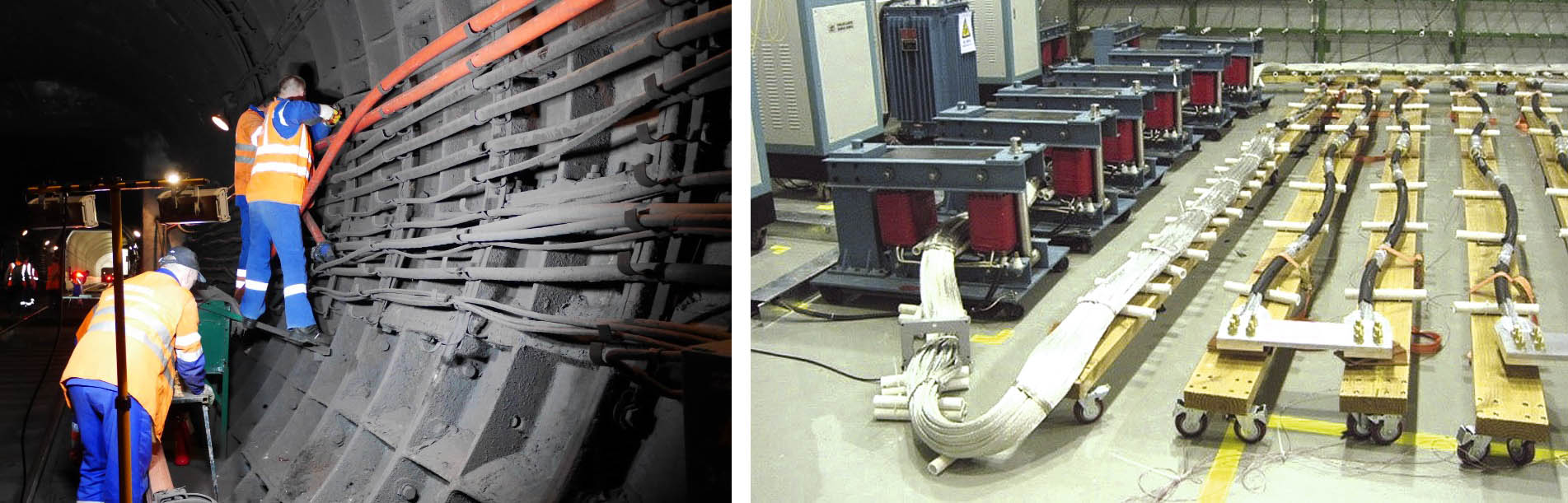

Рис

. 11.

Пример



инфраструктурных



объектов

где



предъявляются



специальные



требо

-

вания



по



нераспространению



горения



и



огнестойкости

малому



дымовыделению

отсут

-

ствию



галогенов

Рис

. 8.

Испытания



соединительных



муфт



на



герметизацию



под



водой

Рис

. 9.

Пример



конструкции



соединительной



муфты

прошедшей



все



испы

-

тания



на



требования



современных



стандартов

Насколько



муфта



готова



к



присыпке



ПГС



и



подвижкам



грунта

?

Рис

. 10.

Непаянная



система



соединения



экранов



позволяет



создать



эргоно

-

мичную



конструкцию



соединительных



муфт

 1 (64) 2021


Page 6
background image

108

КАБЕЛЬНЫЕ

ЛИНИИ

огня.  В  ряде  случаев  требуется

малое дымовыделение, при этом

в  дыме  не  должны  содержаться

галогенные газы.

На  основе  этих  требований

инженерами  Райхем  созданы

специальные  изоляционные  ма-

териалы и конструкции муфт, по-

зволяющие  не  распространять

горение  при  низком  дымовы-

делении  или  сохранять  надеж-

ное  электрическое  соединение

в усло виях пожара.

Разработка конструкций таких

муфт  осложняется  тем,  что,  по-

мимо  решения  основных  задач

(надежный  контакт,  изоляция,

герметизация,

выравнивание

поля),  добавляются  дополни-

тельные  требования  к  материа-

лам, причем изменение конструк-

ции  и  свойств  материалов  не

должно понизить надежность ра-

боты муфты.

КОНТАКТНЫЕ



СОЕДИНЕНИЯ

Основная  задача  муфты  —  это

надежный  электрический  кон-

такт.  Но  как  убедиться,  что  кон-

тактное  соединение  действи-

тельно надежно?

На  этапе  разработки  соеди-

нителей  и  наконечников  подби-

раются материалы и разрабаты-

вается оптимальная конструкция

для  эффективного  соединения

и оконцевания жил кабеля.

Для  подтверждения  коррект-

ности  выбранных  материалов

и  работоспособности  конструк-

ции  соединителей  и  наконечни-

ков  проводятся  испытания  на

стойкость  к  циклическим  нагруз-

кам, воздействию токов короткого

замыкания,  проводятся  измере-

ния  переходного  электрического

сопротивления  и  механические

испытания (рисунок 12).

Только  успешное  прохожде-

ние всего перечня указанных ис-

пытаний  может  гарантировать

корректность  выбора  материа-

лов и подтвердить расчетный ре-

сурс  работы  контактного  соеди-

нения на 30 и более лет.

Но  как  это  относится  к  муф-

те  в  целом?  Возможно  ли  взять

любой  успешно  испытанный  со-

единитель  или  наконечник  и  ис-

пользовать  его  в  муфте  для

соединения  или  оконцевания

кабеля  соответвующего  сечения

и  напряжения?  Конечно  же  нет,

так как конструкция соединителя

и  наконченика  может  не  подхо-

дить к набору материалов, пред-

назначенных для формирования

муфты в сборе по причине инди-

видуальных геометрических раз-

меров и формы.

Конструкция соединителя и на-

конечника  должна  соответство-

вать  конструкции  муфты  —  это

необходимо  для  корректного

распределения  напряженности

электрического  поля,  форми-

рования  необходимой  толщины

изоляции, расстояний до зазем-

ленных  частей,  соответствия

подключаемому  оборудованию

и  сопуствующим  аксессуарам,

решения  вопросов  герметиза-

ции и т.д.

Таким  образом,  становится

очевидно,  что  невозможно  при-

менить любой успешно испытан-

ный  и  надежный  соединитель

и  наконечник  для  муфты  любой

конструкции.  Для  подвтержде-

ния  совместимости  необходимо

проведение  испытания  кабель-

ной  муфты  в  сборе.  Только  так

можно  гарантировать  надежную

работу  контактного  соединения

в составе кабельной муфты.

ВЫРАВНИВАНИЕ



НАПРЯЖЕННОСТИ



ЭЛЕКТРИЧЕСКОГО



ПОЛЯ

Для экранированных кабелей на

напряжение более 6 кВ выравни-

вание  напряженности  электри-

ческого поля становится важной

и неотъемлемой задачей, требу-

ющей правильного подхода.

От  эффективности  системы

выравнивания  поля,  применя-

емой  в  муфте,  существенно  за-

висит  надежность  и  ресурс  ее

работы.  Причем  роль  влияния

работы  системы  выравнивания

поля  в  геометрической  прогрес-

сии  возрастает  с  увеличением

класса напряжения.

Если  производитель  кабель-

ной  арматуры  не  участвует

в  разработке  материалов  для

выравнивания  поля,  применяя

закупленные  у  субпоставщиков

отдельные  элементы,  то  вели-

ка  вероятность  несоответствия

свойств  материала  и  конструк-

ции муфты.

Например, при использовании

материалов, некорректно вырав-

нивающих  напряженность  элек-

трического  поля,  возможно  раз-

рушение конструкции муфты под

воздействием  повышенной  на-

пряженности (рисунок 13) и в ре-

зультате аварийный выход ее из

строя.

В  случае  применения  мате-

риалов,  свойства  которых  не

Рис

. 12.

Электрические



испытания



соединителей



и



наконечников



для



подтверждения



заявленных



характеристик


Page 7
background image

109

поля (рисунок 15). Этот метод до

сих  пор  применяется  большин-

ством  производителей  кабель-

ной арматуры.

В  90-х  научились  применять

карбид  кремния,  получив  нели-

нейную импедансную характери-

стику  выравнивания  поля  (рису-

нок 16), что позволило сократить

габарит  муфты  и  уменьшить  ко-

личество компонентов.

В  2000-х  начали  применять

оксид  цинка  с  варисторной  ха-

рактеристикой, максимально эф-

фективно  выравнивающей  на-

пряженность  электрического  по-

ля  (рисунок  17),  создав  самую

компактную  термоусаживаемую

муфту в мире.

Для  подтверждения  работо-

способности  конструкции  муфты

и соответствующей системы вы-

равнивания напряженности элек-

трического  поля  проводятся  ис-

пытания  на  частичные  разряды,

испытания  повышенным  и  им-

пульсным напряжением.

Таким  образом,  меняя  свой-

ства и подбирая специальные со-

ставы и композиции материалов

появляются  новые  конструкции

кабельных  муфт,  рассчитанные

на  надежную  безаварийную  ра-

боту в течение 30 и более лет.

НАДЕЖНАЯ

КАБЕЛЬНАЯ



МУФТА

Если собрать весь необходимый

перечень качественных материа-

лов,  получится  ли  смонтировать

надежную муфту, конструкция ко-

торой  рассчитана  на  безаварий-

ную работу в течение 30 и более

лет? Правильный ответ — нет.

Недостаточно  оценить  ка-

чество  отдельных  материалов,

Рис

. 13.

Пример



неэффективной



работы



систем



выравнивания



на

-

пряженности



электрического



поля

являющейся



причиной



аварийного



выхода



муфт



из



строя

Рис

. 15.

Линейная



характеристика



работы



системы



ВНЭП



на



основе



примесей



сажи

Рис

. 16.

Нелинейная



характеристи

-

ка



работы



системы



ВНЭП



на



основе



карбида



кремния

Рис

. 17.

Варисторная



характерис

-

тика



работы



системы



ВНЭП



на



основе



оксида



цинка

Рис

. 14.

Пример



конструкции



муфты



и



материалов



для



выравнивания



напря

-

женности



электрического



поля

разрушившихся



под



воздействием



рабочего



напряжения



через



один



год



эксплуатации

рассчитаны  на  работу  в  усло-

виях  кабельной  муфты  любой

конструкции, возможно их разру-

шение  с  последующим  выходом

муфты из строя (рисунок 14).

Таким образом следует отме-

тить,  что  свойства  материалов

должны быть рассчитаны и четко

подобраны, а конструкция систе-

мы  выравнивания  напряженно-

сти электрического поля соответ-

ствовать  конструкции  муфты,  ее

геометрическим размерам, усло-

виям эксплуатации.

Инженеры  компании  Райхем

прошли значительный путь в раз-

работке  и  усовершенствованию

систем выравнивания поля.

В  70-е  годы  это  был  метод

добавления  проводящего  мате-

риала  (термоусаживые  трубки

с  примесью  сажи)  и  линейная

характеристика  выравнивания

 1 (64) 2021


Page 8
background image

110

входящих в набор комплектации

изделия, все они по отдельности

могут  быть  высокого  качества,

однако  бесполезны  или  мало-

эффективны  после  монтажа.

В  муфте  все  материалы  долж-

ны  сочетаться  и  выполнять  не

только индивидуальную, но и ко-

мандную  функцию,  гармонично

дополняя  друг  друга.  При  этом

физические  и  электрические

параметры  этих  материалов

также  должны  соответствовать,

чтобы  смонтированная  кон-

струкция  муфты  надежно  ра-

ботала.

Как  же  удостовериться  в  ка-

честве конструкции муфты? Что

может  гарантировать  ее  надеж-

ность?

Качество  кабельной  муфты

должно  подтверждаться  прото-

колами  об  успешном  прохожде-

нии  испытаний  на  соответствие

действующим  стандартам,  при-

чем  испытания  должны  быть

проведены  в  лабораториях,  об-

ластью компетенции которых яв-

ляется кабельная арматура.

Таким образом, производите-

ли  кабельной  арматуры,  само-

стоятельно  занимающиеся  раз-

работкой  основных  материалов

конструкции  муфты,  способны

наиболее  точным  образом  по-

добрать  необходимый  состав

материалов,  для  применения

в разрабатываемой конструкции

муфты. Меняя составы и компо-

зиции  материалов,  производи-

тель  способен  создать  искомую

конструкцию  муфты,  которая

наиболее  точно  подойдет  для

решения  поставленной  задачи.

При  этом  такой  производитель

способен  не  только  влиять  на

конечный  результат,  но  и  са-

мостоятельно  контролировать

качество  как  отдельных  компо-

нентов, так и конструкции муфты

в целом.

Львиная  же  доля  произво-

дителей,  к  сожалению,  не  инве-

стирует  в  разработку  изделий,

а  закупает  у  подрядчиков  все

компоненты  или  значимую  их

часть, из которых и комплектует-

ся набор для сборки муфты. При

этом  у  таких  производителей

отсутствует  возможность  гибко

управлять входными параметра-

ми  и  точно  подбирать  свойства

ООО

 «

ТАЙКО



ЭЛЕКТРОНИКС



РУС

» —

это российское предприятие

международного  концерна

TE  Connectivity,  располага-

ющееся в городе Углич Яро-

славской  области.  Одним

из  основных  направлений

деятельности  компании  яв-

ляется  разработка  и  произ-

водство  кабельной  армату-

ры 0,4–220 кВ под торговой

маркой Raychem.

На  предприятии,  помимо

производственной  площад-

ки,  базируется  комплекс  ис-

пытательных  лабораторий,

тренинг-центр  для  обучения

кабельщиков, а также склады

компонентов  и  готовой  про-

дукции.  Все  процессы  осу-

ществляются  в  соответствии

с системой менеджмента ка-

чества ISO 9001, а также вну-

тренней  системой  менедж-

мента качества TECHs.

ООО «Тайко Электроникс Рус»

127287, г. Москва,

ул. 2-я Хуторская, д. 38А, стр. 8

+7 (495) 790-7902

info@terussia.ru

www.terussia.ru

материалов, чтобы получить же-

лаемый искомый результат.

Выбрав  такую  стратегию,

произодителю  приходится  ра-

ботать в полной зависимости от

поставщиков,  причем  без  воз-

можности  повлиять  на  процесс

разработки комплектующих и их

техническую составляющую. По-

этому одна из основных мотива-

ций подобных участников рынка

—  это  низкая  цена  на  комплек-

тующие.  Именно  цена  —  это

единственный  аспект,  который

поддается управлению с их сто-

роны при общении с субпостав-

щиками.

Подобный  подход  позволяет

лишь копировать, насколько это

возможно,  существующие  кон-

струкции  муфт  других  произво-

дителей, без гарантии надежной

работоспособности и поддержки

стабильного качества отдельных

компонентов по причине полной

заисимости  от  субпоставщиков

отдельных элементов.

Успех  кабельной  арматуры

Райхем складывается из знаний

в  области  материаловедения,

опыта  конструирования  и  про-

изводства,  а  также  умения  пра-

вильно учесть особенности экс-

плуатации.  Исключительность

материалов, применяемых в ка-

бельной  арматуре  Райхем  на

низкое,  среднее  и  высокое  на-

пряжение,  заключается  в  их

уникальных  свойствах,  которые

ориентированы  на  конечное  из-

делие  и  условия  его  эксплуа-

тации.

Качество  кабельных  муфт

подтверждается

протоколами

об  успешно  пройденных  испы-

таниях на соответствие действу-

ющим  стандартам,  в  том  числе

в  составе  кабельных  систем

с  большинством  российских

и  зарубежных  производителей

силовых кабелей.

Надежность  работы  муфты

крайне  важна,  так  как  это  дает

уверенность в работе кабельных

сетей и беспрерывного функцио-

нирования  предприятия.  Но  все

ли  конструкции  муфт  способны

надежно  работать  в  конкретных

условиях? Чем могут технически

отличаться  успешно  испытан-

ные  муфты?  Какие  технологии

монтажа  кабельной  арматуры

существуют  и  в  чем  их  преиму-

щества и недостатки? На эти во-

просы мы постараемся ответить

в следующей статье.

Понимая  важность  техниче-

ской поддержки заказчика в вы-

боре  надежной  кабельной  ар-

матуры,  наша  компания  имеет

региональные  офисы  на  всей

территории  страны  (Москва,

Санкт-Петербург,  Воронеж,  Рос-

тов-на-Дону,  Самара,  Казань,

Екатеринбург,  Новосибирск,  Ха-

баровск),  а  также  тренинг-цен-

тры  для  обучения  кабельщи-

ков  (Москва,  Санкт-Петербург,

Углич).  Будем  рады  сотрудниче-

ству на всех этапах реализации

ваших  проектов  для  эффек-

тивного  решения  задач  любой

сложности.

Р

КАБЕЛЬНЫЕ

ЛИНИИ


Читать онлайн

В предыдущей статье* мы рассмотрели один из основополагающих факторов, влияющий на надежность работы кабельной арматуры, — качество проектной документации. Но как, имея качественную проектную документацию, выбрать надежную кабельную муфту, рассчитанную на работу в течение 30 и более лет? В этой статье мы постараемся помочь расставить приоритеты при выборе представленной на рынке кабельной арматуры и решить, каким производителям отдать предпочтение, а также ответить на вопрос: как свойства материалов могут повлиять на надежность работы кабельной муфты.

Поделиться:

«ЭЛЕКТРОЭНЕРГИЯ. Передача и распределение»
