КАБЕЛИ С ИЗОЛЯЦИЕЙ ИЗ СШИТОГО

ПОЛИЭТИЛЕНА НА НАПРЯЖЕНИЕ 10 И 20 КВ

С ТОКОПРОВОДЯЩИМИ ЖИЛАМИ

СЕКТОРНОЙ ФОРМЫ

Геннадий МЕЩАНОВ, генеральный директор, д.т.н.;

Михаил КАМЕНСКИЙ, заместитель заведующего отделением, к.т.н.;

Алексей СЛИВОВ, научный сотрудник;

ОАО «ВНИИКП»

В

 последние годы кабели с изоляцией из сши-

того полиэтилена (СПЭ) среднего напряже-

ния успешно применяются в электрических

распределительных сетях России наряду с

традиционными кабелями с пропитанной бумажной

изоляцией. По состоянию на 2013 год производство

таких кабелей составило около 40% от общего объ-

ёма кабелей на среднее напряжение. Кабели с изо-

ляцией из СПЭ обладают более высоким уровнем

технических характеристик и эксплуатационных

свойств по сравнению с кабелями с пропитанной

бумажной изоляцией, что позволяет прогнозировать

в ближайшей перспективе прекращение производ-

ства кабелей с пропитанной бумажной изоляцией.

Следует отметить, что в настоящее время производ-

ство кабелей с пропитанной бумажной изоляцией

прекращено во всех развитых странах.

В России наиболее распространённый тип кабе-

лей с изоляцией из СПЭ на напряжение 10—35 кВ —

одножильный кабель, конструкция которого приве-

дена на рис. 1. Производство такого кабеля в насто-

ящее время составляет примерно 85% от общего

числа кабелей с пластмассовой изоляцией на напря-

жение 10—35 кВ.

Высокая производительность, большие стро-

ительные длины и удобство монтажа делают при-

менение такой конструкции достаточно привлека-

тельным. Однако при использовании одножильных

кабелей в трёхфазных электрических сетях (в случае

заземления экранов с обеих концов линии) в экра-

нах индуцируются продольные токи, приводящие

к дополнительным потерям электроэнергии и сни-

жению допустимых токов нагрузки. Величина тока в

экране кабеля существенно зависит от сечения экра-

на. Расчёты показывают, что при минимальных сече-

ниях экрана, установленных в ГОСТ Р 55025-2012,

значения тока в экранах не превышают 15% от тока в

жиле. При этом в кабелях, сечение экранов которых

определено по условиям термической устойчивости

экранов при протекании токов короткого замыка-

ния при двухместном коротком замыкании, значе-

ние токов в экранах в нормальном режиме эксплуа-

тации может достигать 50% от тока нагрузки в жиле

и более.

В трёхжильных кабелях с индивидуальными экра-

нами по изолированным жилам (рис. 2) или общим

экраном поверх сердечника из скрученных изоли-

рованных жил токи в экранах в нормальном режиме

эксплуатации при симметричной нагрузке практиче-

ски отсутствуют.

Рис. 1. Конструкция одножильного кабеля с

изоляцией из СПЭ на напряжение 10—35 кВ

1 — ТПЖ

2 — э/п экран по жиле

3 — изоляция

4 — э/п экран по изоляции

5 — э/п крепированная бумага

6 — металлический экран

7 — разделительный слой

8 — наружная оболочка

ИННОВАЦИИ


Page 3
background image

49

Анализ конструкций серийно выпускаемых трёх-

жильных кабелей показал, что из-за наличия запол-

нения промежутков между скрученными жилами эти

кабели имеют большую массу и наружный диаметр

по сравнению с одножильными кабелями и мень-

шую строительную длину.

В этой связи ОАО «ВНИИКП» совместно с заводом

ОАО «Электрокабель «Кольчугинский завод» и ОАО

«Объединённая энергетическая компания» была

поставлена задача создания экономичных конструк-

ций трёхжильных кабелей на напряжение 10 и 20 кВ,

которые позволили бы уменьшить массогабаритные

размеры кабелей, снизить их себестоимость и обе-

спечить сокращение потерь электроэнергии при

эксплуатации.

Для более полной реализации преимуществ

кабелей с изоляцией из сшитого полиэтилена были

разработаны трёхжильные кабели с токопроводя-

щими жилами секторной формы. Типовая конструк-

ция кабеля с жилами секторной формы на напряже-

ние 10 кВ приведена на рис. 3.

Сравнение массогабаритных размеров одно-

жильных и трёхжильных кабелей с круглыми и сек-

торными жилами на напряжение 10 кВ приведено в

табл. 1.

Как видно из данных, приведённых в табл. 1, мас-

са 1 км кабеля с секторными жилами на 15% меньше

массы трёх одножильных кабелей и на 35% меньше

массы трёхжильного кабеля с круглыми жилами.

Изолирование опытных образцов кабелей с

токопроводящими жилами осуществлено на линии

газовой вулканизации завода «Электрокабель

«Кольчугинский завод» (ОАО «ЭКЗ») с использова-

нием специального технологического инструмента.

Комплекс испытаний опытных образцов кабелей на

напряжение 10 и 20 кВ, подтверждающих соответ-

ствие кабелей требованиям ГОСТ Р 55025-2012 [1]

выполнен ОАО «ВНИИКП» совместно с заводом

ОАО «ЭКЗ». Базовая программа квалификацион-

ных испытаний включала в себя оценку уровня

электрических характеристик, устойчивость изо-

ляционной системы при воздействии циклов

Рис. 2. Конструкция трёхжильного

кабеля с круглыми жилами

на напряжение 10 кВ

1 —  ТПЖ
2 —  изоляция
3 —  э/п экраны
4 —  металлический

экран

5 —  межфазное

заполнение

6 —  наружная

оболочка

1 —  ТПЖ
2 —  изоляция

3 —  э/п экраны
4 —  металлический

экран

5 —  наружная

оболочка

Рис. 3. Конструкция трёхжильного кабеля

с токопроводящими жилами секторной формы

с общим экраном на напряжение 10 кВ

Табл. 1. Сравнение массы конструктивных элементов и наружных диаметров одножильных и

трёхжильных кабелей марки АПвП с изоляцией из СПЭ на напряжение 10 кВ

Наименование показателя

Тип кабеля, марка

3 одножильных

кабеля АПвП

1х240мк/35—10

АПвП 3х240мк/35—10

(трёхжильный кабель

с круглыми жилами)

АПвП 3х240мс/35—10

(трёхжильный кабель

с секторными жилами)

1. Токопроводящие жилы, кг/км

1967

1981

1981

2. Изоляция, кг/км

723

729

832

3. Электропроводящие экраны, кг/км

321

323

447

4. Металлический экран, кг/км

987

391

354

5. Заполнение промежутков между

жилами, кг/км

2215

6. Наружная оболочка, кг/км

254

754

513

7. Масса кабеля, кг/км

4884

6461

4161

8. Наружный диаметр кабеля, мм

77,8*

75,2

61,8

*) Диаметр окружности, описанной вокруг трёх одножильных кабелей, проложенных треугольником вплотную.


Page 4
background image

50

механической нагрузки, термических циклов, а

также испытания кабельной линии с концевой и

соединительной арматурой на соответствие требо-

ваниям МЭК 60502-4 [2].

Принимая во внимание, что профиль токопрово-

дящей жилы секторной формы содержит боковые

радиусы закруглений, которые значительно меньше

радиуса круглой жилы, была дана оценка значений

рабочей напряжённости электрического поля в изо-

ляции кабеля в сравнении со значениями напряжён-

ности электрического поля у жилы круглой формы.

Расчёт напряжённости на радиусе закругления

изолированных жил с сечением 240 мм

2

 на напряже-

ние 10 кВ, выполненный в программе Elcut, приве-

дён в табл. 2.

Табл. 2. Сравнение напряжённостей

электрического поля кабелей с круглыми и

секторными жилами

Секторная жила

Круглая

жила

Радиус

закругле-

ния r, мм

1,5 2,0 2,5  3,0 3,5 4,0  R

ж

 = 9,75

Е

max

, кВ/мм 2,76  2,6  2,48  2,39  2,29  2,19

1,98

Приведённые в табл. 2 расчётные значения

напряжённости электрического поля показали, что

на радиусах закругления сектора 3—3,5 мм макси-

мальная напряжённость E

max

 превышает напряжён-

ность электрического поля у жилы круглой формы

ориентировочно на 15—20%.

На рис. 4 показано, что напряжённость электри-

ческого поля по периметру секторной токопрово-

дящей жилы сечением 240 мм

2

 с радиусом закру-

гления 3 мм неоднородна по величине. При этом

на большом радиусе и боковых гранях сектора зна-

чения напряжённости электрического поля ниже

значений, полученных для круглой жилы такого же

сечения.

Принимая во внимание повышенные значения

напряжённости электрического поля у токопро-

водящей жилы секторной формы была проведена

экспериментальная проверка уровня пробивного

напряжения изолированных жил секторной и кру-

глой формы с номинальной толщиной изоляции,

равной 3,4 мм. Испытания проводились на образцах

изолированной многопроволочной жилы длиной

10 м. Сечение образца изолированной жилы сектор-

ной формы показано на рис. 5. Испытания прово-

дили при ступенчатом повышение напряжения до

пробоя в соответствии с методом, приведённым в

ГОСТ Р 55025-2012.

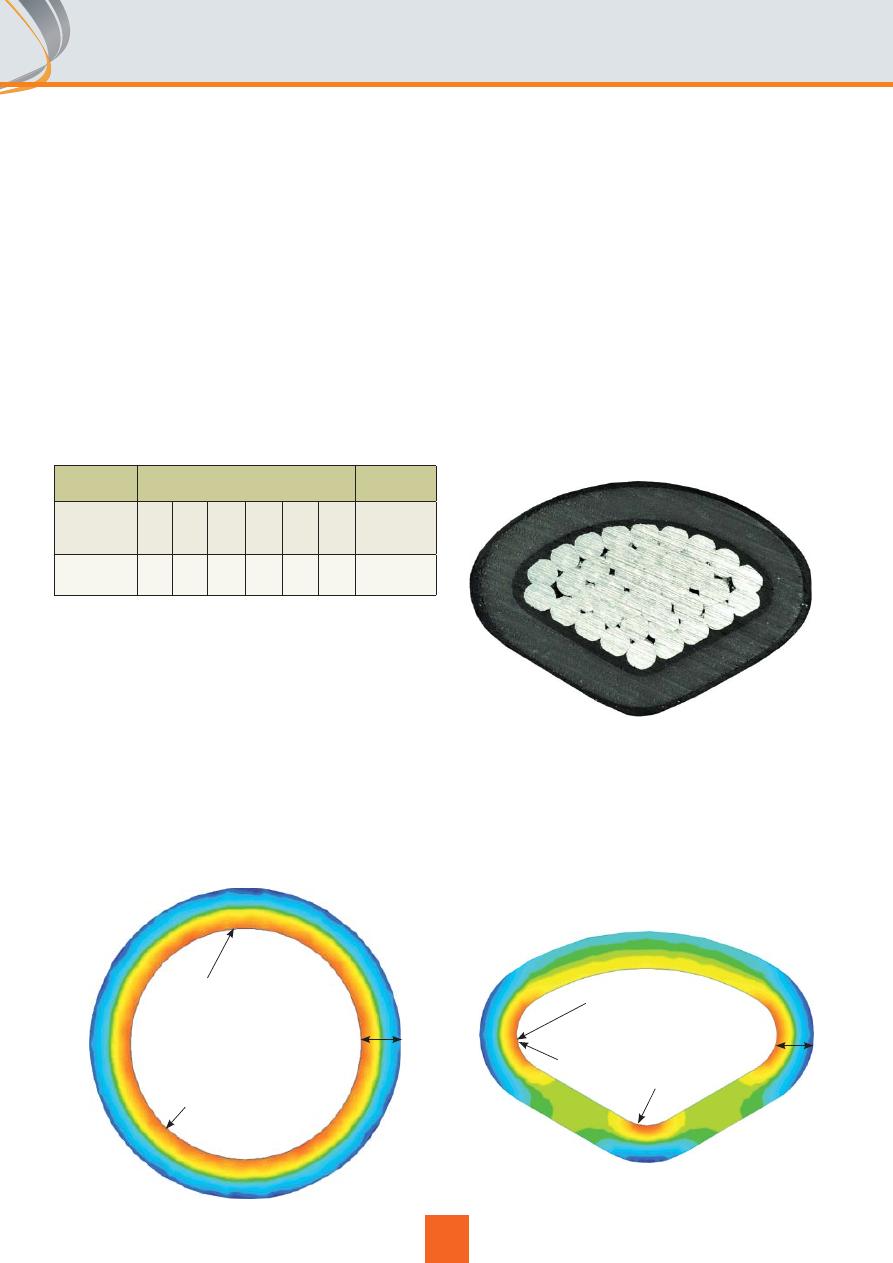

Рис. 5. Поперечное сечение изолированной

токопроводящей жилы секторной формы

сечением 240 мм

2

Рис. 4. Распределение напряжённости электрического поля в изоляции жил круглой и секторной

формы сечением 240 мм

2

Результаты испытаний по оценке уровня про-

бивного напряжения приведены в табл. 3 и на

рис. 6, где рассматривается графическое представ-

ление распределения Вейбулла для измеренных

значений пробивного напряжения.

E

max

= 1,98 кВ/мм

3,4 мм

R

E

max

= 2,29 кВ/мм

3,4 мм

r

r

ИННОВАЦИИ


Page 5
background image

51

Табл. 3. Результаты испытаний по оценке

электрической прочности в исходном состоянии

Номер
образ-

ца

U

прi

, кВ

Секторная жила

Круглая жила

1

156

162

2

168 168

3

174 168

4

192

180

5

198

186

Полученные результаты испытаний показали, что,

несмотря на повышенную напряжённость электри-

ческого поля на радиусах закругления сектора жил

секторной формы, значения кратковременного про-

бивного напряжения изолированных жил сектор-

ной формы и круглых жил практически одинаковы.

Это даёт основание сделать вывод о равнопрочно-

сти изоляции жил круглой формы и жил секторной

формы при радиусе закругления сектора не менее

3,0 мм.

Результаты квалификационных испытаний опыт-

ных образцов кабеля АПвП 3х240мс/35—10 кВ на

соответствие комплекса требований ГОСТ Р 55025-

2012 приведены в табл. 4.

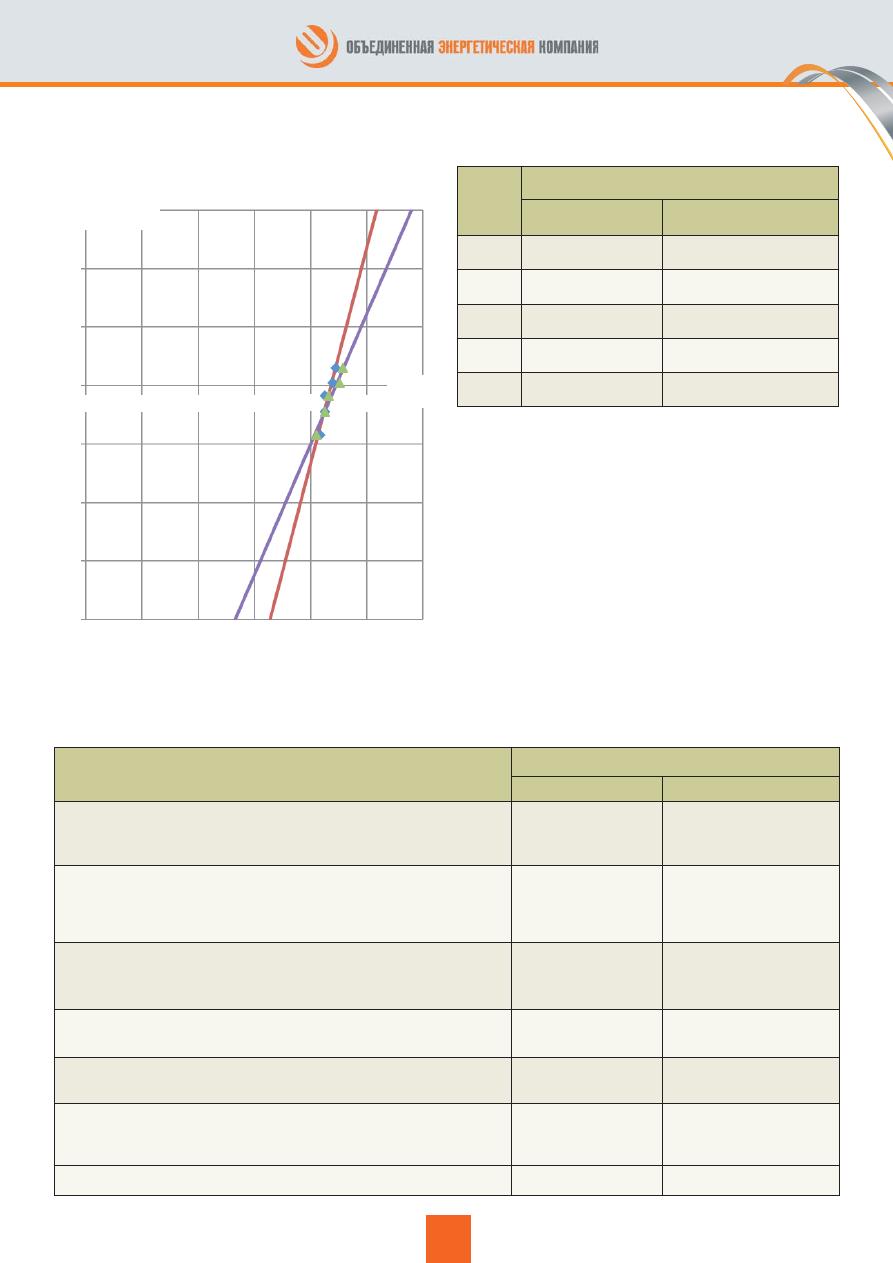

Рис. 6. Распределение Вейбулла для значений

пробивного напряжения кабеля

с токопроводящими жилами круглой

и секторной формы

  — для кабеля с секторными жилами;

  — для кабеля с круглыми жилами.

Табл. 4. Результаты электрических испытаний кабеля с секторными жилами

на напряжение 10 кВ

Виды испытаний. Наименование контролируемых параметров

и единиц измерений

Значение параметра

нормируемое

фактическое

1. Измерение частичных разрядов (ЧР) на образце кабеля в

исходном состоянии — уровень ЧР, пКл, не более

5

1 жила —  <1

2 жила — 1,2

3 жила — 2,2

2. Измерение ЧР после испытания трёхкратным двухсторонним

изгибом — уровень ЧР, пКл, не более

5

1 жила —  <1

2 жила — 1,2

3 жила — 2,2

3. Измерение ЧР после 20 циклов нагрева-охлаждения — уровень

ЧР, пКл, не более

5

1 жила — 1,1

2 жила — 1,3

3 жила — 2,5

4. Измерение тангенса угла диэлектрических потерь при

температуре жилы (95—100)

о

С

0,003

0,0008

5. Проверка стойкости кабеля к воздействию переменного

напряжения 24 кВ в течение 4 ч

без пробоя

изоляции

испытание выдержали

6. Проверка стойкости кабеля к воздействию импульсного

напряжения — 10 импульсов положительной и отрицательной

полярности 75 кВ

без пробоя

изоляции

испытание выдержали

7. Минимальное значение пробивного напряжения, кВ, не менее

150

156

ln(

U

пр

)

3

3,5

4,5

5,5

4

5

ln[1/(1 -

P

(

U

пр

)]

4

2

0

-2

-4

-6

-8


Page 6
background image

52

Приведённые в табл. 4 результаты подтверждают

полное соответствие разработанных конструкций

кабелей нормированному комплексу электрических

характеристик, установленному в ГОСТ Р 55025-2012,

международном стандарте МЭК 60502-2 [3] и гармо-

низированном документе CENELEC HD 620 S2 [4].

На основе базовых разработанных конструкций

созданы кабели различного конструктивного испол-

нения для различных областей применения, кабели

для подземной прокладки, в том числе с водоблоки-

рующими элементами для прокладки в воде и силь-

но увлажнённых грунтах, а также кабели для про-

кладки во взрывоопасных зонах и пожароопасных

помещениях исполнений «нг-LS» и «нг-HF».

Для примера в табл. 5 приведены результаты

испытаний кабеля исполнения «нг-HF» на соответ-

ствие требованиям пожарной безопасности, а на

рис. 7 — испытание на нераспространение горения

при групповой прокладке.

В соответствии с дополнительными требованиями

ОАО «Россети» были проведены испытания кабель-

ной системы, состоящей из кабеля, соединительной

и концевых муфт. Кабельная система испытывается на

соответствие требованиям международного стандар-

та МЭК 60502-4. Кабели с секторными жилами успеш-

но прошли испытания в составе кабельной системы,

выполненной с применением арматуры фирмы «3М».

На рис. 8 показан образец кабеля со смонтированны-

ми концевыми муфтами наружной установки во вре-

мя испытаний циклами нагрева и охлаждения.

Табл. 5. Результаты испытаний кабеля марки АПвПнг(А)-HF 3х240 мс/35—10 на соответствие

требованиям пожарной безопасности

Виды испытаний. Наименование контролируемых параметров

и единиц измерений

Значение параметра

нормируемое

фактическое

1. Испытание на нераспространение горения при групповой прокладке —

длина обугленной или повреждённой пламенем части, м, не более

2,5

0,92

2. Испытание по определению оптической плотности дыма при горении и

тлении кабелей — снижение светопроницаемости, %, не более

40

33

Рис. 7. Испытание на нераспространение горения

при групповой прокладке кабеля марки

 АПвПнг(А)-HF 3х240 мс/35-10

Рис. 8. Кабельная система, состоящая из кабеля с секторными жилами,

концевой и соединительной муфт

ИННОВАЦИИ


Page 7
background image

53

Результаты испытаний кабельной системы на

соответствие требованиям МЭК 60502-4 приведены

в табл. 6.

Результаты проведённых испытаний подтвердили

соответствие кабеля и применяемой арматуры тре-

бованиям МЭК 60502-4. Учитывая положительные

результаты испытаний, кабели с секторными жилами

могут быть рекомендованы для применения в элек-

трических распределительных сетях.

В процессе создания кабелей отработаны также

приёмы монтажа арматуры кабелей с секторными

жилами. Одной из главных особенностей монтажа

кабелей с изоляцией из сшитого полиэтилена явля-

ется удаление полимерного электропроводящего

экрана по изоляции с последующим монтажом муфт.

Для кабелей с круглыми жилами такая операция

производится с помощью специального инструмен-

та. Для кабелей с секторными жилами полимерный

экран по изоляции выполнен из так называемых

«легко снимаемых» композиций, для которых специ-

альный инструмент не требуется. Удаление электро-

проводящего экрана происходит в две операции,

как показано на рис. 9, 10: на первой стадии произ-

водится продольный разрез вдоль средней части

спинки сектора глубиной ~0,5 мм. При этом реко-

мендуется применять нож, позволяющий ограничи-

вать глубину прореза, чтобы не повредить изоляци-

онный слой.

На второй стадии с конца жилы от линии надре-

за вручную отделяется электропроводящий экран в

направлении, показанном стрелкой.

В стандарте ГОСТ Р 55025-2012 для полимерных

экранов, выполненных из «легко снимаемых» ком-

позиций, кроме требований по толщине и электри-

ческому сопротивлению, предъявляется требование

по усилию отрыва электропроводящего экрана от

изоляции. В табл. 7 приведены результаты испыта-

ний электропроводящего экрана кабеля с сектор-

ными жилами на соответствие требованиям ГОСТ Р

55025-2012.

Данные результаты свидетельствуют о том, что

характеристики электропроводящих композиций

для «легко снимаемых» экранов соответствуют тре-

бованиям, изложенным в ГОСТ Р 55025-2012. При

Табл. 6. Результаты электрических испытаний кабельной системы, выполненной из кабеля с

секторными жилами на напряжение 10 кВ и арматуры фирмы «3М»

Виды испытаний. Наименование контролируемых

параметров и единиц измерений

Значение параметра

нормируемое

фактическое

1. Испытание переменным напряжением 24 кВ в течение 4 ч

без пробоя

испытание выдержали

2. Испытание переменным напряжением 15 кВ в течение 60

циклов нагрева-охлаждения. Каждый цикл состоит из нагрева

жилы до температуры 90

о

С, выдержки и последующего

охлаждения. Продолжительность цикла — 8 часов

без пробоя

испытание выдержали

3. Измерение ЧР после 60 циклов нагрева-охлаждения при

напряжении 10 кВ — уровень ЧР, пКл, не более

10

≤2

4. Испытание импульсным напряжением 80 кВ — 10 импульсов

положительной и отрицательной полярности

без пробоя

испытание выдержали

,

Рис. 9. Удаление электропроводящего экрана с изоляции кабеля с секторными жилами:

первая стадия


Page 8
background image

54

этом, как показали результаты испытаний на терми-

ческое старение, адгезия электропроводящего экра-

на к изоляции не снижается, что является гарантией

того, что в процессе эксплуатации на границе раз-

дела изоляция—электропроводящий экран пустоты

образовываться не будут.

Результаты выполненных исследований по соз-

данию серии кабелей с жилами секторной формы

одобрены межведомственной комиссией с участием

представителей ОАО «ОЭК», кабели рекомендованы

к промышленному применению в распределитель-

ных сетях на напряжение 10 и 20 кВ. Выпуск кабелей

осуществляется по ТУ 16.К71-462-2014. Допустимые

токи нагрузки кабелей в нормальном режиме экс-

плуатации полностью соответствуют аналогичным

типам кабелей с круглыми жилами.

ЛИТЕРАТУРА

1.

ГОСТ Р 55025-2012.

 Кабели силовые с пластмас-

совой изоляцией на напряжение 6—35 кВ включи-
тельно. Общие технические условия.

2.

МЭК 60502-4-2010

. Кабели силовые с экструди-

рованной изоляцией и кабельная арматура на
номинальное напряжение от 1кВ (U

m

 = 1,2 кВ) до

30 кВ (U

m

 = 36 кВ) включительно. Часть 4. Мето-

ды испытаний арматуры для кабелей на номи-
нальное напряжение от 6 кВ (U

m

 = 7,2 кВ) до 30 кВ

(U

m

 = 36 кВ).

3.

МЭК 60502-2-2014.

 Кабели силовые с экструди-

рованной изоляцией и кабельная арматура на
номинальное напряжение от 1кВ (U

m

 = 1,2 кВ) до

30 кВ (U

m

 = 36 кВ) включительно. Часть 2. Кабели

на номинальное напряжение от 6 кВ (U

m

 = 7,2 кВ)

до 30 кВ (U

m

 = 36 кВ).

4.

HD 620 S2-2010.

 Кабели для распределительных

сетей с экструдированной изоляцией на номи-
нальное напряжение от 3,6/6 (7,2) кВ до 20,8/36
(42) кВ включительно.

Рис. 10. Удаление электропроводящего экрана с изоляции кабеля с секторными жилами:

вторая стадия

Табл. 7. Результаты испытаний электропроводящего экрана поверх изоляции

Наименование характеристик

Нормированное

значение

Фактическое

значение

1. Электрическое сопротивление полимерного экрана при 90

о

С Ом•м:

— до старения;

≤500

0,5

— после старения при температуре 135

о

С в течение 240 часов

≤500

0,5

2. Усилие отрыва отделяемого полимерного экрана поверх изоляции, Н:

— в исходном состоянии;

3,5—20

13,9

— после старения при температуре 130

о

С в течение 500 часов

20,7

направление отрыва

ИННОВАЦИИ


Читать онлайн

В последние годы кабели с изоляцией из сшитого полиэтилена среднего напряжения успешно применяются в электрических распределительных сетях России наряду с традиционными кабелями с пропитанной бумажной изоляцией. По состоянию на 2013 год производство таких кабелей составило около 40% от общего объёма кабелей на среднее напряжение.

Поделиться:

«ЭЛЕКТРОЭНЕРГИЯ. Передача и распределение»
