Инновационные решения ООО «ЭНЕРГОПРОМ-АЛЬЯНС» для цифровых РЭС в условиях технологического суверенитета

Читать онлайн

На прошедшей 13–14 июля 2022 года VII Международной научно-технической конференции «Развитие и повышение надежности распределительных электрических сетей» компания «ЭНЕРГОПРОМ-АЛЬЯНС» (ООО «ЭП-А») представила новейшие разработки для электросетевых и промышленных предприятий, транспортной и городской инфраструктуры. Главным направлением развития компании является производство высокоавтоматизированных блочно-модульных трансформаторных и распределительных подстанций в бетонном корпусе для применения в составе Цифрового РЭС.

Высокоавтоматизированные БКТП, БРП и БРТП производства «ЭНЕРГОПРОМ-АЛЬЯНС» позволяют:

  • выполнять непрерывный мониторинг состояния оборудования — силовых трансформаторов (состояние изоляции, термоконтроль, параметры нагрузки), распредустройств среднего напряжения 6(10)/20/35 кВ (состояние изоляции, термоконтроль, состояние приводов коммутационных аппаратов, механический и коммутационный ресурс), распредустройств низкого напряжения до 1000 В (термоконтроль, состояние приводов коммутационных аппаратов);
  • выполнять мониторинг параметров сети высокого и низкого напряжения, в том числе параметров качества электроэнергии;
  • выполнять автоматизированный учет электроэнергии на стороне высокого и низкого напряжения на всех присоединениях;
  • определять повреждения на кабельных линиях 6(10)/20/35 кВ (вид аварии, участок фидера) на основе синхронизированных векторных измерений (СВИ) для сокращения времени вывода в ремонт аварийных участков фидеров;
  • выполнять передачу информации о положении коммутационных аппаратов и телеуправление коммутационным оборудованием;
  • выполнять контроль пожарной и охранной сигнализации и видеонаблюдение;
  • передавать информацию на верхний уровень по GSM и иным каналам связи.

Высокоавтоматизированные БКТП, БРП и БРТП производства «ЭНЕРГОПРОМ-АЛЬЯНС» могут интегрироваться в существующие и проектируемые системы Цифрового РЭС, работают в комплексе с системой автоматизации воздушных линий с использованием реклоузеров, поддерживают любые протоколы обмена данными, в том числе МЭК 61850-8-1 и МЭК 61850-9-2.

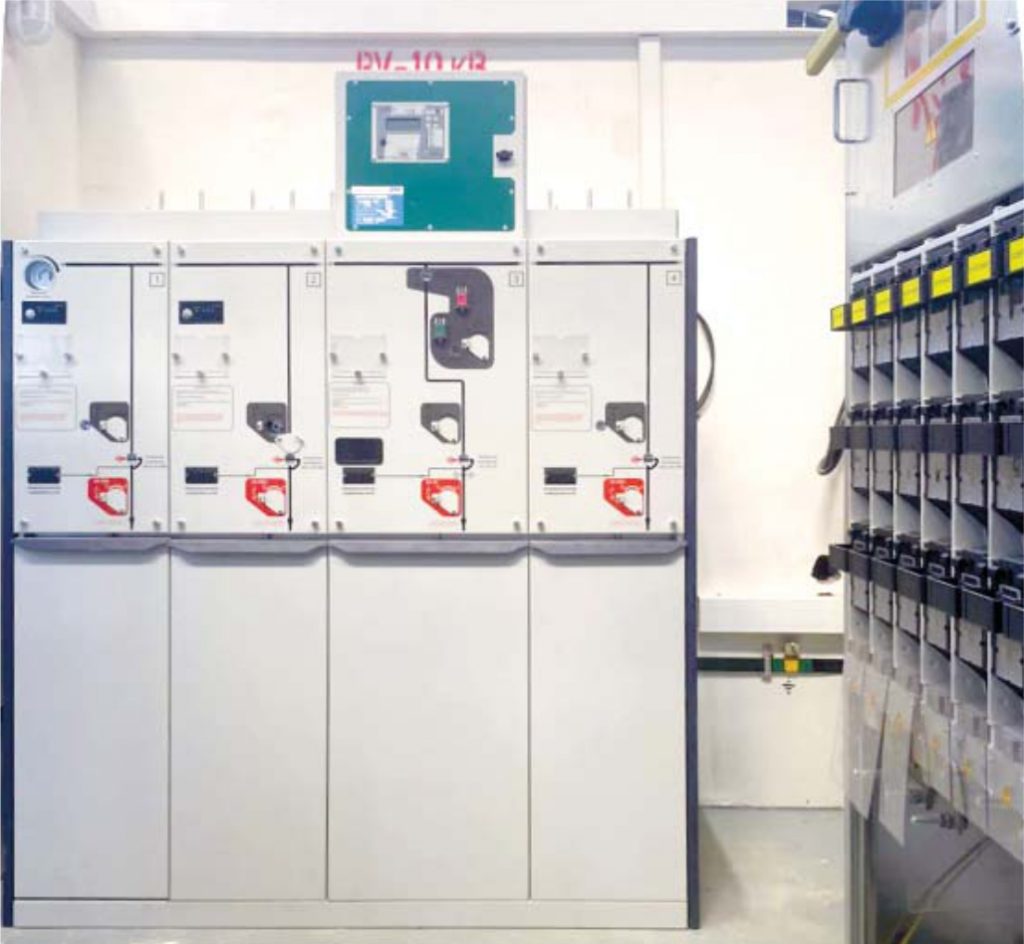

КРУЭ ЭПА

В рамках реализации программы технологического суверенитета РФ компания «ЭНЕРГОПРОМ-АЛЬЯНС» представила ряд ключевых распредустройств и электроаппаратов собственного производства, замещающих ранее широко применявшееся оборудование компаний из недружественных стран (Schneider Electric, ABB, Siemens, Eaton): КРУЭ ЭПАна напряжение 10, 20 и 35 кВ, выполненное в соответствии с техническими требованиями ПАО «Россети» и российских сетевых и промышленных компаний; выключатель-предохранитель-разъединитель (ВПР) на весь номинал токов; выключатель нагрузки (ВНВР) на весь номинал токов.

КРУЭ ЭПА производится и поставляется потребителям РФ уже более 3-х лет, однако для соответствия требованиям ПАО «Россети» в констукцию КРУЭ было внесено около 50 конструктивных изменений, которые позволили КРУЭ ЭПА не только сравниться с ранее широко используемыми КРУЭ типа SE RM6/SM6, ABB SafeRing/SafePlus, Siemens 8DJH/NXPLUS X/8DA, Eaton Xiria, но и превзойти их по целому ряду эксплуатационных характеристик.

КРУЭ ЭПА имеет следующие особенности и преимущества:

  • рабочее напряжение — 10, 20 и 35 кВ;
  • номинальный ток главных цепей — 630, 800, 1000 и 1250 А;
  • номинальный ток сборных шин — 630 и 1250 А;
  • ток КЗ — 20 и 25 кА;
  • механический ресурс силового вакуумного выключателя — 10 000 циклов В/О;
  • коммутационный ресурс отключения полного тока КЗ — 30 отключений;
  • механический ресурс выключателя нагрузки и заземлителя — 3000 операций;
  • комплектация — как отдельными ячейками, так и моноблоками до 5 функций в моноблоке;
  • использование как РУВН в ТП, так и в РП, РТП, ЗРУ.

Все ячейки имеют идентичный дизайн, панель управления, одинаковую компоновку и одинаковое обслуживание. Единый тип КРУЭ ЭПА заменяет несколько принципиально разных КРУЭ компаний из недружественных стран (например и RM6, и SM6, 8DJH/NXPLUS C/8DA), что несомненно удобно как при проектировании, так и при монтаже, наладке и, главное, эксплуатации.

В КРУЭ ЭПА для ПАО «Россети» реализованы привычные эксплуатации технические решения, ранее зарекомендовавшие себя в КРУЭ RM6:

  • внешние испытательные втулки с внешним контуром заземления для испытания кабеля без открытия двери кабельного отсека;
  • увеличенная высота кабельных отсеков (вместо опционного цоколя);
  • полная локализация кабельных отсеков;
  • применение терминалов РЗА, не требующих оперативного питания;
  • возможность установки системы направленного определения повреждения кабельной линии;
  • схема вторичной коммутации полностью идентична RM6 (что позволяет применять существующие типовые решения по АВР, АСУТП и АИИСКУЭ);
  • габаритные и установочные размеры, приближенные к RM6, позволяющие производить замену ранее установленным КРУЭ.

Однако КРУЭ ЭПА превосходит КРУЭ типа RM6 по целому ряду параметров:

  • существенно более высокий механический и коммутационный ресурс силового вакуумного (против элегазового в RM6) выключателя, выключателя нагрузки и разъединителей-заземлителей;
  • применение в базовом исполнении российского терминала РЗА с функцией РАС (регистрация аварийных событий);
  • наличие непрерывной диагностики состояния изоляции, в том числе с передачей информации в АСУТП;
  • возможность климатического исполнения на –40°С, –50°С и –60°С;
  • высокая гибкость возможных конфигураций для ТП и РП/РТП.

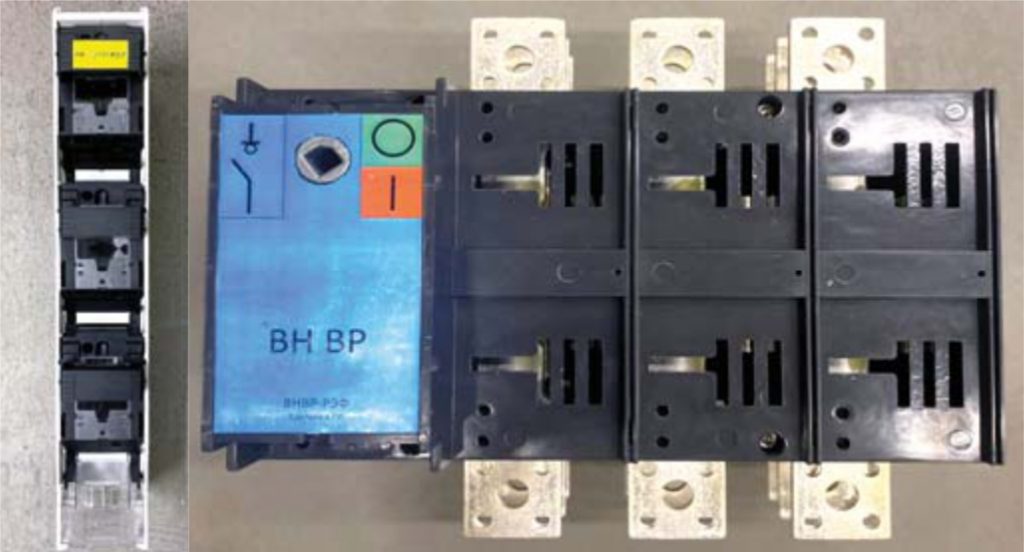

Комплектующие к низковольтным распредустройствам: ВПР (РОСЭНЕРГОФИДЕР) и ВНВР VC5P РЭФ

Компания «ЭНЕРГОПРОМ-АЛЬЯНС» применяет КРУЭ ЭПА в производимых БКТП 10(20, 35)/0,4 кВ, БРП/РТП 10(20) кВ и даже в КТПБ 35/6(10, 20) кВ и в качестве РУ 35 кВ и РУ 6(10, 20) кВ, в том числе двухэтажного исполнения.

Компания «ЭНЕРГОПРОМ-АЛЬЯНС» серийно производит низковольтные распредустройства типа ШНН и ГРЩ, в которых ранее широко использовались комплектующие из недружественных стран — вертикальные разъединители-предохранители Jean Muller и ABB, выключатели нагрузки ABB. Для замены данных электроаппаратов компания в кратчайшие сроки освоила выпуск ВПР и ВНВР.

Выключатель-предохранитель-разъединитель (ВПР) по техническим характеристикам и обслуживанию полностью идентичен ранее применявшимся аппаратам Jean Muller — имеет аналогичный коммутационный узел, аналогичные габаритные и присоединительные размеры. Все требования эксплуатации, ранее внедренные на аппаратах Jean Muller, реализованы на ВПР. Для обслуживания ВПР используется имеющийся в службах эксплуатации инструмент для Jean Muller.

Выключатель нагрузки (ВНВР) по техническим характеристикам и обслуживанию полностью идентичен ранее применявшимся аппаратам ABB — имеет аналогичный коммутационный узел и аналогичные габаритные и присоединительные размеры. Все требования эксплуатации, ранее внедренные на аппаратах ABB, реализованы на ВНВР. Обслуживание ВНВР аналогично ранее применяемым аппаратам ABB.

Подводя итог проделанной «ЭНЕРГОПРОМ-АЛЬЯНС» работы по достижению технологического суверенитета в рамках нашей компании, мы можем уверенно сказать, что не только реализовали первоочередные задачи этой программы в кратчайшие сроки, но и повысили технические и эксплуатационные характеристики применяемого оборудования, а значит и повысили характеристики итогового продукта — комплектных БКТП, БРП/БРТП.
