130

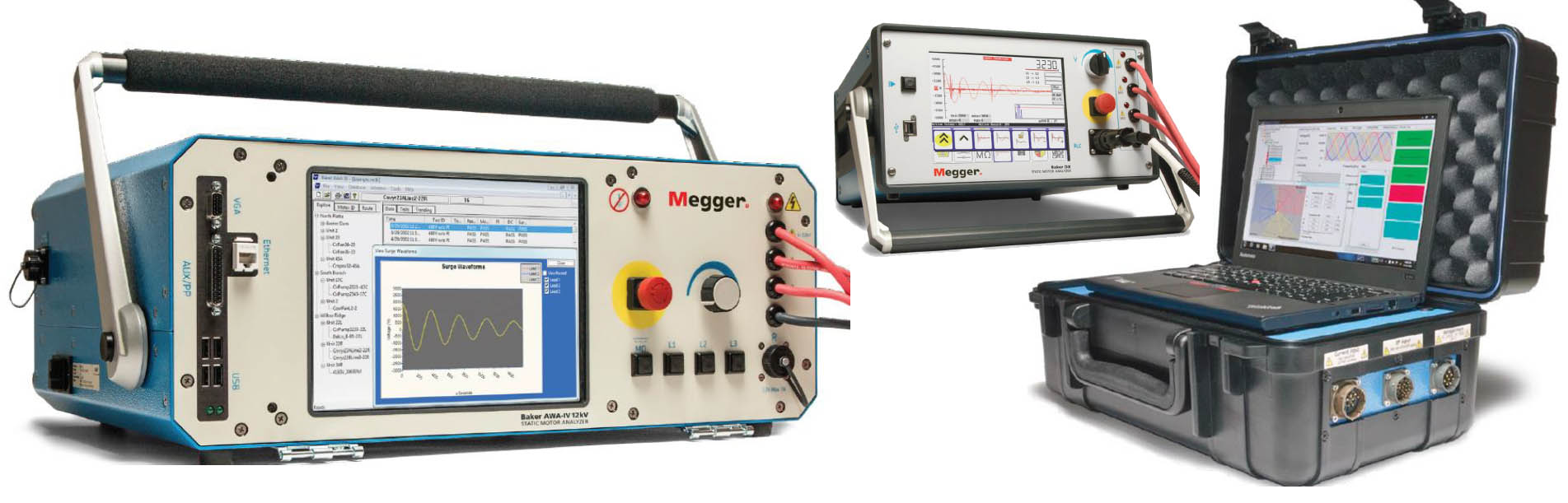

Megger Baker AWAIV

Megger Baker

Explorer 4000

Диагностика электромоторов

Электрический



двигатель

 —

электрическая



машина

 (

электромеханический



преобразова

-

тель

),

в



которой



электрическая



энергия



преобразуется



в



механическую

.

В

торая промышленная ре-
волюция  ознаменова-
лась  технологическим
рывком  во  всех  отрас-

лях

промышленности,

воз-

никали  и  новые  индустрии  —
электро энергетика,  химическая
и  неф тяная  промышленности,
автомобилестроение  и  т.д.  Тех-
нологические сдвиги второй про-
мышленной  революции  обусло-
вили  изменение  энергетической
базы производства: паровые ма-
шины  были  вытеснены  электри-
ческими  и  началась  электрифи-
кация производства, транспорта,
быта.  Электрификацию  называ-
ют  одним  из  важнейших  инже-
нерных достижений XX в.

Большинство  производств  не

только  в  РФ,  но  и  по  всему  миру
нацелены  на  использование  раз-
личных  решений  по  мониторингу
и диагностике, которые позволяют
снизить  вероятность  незаплани-
рованных  простоев  и  сформиро-
вать  надежностно-ориентирован-
ный подход как при эксплуатации
оборудования, так и при его обслу-
живании  и  ремонтах,  путем  раз-
работки  наиболее  оптимальных
стратегий  обслуживания  в  соот-
ветствии с критичностью агрегата,
вероятностью его отказа и учетом
возможных  последствий  аварии.
Именно  с  целью  недопущения
аварийных  остановок  электромо-
торов  компания  «Меггер»  пред-
лагает своим заказчикам решения
для  анализа  состояния  электро-

двигателей  на  базе  диагностиче-
ского оборудования Megger Baker.

Большая  часть  возможных  от-

казов  электромоторов,  особенно
для  моторов  с  рабочим  напряже-
нием  свыше  4  кВ,  происходят  по
причине  деградации  изоляции.
Статические испытания (стандар-
ты  NEMA  MG1-1993,  IEEE  112-
1991,  IEEE  43-2000  и  др.)  дают
возможность выявить начало раз-
вития дефекта и спрогнозировать
время  оставшейся  эксплуатации,
планируя  время  и  ресурсы  пред-
приятия.

Условно все статические испы-

тания делятся на три группы:



– проведение  низковольтных  ис-

пытаний  с  напряжением  не
более 12 В для измерения оми-
ческого  сопротивления,  рас-
чета  дисбаланса  межфазного
сопротивления,  расчета  сопро-
тивления каждой катушки;



– испытания  высоким  напряже-

нием,  соответствующим  рабо-
чему  напряжению  электромо-
тора  —  мегаомметрия,  расчет
индекса  поляризации/диэлек-
трической абсорбции;



– испытания повышенным напря-

жением 2 номинала+1000 В —
это  испытания  постоянным
током  повышенного  напряже-
ния Hi Pot и импульсные тесты.
Именно  реализация  импульс-

ного  испытания  позволяет  вы-
явить  до  80%  всех  отказов  обмо-
ток,  начало  которых  возникает
именно  при  ослаблении  межвит-

ковой изоляции электродвигателя.
Импульсное  испытание  обмоток
электромоторов  является  наибо-
лее эффективным средством для
идентификации  проблем  межвит-
ковой изоляции на ранней стадии
развития  данного  дефекта.  Про-
водя  это  испытание,  обслужива-
ющий  персонал  имеет  возмож-
ность своевременно осуществить
ремонт  или  замену  электродви-
гателя  с  нарушенной  изоляцией,
благодаря  чему  могут  быть  сэко-
номлены серьезные средства.

Статические  анализаторы

Megger Baker:



– предлагают  понятную  инфор-

мацию  о  результатах  диагнос-
тики;



– испытательные  пределы  в  ПО

анализаторов  упрощают  при-
нятие решений;



– суть  статических  испытаний  —

это  неразрушающие  испыта-
ния,  позволяющие  провести
полную оценку изоляции обмот-
ки  электродвигателя  (в  том
числе  наиболее  распростра-
ненной  причины  отказов  элек-
тродвигателей  —  поврежде-
ния  межвитковой,  межфазной
и межслойной изоляции).
Основные  достоинства  анали-

затора Megger Baker AWAIV — ав-
томатический  режим,  работа  на

ДИАГНОСТИКА

И  МОНИТОРИНГ


Page 3
background image

131

базе  ОС  Windows,  возможность
подключения к сети Интернет. Ис-
пытательное  напряжение  —  до
30 кВ.

Анализатор Megger Baker DX —

бюджетный,  компактный  и  пор-
тативный  прибор,  позволяющий
проводить  испытания  в  ручном
режиме, отлично подходящий для
мастерских  и  для  профилактиче-
ского технического обслуживания.
Испытательное напряжение — до
40 кВ.

Зачастую бывает трудно опре-

делить, является основная причи-
на  проблем  с  электродвигателем
электрической или механической.
Динамический  мониторинг  рабо-
тающих  электродвигателей  пред-
ставляет  собой  эффективный
инструмент для диагностики, кото-
рый позволяет точно определить,
является проблема электрической
(например, при возникновении от-
каза внутри электродвигателя или
при наличии проблем с качеством
электрической  энергии)  или  ме-
ханической  (например,  при  пере-
грузке или неправильном исполь-
зовании электродвигателя).

Кроме  того,  подобный  подход

можно  использовать  как  мощный

+7 (495) 234-91-61

www.rusmegger.ru

[email protected]

инструмент для профилактическо-
го  ТО,  который  способен  контро-
лировать  множество  параметров
для  определения  тенденций,  сви-
детельствующих о наличии потен-
циальных проблем. Динамический
анализ может помочь организаци-
ям-эксплуатантам электродвигате-
лей, занимающимся, в том числе,
техническим  обслуживанием,  из-
бежать  дорогостоящего  ремонта
и незапланированных простоев.

Динамические  испытания  яв-

ляются  уникальным  инструмен-
том  (выполняются  в  соответ-
ствии  с  ГОСТ  ISO  20958-2015,
ISO  13372),  благодаря  которому
возможно  судить  о  состоянии  не
только  самого  электродвигателя,
но и о его окружении (то есть о со-
стоянии силовой линии и оборудо-
вания, которое приводится во вра-
щение нашим электроагрегатом).

Современные

динамические

анализаторы  от  Меггер  Baker,  ра-
ботающие  на  базе  ОС  Microsoft

Windows,  собирают  ряд

Megger Baker DX

браны  и  сохранены  для  исполь-
зования  в  отчетах,  документации
по  техническому  обслуживанию
и  при  анализе  тенденций  измене-
ния.  Стандартизованный  формат
баз  данных  (Microsoft  Access)  со-
вместим  с  различными  инстру-
ментами  для  генерации  отчетов
и считывания данных. Аппаратное
и программное обеспечение дина-
мических  анализаторов  являются
интуитивно  понятными.  Основны-
ми  особенностями  программного
обеспечения  являются  графиче-
ские  отображения  данных,  в  том
числе  векторных  диаграмм  силы
тока и напряжения для трехфазных
цепей,  мгновенного  напряжения
и  симметричных  составляющих.
Анализатор  упрощает  процесс
контроля  при  помощи  пороговых
значений  и  цветовой  индикации
(красный,  желтый,  зеленый)  ре-
зультатов  испытания  для  следую-
щих  контролируемых  параметров:
сила тока, качество электрической
энергии,  производительность  ма-
шин, спектры, момент и частотно-
регулируемый привод.

Комплексные испытания, пред-

ставляющие  собой  комбинацию
статических  и  динамических  ис-
пытаний,  дают  наиболее  ценную
диагностическую информацию, на
основании  которой  любое  пред-
приятие  сможет  управлять  риска-
ми  таких  производственных  акти-
вов, как электродвигатели.

Р

данных  об  испытаниях.
К ним относятся испытания:



– качества  электрической

энергии;



– производительности ма-

шин;



– силы тока;



– спектрального  анализа

тока и напряжения;



– м о м е н т а   ( в о л н о в а я

форма и спектр);



– частотно-регулируемых

приводов;



– непрерывного контроля;



– анализа  переходных

процессов;



– эффективности.

Полученные  данные  об

испы таниях  могут  быть  со-

Интерфейс



прибора

 Megger Baker Explorer 4000

 6 (69) 2021
