Централизованная защита от дуговых замыканий (ЗДЗ) выполнена на базе устройства релейной защиты и автоматики ЮНИТ-М300, предназначена для быстродействующего и селективного отключения коротких замыканий, сопровождающихся открытой электрической дугой. Комплекс ЗДЗ реализует не только функции защиты, но и осуществляет измерения, регистрацию, осциллографирование и сигнализацию.
СОСТАВ КОМПЛЕКСА
1. Центральный блок управления (ЦБУ). Центральный блок управления (ЦБУ) выполнен на базе устройства ЮНИТ-М300. В ЦБУ реализована функция сбора данных по цифровой шине с периферийных блоков (ПБ) обнаружения дугового замыкания.
Центральный блок управления (ЦБУ) выполнен на базе устройства ЮНИТ-М300. В ЦБУ реализована функция сбора данных по цифровой шине с периферийных блоков (ПБ) обнаружения дугового замыкания.
Порты связи ЦБУ: 4х Ethernet (4×SFP или 2×SFP+2xRJ45), 2×RS-485, 2×CAN.
Протоколы связи ЦБУ: МЭК 61850-8-1 (GOOSE, MMS) МЭК 60870-5-101/103/104, Modbus-RTU/TCP.
Устройство ЮНИТ-М300 в базовом исполнении предусматривает применение модуля питания и модуля центрального процессора. Платформа реализуется наполнением конструкции различными дополнительными блоками, такими как модуль дискретных входов, модуль измерительный (аналоговые входы), модуль дискретного ввода/вывода (выходные реле).

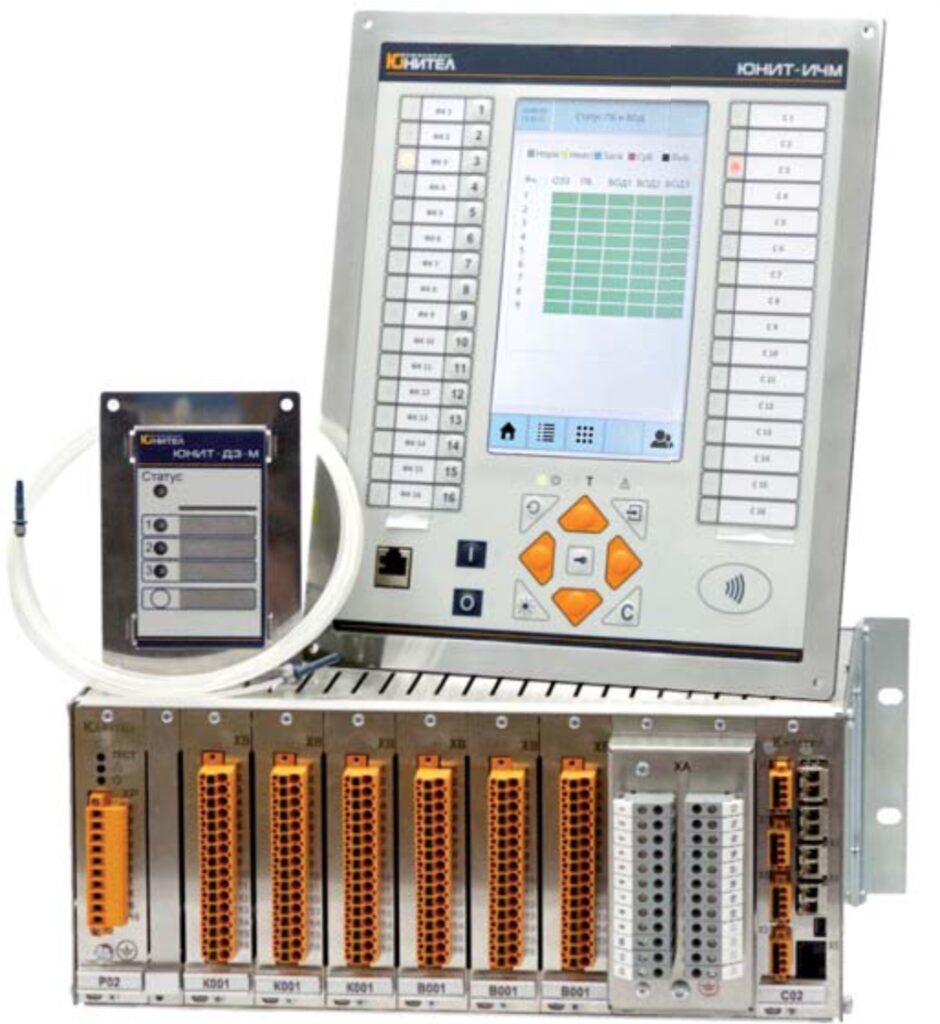

2. Модуль ИЧМ. ЮНИТ-ИЧМ — выносной блок интерфейса «Человек-машина» для локального взаимодействия с контроллером. Подключение блока к ЮНИТ-М300 может быть выполнено посредством интерфейса Ethernet или RS-485. Интерфейсный блок оборудован полноцветным 7-дюймовым дисплеем с возможностью сенсорного ввода, а также набором программируемых функциональных клавиш и светодиодов индикации. ЮНИТ-ИЧМ в базовом исполнении содержит модуль с 16 светодиодами и модуль с 16 функциональными клавишами.
3. Периферийные блоки (ПБ). Периферийный блок комплекса — это Устройство обнаружения дугового замыкания ЮНИТ-ДЗ-М. Блок ЮНИТ-ДЗ-М предназначен для работы с волоконно-оптическими датчиками (ВОД) петлевого или точечного типа до 3 штук. При обнаружении дугового замыкания периферийный блок отправляет сигнал о срабатывании в ЦБУ по цифровой шине и после анализа ЦБУ величины напряжений на секции (и/или токов на вводном выключателе при необходимости) получает команду на срабатывание выходного реле из ЦБУ. Кроме того, на лицевой панели ПБ выполняется индикация посредством светодиода, соответствующего номеру сработавшего ВОД.
Устройство ЮНИТ-ДЗ-М выполняет контроль состояния и целостности ВОД путем формирования тестового светового импульса на оптическом выходе каждого ВОД с периодичностью один раз в 5 секунд. В случае повреждения датчика или потери связи с ЦБУ — выдается сигнал о неисправности «Сигн» и производится индикация соответствующим светодиодом.
Индикация состояния ЮНИТ-ДЗ-М отображается трехцветным светодиодом «Статус». Устройство сохраняет в энергонезависимой памяти состояние индикации при перерывах питания любой длительности и воспроизводит ее при восстановлении питания.
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ КОМПЛЕКСА ЗДЗ
Комплекс разработан в соответствии с СТО 56947007-33.040.20.295-2019 «Технические требования к дуговым защитам ячеек 6–35 кВ» ПАО «Россети», поддерживает протокол МЭК 61850-8-1 (MMS, GOOSE).
Функциональные особенности комплекса ЗДЗ на базе контроллера ЮНИТ-М300:
- выявление места возникновения дугового замыкания и селективное отключение поврежденного элемента с указанием номера ячейки РУ;
- независимость от применяемых устройств РЗА;
- встроенная функция УРОВ;
- использование внутренней цифровой шины для связи с периферийными блоками; — возможность использования внутреннего источника питания для периферийных блоков;
- мониторинг состояния комплекса (срабатывание, неисправность, режимы работы, связь с периферийными блоками, автоматический контроль работоспособности волоконно-оптических датчиков (ВОД));
- синхронизация времени по протоколам SNTP, PTP;
- оперативное управление устройством (ввод/вывод функций, смена групп уставок);
- гибкость функциональной логики (возможность изменения топологии дуговой защиты);
- контроль напряжения и токов;
- регистрация событий и осциллографирование сигналов;
- встроенные средства информационной безопасности;
- единый инструмент конфигурирования и мониторинга — программное обеспечение «ЮНИТ-Сервис».

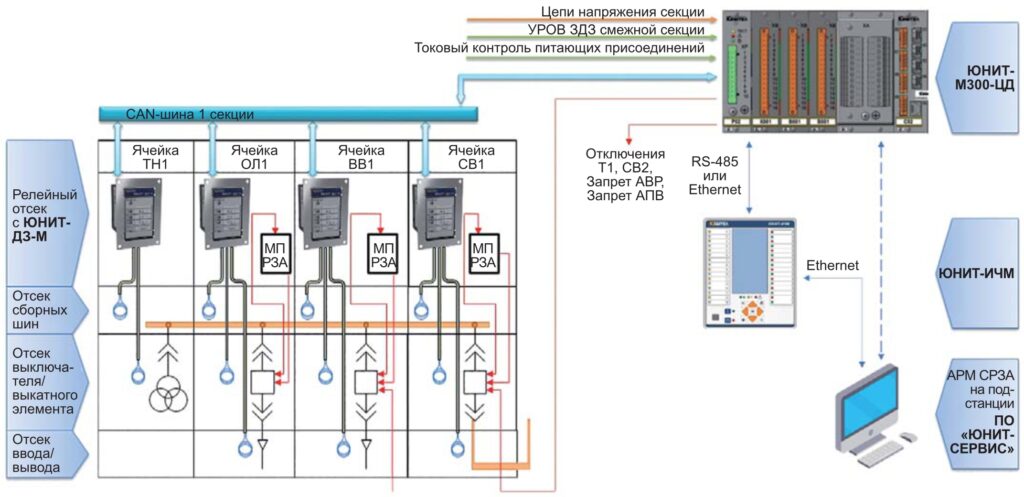

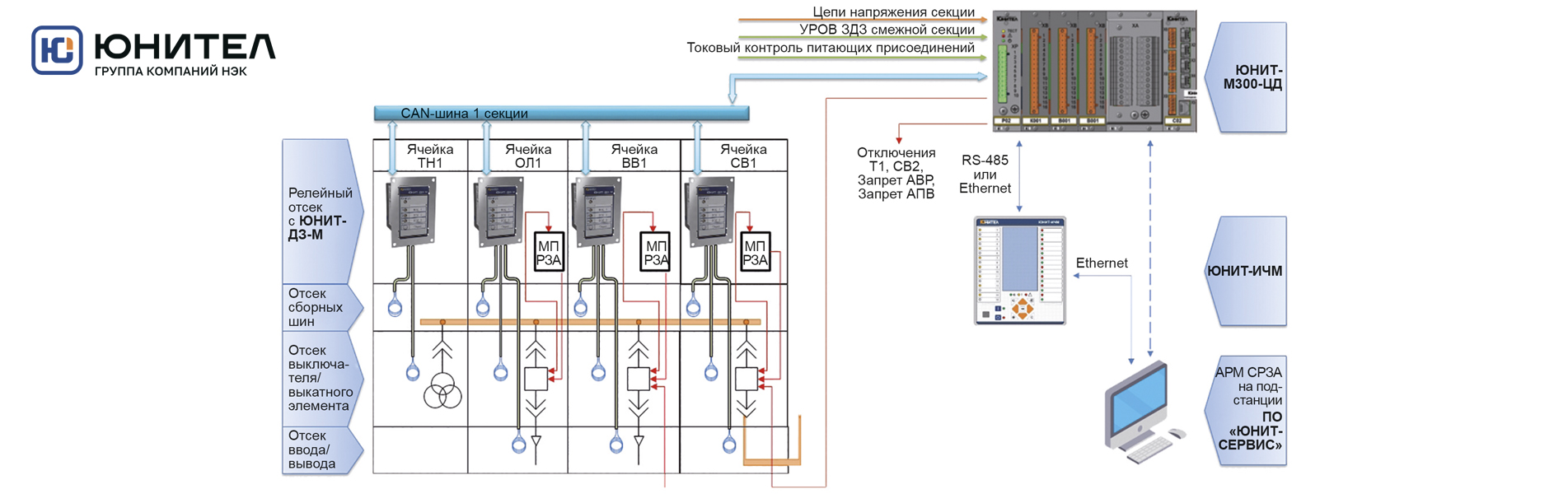

На рисунке 1 показана структурная схема 3Д3.
Предусматривается отдельный комплект ЗДЗ для каждой секции РУ. В состав комплекса входят: центральный блок управления (ЦБУ) — один на секцию; периферийные блоки (ПБ) — как правило, по количеству ячеек КРУ на секции.
В качестве ЦБУ выступает устройство ЮНИТ М300-ЦД — функциональное исполнение для реализации централизованной дуговой защиты. В качестве периферийных блоков применяются устройства обнаружения дуговых замыканий ЮНИТ-ДЗ-М.
Периферийные блоки подключаются к ЦБУ по цифровой шине. Это позволяет применить до 30 периферийных блоков на каждый ЦБУ. Периферийный блок ЮНИТ-ДЗ-М, в свою очередь, поддерживает до трех волоконно-оптических датчиков (ВОД).
ЗДЗ, построенная на базе устройств серии ЮНИТМ300, является универсальным решением с широким спектром применения на объектах энергетики.
Разработка компании «Юнител Инжиниринг» выполнена в соответствии с техническими требованиями ПАО «Россети» и позволяет применять комплекс на высокоавтоматизированных подстанциях различных архитектур с поддержкой протокола МЭК 61850-8-1 (MMS, GOOSE).
