Быстрое восстановление электроснабжения. Разъемные муфты 6–35 кВ

Райтек (ранее — Тайко Электроникс РУС / Райхем) — российская компания-разработчик и производитель кабельной арматуры для силовых кабелей 0,4–220 кВ с производственной площадкой в городе Угличе Ярославской области и обширной сетью региональных представительств во всех крупных городах России, от Хабаровска до Москвы. Нашим приоритетом в разработке и производстве изделий является их надежность, что позволяет обеспечить низкую стоимость владения для потребителя. Это то, ради чего мы создаем новые изделия и ищем оптимальные конструктивные решения.

Одним из основных направлений в разработке изделий RT Raytech с последующим запуском серийного производства в 2025 году стала система экранированных адаптеров, традиционно применяемых для подключения кабелей среднего напряжения (СПЭ, ЭПР) к компактным распределительным устройствам на напряжение 6–35 кВ.

Эта задача стала приоритетной для нас и, безусловно, ожидаемой рынком, так как после ухода иностранных компаний сформировался технологический вакуум в поставках подобных решений.

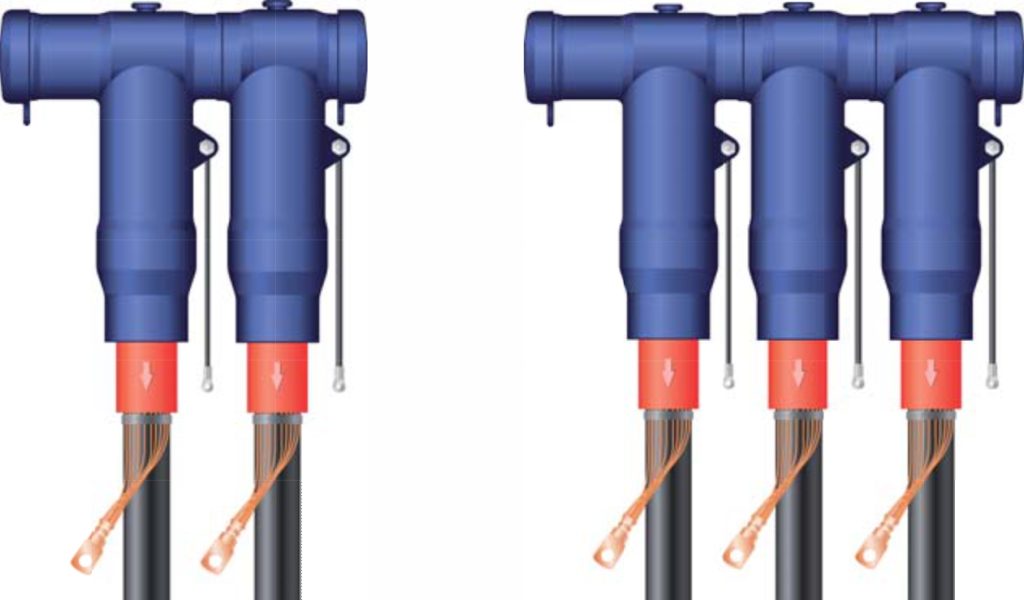

Дело в том, что для подключения кабелей к оборудованию с проходными изоляторами типа «С» в значительном числе проектов требуется применение экранированных адаптеров (рисунок 1). Эта потребность обычно обусловлена классом напряжения 35 кВ или для уровней напряжения 6–20 кВ сечением кабеля, превышающим 300 мм2, малыми габаритами кабельного отсека и прочими конструктивными особенностями подключаемого оборудования (например, в случае расщепленной фазы, необходимостью подключения нескольких кабелей).

Полноценно устранить дефицит экранированных адаптеров за счет импорта продукции ушедших брендов или других иностранных производителей невозможно, так как импортируемая продукция зачастую не подходит для наших кабелей, особенностей монтажа и эксплуатации. Основная причина заключается в том, что конструкции кабелей, применяемых в российских и зарубежных энергосистемах, отличаются, а адаптация изделий к нашему рынку, которую ранее обеспечивали российские представительства иностранных компаний, отсутствует и более не проводится.

Понимая всю важность и серьезность ситуации, мы разработали, испытали и начали серийно производить линейку экранированных адаптеров серии RSTI-RU для фронтального и параллельного подключения кабелей 6–35 кВ в диапазоне сечений 35–800 мм2. Эти адаптеры разработаны с учетом конструкций кабелей и оборудования, применяемых в России, а также с учетом особенностей инструмента, опыта и навыков монтажников, чтобы обеспечить надежность работы.

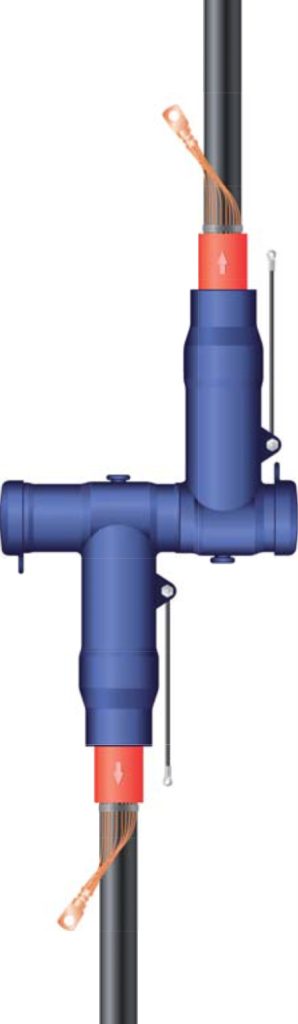

Помимо классической сферы применения, система адаптеров RSTI-RU может использоваться в качестве разъемной соединительной муфты (рисунок 2), обеспечивая возможность соединения двух и более кабелей, для реализации разъемных соединений и ответвлений на линиях 6–35 кВ. Подобные проектные решения реализуются нами много лет, со времени, когда мы были российским представительством компании TE Raychem. Поэтому при разработке новых изделий, опираясь на практический опыт и понимая потенциальные риски эксплуатации оборудования, мы усовершенствовали конструкцию адаптеров RT Raytech для минимизации возможности повреждения экранированного слоя, а также разгерметизации конструкции во время эксплуатации.

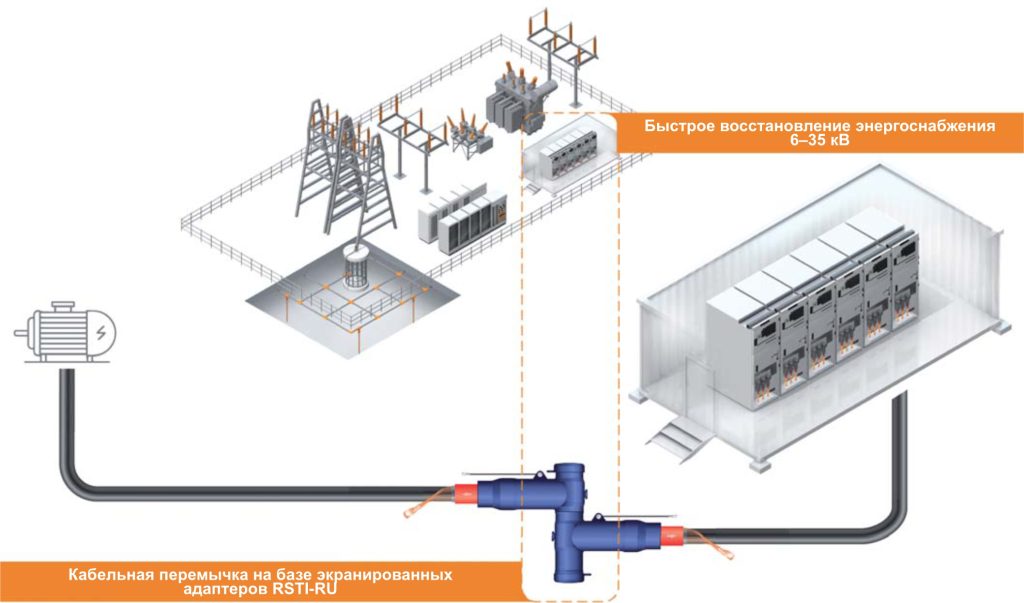

Идея разъемного соединения может быть востребована и для быстрого восстановления электроснабжения оборудования 6–35 кВ в случае аварийных ситуаций или плановых ремонтов, для подключения установок к источникам резервного питания (рисунок 3).

Например, в результате потери питания от основных источников, в том числе от резервного, электроснабжение может быть восстановлено при помощи временных кабельных линий на базе заранее заготовленных перемычек. Кабельные перемычки собираются заранее, что не представляет сложностей сделать своими силами на базе электроцеха предприятия, смонтировав кабельную арматуру (муфту/адаптер) на кабель. Использовать перемычки возможно при ситуациях, когда требуется быстро и надежно организовать подключение установки к резервному источнику питания либо в случаях вывода оборудования в ремонт для реализации временных схем электроснабжения. Другими словами, появляется возможность организовать надежную систему удлинителей кабельных линий среднего напряжения 6–35 кВ с возможностью реализации ответвлений и параллельных подключений.

Наши специалисты всегда готовы помочь найти оптимальное техническое решение для обеспечения реализации ваших проектов. Региональные представительства Райтек располагаются во всех крупных городах России: Москве, СанктПетербурге, Воронеже, Ростове-наДону, Екатеринбурге, Новосибирске, Хабаровске, что помогает нам быть ближе к потребителю, иметь возможность проводить обучение персонала, оперативно взаимодействовать на всех этапах формирования и реализации проекта, а также его дальнейшей эксплуатации. Будем рады, если наши изделия помогут повысить надежность работы сетей вашего предприятия.
