АСМОграф — отечественная замена MS Visio с адаптацией для электроэнергетических предприятий

Основанный в 1957 году российский вендор АО «Информатика», имеющий в своем портфеле более 20 зарегистрированных в реестре отечественного ПО решений, адаптировал векторный графический редактор под нужды электроэнергетического предприятия. В статье рассмотрены результаты внедрения ПО «АСМОграф», планы развития продукта, а также дополнительные возможности системы АСМО.

Полянина Е.А., эксперт по продукту АО «Информатика»

В 2022 году началось сотрудничество АО «Информатика» с АО «ДРСК» — дочерним обществом ПАО «РусГидро».

В поисках замены иностранного решения компания провела ряд предварительных аналитических работ и остановила свой выбор на профессиональной версии кроссплатформенного графического редактора «АСМОграф». Помимо потребности в импортозамещении, АО «ДРСК» были поставлены задачи по повышению эффективности деятельности с реализацией в «АСМОграфе»:

• централизованного информационного ресурса с актуальными схемами;
• механизма, обеспечивающего постоянный контроль актуализации, согласования и переутверждения схем;
• удобного механизма проработки выявленных замечаний по схемам;
• ведение картотеки объектов сети, отвечающей требованиям CIM-моделирования.

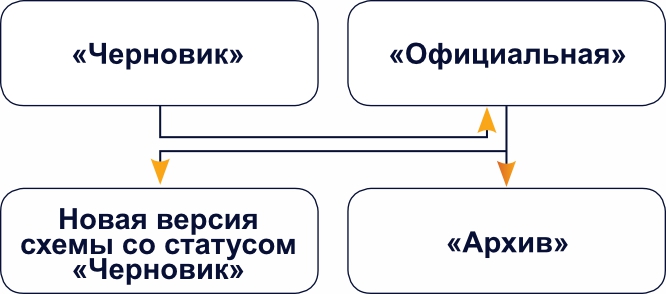

Все дело в том, что профессиональная версия «АСМОграф» хранит схемы в базе данных, а не локально. Это позволяет обеспечить доступ к файлам любому количеству пользователей, а также организовать необходимые каталоги хранения информации и доступ к ней. В случае, если предприятие имеет территориально распределенную структуру, в системе используется механизм репликации данных между филиалами. Возможности пакетного импорта во всех требуемых форматах ускоряют процесс перехода на новое решение без привлечения значительных трудозатрат. Система учитывает потребности пользователей в ведении жизненного цикла схем и позволяет настраивать маршрут пользователей для согласования или утверждения схем, создавать версии схем при потребности внести изменения в выполненные проекты, а также ведет архив схем.

Кроме того, одно из преимуществ решения — возможность одновременной работы пользователей со схемой. Встроенная система разрешения конфликтов помогает избежать ошибок при проектировании.

Наиболее интересен функционал ведения картотеки объектов. Благодаря встроенной модели паспортизации компании удалось организовать ведение иерархической модели электроэнергетического оборудования, основываясь на методологической основе, указанной в серии ГОСТ Р 58651. Это позволило организовать привязку как объектов схем, так и самих схем к объектам БД и осуществлять переходы между ними. В дальнейшем будет реализована возможность автоматического отображения данных объекта на схеме. Более того, каждый элемент схемы хранится в базе данных. Это позволяет привязать к нему любую другую запись БД, в том числе из существующей на предприятии системы.

По запросу ДРСК было реализовано взаимодействие с программным комплексом по фиксации отключений в сетях 0,4 кВ и выше. Так, из формы отключения специалисты могут перейти к перечню схем по объекту и выполнить их просмотр в браузере.

В рамках доработки системы в «АСМОграфе» реализован модуль по ведению контрольных измерений на ПС и ТП с возможностью фиксации уровней напряжения, токов, показаний счетчиков и контролем загрузки ЛЭП трансформаторов. В 2024 году планируется ввод модуля замеров на ТП, а затем и на ПС. Также добавлен «Перечень нормальных разрывов в сети 6–10 кВ», который отражает точки нормального разрыва в кольцевых сетях с указанием коммутационного оборудования. Форма позволяет выполнить переход к схеме с позиционированием на соответствующий коммутационный аппарат.

Одним из главных направлений развития решения с учетом потребностей электроэнергетических предприятий является реализация функции формирования нормальных схем в соответствии с требованиями стандартов CIM. С возможностью формирования CIMXML файлов для экспорта в специализированные программные комплексы. Таким образом «АСМОграф» позволяет объединить работу специалистов нескольких направлений: служб линий, транспорта, электрических режимов и др., что обеспечивает актуальность расчетных моделей.

Все это позволило повысить эффективность деятельности АО «ДРСК», организовав работу 1500 специалистов по обновлению более 26 000 схем энергообъектов.
