80

Г

лавная цель работ — недопущение дефици-

та мощности, возможность для подключения

новых  абонентов,  а  также  повышение  на-

дежности  электроснабжения  потребителей

Юго- Западного административного округа и активно

развивающегося  Новомосковского  административ-

ного округа. В настоящее время включены в работу

кабельные линии 220 кВ и оборудование 220 кВ ПС

«Битца»,  а  также  новое  комплектное  распредели-

тельное устройство (КРУ) 20 кВ.

До реконструкции полная мощность силовых транс-

форматоров подстанции составляла 126 МВА, а после

реконструкции  она  увеличилась  до  600  МВА.  В  ходе

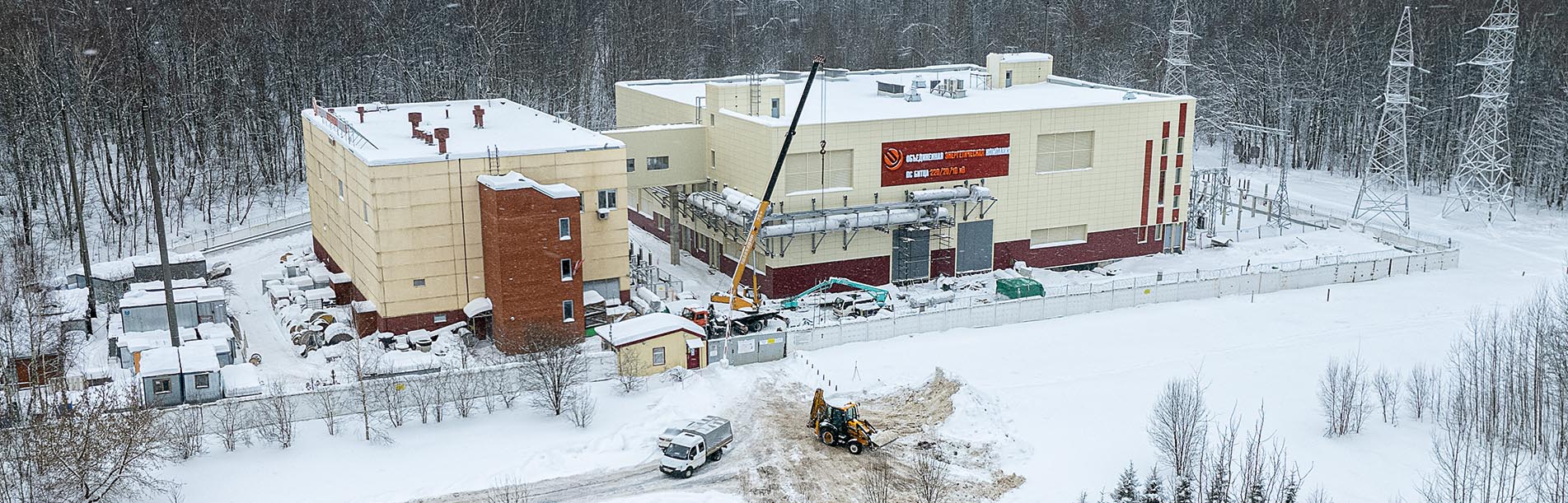

реконструкции  были  выполнены  сооружение  нового

здания  закрытой  подстанции,  в  котором  произведен

монтаж основного электротехнического оборудования

220 кВ (элегазового комплектного распределительного

устройства (КРУЭ) и силовых трансформаторов) и КРУ

20  кВ,  строительство  (закрытого  распределительного

устройства) ЗРУ 20 кВ, рассчитанного на 54 линейные

ячейки. Произведены все необходимые испытания.

Кроме  того,  завершены  работы  по  сооружению

питающих кабельных линий 220 кВ от ТЭЦ-26 до ПС

«Битца»,  смонтировано  основное  электротехниче-

ское оборудование двух ячеек в открытом распреде-

лительном устройстве (ОРУ) 220 кВ ТЭЦ-26.

Следующим  этапом  реконструкции  подстанции

«Битца»  станет  перевод  существующих  потреби-

телей  10  кВ  на  новые  трансформаторы  220/10  кВ,

а также реконструкция существующего здания и рас-

ширение КРУ 10 кВ.

С учетом того, что подстанция «Битца» построена

в особо охраняемом природном комплексе «Битцев-

ский парк», при ее реконструкции были применены

технические  решения,  имеющие  минимальное  воз-

действие  на  окружающую  среду.  Так,  на  обновлен-

ном  питающем  центре  установлены  трансформа-

торы  с  биоразлагаемой  изоляционной  жидкостью

MIDEL. Этот ди электрик был специально разработан

в  качестве  безопасной,  превосходящей  по  различ-

ным характеристикам альтернативы традиционному

минеральному маслу. Жидкость обладает повышен-

ной пожаробезопасностью, более высокой темпера-

турой вспышки и воспламенения, обладает высокой

экологической  безопасностью  и  повышенной  био-

разлагаемостью. Ранее MIDEL в качестве изолирую-

щей и охлаждающей среды синтетической жидкости

был применен в двух силовых трансформаторах на

высоковольтной подстанции АО «ОЭК» 110/20/10 кВ

«Берсеневская».

ПС  110  кВ  «Битца»  была  построена  и  введена

в эксплуатацию в 2002 году. Она была оборудована

двумя трансформаторами по 63 МВА каждый, КРУЭ

110 кВ и 4 секциями ячеек 10 кВ. До реконструкции

питающий центр не имел свободных ячеек для под-

ключения абонентов к КРУ-10 кВ.

Р

АО «ОЭК» завершило основные

работы по реконструкции

подстанции «Битца»

В рамках масштабной реконструкции подстанции (ПС) 110 кВ «Битца» выполнен перевод

питающего центра на более высокий класс напряжения — 220 кВ.
