128
ОХРАНА
ТРУДА
Анкерная телескопическая
система для работ
на разъединителе типа АТС-Р:
универсальное решение
для безопасной работы на высоте
Тульский
электромеханический
завод
(
ТЭМЗ
)
предлагает
универсальное
решение
для
надежной
и
безопасной
работы
при
обслуживании
подстанций
.
Анкерная
телеско
-
пическая
система
АТС
-P
предназначена
для
проведения
ремонтных
и
монтажных
работ
на
разъединителях
напряжением
110–500
кВ
.
Данная
система
создавалась
с
учетом
требований
эксплуатирующих
организаций
и
в
настоящий
момент
не
имеет
аналогов
в
мире
.
Конструкция
АТС
-
Р
является
уникальной
и
защищена
патентом
.
Э
лектрическая
подстанция
—
зона
повышенной
опасности
.
Работа
на
таких
объектах
требует
соблюдения
строгих
правил
техники
безопас
-
ности
.
Одним
из
ключевых
правил
является
обязательное
использование
средств
индивидуальной
защиты
(
СИЗ
),
которые
помогают
предотвратить
не
-
счастные
случаи
,
связанные
с
падением
с
высоты
или
поражением
электрическим
током
,
обеспечивая
тем
самым
безопасность
работников
и
окружающих
.

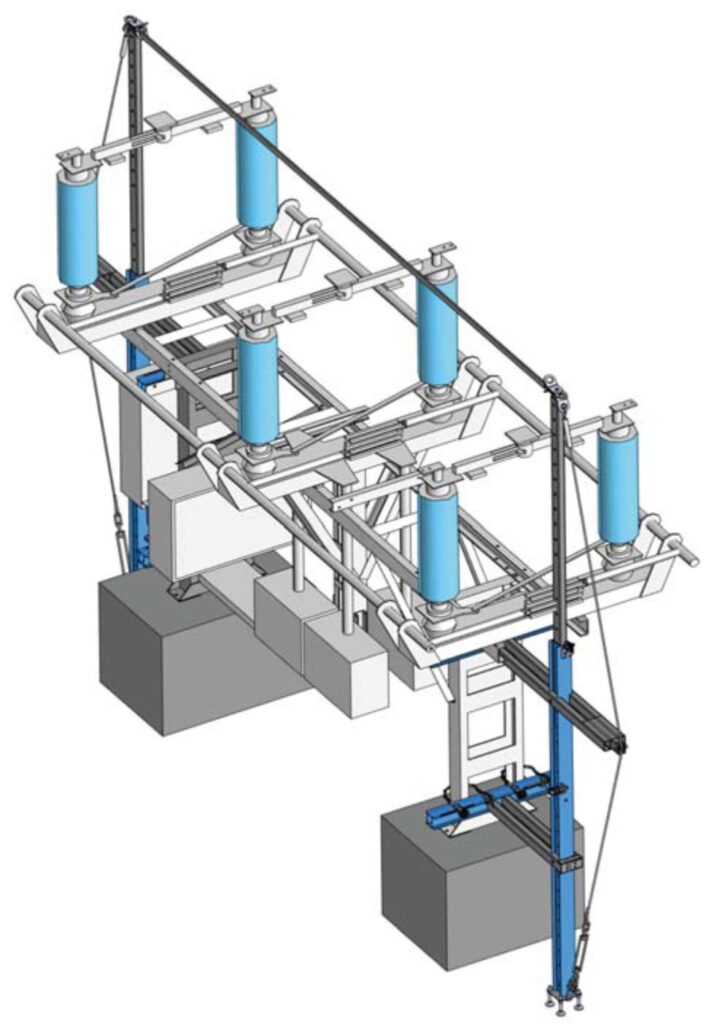

Рис
. 1.
Монтаж
АТС
-
Р
на
разъединителе
Анкерная
телескопическая
система
АТС
-P
пред
-
назначена
для
проведения
ремонтных
и
монтажных
работ
на
разъединителях
напряжением
110–500
кВ
.
АТС
-
Р
—
единственная
в
своем
роде
система
,
поз
-
воляющая
проводить
монтаж
самого
механизма
не
-
посредственно
с
земли
,
не
поднимаясь
на
высоту
.
Уникальная
конструкция
АТС
-
Р
дает
полное
покры
-
тие
рабочей
зоны
оборудования
и
обеспечивает
сво
-
боду
передвижения
специалиста
.
Благодаря
вылету
стойки
на
0,7
м
от
опор
,
телескопическая
система
поз
-
воляет
производить
монтаж
к
разным
типам
опорных
конструкций
разъединителей
.
Все
обозначенные
выше
преимущества
системы
АТС
-
Р
значительно
увеличивают
быстроту
и
эффективность
проведения
работ
(
рисунок
1).
Компонентами
АТС
-
Р
для
обеспечения
безопас
-
ности
работ
на
высоте
являются
две
анкерные
стой
-
ки
и
натянутая
между
ними
гибкая
анкерная
линия
(
ГАЛ
).
Телескопическая
конструкция
позволяет
регу
-
лировать
высоту
стоек
от
3
м
до
4,8
м
.
Универсаль
-
ные
кронштейны
АТС
-
Р
обеспечивают
надежную
фиксацию
на
большинстве
моделей
разъедините
-
лей
.
Благодаря
легкости
конструкции
монтаж
быстро
осуществляется
двумя
пользователями
.
Элементы
системы
могут
использоваться
на
дру
-
гом
типе
оборудования
(
трансформаторах
тока
,
вы
-
ключателях
масляных
,
силовых
трансформаторах
,
выключателях
элегазовых
,
разъединителях
блочной
конструкции
и
т
.
д
.).
Анкерная
телескопическая
система
АТС
-
Р
может
использоваться
стационарно
или
временно
.
Система
рассчитана
на
двоих
пользователей
.
Максимальная
высота
конструкции
— 4,8
м
,
масса
стойки
без
крепле
-
ний
— 30
кг
.
Допустимый
вес
,
на
который
рассчитано
средство
защиты
—
масса
двух
снаряженных
специ
-
алистов
и
масса
инструментов
(
до
200
кг
включитель
-
но
).
Срок
службы
и
хранения
анкерной
телескопиче
-
ской
системы
составляет
10
лет
.
Гарантийный
срок
эксплуатации
— 5
лет
.
129
При
производстве
анкерной
телескопической
сис
-
темы
АТС
-
Р
Тульский
электромеханический
завод
использует
металлопрокат
из
анодированного
авиа
-
ционного
алюминия
,
тем
самым
обеспечивая
эффек
-
тивность
и
надежность
при
эксплуатации
в
различ
-
ных
климатических
условиях
.
Состав
системы
АТС
-
Р
:
–
стойка
анкерная
телескопическая
АТС
-
Р
-110/500
(2
шт
.);
–
ГАЛ
динамическая
вертикальная
для
подъема
на
высоту
(1
шт
.);
–
ГАЛ
статическая
горизонтальная
для
страховки
на
высоте
(1
шт
.);
–
бесконечный
канат
(1
шт
.);
–
подмости
композитные
(2
шт
.).
Механизмы
регулировки
и
натяжения
позволяют
быстро
закрепить
анкерные
стойки
как
на
бетонные
,
так
и
стальные
поверхности
(
круглые
,
многогранные
,
трапециевидные
).
Анкерная
телескопическая
стойка
используется
совместно
с
двумя
комплектами
ГАЛ
.
Фиксатор
для
верхнего
крепления
позволяет
проводить
регулировку
по
высоте
установки
системы
на
разъеди
-
нитель
без
применения
инструмента
.
Две
ручки
пред
-
назначены
для
удобной
транспортировки
конструкции
.
Узлы
и
ключевые
детали
анкерной
стойки
:
–
четыре
точки
анкерного
крепления
;
–
фиксатор
для
регулировки
высоты
анкерной
стой
-
ки
без
применения
специнструмента
;
–
натяжитель
для
регулирования
высоты
анкерной
стойки
на
необходимую
высоту
с
земли
;
–
крепление
,
регулирующее
нижнюю
базу
для
не
-
ровных
поверхностей
;
–
цепное
соединение
для
фиксации
на
опоре
(
не
-
сущей
конструкции
)
анкерной
стойки
.
ГАЛ
представляют
собой
канаты
веревочного
типа
из
синтетических
волокон
и
включают
средства
натяжения
и
амортизатор
.
Эти
элементы
обеспечивают
безопасное
движение
специалиста
по
конструкции
при
выполнении
строительных
и
монтажных
работ
на
высоте
.
В
зави
-
симости
от
характера
выполняемых
работ
ГАЛ
могут
располагаться
как
горизонтально
,
так
и
вертикально
.
Возможное
применение
четырех
анкерных
точек
(
рисунок
2):
–
первая
точка
анкерного
крепления
служит
для
крепления
вертикальной
ГАЛ
и
безопасного
подъ
-
ема
рабочего
на
высоту
;
–
вторая
точка
предназначена
для
крепления
гори
-
зонтальной
ГАЛ
и
обеспечения
безопасной
рабо
-
ты
специалиста
на
высоте
(
используя
средство
ползункового
типа
,
специалист
совершает
без
-
опасный
подъем
по
лестнице
);
–
третья
точка
применяется
для
комфортного
спуска
и
подъема
оборудования
по
бесконечному
канату
;
–
четвертая
точка
предназначена
для
установки
сис
тем
спасения
и
эвакуации
пострадавшего
.
Принцип
работы
системы
АТС
-
Р
:
1)
Установка
подмостей
и
лестницы
на
специальный
фиксатор
,
который
будет
удерживать
приставную
лестницу
в
верхней
части
.
2)
Регулировка
высоты
и
установка
анкерной
стойки
осуществляется
с
земли
.
3)
Установка
вертикальной
ГАЛ
для
безопасного
подъема
.
4)
Фиксация
анкерных
стоек
на
несущих
конструк
-
циях
.
5)
Подъем
по
лестнице
и
установка
горизонтальной
ГАЛ
.
6)
Проведение
ремонтных
и
монтажных
работ
на
разъединителе
.
АТС
-
Р
прошла
тестирование
в
независимых
испы
-
тательных
центрах
России
и
Республики
Беларусь
на
соответствие
требованиям
ГОСТ
EN 795
и
ГОСТ
EN/TS
16415;
кроме
того
,
анкерная
телескопическая
систе
-
ма
соответствует
типам
В
и
С
по
Г
OCT EN 795–2019
и
типам
В
и
С
по
Г
OCT EN 16415–2015.
Сис
тема
прошла
сертификацию
на
соответствие
требова
-
ниям
Технического
регламента
Таможенного
союза
ТР
ТС
019/2011 «
О
безопасности
средств
индиви
-
дуальной
защиты
»
и
одобрена
к
экспорту
в
страны
Евразийского
экономического
союза
.
АТС
-
Р
успешно
эксплуатируется
на
объектах
ПАО
«
Россети
».
Охрана
труда
и
обеспечение
безопасности
со
-
трудников
подстанций
являются
ключевыми
факто
-
рами
в
работе
любого
энергопредприятия
.
И
в
этой
части
анкерная
телескопическая
система
для
работ
на
подстанции
является
действительно
инноваци
-
онным
решением
.
Система
разработана
с
учетом
необходимых
стандартов
и
требований
,
подходит
практически
для
всех
видов
оборудования
подстан
-
ций
,
позволяет
проводить
монтаж
непосредственно
с
земли
,
тем
самым
снижая
риски
возникновения
не
-
счастных
случаев
,
обеспечивает
надежную
защиту
специалистов
.
Внедрение
сис
темы
АТС
-
Р
—
это
га
-
рантия
не
только
успешной
и
продуктивной
работы
на
высоте
,
но
также
безопасности
сотрудников
и
ми
-
нимизации
возможных
рисков
и
последствий
.
Р
300062,
г
.
Тула
,
ул
.
Железнодорожная
,
д
. 48
Тел
: 8 (4872) 52-97-07, 52-89-80
[email protected] temz-tula.ru

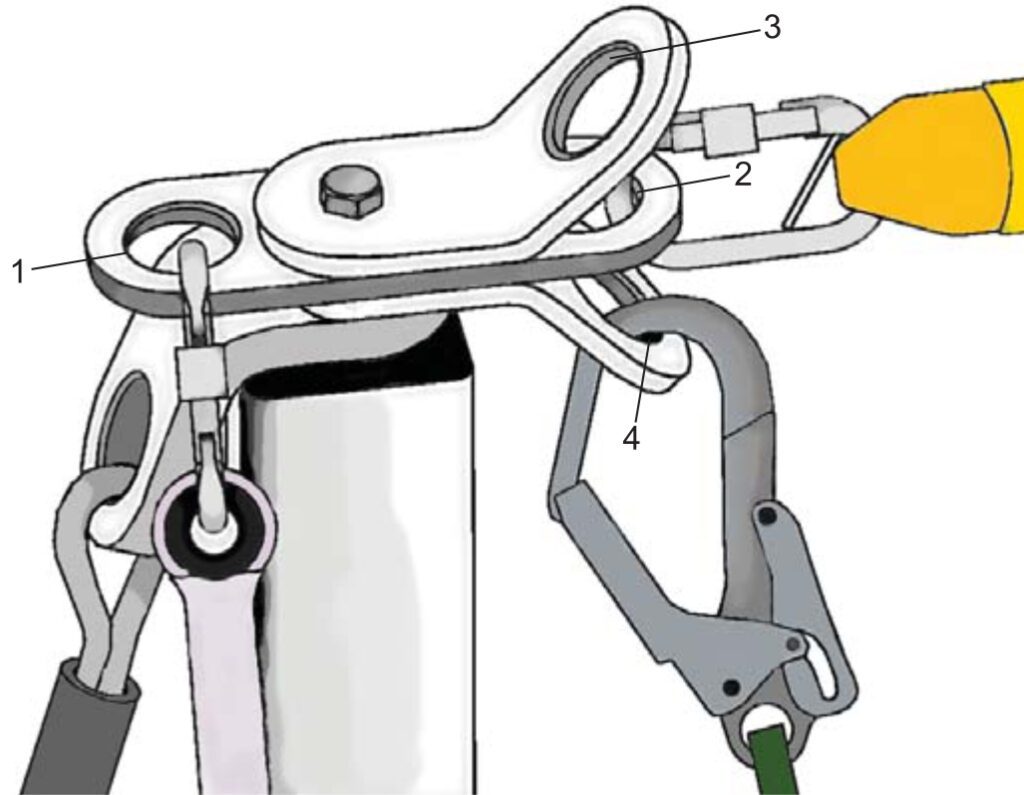

Рис
. 2.
Анкерные
точки
АТС
-
Р
3
1
2
4
№
3 (84) 2024
Оригинал статьи: Анкерная телескопическая система для работ на разъединителе типа АТС‑Р: универсальное решение для безопасной работы на высоте
Тульский электромеханический завод (ТЭМЗ) предлагает универсальное решение для надежной и безопасной работы при обслуживании подстанций. Анкерная телескопическая система АТС-P предназначена для проведения ремонтных и монтажных работ на разъединителях напряжением 110–500 кВ. Данная система создавалась с учетом требований эксплуатирующих организаций и в настоящий момент не имеет аналогов в мире. Конструкция АТС-Р является уникальной и защищена патентом.
Электрическая подстанция — зона повышенной опасности. Работа на таких объектах требует соблюдения строгих правил техники безопасности. Одним из ключевых правил является обязательное использование средств индивидуальной защиты (СИЗ), которые помогают предотвратить несчастные случаи, связанные с падением с высоты или поражением электрическим током, обеспечивая тем самым безопасность работников и окружающих.
Анкерная телескопическая система АТС-P предназначена для проведения ремонтных и монтажных работ на разъединителях напряжением 110–500 кВ. АТС-Р — единственная в своем роде система, позволяющая проводить монтаж самого механизма непосредственно с земли, не поднимаясь на высоту. Уникальная конструкция АТС-Р дает полное покрытие рабочей зоны оборудования и обеспечивает свободу передвижения специалиста. Благодаря вылету стойки на 0,7 м от опор, телескопическая система позволяет производить монтаж к разным типам опорных конструкций разъединителей. Все обозначенные выше преимущества системы АТС-Р значительно увеличивают быстроту и эффективность проведения работ (рисунок 1).
Компонентами АТС-Р для обеспечения безопасности работ на высоте являются две анкерные стойки и натянутая между ними гибкая анкерная линия (ГАЛ). Телескопическая конструкция позволяет регулировать высоту стоек от 3 м до 4,8 м. Универсальные кронштейны АТС-Р обеспечивают надежную фиксацию на большинстве моделей разъединителей. Благодаря легкости конструкции монтаж быстро осуществляется двумя пользователями.
Элементы системы могут использоваться на другом типе оборудования (трансформаторах тока, выключателях масляных, силовых трансформаторах, выключателях элегазовых, разъединителях блочной конструкции и т.д.).
Анкерная телескопическая система АТС-Р может использоваться стационарно или временно. Система рассчитана на двоих пользователей. Максимальная высота конструкции — 4,8 м, масса стойки без креплений — 30 кг. Допустимый вес, на который рассчитано средство защиты — масса двух снаряженных специалистов и масса инструментов (до 200 кг включительно). Срок службы и хранения анкерной телескопической системы составляет 10 лет. Гарантийный срок эксплуатации — 5 лет.
При производстве анкерной телескопической системы АТС-Р Тульский электромеханический завод использует металлопрокат из анодированного авиационного алюминия, тем самым обеспечивая эффективность и надежность при эксплуатации в различных климатических условиях.
Состав системы АТС-Р:
- стойка анкерная телескопическая АТС-Р-110/500 (2 шт.);
- ГАЛ динамическая вертикальная для подъема на высоту (1 шт.);
- ГАЛ статическая горизонтальная для страховки на высоте (1 шт.);
- бесконечный канат (1 шт.);
- подмости композитные (2 шт.).
Механизмы регулировки и натяжения позволяют быстро закрепить анкерные стойки как на бетонные, так и стальные поверхности (круглые, многогранные, трапециевидные). Анкерная телескопическая стойка используется совместно с двумя комплектами ГАЛ. Фиксатор для верхнего крепления позволяет проводить регулировку по высоте установки системы на разъединитель без применения инструмента. Две ручки предназначены для удобной транспортировки конструкции.
Узлы и ключевые детали анкерной стойки:
- четыре точки анкерного крепления;
- фиксатор для регулировки высоты анкерной стойки без применения специнструмента;
- натяжитель для регулирования высоты анкерной стойки на необходимую высоту с земли;
- крепление, регулирующее нижнюю базу для неровных поверхностей;
- цепное соединение для фиксации на опоре (несущей конструкции) анкерной стойки.
ГАЛ представляют собой канаты веревочного типа из синтетических волокон и включают средства натяжения и амортизатор. Эти элементы обеспечивают безопасное движение специалиста по конструкции при выполнении строительных и монтажных работ на высоте. В зависимости от характера выполняемых работ ГАЛ могут располагаться как горизонтально, так и вертикально.
Возможное применение четырех анкерных точек (рисунок 2):
- первая точка анкерного крепления служит для крепления вертикальной ГАЛ и безопасного подъема рабочего на высоту;
- вторая точка предназначена для крепления горизонтальной ГАЛ и обеспечения безопасной работы специалиста на высоте (используя средство ползункового типа, специалист совершает безопасный подъем по лестнице);
- третья точка применяется для комфортного спуска и подъема оборудования по бесконечному канату;
- четвертая точка предназначена для установки систем спасения и эвакуации пострадавшего.
Принцип работы системы АТС-Р:
1) Установка подмостей и лестницы на специальный фиксатор, который будет удерживать приставную лестницу в верхней части.
2) Регулировка высоты и установка анкерной стойки осуществляется с земли.
3) Установка вертикальной ГАЛ для безопасного подъема.
4) Фиксация анкерных стоек на несущих конструкциях.
5) Подъем по лестнице и установка горизонтальной ГАЛ.
6) Проведение ремонтных и монтажных работ на разъединителе.
АТС-Р прошла тестирование в независимых испытательных центрах России и Республики Беларусь на соответствие требованиям ГОСТ EN 795 и ГОСТ EN/TS 16415; кроме того, анкерная телескопическая система соответствует типам В и С по ГOCT EN 795–2019 и типам В и С по ГOCT EN 16415–2015. Система прошла сертификацию на соответствие требованиям Технического регламента Таможенного союза ТР ТС 019/2011 «О безопасности средств индивидуальной защиты» и одобрена к экспорту в страны Евразийского экономического союза. АТС-Р успешно эксплуатируется на объектах ПАО «Россети».
Охрана труда и обеспечение безопасности сотрудников подстанций являются ключевыми факторами в работе любого энергопредприятия. И в этой части анкерная телескопическая система для работ на подстанции является действительно инновационным решением. Система разработана с учетом необходимых стандартов и требований, подходит практически для всех видов оборудования подстанций, позволяет проводить монтаж непосредственно с земли, тем самым снижая риски возникновения несчастных случаев, обеспечивает надежную защиту специалистов. Внедрение системы АТС-Р — это гарантия не только успешной и продуктивной работы на высоте, но также безопасности сотрудников и минимизации возможных рисков и последствий.
